Wybór odpowiedniego kabla do domofonu to decyzja, która ma kluczowe znaczenie dla niezawodności i funkcjonalności całego systemu. Jako doświadczony instalator, wielokrotnie widziałem, jak pozornie drobna oszczędność na przewodach potrafiła zemścić się latami problemów. Ten artykuł pomoże Ci zrozumieć, jakie czynniki należy wziąć pod uwagę, aby uniknąć błędów i zapewnić stabilne działanie Twojego domofonu lub wideodomofonu na lata.
Wybór kabla do domofonu to podstawa stabilnego i funkcjonalnego systemu
- Typ systemu (analogowy, cyfrowy, wideodomofon) decyduje o liczbie wymaganych żył w kablu.
- Kable YTDY są standardem do instalacji wewnętrznych, YTKSY oferują lepszą ochronę przed zakłóceniami.
- Skrętka komputerowa (UTP/FTP) jest idealna do systemów IP, ale może być problematyczna dla analogowych na dłuższych odcinkach.
- Kable żelowane (np. XzTKMXpw) są niezbędne do układania w ziemi ze względu na ochronę przed wilgocią.
- Standardowy przekrój żyły 0,5 mm² wystarcza na krótkie dystanse, powyżej 30-50 metrów konieczny jest większy przekrój (0,75-1 mm²).
- Zawsze zaleca się położenie kabla z zapasem żył, aby umożliwić przyszłą rozbudowę systemu.
Wybór kabla do domofonu – dlaczego to decyzja, której nie można lekceważyć?
Kiedy planujesz instalację domofonu lub wideodomofonu, często skupiamy się na wyborze estetycznej słuchawki, funkcjonalnego panelu zewnętrznego czy nowoczesnego monitora. Tymczasem to właśnie niewidoczny kabel, ukryty w ścianie czy ziemi, stanowi kręgosłup całego systemu. Odpowiedni dobór przewodu to fundament niezawodnego działania domofonu, a błędy na tym etapie mogą prowadzić do frustrujących problemów w przyszłości, które trudno i kosztownie naprawić.
Skutki złego doboru przewodu: od zakłóceń po awarię systemu
Niewłaściwy wybór kabla to prosta droga do szeregu problemów, które mogą skutecznie uprzykrzyć korzystanie z domofonu. Najczęściej spotykanymi konsekwencjami są: słaba jakość dźwięku, gdzie rozmowy są niewyraźne lub przerywane, oraz zakłócenia obrazu w wideodomofonach, objawiające się śnieżeniem, zanikaniem sygnału lub zniekształconymi kolorami. Często dochodzi również do niestabilnego działania elektrozaczepu, który nie otwiera się za każdym razem lub otwiera się z opóźnieniem. W skrajnych przypadkach może to prowadzić do całkowitego braku zasilania lub nawet awarii całego systemu. Co gorsza, naprawa lub wymiana kabla po zakończeniu instalacji i tynkowaniu jest zazwyczaj kosztowna, czasochłonna i wiąże się z dodatkowym remontem, dlatego tak ważne jest, aby od początku postawić na sprawdzone rozwiązania.
Przeczytaj również: Jak odpalic z kabli - uniknij najczęstszych błędów i problemów

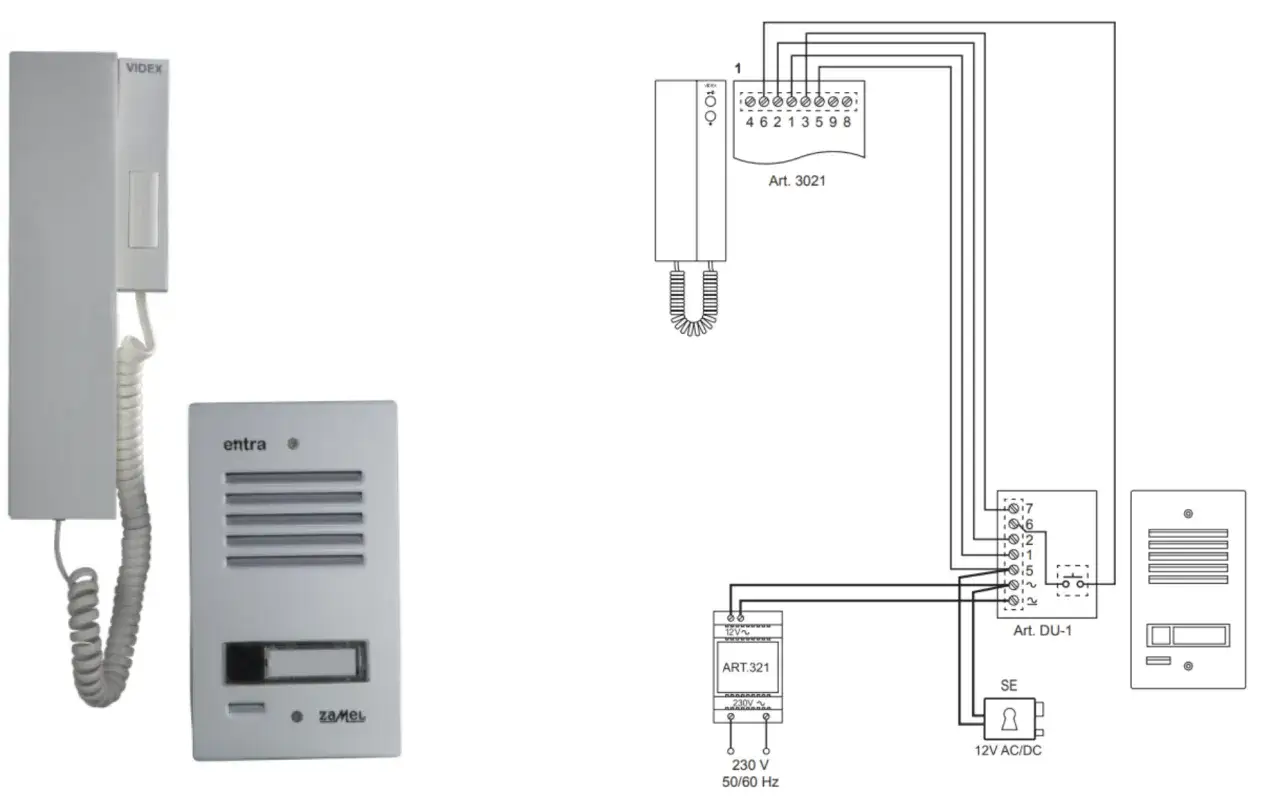

Analogowy, cyfrowy czy wideo? Jak typ domofonu determinuje rodzaj okablowania
Zanim zagłębisz się w specyfikację kabli, musisz jasno określić, z jakim typem systemu domofonowego masz do czynienia. To pierwszy i najważniejszy czynnik, który determinuje rodzaj okablowania. Systemy cyfrowe są zazwyczaj najmniej wymagające pod względem liczby żył, często potrzebują tylko dwóch do transmisji danych i zasilania. Systemy analogowe są bardziej "głodne" żył, wymagając minimum czterech do podstawowych funkcji (masa, mikrofon, głośnik, sygnał wywołania), a często sześciu, ośmiu, a nawet dziesięciu, jeśli planujesz dodatkowe funkcje, takie jak otwieranie bramy czy interkom. Wideodomofony to z kolei najbardziej złożone systemy, które potrzebują od czterech do ośmiu żył, a w niektórych modelach, zwłaszcza starszych, dodatkowego kabla koncentrycznego do przesyłu sygnału wideo. Jak podają eksperci z Elsteam, zawsze warto położyć kabel z zapasem żył, aby umożliwić przyszłą rozbudowę lub wymianę systemu na bardziej zaawansowany bez konieczności kucia ścian.
Rodzaje kabli domofonowych – co oznaczają popularne skróty?
Rynek oferuje wiele typów kabli, a ich nazwy często brzmią enigmatycznie. Zrozumienie popularnych skrótów i ich właściwości jest kluczowe, aby podjąć świadomą decyzję. Poniżej przedstawiam najczęściej spotykane typy przewodów i ich charakterystykę, co pozwoli Ci wybrać ten najlepiej dopasowany do Twoich potrzeb.
| Typ kabla | Zastosowanie główne | Charakterystyka/Zalety | Wady/Ograniczenia |
|---|---|---|---|
| YTDY | Instalacje wewnętrzne, niskonapięciowe (domofony, alarmy). | Najpopularniejszy i ekonomiczny przewód. Składa się z jednodrutowych żył miedzianych, najczęściej o przekroju 0,5 mm². Łatwy w montażu. | Brak ekranowania, co czyni go podatnym na zakłócenia elektromagnetyczne w trudnych warunkach. Przeznaczony wyłącznie do użytku wewnętrznego. |
| YTKSY | Telekomunikacja, systemy domofonowe i wideodomofonowe wymagające lepszej ochrony przed zakłóceniami. | Telekomunikacyjny kabel parowany, często z ekranem, co zapewnia lepszą odporność na zakłócenia elektromagnetyczne. Idealny do systemów bardziej wrażliwych na jakość sygnału. | Zazwyczaj droższy niż YTDY. Może być nieco sztywniejszy w układaniu. |
| Skrętka komputerowa (UTP/FTP) | Systemy cyfrowe, wideodomofony IP, sieci komputerowe. | Zapewnia dobrą odporność na zakłócenia (szczególnie FTP – ekranowana). Łatwo dostępna i często już obecna w nowoczesnych instalacjach. | Mały przekrój żył (zazwyczaj 0,2 mm²), co może powodować znaczące spadki napięcia w systemach analogowych na dłuższych odcinkach. Nie zalecana do analogowych domofonów. |
| Kable ziemne (żelowane) (np. XzTKMXpw) | Układanie bezpośrednio w ziemi, instalacje zewnętrzne narażone na wilgoć. | Specjalne przewody z hydrofobowym żelem, który chroni żyły przed wilgocią i wodą. Niezbędne do trwałych instalacji podziemnych. | Wyższa cena i większa sztywność w porównaniu do kabli wewnętrznych, co utrudnia ich układanie wewnątrz budynków. |
