Dobór odpowiednich kabli do bramy i furtki to nie tylko kwestia funkcjonalności, ale przede wszystkim gwarancja długotrwałej, bezawaryjnej i bezpiecznej pracy całej instalacji. Właściwe okablowanie to fundament, na którym opiera się niezawodność automatyki, wideodomofonu czy elektrozaczepu. W tym artykule dostarczę Ci praktycznych porad, które pomogą uniknąć kosztownych błędów i wybrać właściwe przewody do każdego elementu Twojego systemu.
Wybór kabli do bramy i furtki to klucz do niezawodnej i bezpiecznej automatyki
- Zasilanie napędu wymaga kabla ziemnego YKY (3x1,5mm² lub 3x2,5mm² w zależności od odległości i mocy).
- Fotokomórki potrzebują przewodów 4x0,5mm² (RX) i 2x0,5mm² (TX) lub żelowanej skrętki UTP.
- Wideodomofony IP wymagają skrętki komputerowej kat. 5e lub wyższej, często w wersji żelowanej.
- Elektrozaczep w furtce zazwyczaj działa na przewodzie 2x1mm².
- Lampa ostrzegawcza potrzebuje 2x1mm² lub 2x0,75mm², a do anteny dodatkowo kabel koncentryczny RG58.
- Wszystkie kable w ziemi należy układać w rurach osłonowych (peszlach lub Arot) na głębokości 50-70 cm, z zapasem na przyszłość.
Dlaczego dobór właściwych kabli do bramy to fundament bezawaryjnej pracy?
Dla mnie, jako osoby z doświadczeniem w instalacjach, kable to dosłownie "żyły" każdego systemu automatyki. To one dostarczają energię, przesyłają sygnały sterujące i komunikacyjne, a ich jakość i prawidłowe ułożenie decydują o tym, czy brama będzie działać płynnie przez lata, czy też stanie się źródłem frustracji i nieprzewidzianych kosztów. Pamiętaj, że raz zakopane przewody są trudne i drogie w wymianie, dlatego warto poświęcić czas na staranne planowanie i wybór odpowiednich komponentów już na etapie projektu.
Jak złe okablowanie może prowadzić do awarii i dodatkowych kosztów?
Konsekwencje złego okablowania potrafią być naprawdę dotkliwe. Zbyt mały przekrój kabla zasilającego, zwłaszcza na dłuższych odcinkach, prowadzi do spadków napięcia. To z kolei oznacza, że napęd bramy nie otrzymuje wystarczającej mocy, pracuje pod większym obciążeniem, przegrzewa się, a w konsekwencji szybciej się zużywa, a nawet może ulec uszkodzeniu. Niewłaściwa izolacja lub brak rur osłonowych to prosta droga do uszkodzeń mechanicznych, zawilgoceń, a nawet zwarć, które mogą wyłączyć cały system. Naprawa takiej usterki, gdy kable są głęboko zakopane pod kostką brukową czy ogrodem, to zawsze duży wydatek i mnóstwo kłopotów.
Bezpieczeństwo przede wszystkim – rola kabli w ochronie systemu i użytkowników
Aspekt bezpieczeństwa jest dla mnie priorytetem. Odpowiednie kable, zwłaszcza te ziemne, o wzmocnionej izolacji i ułożone w solidnych rurach osłonowych, chronią nie tylko samą instalację, ale przede wszystkim użytkowników. Zapobiegają porażeniom prądem, ryzyku pożaru spowodowanego przegrzewaniem się przewodów, a także gwarantują niezawodne działanie kluczowych elementów bezpieczeństwa. Mam tu na myśli fotokomórki, które muszą działać bezbłędnie, aby brama nie zamknęła się na samochodzie czy dziecku, oraz lampy ostrzegawcze, które sygnalizują ruch bramy, zwiększając widoczność i bezpieczeństwo.
Krok 1: Zidentyfikuj urządzenia – mapa Twojej instalacji elektrycznej
Zanim zaczniesz kupować kable, musisz dokładnie wiedzieć, co chcesz podłączyć. To absolutna podstawa planowania. Przygotuj sobie listę wszystkich urządzeń, które będą częścią Twojego systemu automatyki bramowej i furtkowej. Każde z nich ma swoje specyficzne wymagania dotyczące okablowania.
Napęd do bramy (przesuwnej, skrzydłowej, garażowej)
Napęd to serce całego systemu. Niezależnie od tego, czy masz bramę przesuwną, skrzydłową czy garażową, potrzebuje on stabilnego i odpowiednio mocnego zasilania elektrycznego, aby działać efektywnie i bezawaryjnie. To od niego zależy dynamika i płynność ruchu bramy.
Fotokomórki – oczy Twojej bramy
Fotokomórki to kluczowy element bezpieczeństwa. Działają jak "oczy" bramy, wykrywając przeszkody w jej świetle. Ich zadaniem jest zatrzymanie lub cofnięcie bramy, aby zapobiec kolizji z pojazdem, osobą lub zwierzęciem. Bez nich system automatyki nie jest w pełni bezpieczny.
Wideodomofon lub domofon – komunikacja i kontrola dostępu
Wideodomofon lub domofon to Twoje centrum komunikacji z gośćmi. Umożliwia rozmowę, a w przypadku wideodomofonu – również podgląd osoby stojącej przed bramą lub furtką. Co więcej, pozwala na zdalne otwarcie furtki lub bramy, co jest niezwykle wygodne.
Elektrozaczep w furtce
Elektrozaczep to mechanizm montowany w ościeżnicy furtki, który umożliwia jej zdalne odblokowanie za pomocą przycisku w domu, wideodomofonu czy klawiatury kodowej. To element kontroli dostępu, który zwiększa komfort i bezpieczeństwo.
Lampa ostrzegawcza i antena
Lampa ostrzegawcza sygnalizuje ruch bramy, zwiększając bezpieczeństwo, zwłaszcza po zmroku. Antena, często zintegrowana z lampą, jest odpowiedzialna za poprawę zasięgu sygnału radiowego z pilotów, co przekłada się na komfort otwierania bramy z większej odległości.
Dodatkowe akcesoria: sterowniki, oświetlenie, wyłączniki kluczykowe
Oprócz podstawowych elementów, często instalujemy dodatkowe akcesoria, takie jak zewnętrzne sterowniki (np. klawiatury kodowe, czytniki kart), oświetlenie podjazdu, które może być zintegrowane z automatyką bramową, czy wyłączniki kluczykowe do awaryjnego otwierania bramy. Każde z tych urządzeń również wymaga odpowiedniego okablowania.

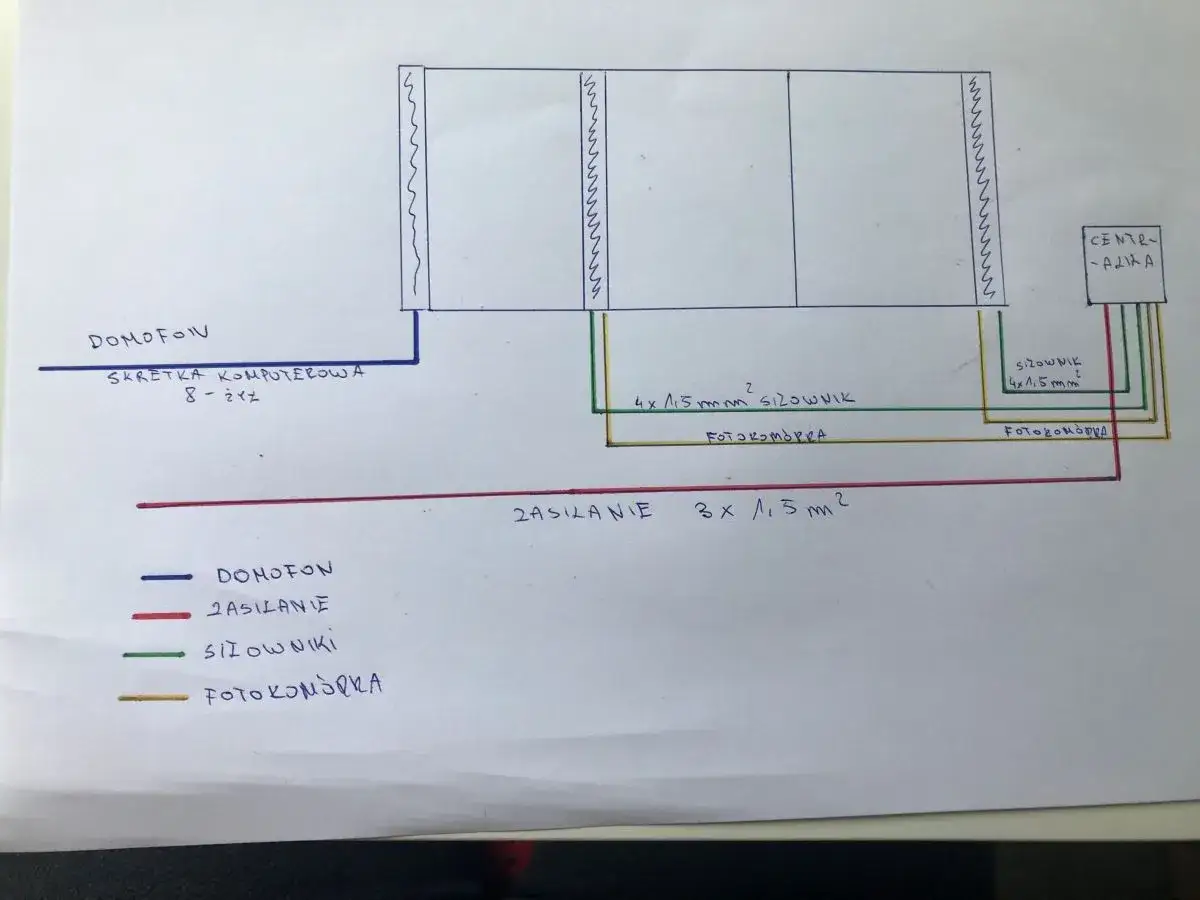

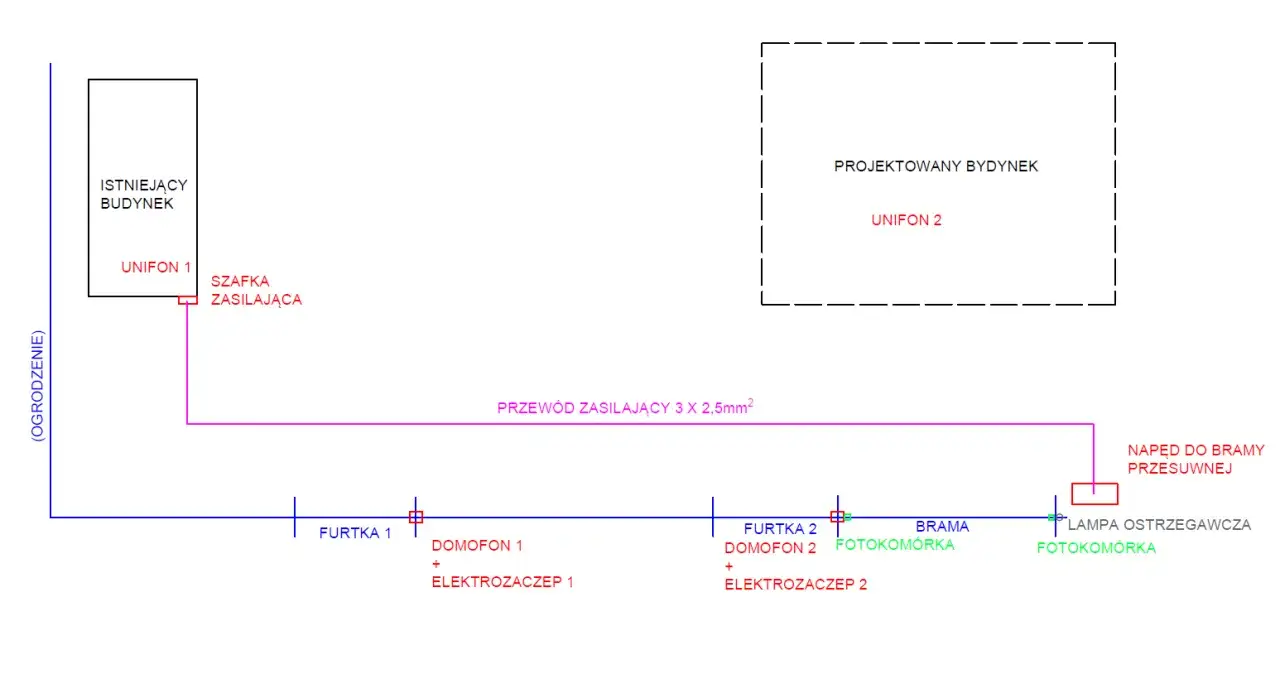

Kabel zasilający do napędu bramy – jaki wybrać, by nie zabrakło mocy?
Wybór kabla zasilającego do napędu bramy to jeden z najważniejszych punktów w całym projekcie. Musi on być nie tylko odpowiednio wytrzymały, ale także dostosowany do warunków, w jakich będzie pracował, czyli przede wszystkim do ułożenia w ziemi. Moje doświadczenie podpowiada, że nie warto na tym oszczędzać.
Przewód ziemny YKY – dlaczego to jedyny słuszny wybór do instalacji w gruncie?
Jeśli mówimy o kablach do instalacji w ziemi, to przewód typu YKY jest absolutnym standardem i jedynym słusznym wyborem. Dlaczego? Ponieważ został zaprojektowany specjalnie do takich zastosowań. Jego czarna, wzmocniona izolacja jest odporna na wilgoć, promieniowanie UV, zmiany temperatury oraz uszkodzenia mechaniczne, które mogą wystąpić w gruncie. To sprawia, że jest idealny do bezpośredniego zakopania w ziemi, choć zawsze zalecam dodatkowe zabezpieczenie w postaci rur osłonowych, o czym opowiem później. Według danych Sklepu z Ogrodzeniami, przewód YKY jest najczęściej rekomendowanym rozwiązaniem ze względu na swoją trwałość i niezawodność w trudnych warunkach zewnętrznych.
Jak dobrać przekrój żył? Kiedy 1,5mm² wystarczy, a kiedy konieczne jest 2,5mm²?
Dobór przekroju żył kabla zasilającego to kluczowa kwestia, która wpływa na stabilność pracy napędu. Podstawowym wyborem jest zazwyczaj przewód YKY 3x1,5mm². Jest on wystarczający dla większości standardowych napędów bramowych, zwłaszcza gdy odległość od źródła zasilania do centrali sterującej nie jest duża. Jednak przy większych odległościach – zazwyczaj powyżej 30-50 metrów – lub w przypadku napędów o większej mocy, konieczne jest zastosowanie kabla o większym przekroju, czyli YKY 3x2,5mm². Zapewni to minimalizację spadków napięcia, co jest niezwykle ważne dla prawidłowej pracy silnika i elektroniki napędu. Zbyt mały przekrój na długim odcinku to proszenie się o problemy.
Liczba żył w kablu zasilającym – czy 3 to absolutne minimum?
Dla większości jednofazowych napędów bramowych, kabel 3-żyłowy (faza, neutralny, ochronny) to absolutne minimum. Jest to standard w instalacjach elektrycznych i zapewnia niezbędne bezpieczeństwo użytkowania. Przewód ochronny (PE) jest niezwykle ważny, ponieważ chroni przed porażeniem prądem w przypadku awarii izolacji. Chociaż istnieją napędy trójfazowe, które wymagałyby większej liczby żył, w domowych zastosowaniach najczęściej spotykamy się z rozwiązaniami jednofazowymi, dla których 3 żyły są wystarczające.

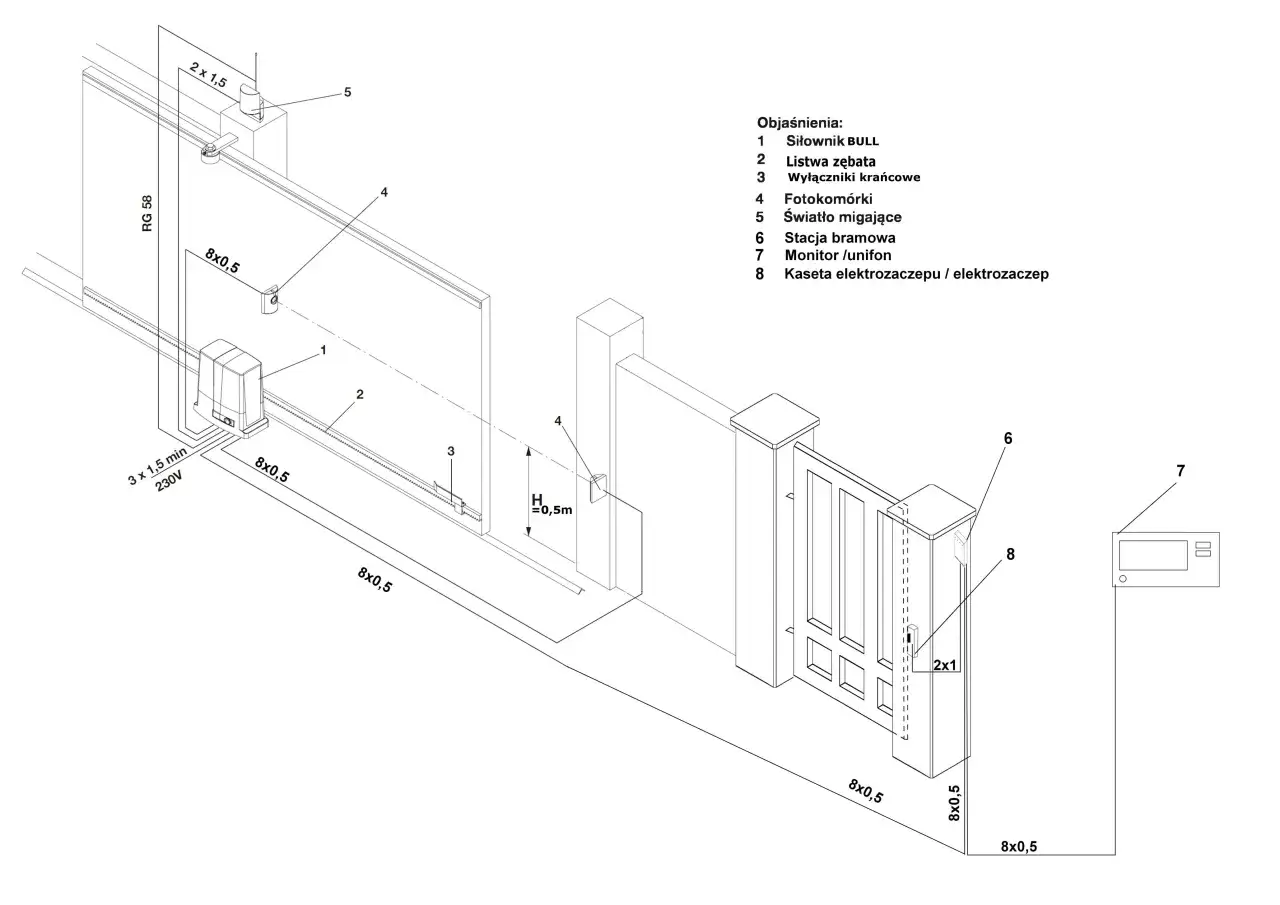

Przewody sygnałowe i sterujące – jak połączyć wideodomofon, fotokomórki i resztę?
Oprócz kabla zasilającego, niezwykle ważne są przewody sygnałowe i sterujące, które odpowiadają za komunikację między poszczególnymi elementami systemu. Ich właściwy dobór gwarantuje precyzyjne i szybkie reagowanie urządzeń. Poniżej przedstawiam tabelę, która podsumowuje najczęściej stosowane rozwiązania dla różnych komponentów.
| Urządzenie | Zalecany typ kabla | Przekrój żył / Kategoria | Uwagi |
|---|---|---|---|
| Fotokomórki | Przewód wielożyłowy lub skrętka UTP żelowana | 4x0,5mm² (RX) i 2x0,5mm² (TX) lub kat. 5e/6 | Do fotokomórki odbiorczej (RX) zazwyczaj 4 żyły, do nadawczej (TX) 2 żyły. Skrętka żelowana zapewnia zapas żył i odporność na wilgoć. |
| Wideodomofon IP | Skrętka komputerowa | Kat. 5e lub wyższa, często żelowana | Nowoczesne systemy IP wymagają stabilnego połączenia sieciowego. Wersja żelowana jest odporna na warunki zewnętrzne. |
| Wideodomofon/Domofon (analogowy) | Przewód wielożyłowy | Zgodnie ze specyfikacją producenta (np. 4x0,5mm² lub 6x0,5mm²) | Zawsze sprawdzaj wymagania producenta konkretnego modelu. |
| Elektrozaczep w furtce | Przewód dwużyłowy | 2x1mm² | Wystarczający do zasilania i sterowania elektrozaczepem. |
| Lampa ostrzegawcza | Przewód dwużyłowy | 2x1mm² lub 2x0,75mm² | Do zasilania lampy. |
| Antena (jeśli oddzielna lub zintegrowana z lampą) | Kabel koncentryczny | RG58 | Kluczowy dla optymalnego zasięgu pilotów. |
| Przyciski sterujące, wyłączniki kluczykowe | Przewód wielożyłowy | Zazwyczaj 2x0,5mm² lub 4x0,5mm² | W zależności od funkcji i liczby sygnałów. |

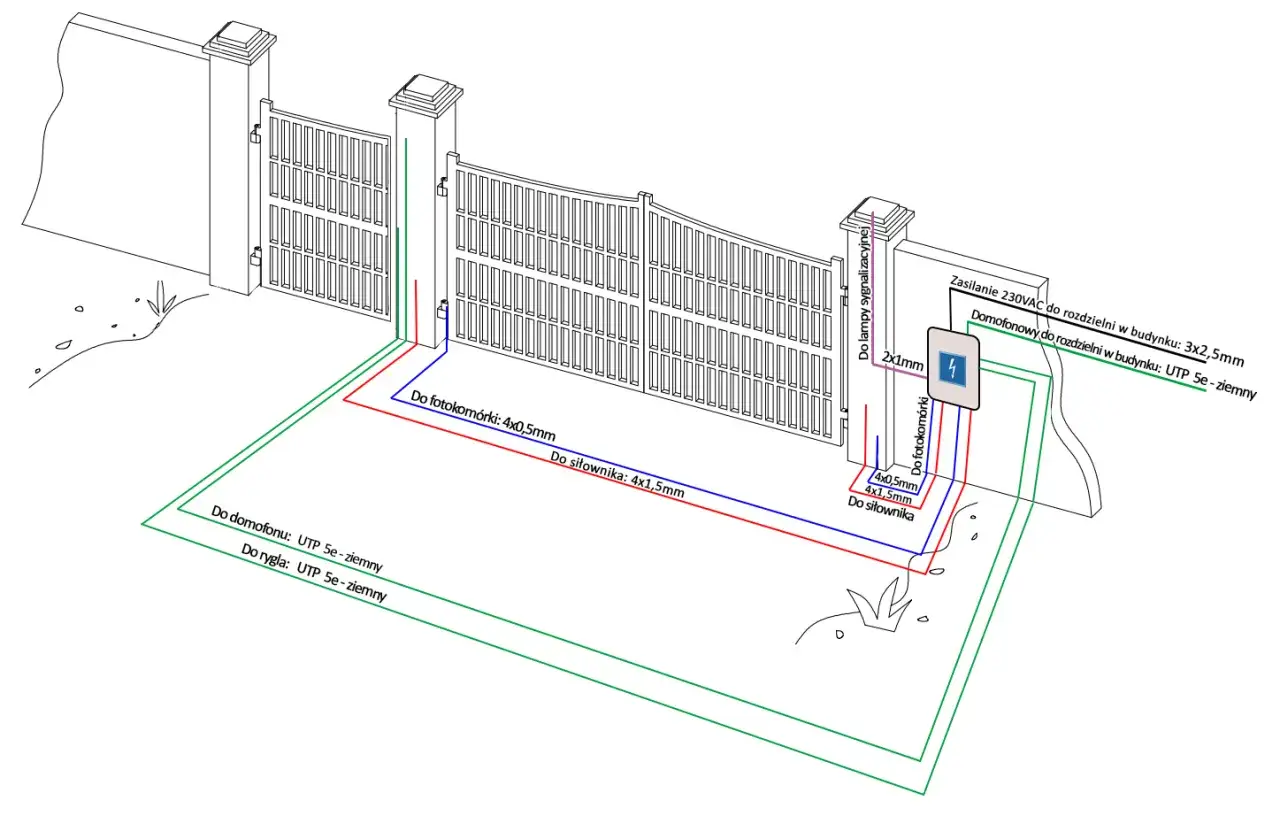

Jak poprawnie ułożyć kable w ziemi? Instrukcja, która oszczędzi Ci kłopotów
Prawidłowe ułożenie kabli w ziemi to równie ważny etap, co ich dobór. Nawet najlepszy kabel nie spełni swojej funkcji, jeśli zostanie źle zabezpieczony. Moim zdaniem, to właśnie na tym etapie najczęściej popełniane są błędy, które później generują ogromne koszty i frustrację.
Ochrona to podstawa: peszel czy rura Arot?
Stosowanie rur osłonowych jest absolutnie obowiązkowe dla wszystkich kabli prowadzonych w ziemi. Chronią one przewody przed uszkodzeniami mechanicznymi podczas późniejszych prac ziemnych (np. kopania w ogrodzie), przed gryzoniami, a także przed wilgocią, która z czasem mogłaby uszkodzić izolację. Masz do wyboru dwie główne opcje: peszel (rura karbowana) lub rura typu Arot (sztywna, gładka rura). Peszle są elastyczne i łatwiejsze w układaniu na zakrętach, natomiast rury Arot są znacznie trwalsze i lepiej chronią kable, co czyni je moim preferowanym wyborem, zwłaszcza w miejscach o większym ryzyku uszkodzenia. Pamiętaj, aby rury były odpowiednio szczelne i zabezpieczone przed dostawaniem się do nich wody.
Na jakiej głębokości układać przewody, aby były bezpieczne?
Zalecana głębokość układania kabli w ziemi to minimum 50-70 cm. Ta głębokość jest kluczowa z kilku powodów. Po pierwsze, chroni kable przed przypadkowym uszkodzeniem podczas płytkich prac ziemnych, takich jak sadzenie roślin czy grabienie. Po drugie, zapewnia ochronę przed mrozem, który mógłby uszkodzić izolację przewodów. Pamiętaj, że im głębiej, tym bezpieczniej, ale zawsze w granicach rozsądku i z uwzględnieniem lokalnych przepisów budowlanych. Według Sklepu z Ogrodzeniami, zachowanie tej głębokości to podstawa długowieczności instalacji.
Zapasowe kable – dlaczego warto położyć je "na wszelki wypadek"?
To jedna z moich ulubionych porad, która wielokrotnie uratowała mnie i moich klientów przed niepotrzebnymi kosztami. Zawsze, ale to zawsze, zalecam położenie dodatkowych, zapasowych przewodów. Nawet jeśli teraz wydaje Ci się, że ich nie potrzebujesz, pomyśl o przyszłości. Może za kilka lat zechcesz dodać dodatkowe oświetlenie, czujniki ruchu, czytnik linii papilarnych lub po prostu wymienić wideodomofon na nowszy model, który wymaga innego okablowania? Zapasowe przewody pozwalają na przyszłe rozbudowy systemu bez konieczności ponownego rozkopywania całej posesji. To niewielki dodatkowy koszt na etapie instalacji, który może zaoszczędzić ogromne pieniądze i nerwy w przyszłości.
5 najczęstszych błędów przy wyborze i montażu kabli do bramy – ucz się na cudzych!
W swojej praktyce widziałem wiele instalacji – zarówno tych wzorowych, jak i tych, które wymagały gruntownej poprawy. Chcę Cię uchronić przed najczęstszymi pułapkami. Oto pięć błędów, które najczęściej popełniają osoby instalujące automatykę bramową i furtkową:
Błąd 1: Stosowanie kabli wewnętrznych na zewnątrz
To niestety bardzo częsty błąd. Kable przeznaczone do użytku wewnętrznego, takie jak popularne YDY, absolutnie nie nadają się do instalacji zewnętrznych, a tym bardziej do zakopania w ziemi. Ich izolacja nie jest odporna na wilgoć, promieniowanie UV, ekstremalne zmiany temperatury czy uszkodzenia mechaniczne. Szybko ulegają degradacji, pękają, co prowadzi do zwarć, porażenia prądem i awarii urządzeń. Zawsze używaj kabli z przeznaczeniem do użytku zewnętrznego, takich jak YKY.
Błąd 2: Zbyt mały przekrój kabla zasilającego
Jak już wspominałem, zbyt cienki kabel zasilający to przepis na kłopoty. Prowadzi do znaczących spadków napięcia, co objawia się wolniejszą pracą napędu, jego przegrzewaniem się, a w dłuższej perspektywie – skróceniem żywotności silnika. Co więcej, mniejszy przekrój oznacza większy opór, a tym samym większe zużycie energii. Pamiętaj, że koszt grubszego kabla to niewielka inwestycja w porównaniu do kosztów naprawy lub wymiany napędu.
Błąd 3: Brak rur osłonowych
Zakopywanie kabli bezpośrednio w ziemi, bez żadnej dodatkowej ochrony, to proszenie się o kłopoty. Ryzyko uszkodzeń mechanicznych (np. podczas prac ogrodowych), ataku gryzoni czy po prostu korozji i zawilgoceń jest ogromne. Brak rur osłonowych to najprostsza droga do zwarć i całkowitej awarii instalacji, której naprawa będzie wymagała rozkopania całej trasy kablowej.
Błąd 4: Zapominanie o przewodzie do anteny
Wielu instalatorów zapomina o tym, że lampa ostrzegawcza często ma wbudowaną antenę, która znacząco poprawia zasięg pilotów. Aby antena działała optymalnie, należy doprowadzić do niej dodatkowy kabel koncentryczny typu RG58. Jego brak lub niewłaściwe poprowadzenie (np. razem z kablami zasilającymi, co może powodować zakłócenia) może drastycznie obniżyć komfort użytkowania bramy, zmuszając do podjeżdżania bardzo blisko, aby pilot zadziałał.
Błąd 5: Brak zapasu długości kabla przy urządzeniach
Wykonując instalację, zawsze zostawiam około 1-1,5 metra zapasu kabla przy każdym urządzeniu – napędzie, fotokomórkach, wideodomofonie. Dlaczego? Ten pozornie niewielki zapas jest nieoceniony podczas montażu, konfiguracji, a zwłaszcza serwisowania. Ułatwia podłączenie, pozwala na drobne korekty położenia urządzenia, a w razie uszkodzenia końcówki kabla, nie musisz wymieniać całego przewodu, a jedynie odciąć uszkodzony fragment i podłączyć na nowo. To oszczędność czasu i nerwów.
Twój plan okablowania – stwórz listę zakupową i przygotuj się do działania
Mam nadzieję, że ten artykuł dostarczył Ci kompleksowej wiedzy, która pozwoli świadomie podejść do tematu okablowania Twojej bramy i furtki. Pamiętaj, że odpowiednie przygotowanie i przemyślany plan to klucz do sukcesu. Nie spiesz się, dokładnie przeanalizuj swoje potrzeby i stwórz precyzyjną listę zakupową. To inwestycja, która zwróci się w postaci bezawaryjnej i komfortowej pracy Twojego systemu przez długie lata.
Checklista: Sprawdź, czy masz wszystkie potrzebne kable
- Kabel zasilający YKY (3x1,5mm² lub 3x2,5mm²)
- Kable do fotokomórek (np. 4x0,5mm² i 2x0,5mm² lub żelowana skrętka UTP)
- Kabel do wideodomofonu/domofonu (skrętka kat. 5e/6 żelowana lub przewód wielożyłowy wg specyfikacji)
- Kabel do elektrozaczepu (2x1mm²)
- Kabel do lampy ostrzegawczej (2x1mm² lub 2x0,75mm²)
- Kabel antenowy RG58 (jeśli potrzebny)
- Rury osłonowe (peszel lub rura Arot) w odpowiedniej ilości
- Zapasowe kable (np. dodatkowa skrętka lub przewód wielożyłowy)
Przeczytaj również: Jak podłączyć kable do miernika, aby uniknąć błędów i uzyskać dokładne pomiary
Kiedy jest najlepszy moment na położenie instalacji?
Z mojego doświadczenia wynika, że najlepszym momentem na położenie całej instalacji kablowej jest etap budowy lub gruntownego remontu, zanim zostaną wykonane prace ziemne, ułożona kostka brukowa, czy zagospodarowany teren. Planowanie z wyprzedzeniem i wykonanie okablowania w "surowym" stanie posesji oszczędza nie tylko czas, ale przede wszystkim pieniądze i nerwy. Unikniesz kosztownego rozkopywania świeżo ułożonego podjazdu czy zniszczenia pięknego ogrodu. Myśl przyszłościowo – to zawsze się opłaca!
