Złączki WAGO - jak stosować? Bezpieczny montaż i błędy

W artykule dowiesz się, jak krok po kroku prawidłowo i bezpiecznie stosować złączki WAGO, aby zapewnić trwałe i niezawodne połączenia w instalacji elektrycznej. Poznasz różne typy złączek, zasady ich doboru do rodzaju przewodów i obciążeń, a także najczęstsze błędy, których należy unikać. To kompleksowy poradnik, który pomoże Ci w każdej pracy z elektryką, od amatorskich napraw po profesjonalne instalacje.

Dlaczego prawidłowe łączenie przewodów jest fundamentem bezpiecznej instalacji?

Bezpieczne i prawidłowe łączenie przewodów to absolutna podstawa każdej instalacji elektrycznej. To nie jest kwestia wyboru, lecz konieczności, ponieważ błędy w tym obszarze mogą prowadzić do naprawdę poważnych konsekwencji. Mówię tu o zwarciach, które mogą uszkodzić sprzęt, a nawet wywołać pożary, o ryzyku porażenia prądem, a także o uszkodzeniu podłączonych urządzeń. Niestabilne połączenia to również spadki napięcia i nieefektywna praca całej instalacji.

Przez lata widziałem wiele problemów wynikających z zaniedbań na tym etapie. Złączki WAGO są odpowiedzią na te wyzwania, oferując prostotę i bezpieczeństwo, które są kluczowe dla każdego, kto pracuje z elektryką, niezależnie od doświadczenia.

Krótka historia: od skręcania i lutowania do rewolucji WAGO

Dawniej, łączenie przewodów elektrycznych było znacznie bardziej czasochłonne i obarczone większym ryzykiem. Pamiętam czasy, gdy standardem było skręcanie przewodów, co często prowadziło do luźnych połączeń i zwiększonej rezystancji. Potem pojawiło się lutowanie, które, choć pewniejsze, wymagało umiejętności, specjalistycznego sprzętu i było procesem długotrwałym. Kostki śrubowe, choć nadal obecne, również mają swoje wady – wymagają narzędzi, precyzyjnego dokręcania i regularnej kontroli, gdyż śruby mogą się luzować pod wpływem drgań i zmian temperatury.

Pojawienie się złączek WAGO było prawdziwą rewolucją. Nagłe zaoferowanie możliwości szybkiego, beznarzędziowego i przede wszystkim bezpiecznego łączenia przewodów znacząco uprościło i przyspieszyło pracę, jednocześnie minimalizując ryzyko błędów ludzkich. To był milowy krok w stronę nowoczesnych i niezawodnych instalacji.

Czym ryzykujesz, stosując niewłaściwe metody łączenia kabli?

Niewłaściwe łączenie przewodów to prosta droga do szeregu problemów. Najczęściej spotykanym jest przegrzewanie się połączeń. Dzieje się tak, gdy styk jest słaby, co zwiększa opór elektryczny i powoduje wydzielanie się ciepła. W skrajnych przypadkach może to doprowadzić do stopienia izolacji, a nawet pożaru. Widziałem to wielokrotnie i zawsze jest to przerażający widok.

Inne zagrożenia to iskrzenie, które również może być przyczyną pożaru, oraz niestabilność połączenia, objawiająca się migotaniem świateł czy przerywaną pracą urządzeń. Do tego dochodzą spadki napięcia, które obniżają efektywność instalacji, oraz, co najważniejsze, ryzyko porażenia prądem, jeśli odsłonięte przewody nie są odpowiednio zabezpieczone. Te problemy często wynikają z pośpiechu, błędów montażowych lub, co gorsza, stosowania nieodpowiednich, niskiej jakości złączek, czyli podróbek.

Jak dobrać idealną złączkę WAGO do swojego zadania? Przegląd kluczowych serii

Wybór odpowiedniej złączki WAGO to klucz do sukcesu każdej instalacji. Na rynku dostępnych jest wiele serii, a każda z nich ma swoje specyficzne przeznaczenie. Złączki WAGO, niezależnie od serii, służą do szybkiego i beznarzędziowego łączenia przewodów w instalacjach niskiego napięcia. Są niezastąpione w puszkach instalacyjnych, przy montażu oświetlenia, w rozdzielnicach czy podczas napraw uszkodzonych przewodów. Jednak prawidłowy dobór jest absolutnie kluczowy dla bezpieczeństwa i funkcjonalności całego systemu.

Seria WAGO 221: uniwersalny żołnierz do drutu i linki – kiedy jest niezastąpiona?

Seria WAGO 221 to prawdziwy "koń roboczy" w świecie złączek. Jej główną zaletą jest uniwersalność – obsługuje wszystkie rodzaje przewodów: jednodrutowe (drut), wielodrutowe (linka) oraz linkowe o przekrojach od 0,14 mm² do 6 mm². To sprawia, że jest niezastąpiona w większości zastosowań domowych i przemysłowych. Charakterystyczne pomarańczowe dźwignie nie tylko ułatwiają montaż, ale także demontaż, co jest niezwykle przydatne, gdy potrzebujemy wielokrotnie rozłączać i łączyć przewody.

Przezroczysta obudowa to kolejny atut, pozwalający na szybką wizualną kontrolę prawidłowego osadzenia przewodu. Złączki te mogą przenosić prąd o natężeniu do 32 A, co czyni je idealnymi do obwodów o większym obciążeniu. Jeśli szukasz niezawodnego i elastycznego rozwiązania, WAGO 221 będzie moim pierwszym wyborem.

Seria WAGO 2273: mistrz miniaturyzacji do puszek instalacyjnych – gdzie sprawdzi się najlepiej?

Gdy przestrzeń jest na wagę złota, na scenę wkracza seria WAGO 2273. Te złączki to prawdziwi mistrzowie miniaturyzacji, idealnie sprawdzające się w ciasnych puszkach instalacyjnych. Są dedykowane głównie do przewodów jednodrutowych (drut) o przekroju od 0,5 mm² do 2,5 mm². Ich montaż opiera się na technice PUSH WIRE, co oznacza, że odizolowany przewód po prostu wciska się do otworu złączki do oporu. Brak ruchomych części sprawia, że są niezwykle kompaktowe i proste w użyciu, choć przeznaczone są głównie do stałych instalacji z przewodami drutowymi.

Złączki do zadań specjalnych: oświetlenie, instalacje niskoprądowe i łączenie aluminium (pasta Alu-Plus)

WAGO oferuje również rozwiązania do bardziej specyficznych zastosowań:

• Instalacje niskoprądowe: Do systemów teleinformatycznych, alarmowych czy domofonowych, gdzie przewody mają mniejszą średnicę, idealnie nadaje się seria 243 (MICRO). Jest ona przeznaczona do przewodów jednodrutowych o małej średnicy (0,6-0,8 mm), zapewniając pewne i stabilne połączenie w delikatnych obwodach.
• Łączenie aluminium: Łączenie przewodów aluminiowych z miedzianymi to zawsze wyzwanie ze względu na ryzyko korozji elektrochemicznej. Aby temu zapobiec, należy używać standardowych złączek (np. z serii 221) wypełnionych specjalną pastą stykową "Alu-Plus". Pasta ta tworzy barierę ochronną, zapobiegając utlenianiu aluminium i zapewniając trwałe, bezpieczne połączenie. To klucz do długowieczności takich instalacji.
• Oświetlenie: WAGO ma w swojej ofercie również złączki dedykowane do podłączania opraw oświetleniowych, lamp czy taśm LED. Ich kompaktowość i łatwość montażu sprawiają, że instalacja oświetlenia staje się szybka i bezproblemowa, a połączenia są pewne i estetyczne.

Jak czytać oznaczenia na złączkach? Klucz do zrozumienia przekroju, napięcia i prądu

Zawsze powtarzam, że czytanie oznaczeń na złączkach to podstawa bezpiecznego montażu. Każda oryginalna złączka WAGO ma na swojej obudowie nadrukowane kluczowe informacje, które musimy bezwzględnie przestrzegać. Zazwyczaj znajdziemy tam:

• Zakres przekrojów przewodów: To informacja, jakiej grubości przewody (np. 0.14-4 mm² dla linki, 0.2-4 mm² dla drutu) możemy bezpiecznie podłączyć. Przekroczenie tych wartości może prowadzić do słabego styku lub uszkodzenia złączki.
• Długość odizolowania: Zazwyczaj jest to około 11 mm. Ta wartość jest krytyczna dla prawidłowego i bezpiecznego połączenia, o czym będę mówił szerzej w dalszej części.
• Napięcie znamionowe: Określa maksymalne napięcie, dla którego złączka jest przeznaczona (np. 450 V).
• Prąd znamionowy: Wskazuje maksymalne natężenie prądu, jakie złączka może bezpiecznie przewodzić (np. 32 A).
• Typ przewodu: Często oznaczany symbolami lub skrótami (np. solid dla drutu, stranded dla linki, fine-stranded dla linki cienkożyłowej).

Ignorowanie tych parametrów to proszenie się o kłopoty. Zawsze upewnij się, że złączka, którą wybierasz, jest odpowiednia do Twojego konkretnego zastosowania.

Jak stosować złączki WAGO krok po kroku? Instrukcja, z którą unikniesz błędów

Prawidłowy montaż złączek WAGO to gwarancja bezpieczeństwa i trwałości całej instalacji. Przygotowałem dla Was szczegółową instrukcję krok po kroku, która pomoże uniknąć najczęstszych błędów. Pamiętajcie, że przestrzeganie tych zasad jest absolutnie kluczowe.

Krok 1: Bezpieczeństwo przede wszystkim – jak przygotować miejsce pracy?

Zanim w ogóle pomyślisz o dotykaniu przewodów, odłącz zasilanie! To najważniejszy krok, którego nigdy nie wolno pomijać. Wyłącz odpowiednie bezpieczniki w rozdzielnicy i zawsze upewnij się, że w obwodzie nie ma napięcia, używając do tego celu próbnika napięcia. Nie ufaj tylko wyłącznikom, zawsze sprawdź! Następnie przygotuj sobie odpowiednie narzędzia: dobry ściągacz izolacji, wspomniany próbnik napięcia i zapewnij sobie dobre oświetlenie miejsca pracy. Czyste i bezpieczne środowisko to podstawa.

Krok 2: Perfekcyjne przygotowanie przewodu – dlaczego 11 mm izolacji to magiczna liczba?

Kluczem do pewnego połączenia jest prawidłowe odizolowanie końcówki przewodu. Dla większości popularnych złączek WAGO, takich jak serie 221 i 2273, zalecana długość odizolowanej końcówki to około 11 mm. Ta informacja jest zazwyczaj nadrukowana bezpośrednio na obudowie złączki i nie jest to przypadkowa wartość. Dlaczego jest tak ważna?

• Za krótka izolacja: Powoduje, że przewód nie ma wystarczającej powierzchni styku w złączce, co prowadzi do zwiększonej rezystancji i przegrzewania.
• Za długa izolacja: Odsłonięta żyła przewodu wystająca poza złączkę to prosta droga do zwarcia z innymi przewodami lub elementami metalowymi, a także ogromne ryzyko porażenia prądem.

Zawsze używaj odpowiedniego ściągacza izolacji, aby nie uszkodzić żył przewodu podczas tej operacji. Precyzja w tym kroku to podstawa.

Krok 3: Montaż w praktyce – jak poprawnie osadzić przewód w złączkach z dźwignią (seria 221)?

Montaż przewodów w złączkach WAGO serii 221 jest niezwykle prosty i intuicyjny:

1. Podnieś pomarańczową dźwignię do góry, aż do oporu. Spowoduje to otwarcie zacisku.
2. Wsuń odizolowany przewód do otworu złączki. Wsuwaj go, aż poczujesz opór i upewnisz się, że przewód znajduje się w całości wewnątrz. Dzięki przezroczystej obudowie serii 221 możesz łatwo skontrolować, czy izolacja kończy się dokładnie tam, gdzie powinna.
3. Opuść dźwignię, blokując przewód w zacisku. Powinna ona zatrzasnąć się z wyczuwalnym kliknięciem.
4. Delikatnie pociągnij za przewód, aby upewnić się, że połączenie jest pewne i stabilne. Nie powinien się wysunąć.

Krok 4: Technika PUSH WIRE – jak skutecznie używać złączek do drutu (seria 2273)?

Dla złączek WAGO serii 2273, przeznaczonych głównie do przewodów jednodrutowych (drut), technika montażu jest jeszcze prostsza:

1. Upewnij się, że przewód jest jednodrutowy (drut) i odpowiednio odizolowany na długość około 11 mm.
2. Wsuń odizolowany przewód do otworu złączki, wciskając go do oporu. Złączka automatycznie zaciśnie się na przewodzie.
3. Delikatnie pociągnij za przewód, aby sprawdzić, czy połączenie jest stabilne i przewód nie wysuwa się.

Pamiętaj, że ta seria jest przeznaczona głównie do drutu i nie wymaga żadnych dźwigni ani narzędzi do montażu.

Krok 5: Kontrola końcowa – jak upewnić się, że połączenie jest pewne i bezpieczne?

Po wykonaniu połączeń zawsze przeprowadzam kontrolę końcową. To ostatni, ale niezwykle ważny etap:

• Wizualna inspekcja: Sprawdź dokładnie każdą złączkę. Upewnij się, że izolacja przewodu nie jest ani za krótka (nie widać gołej żyły poza złączką), ani za długa (goła żyła nie wystaje poza złączkę). W serii 221 przezroczysta obudowa bardzo w tym pomaga.
• Test mechaniczny: Delikatnie pociągnij za każdy przewód wychodzący ze złączki. Powinien być pewnie zamocowany i nie wysuwać się. Jeśli przewód się rusza, oznacza to, że połączenie jest niestabilne i należy je poprawić.
• Test elektryczny: Dopiero po upewnieniu się, że wszystkie połączenia są mechanicznie poprawne, możesz ponownie włączyć zasilanie i sprawdzić działanie obwodu.

Najczęstsze błędy przy montażu złączek WAGO i jak ich unikać

Nawet najlepsze produkty mogą zawieść, jeśli zostaną nieprawidłowo użyte. Wieloletnie doświadczenie nauczyło mnie, że świadomość najczęściej popełnianych błędów to klucz do ich unikania i zapewnienia bezpieczeństwa instalacji. Oto najczęstsze pułapki:

Błąd nr 1: Zbyt krótko lub zbyt długo zdjęta izolacja – jakie są konsekwencje?

Jak już wspomniałem, długość odizolowania przewodu to krytyczny parametr. Oto, dlaczego jest to tak ważne:

• Zbyt krótka izolacja: Jeśli odizolujesz przewód na zbyt małą długość, powierzchnia styku w złączce będzie niewystarczająca. Prowadzi to do zwiększonej rezystancji, a co za tym idzie, do przegrzewania się połączenia. W najlepszym wypadku uszkodzisz złączkę, w najgorszym – może dojść do stopienia izolacji przewodów, a nawet pożaru.
• Zbyt długa izolacja: To z kolei stwarza ryzyko, że odsłonięta żyła przewodu wystawi się poza obudowę złączki. W takim przypadku może dojść do zwarcia z innymi przewodami lub metalowymi elementami puszki, a także do porażenia prądem w przypadku dotknięcia.

Zawsze przestrzegaj zasady 11 mm i dokładnie kontroluj wizualnie każdą złączkę po montażu.

Błąd nr 2: Użycie niewłaściwego typu złączki do rodzaju kabla (linka vs drut)

To jeden z błędów, który często widzę u mniej doświadczonych instalatorów. Złączki WAGO są projektowane pod konkretne typy przewodów:

• Jeśli użyjesz złączki przeznaczonej do drutu (np. seria 2273 PUSH WIRE) do przewodów linkowych, połączenie będzie niestabilne. Linka, ze względu na swoją strukturę, nie zostanie odpowiednio zaciśnięta, co doprowadzi do luźnych styków i przegrzewania.
• Z kolei użycie złączki z dźwignią (seria 221), która jest uniwersalna, do drutu jest bezpieczne, ale w ciasnych przestrzeniach może być mniej optymalne niż kompaktowa 2273.

Zawsze dobieraj złączkę do rodzaju przewodu, aby zapewnić maksymalne bezpieczeństwo i trwałość połączenia.

Błąd nr 3: Niepełne wsunięcie przewodu do zacisku – ukryte zagrożenie

Nawet jeśli długość odizolowania jest prawidłowa, niepełne wsunięcie przewodu do zacisku jest poważnym błędem. Skutkuje to zmniejszoną powierzchnią styku, co, podobnie jak w przypadku zbyt krótkiej izolacji, prowadzi do zwiększonej rezystancji i przegrzewania się połączenia. Ten błąd jest szczególnie zdradliwy, ponieważ na pierwszy rzut oka połączenie może wydawać się poprawne. Dlatego tak ważne jest, aby zawsze wsuwać przewód do oporu i, w przypadku serii 221, korzystać z przezroczystej obudowy do wizualnej kontroli.

Błąd nr 4: Stosowanie podróbek zamiast oryginalnych produktów WAGO – czy warto ryzykować?

Na rynku niestety pojawiają się podróbki złączek WAGO, które kuszą niższą ceną. Zdecydowanie odradzam ich stosowanie! Podróbki często wykonane są z gorszej jakości materiałów – tworzywa sztuczne mogą topić się pod wpływem ciepła, a styki z gorszych stopów miedzi szybko ulegają korozji. To prowadzi do niestabilnych połączeń, przegrzewania, awarii instalacji, a w skrajnych przypadkach nawet do pożaru. Oryginalne produkty WAGO posiadają niezbędne certyfikaty i gwarancje bezpieczeństwa, których podróbki nie mają. Według danych WAGO, stosowanie oryginalnych produktów jest kluczowe dla bezpieczeństwa i niezawodności. Czy naprawdę warto ryzykować bezpieczeństwo swoje i swojego domu dla kilku zaoszczędzonych złotych?

Praktyczne zastosowania złączek WAGO – od puszki po oświetlenie LED

Złączki WAGO to niezwykle wszechstronne narzędzia, które znajdują zastosowanie w wielu codziennych sytuacjach. Pozwólcie, że przedstawię Wam kilka praktycznych przykładów, które pokazują, jak bardzo ułatwiają pracę i zwiększają bezpieczeństwo.

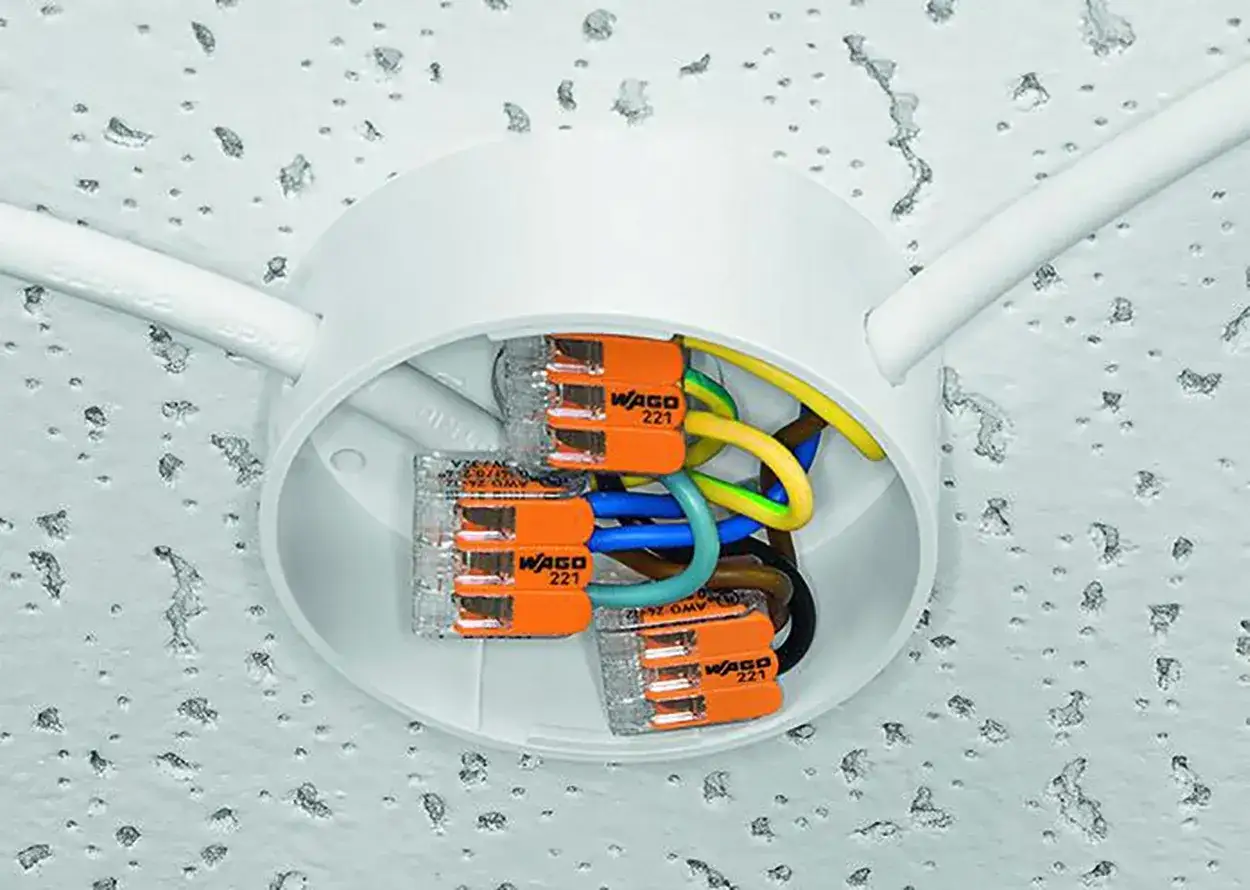

Jak uporządkować i bezpiecznie połączyć kable w puszce instalacyjnej?

Puszki instalacyjne to często miejsca, gdzie panuje chaos. Wiele przewodów, ciasna przestrzeń i potrzeba pewnych połączeń. Złączki WAGO, zwłaszcza te z serii 2273 ze względu na ich kompaktowe rozmiary, są tu niezastąpione. Dzięki nim można szybko i estetycznie uporządkować wiele połączeń, eliminując potrzebę stosowania niewygodnych kostek śrubowych czy prowizorycznej taśmy izolacyjnej. To nie tylko zwiększa bezpieczeństwo, ale także ułatwia ewentualne przyszłe modyfikacje czy diagnostykę.

Jak szybko i pewnie podłączyć oprawę oświetleniową lub taśmę LED?

Montaż oświetlenia to kolejna dziedzina, w której złączki WAGO sprawdzają się znakomicie. Niezależnie od tego, czy podłączasz lampę sufitową, kinkiet, czy niskonapięciową taśmę LED, złączki WAGO (np. z serii 221 lub 243 dla niskich napięć) zapewniają szybkie i bezproblemowe połączenie. Są odporne na drgania i zmiany temperatury, co jest kluczowe w przypadku oświetlenia, które często pracuje w różnych warunkach. Koniec z męczącym dokręcaniem śrubek w niewygodnych pozycjach!

Jak naprawić przewód uszkodzony w ścianie przy użyciu złączek WAGO?

Niestety, zdarza się, że podczas wiercenia w ścianie uszkodzimy przewód elektryczny. To stresująca sytuacja, ale złączki WAGO mogą znacząco ułatwić naprawę. Zamiast skręcać przewody i owijać je taśmą (co jest niebezpieczne i nietrwałe), możemy użyć złączek WAGO serii 221. Pozwalają one na szybkie i trwałe połączenie przerwanych żył, tworząc bezpieczne i izolowane połączenie. Taką naprawę należy oczywiście zabezpieczyć w puszce instalacyjnej lub specjalnej obudowie, ale same złączki gwarantują pewność i długotrwałość połączenia.

Czy złączki WAGO są rozwiązaniem na lata? Fakty o trwałości i niezawodności

Inwestując w instalację elektryczną, każdy chce mieć pewność, że będzie ona służyć przez lata. Złączki WAGO, przy prawidłowym montażu, są właśnie takim rozwiązaniem. Ich trwałość i niezawodność to nie tylko obietnice, ale fakty poparte normami i możliwością wielokrotnego użytku.

Co mówią normy i certyfikaty o bezpieczeństwie złączek WAGO?

Jednym z najważniejszych aspektów, który buduje zaufanie do złączek WAGO, są ich certyfikaty. Oryginalne złączki posiadają niezbędne certyfikaty, takie jak EN 60998, które dopuszczają je do użytku w instalacjach domowych i przemysłowych. Te certyfikaty są gwarancją, że produkty spełniają rygorystyczne normy bezpieczeństwa i jakości, przechodząc szereg testów wytrzymałościowych, temperaturowych i elektrycznych. To właśnie te normy przekładają się na niezawodność całej instalacji, oczywiście pod warunkiem prawidłowego montażu. Według danych WAGO, oryginalne złączki posiadają niezbędne certyfikaty (np. EN 60998), które dopuszczają je do użytku w instalacjach domowych i przemysłowych.

Przeczytaj również: Jak podłączyć kable do miernika, aby uniknąć błędów i uzyskać dokładne pomiary

Czy złączki można używać wielokrotnie? Kiedy jest to bezpieczne?

To często zadawane pytanie. Generalnie, złączki WAGO są wielokrotnego użytku, zwłaszcza te z serii 221 z dźwigniami. Ich konstrukcja pozwala na łatwe rozłączanie i ponowne łączenie przewodów bez uszkodzenia samej złączki czy przewodu. To duża zaleta podczas modyfikacji instalacji czy testowania obwodów.

Złączki PUSH WIRE (seria 2273) są bardziej jednorazowe, ale w razie potrzeby można z nich wyjąć przewód, delikatnie go obracając i jednocześnie pociągając. Zawsze jednak należy ocenić stan złączki przed ponownym użyciem. Jeśli zauważysz jakiekolwiek uszkodzenia mechaniczne, ślady przegrzania (np. odbarwienia plastiku) lub inne oznaki zużycia, zawsze wymień złączkę na nową. Bezpieczeństwo jest najważniejsze, a koszt nowej złączki jest znikomy w porównaniu do potencjalnych konsekwencji awarii.
