Wybór przewodów elektrycznych - Jak czytać oznaczenia i dbać o bezpieczeństwo?

Wybór odpowiednich przewodów elektrycznych to fundament bezpiecznej i funkcjonalnej instalacji w każdym domu. Ten artykuł dostarczy kompleksowych informacji na temat klasyfikacji, oznaczeń i zastosowań różnych typów przewodów dostępnych w Polsce, pomagając dokonać świadomego i bezpiecznego wyboru do każdego zadania.

Wybór przewodów elektrycznych: Dlaczego to kluczowa decyzja dla bezpieczeństwa Twojego domu?

Prawidłowy dobór przewodów elektrycznych jest absolutnie fundamentalny dla bezpieczeństwa domowników i mienia. To nie jest element, na którym można oszczędzać ani podchodzić do niego lekceważąco. W mojej praktyce wielokrotnie widziałem, jak złe decyzje w tej kwestii prowadziły do poważnych awarii, a nawet zagrożenia życia. To inwestycja w spokój ducha i niezawodność instalacji na lata, która procentuje brakiem problemów i bezpieczeństwem użytkowania.

Różnica między kablem a przewodem – podstawy, które warto znać

W języku potocznym terminy "kabel" i "przewód" często bywają używane zamiennie, jednak z technicznego punktu widzenia istnieje między nimi istotna różnica. Przewód to zazwyczaj pojedyncza lub kilka izolowanych żył, często w dodatkowej wspólnej izolacji, przeznaczony do instalacji wewnętrznych, podtynkowych, natynkowych lub elastycznych połączeń urządzeń. Z kolei kabel charakteryzuje się znacznie bardziej wytrzymałą izolacją zewnętrzną oraz dodatkowymi warstwami ochronnymi, takimi jak pancerz czy wypełnienie. Kable są projektowane do pracy w trudniejszych warunkach, na przykład do układania bezpośrednio w ziemi, pod wodą, na zewnątrz budynków lub w miejscach narażonych na uszkodzenia mechaniczne. Zatem, choć każdy kabel zawiera przewody, nie każdy przewód jest kablem.

Skutki złego doboru przewodów: od przegrzewania po ryzyko pożaru

Niewłaściwy dobór przewodów elektrycznych to prosta droga do poważnych problemów, które mogą mieć katastrofalne skutki. Oszczędność w tym obszarze to pozorna oszczędność, która może kosztować znacznie więcej niż początkowe wydatki. Oto najczęstsze negatywne konsekwencje:

• Przegrzewanie się izolacji: Zbyt mały przekrój przewodu w stosunku do obciążenia prądowego powoduje jego nadmierne nagrzewanie. Wysoka temperatura degraduje izolację, czyniąc ją kruchą i podatną na pęknięcia, co zwiększa ryzyko zwarcia.
• Ryzyko zwarć i uszkodzeń sprzętu: Uszkodzona izolacja lub niewłaściwe połączenia mogą prowadzić do zwarć. Te z kolei nie tylko wyłączają zasilanie, ale mogą także uszkodzić podłączone urządzenia, a nawet całą instalację.
• Ryzyko pożaru: Przegrzewające się przewody, szczególnie te o uszkodzonej izolacji, są jedną z najczęstszych przyczyn pożarów w domach. Iskrzenie lub łuk elektryczny może zapalić materiały łatwopalne znajdujące się w pobliżu.
• Porażenie prądem: Uszkodzona izolacja przewodu, zwłaszcza w połączeniu z wilgocią lub dotykiem, stwarza bezpośrednie zagrożenie porażenia prądem dla domowników.
• Niestabilność działania instalacji: Zbyt cienkie przewody powodują większe spadki napięcia, co może skutkować niestabilną pracą urządzeń, ich szybszym zużyciem, a nawet niemożnością uruchomienia.

Jak czytać oznaczenia na przewodach? Kompletny przewodnik po symbolach i normach

Zrozumienie oznaczeń na przewodach jest kluczowe dla każdego, kto chce świadomie i bezpiecznie pracować z elektrycznością lub zlecać takie prace. System oznaczeń w Polsce opiera się na kodzie literowym i cyfrowym, który szczegółowo opisuje budowę i materiały, a wszystko to jest regulowane przez Polskie Normy (PN). Dzięki temu, patrząc na przewód, jesteśmy w stanie od razu poznać jego przeznaczenie i właściwości.

Litery mają znaczenie: Co kryje się za skrótami YDY, YDYp, OMY i LgY?

Polskie oznaczenia przewodów są bardzo logiczne i informacyjne. Każda litera ma swoje konkretne znaczenie:

• Materiał żyły: Jeśli w oznaczeniu brakuje litery określającej materiał, oznacza to, że żyła jest wykonana z miedzi. Litera A na początku oznaczenia wskazuje na żyłę aluminiową.
• Budowa żyły: Litera D oznacza żyłę typu drut, czyli sztywną, jednodrutową. Litera L oznacza żyłę typu linka, czyli giętką, wielodrutową.
• Materiał izolacji/powłoki: Litera Y jest najczęściej spotykana i oznacza izolację lub powłokę wykonaną z polwinitu PVC (polichlorku winylu). Jest to materiał o dobrych właściwościach izolacyjnych i odporności na wilgoć.
• Konstrukcja przewodu: Litera p na końcu oznaczenia, jak w YDYp, wskazuje, że jest to przewód płaski. Litera t oznacza przewód wtynkowy.

Przykładowo, YDY oznacza przewód miedziany (brak litery), z żyłami typu drut (D), w izolacji i powłoce z polwinitu (Y). YDYp to to samo, ale w wersji płaskiej. OMY to przewód oponowy (O), miedziany (brak litery), z żyłami typu linka (M – od "miękki" lub "wielodrutowy", w tym kontekście to linka) i w izolacji z polwinitu (Y). Natomiast LgY to przewód z żyłą typu linka (L), giętki (g) i w izolacji z polwinitu (Y).

Dekodowanie symboli: Budowa żyły (Drut vs Linka) i materiał izolacji (Y)

Zrozumienie budowy żyły jest kluczowe dla wyboru odpowiedniego przewodu. Żyła typu drut (symbol D) to pojedynczy, sztywny przewodnik. Jest idealna do instalacji stałych, podtynkowych, gdzie przewody nie są często ruszane ani zginane. Jej sztywność ułatwia układanie w bruzdach i mocowanie. Z kolei żyła typu linka (symbol L lub w starszych oznaczeniach M) składa się z wielu cienkich drucików skręconych razem, co nadaje jej dużą giętkość. Jest to niezbędne w przypadku urządzeń ruchomych, przedłużaczy czy wszędzie tam, gdzie przewód będzie często zginany. Stosowanie linki w instalacjach stałych jest niewskazane ze względu na trudności w prawidłowym i trwałym połączeniu jej z zaciskami śrubowymi, co może prowadzić do luzowania się połączeń i przegrzewania.

Materiał izolacji, oznaczany literą Y (polwinit PVC), jest niezwykle powszechny ze względu na swoje wszechstronne właściwości. Polichlorek winylu (PVC) jest dobrym izolatorem elektrycznym, wykazuje odporność na wilgoć, a także w pewnym stopniu na ogień (jest samogasnący). Dzięki temu przewody z izolacją PVC są szeroko stosowane w instalacjach domowych i przemysłowych, zapewniając odpowiedni poziom bezpieczeństwa i trwałości.

Liczby też mówią wiele: Jak interpretować zapisy typu "3x2, 5" i "450/750V"?

Oprócz liter, liczby w oznaczeniach przewodów dostarczają równie ważnych informacji:

• Liczba żył i przekrój: Zapis typu "3x2,5" jest jednym z najważniejszych. Oznacza on, że przewód składa się z 3 żył, a każda z tych żył ma przekrój 2,5 mm². Przekrój żyły, wyrażony w milimetrach kwadratowych (mm²), jest kluczowy dla określenia obciążalności prądowej przewodu. Im większy przekrój, tym większy prąd przewód może bezpiecznie przenosić bez nadmiernego nagrzewania.
• Napięcie znamionowe: Oznaczenie takie jak "450/750V" informuje o nominalnym napięciu pracy przewodu. Pierwsza wartość (450V) to maksymalne napięcie między żyłą a ziemią (uziemieniem), natomiast druga wartość (750V) to maksymalne napięcie między dwiema żyłami przewodu. Jest to bardzo ważny parametr, ponieważ przewód musi być zawsze dobrany do napięcia panującego w instalacji, aby zapewnić bezpieczeństwo i niezawodność.

Pamiętajmy, że te liczby to nie tylko dane techniczne, ale przede wszystkim wytyczne bezpieczeństwa, które chronią nas przed awariami i zagrożeniami.

Norma PN-EN a stare oznaczenia – co musisz wiedzieć, remontując instalację?

Świat norm elektrycznych dynamicznie się zmienia, a wraz z nim oznaczenia przewodów. Nowe instalacje muszą być bezwzględnie zgodne z aktualnymi normami PN-EN, które harmonizują polskie przepisy z europejskimi standardami. Jednakże, w starszych budynkach, zwłaszcza tych z lat 70., 80. czy 90., można natknąć się na przewody z dawniejszymi oznaczeniami, które mogą być dla laika niezrozumiałe. Na przykład, zamiast YDY, można było spotkać OMY (w innym kontekście niż obecnie) lub inne skróty. W przypadku remontów lub modernizacji starych instalacji, zawsze należy zachować szczególną ostrożność. Moja rada jest taka: jeśli nie jesteś pewien, co masz w ścianie, zawsze konsultuj się z wykwalifikowanym elektrykiem. Tylko specjalista jest w stanie prawidłowo zidentyfikować stare przewody, ocenić ich stan i zapewnić, że nowa część instalacji będzie bezpieczna i zgodna z obecnymi przepisami.

Kolory izolacji to Twój drogowskaz! Jak nie popełnić błędu przy podłączaniu?

Prawidłowa identyfikacja żył za pomocą kolorów izolacji jest absolutnie krytyczna dla bezpieczeństwa i prawidłowego funkcjonowania instalacji elektrycznej. To podstawowa zasada, którą każdy, kto ma do czynienia z elektrycznością, musi znać i bezwzględnie przestrzegać. Kolory te nie są przypadkowe – są ujednolicone normą PN-HD 308 S2: 2007, co gwarantuje spójność i bezpieczeństwo w całej Europie.

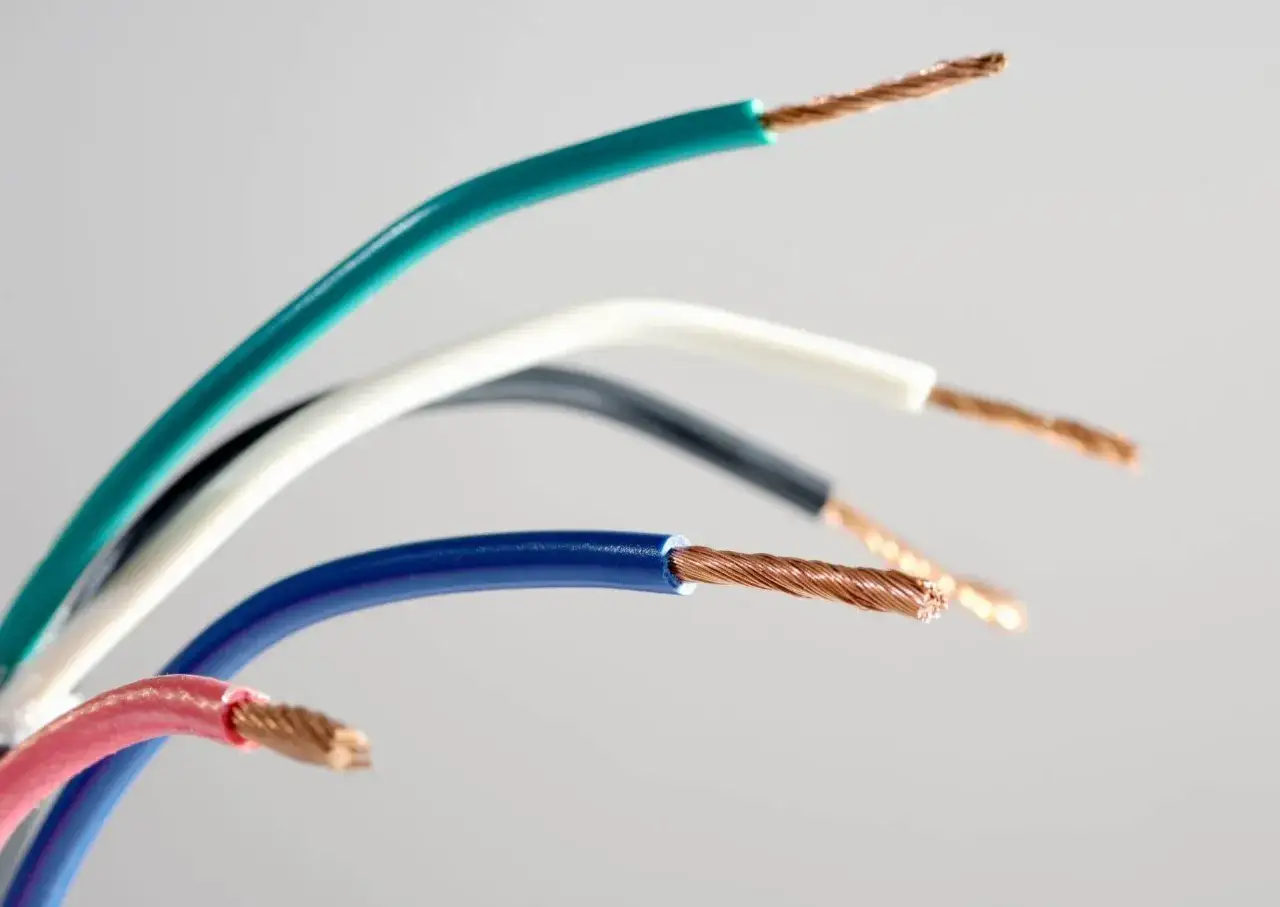

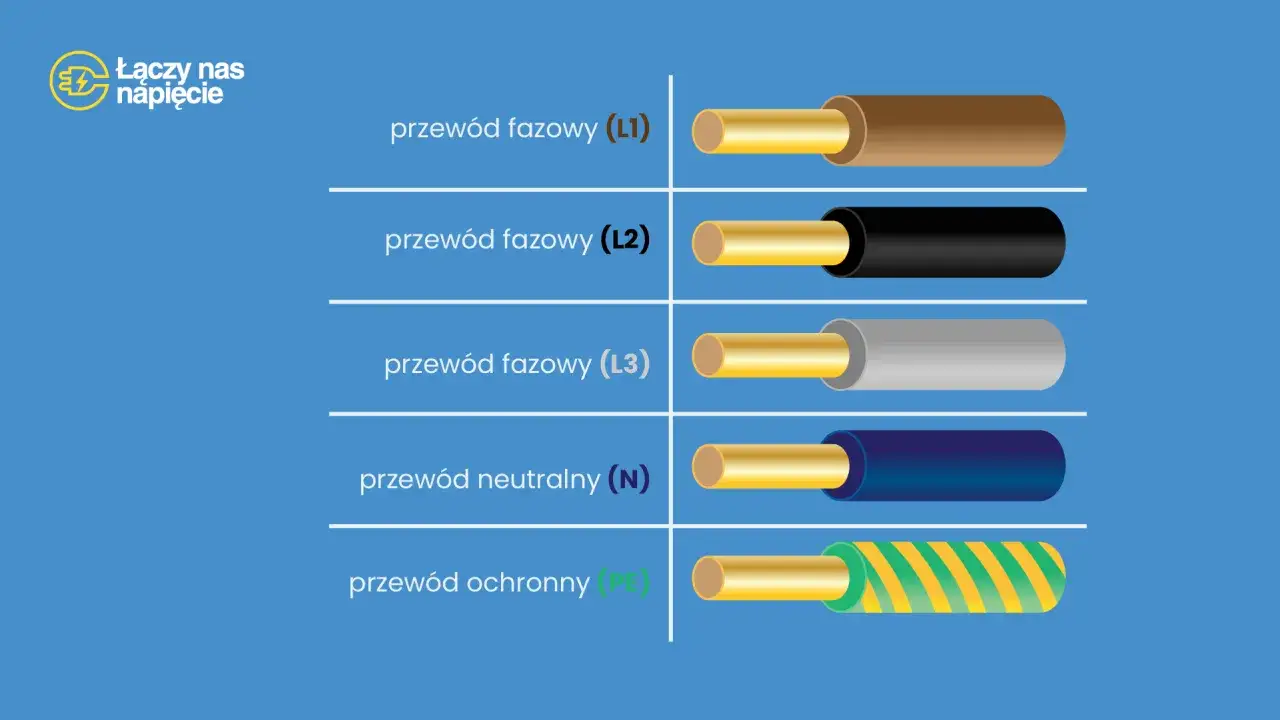

Brązowy, czarny, szary – przewód fazowy (L), czyli tam, gdzie "jest prąd"

Przewód fazowy, oznaczany literą L (Line), to ten, który doprowadza prąd elektryczny do urządzenia. Jest to żyła "pod napięciem", co oznacza, że dotknięcie jej bez odpowiednich środków bezpieczeństwa grozi porażeniem. Standardowe kolory przewodu fazowego to brązowy, czarny lub szary. W starszych instalacjach można spotkać również czerwony, ale obecnie te trzy kolory są dominujące. Zawsze należy traktować przewód fazowy z najwyższą ostrożnością i zakładać, że jest pod napięciem, dopóki nie zostanie to sprawdzone i potwierdzone.

Niebieski – rola przewodu neutralnego (N) w domowej instalacji

Przewód neutralny, oznaczany literą N (Neutral), stanowi drogę powrotną dla prądu do źródła zasilania, zamykając obwód elektryczny. Jego standardowym kolorem jest niebieski. Choć w normalnych warunkach pracy przewód neutralny powinien być na potencjale zbliżonym do ziemi (czyli bezpiecznym), nie należy go traktować jako całkowicie bezpiecznego. W przypadku awarii, niewłaściwego podłączenia lub asymetrii obciążenia, na przewodzie N może pojawić się napięcie. Dlatego zawsze należy zachować ostrożność i odłączyć zasilanie przed przystąpieniem do jakichkolwiek prac.

Żółto-zielony – przewód ochronny (PE), Twój anioł stróż chroniący przed porażeniem

Przewód ochronny, oznaczany symbolami PE (Protective Earth), jest absolutnym aniołem stróżem każdej instalacji elektrycznej. Jego charakterystyczny, niepowtarzalny kolor – żółto-zielony – sprawia, że jest łatwo rozpoznawalny. Jego głównym zadaniem jest ochrona przed porażeniem elektrycznym. W przypadku awarii izolacji urządzenia (np. gdy faza dotknie metalowej obudowy), przewód PE bezpiecznie odprowadza prąd upływowy do ziemi. To powoduje natychmiastowe zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego lub bezpiecznika), odcinając zasilanie i chroniąc użytkownika przed niebezpiecznym napięciem na obudowie. Nigdy nie wolno go pomijać, używać do innych celów ani podłączać w niewłaściwy sposób.

Zawsze należy bezwzględnie przestrzegać standardowych kolorów izolacji żył. Niewłaściwe podłączenie może prowadzić do poważnego zagrożenia życia lub uszkodzenia sprzętu.

Jaki przewód do czego? Praktyczne zastosowanie najpopularniejszych typów w instalacji domowej

Po omówieniu oznaczeń i kolorów, przejdźmy do najbardziej praktycznej części – doboru przewodów do konkretnych zastosowań w domu. Ta sekcja ma dostarczyć konkretnych wskazówek, pomagając użytkownikowi dobrać odpowiedni przewód do każdego zadania, bazując na wcześniej omówionych oznaczeniach i typach. Pamiętaj, że każdy wybór powinien być podyktowany bezpieczeństwem i zgodnością z normami.

Przewody do gniazdek i oświetlenia – standard w każdej instalacji (YDY i YDYp)

Przewody typu YDY i YDYp to absolutna podstawa w instalacjach stałych w budownictwie mieszkaniowym. Są to przewody z żyłami miedzianymi typu drut, w izolacji i powłoce z polwinitu PVC, przeznaczone do układania pod tynkiem lub natynkowo. Wersja "p" (płaska) jest szczególnie popularna, ponieważ ułatwia montaż w bruzdach i pod tynkiem.

• Oświetlenie: Do obwodów oświetleniowych, gdzie obciążenie prądowe jest stosunkowo niskie (zwłaszcza przy nowoczesnym oświetleniu LED), standardowym i wystarczającym wyborem jest przewód YDYp 3x1,5 mm². Trzy żyły (faza, neutralny, ochronny) o przekroju 1,5 mm² zapewniają bezpieczne i niezawodne zasilanie większości punktów świetlnych.
• Gniazdka: Dla gniazd wtykowych ogólnego przeznaczenia, gdzie podłącza się różnorodne urządzenia (od ładowarek po odkurzacze czy czajniki), wymagany jest większy przekrój. Standardem jest przewód YDYp 3x2,5 mm². Zapewnia on odpowiednią obciążalność prądową, minimalizując ryzyko przegrzewania.

Zasilanie urządzeń przenośnych – kiedy sięgnąć po elastyczne przewody OMY i OWY?

Do zasilania urządzeń ruchomych i przenośnych, takich jak sprzęt AGD (lodówki, pralki, odkurzacze), lampki stołowe, radia czy przedłużacze, niezbędne są przewody o dużej elastyczności. Tutaj wkraczają przewody typu OMY i OWY. Są to przewody oponowe, z żyłami typu linka, co sprawia, że są odporne na wielokrotne zginanie i rozciąganie. Ich izolacja jest zaprojektowana tak, aby wytrzymać warunki użytkowania w otoczeniu domowym.

Stanowczo zaznaczam: przewodów OMY i OWY NIE NALEŻY stosować do stałych instalacji podtynkowych. Ich izolacja jest zbyt cienka i nieodporna na uszkodzenia mechaniczne w ścianie, co mogłoby prowadzić do poważnych zagrożeń. Są one przeznaczone wyłącznie do połączeń ruchomych i elastycznych.

Kable do zadań specjalnych: zasilanie ogrodu i garażu (YKY)

Gdy potrzebujemy zasilić obiekty poza głównym budynkiem, takie jak garaż, altana, oświetlenie ogrodowe czy system nawadniania, standardowe przewody instalacyjne mogą nie wystarczyć. W takich przypadkach sięgamy po kable typu YKY. Są to kable o wzmocnionej izolacji i powłoce zewnętrznej, często z dodatkowymi warstwami ochronnymi, które sprawiają, że są odporne na wilgoć, uszkodzenia mechaniczne i zmienne warunki atmosferyczne. Kable YKY są przeznaczone do układania bezpośrednio w ziemi (w odpowiednim wykopie i z zachowaniem zasad ochrony mechanicznej) lub w miejscach narażonych na trudne warunki. Ich solidna konstrukcja gwarantuje długotrwałą i bezpieczną pracę w wymagającym środowisku zewnętrznym.

Precyzja w rozdzielnicy i automatyce: Zastosowanie przewodów LgY

W miejscach, gdzie wymagana jest duża precyzja montażu, elastyczność i możliwość łatwego prowadzenia przewodów w ciasnych przestrzeniach, takich jak szafy sterownicze, rozdzielnice elektryczne, panele automatyki czy nawet instalacje w motoryzacji, stosuje się jednożyłowe, giętkie przewody typu LgY. Ich budowa (żyła typu linka) pozwala na swobodne kształtowanie i prowadzenie wewnątrz obudów, co jest kluczowe przy łączeniu poszczególnych komponentów. Przewody LgY są dostępne w różnych kolorach izolacji, co ułatwia identyfikację poszczególnych obwodów w złożonych układach sterowania.

Przekrój ma znaczenie: Jak dobrać grubość żyły do obciążenia?

Przekrój przewodu to jeden z najważniejszych parametrów, który decyduje o jego zdolności do bezpiecznego przewodzenia prądu. Niewłaściwy dobór, czyli zastosowanie zbyt cienkiego przewodu do danego obciążenia, grozi przegrzewaniem się, uszkodzeniem izolacji, zadziałaniem zabezpieczeń, a w najgorszym przypadku – pożarem. Zawsze należy dobierać przekrój z niewielkim zapasem, aby zapewnić margines bezpieczeństwa i stabilność pracy instalacji.

Standard dla oświetlenia: Dlaczego 1, 5 mm² to najczęstszy wybór?

Przekrój 1,5 mm² jest powszechnie przyjętym standardem dla większości obwodów oświetleniowych w domach i mieszkaniach. Wynika to z faktu, że obciążenie prądowe w tych obwodach jest zazwyczaj stosunkowo niskie. Współczesne oświetlenie, zwłaszcza to oparte na technologii LED, charakteryzuje się bardzo niskim poborem mocy. Przewód o przekroju 1,5 mm² jest w stanie bezpiecznie przenieść prąd wystarczający do zasilenia wielu punktów świetlnych, jednocześnie będąc rozwiązaniem ekonomicznym i łatwym w montażu.

Standard dla gniazdek: Kiedy absolutnie musisz użyć przekroju 2, 5 mm²?

Dla obwodów gniazd wtykowych ogólnego przeznaczenia, przekrój 2,5 mm² jest absolutnym minimum i powinien być zawsze stosowany. Gniazdka zasilają szeroką gamę urządzeń, od tych o niskiej mocy po te bardziej wymagające, takie jak odkurzacze, czajniki elektryczne, suszarki do włosów czy tostery. Te urządzenia mogą chwilowo lub stale pobierać znaczny prąd. Przewód o przekroju 2,5 mm² zapewnia odpowiednią obciążalność prądową, zapobiegając nadmiernemu nagrzewaniu się i ryzyku przegrzania instalacji. Stosowanie cieńszych przewodów w obwodach gniazd jest niedopuszczalne i niebezpieczne.

Urządzenia dużej mocy (płyta indukcyjna, piekarnik) – jaki przekrój zapewni bezpieczeństwo?

Urządzenia o bardzo dużej mocy, takie jak płyty indukcyjne, piekarniki elektryczne, bojlery, ogrzewacze wody czy pompy ciepła, wymagają szczególnej uwagi przy doborze przewodów. Ich zapotrzebowanie na prąd jest na tyle wysokie, że standardowe przekroje 1,5 mm² czy 2,5 mm² są niewystarczające. Dla takich odbiorników często konieczne są przewody o przekroju 4 mm², a w niektórych przypadkach nawet 6 mm². Co więcej, urządzenia te powinny być zasilane z dedykowanych obwodów, wyposażonych w odpowiednie zabezpieczenia nadprądowe. W przypadku planowania instalacji dla takich odbiorników, konieczność konsultacji z wykwalifikowanym elektrykiem jest bezdyskusyjna. Tylko specjalista jest w stanie prawidłowo obliczyć wymagany przekrój i dobrać odpowiednie zabezpieczenia, zapewniając bezpieczeństwo i zgodność z przepisami.

Miedź czy aluminium? Spór o materiał, który ma znaczenie dla Twojego portfela i bezpieczeństwa

Odwieczny dylemat wyboru między miedzią a aluminium w instalacjach elektrycznych to temat, który ma znaczenie zarówno dla portfela, jak i, co ważniejsze, dla bezpieczeństwa. Choć aluminium jest tańsze, miedź stała się niekwestionowanym standardem w nowoczesnym budownictwie, a to z bardzo konkretnych powodów związanych z bezpieczeństwem i wydajnością. Według danych ze Strefy Inżyniera, miedziane przewody są preferowane w nowoczesnych instalacjach ze względu na ich niezawodność.

Dlaczego miedź jest dziś standardem w budownictwie mieszkaniowym?

Miedź zdominowała rynek przewodów instalacyjnych w budownictwie mieszkaniowym z wielu istotnych przyczyn, które bezpośrednio przekładają się na bezpieczeństwo i trwałość instalacji:

• Lepsza przewodność: Miedź ma znacznie wyższą przewodność elektryczną niż aluminium. Oznacza to, że przy tym samym przekroju, przewód miedziany może bezpiecznie przenosić większy prąd lub, co ważniejsze, przy tym samym prądzie nagrzewa się znacznie mniej. To minimalizuje straty energii i ryzyko przegrzewania.
• Większa wytrzymałość mechaniczna: Miedź jest materiałem bardziej odpornym na rozciąganie, zginanie i uszkodzenia mechaniczne. Ułatwia to montaż, zmniejsza ryzyko uszkodzeń podczas instalacji i zwiększa ogólną trwałość przewodów w ścianach.
• Odporność na utlenianie: Miedź tworzy na swojej powierzchni stabilną warstwę tlenków, która nie pogarsza znacząco jakości połączeń elektrycznych. W przeciwieństwie do aluminium, które utlenia się znacznie intensywniej, tworząc warstwę o dużej rezystancji, co prowadzi do przegrzewania się styków.
• Mniejsze ryzyko pożaru: Dzięki stabilniejszym połączeniom, mniejszemu utlenianiu i lepszej przewodności, instalacje miedziane są znacznie bezpieczniejsze pod względem pożarowym. Eliminują one wiele problemów, które były plagą starych instalacji aluminiowych.
• Zgodność z normami: Nowoczesne normy i praktyki budowlane jednoznacznie preferują miedź w wewnętrznych instalacjach, uznając ją za materiał zapewniający najwyższy poziom bezpieczeństwa i niezawodności.

Przewody aluminiowe – kiedy ich stosowanie jest jeszcze dopuszczalne?

Przewody aluminiowe, choć tańsze, mają szereg wad, które sprawiły, że praktycznie wycofano je z wewnętrznych instalacji mieszkaniowych. Najważniejsze z nich to niższa przewodność (wymagająca większych przekrojów dla tego samego obciążenia), tendencja do "pełzania" (czyli odkształcania się pod naciskiem zacisków, co prowadzi do luzowania połączeń i przegrzewania) oraz silne utlenianie się na powierzchni, które zwiększa rezystancję połączeń. Ze względu na te wady, aluminium jest obecnie rzadko stosowane w wewnętrznych instalacjach domowych.

Jego użycie jest jednak nadal dopuszczalne w specyficznych sytuacjach, gdzie jego wady są mniej krytyczne lub można je skompensować. Dotyczy to przede wszystkim linii zasilających o bardzo dużych przekrojach, na przykład głównych przyłączy energetycznych do budynków, gdzie duży przekrój kompensuje niższą przewodność, a połączenia są wykonywane specjalnymi technikami i podlegają regularnym kontrolom. Aluminium jest również spotykane w niektórych instalacjach przemysłowych lub w liniach napowietrznych, gdzie masa i koszt są kluczowe, a warunki pracy pozwalają na stosowanie tego materiału. Ważne jest, aby pamiętać, że w takich przypadkach konieczne jest stosowanie specjalnych złączek i technik montażu, które minimalizują ryzyko związane z właściwościami aluminium.

Najczęstsze błędy przy wyborze i układaniu przewodów elektrycznych – jak ich unikać?

Nawet z najlepszą wiedzą, łatwo o błędy, zwłaszcza w tak wrażliwej dziedzinie jak elektryka. Ta sekcja ma na celu wskazanie najczęstszych pułapek i udzielenie porad, jak ich unikać, aby zapewnić maksymalne bezpieczeństwo instalacji i domowników. Moje doświadczenie pokazuje, że powtarzają się pewne schematy, których świadomość może uchronić przed poważnymi konsekwencjami.

Błąd nr 1: Stosowanie przewodów OMY do instalacji podtynkowej

To jeden z najpoważniejszych i niestety wciąż spotykanych błędów. Elastyczne przewody typu OMY/OWY są absolutnie nieodpowiednie do stałych instalacji podtynkowych. Ich izolacja jest zaprojektowana do elastycznego użytkowania i jest zbyt cienka, aby zapewnić odpowiednią ochronę mechaniczną w ścianie. Układanie ich pod tynkiem sprawia, że są podatne na uszkodzenia podczas prac wykończeniowych (np. wiercenia) oraz na degradację w wyniku nacisku czy wilgoci. Może to prowadzić do zwarć, porażenia lub, w najgorszym przypadku, pożaru. Przewody OMY/OWY są przeznaczone wyłącznie do połączeń ruchomych, takich jak kable zasilające urządzenia AGD czy przedłużacze.

Błąd nr 2: Zbyt mały przekrój żył w stosunku do obciążenia

Ponownie podkreślam, jak ważne jest prawidłowe dobranie przekroju przewodu do przewidywanego obciążenia. To kolejny błąd, który często wynika z chęci oszczędności. Zbyt mały przekrój żył w stosunku do prądu, który ma przez nie płynąć, prowadzi do nadmiernego nagrzewania się przewodów. Wysoka temperatura nie tylko uszkadza izolację, ale także zwiększa rezystancję, co prowadzi do większych strat energii i spadków napięcia. W efekcie może to skutkować częstym zadziałaniem zabezpieczeń (wybijaniem "korków"), uszkodzeniem podłączonych urządzeń, a w skrajnych przypadkach – doprowadzić do pożaru. Zawsze zalecam stosowanie przekroju z niewielkim zapasem, aby mieć pewność, że instalacja będzie działać bezpiecznie i niezawodnie przez długie lata.

Przeczytaj również: Kabel solarny 4 czy 6 – który wybór zminimalizuje straty energii?

Błąd nr 3: Prowadzenie przewodów w nieodpowiednich miejscach (np. blisko źródeł ciepła)

Niewłaściwe prowadzenie przewodów elektrycznych to często pomijany, ale bardzo niebezpieczny błąd. Przewody muszą być układane w sposób, który chroni je przed uszkodzeniami i nadmiernym nagrzewaniem. Oto kilka przykładów, których należy unikać:

• Prowadzenie przewodów w pobliżu źródeł ciepła: Układanie kabli obok rur grzewczych, kominów, pieców czy innych źródeł wysokiej temperatury może spowodować szybką degradację izolacji, co w konsekwencji prowadzi do zwarć i pożarów.
• Brak ochrony mechanicznej: Przewody układane w miejscach narażonych na uszkodzenia mechaniczne (np. w listwach przypodłogowych, na poddaszach, w garażach) muszą być odpowiednio chronione, na przykład w rurkach instalacyjnych, korytkach kablowych lub specjalnych kanałach. Brak takiej ochrony to prosta droga do przecięcia, przetarcia izolacji i zagrożenia.
• Zbyt ciasne upychanie przewodów: Wpychanie zbyt wielu przewodów do jednej rurki instalacyjnej lub ciasnej przestrzeni utrudnia odprowadzanie ciepła, co prowadzi do ich przegrzewania, nawet jeśli ich przekroje są prawidłowo dobrane.

Zawsze należy przestrzegać zasad sztuki budowlanej i norm dotyczących prowadzenia instalacji elektrycznych, co zapewni ich długotrwałą i bezpieczną pracę.
