Podłączenie kabli do miernika, czyli multimetru, to kluczowy krok w dokładnym pomiarze napięcia, prądu i oporu. Aby zapewnić precyzyjność pomiarów, należy przestrzegać kilku istotnych zasad. Właściwe podłączenie kabli, a także zrozumienie ich kolorów, ma ogromne znaczenie dla bezpieczeństwa i dokładności wyników. W tym artykule przedstawimy, jak prawidłowo podłączyć kable do miernika, aby uniknąć błędów i uzyskać wiarygodne pomiary.
Zarówno początkujący, jak i doświadczeni użytkownicy powinni być świadomi, jak ważne jest odpowiednie ustawienie multimetr na właściwy tryb oraz sprawdzenie stanu kabli przed rozpoczęciem pomiarów. Właściwe zrozumienie tych elementów pozwoli uniknąć nieprzyjemnych niespodzianek i zagwarantuje bezpieczeństwo podczas pracy z urządzeniami elektrycznymi.
Najistotniejsze informacje:
- Czerwony kabel oznacza biegun dodatni i powinien być podłączony do portu „VΩmA” lub „+”, a czarny kabel do portu „COM”.
- Przed podłączeniem kabli zawsze odłącz zasilanie z badanego obwodu, aby uniknąć uszkodzenia miernika i zagrożenia dla użytkownika.
- Multimetr należy ustawić na odpowiedni tryb pomiaru: napięcie, prąd lub opór, w zależności od potrzeb.
- Sprawdzaj stan kabli i końcówek przed użyciem, aby zapewnić dokładność pomiarów.
- Unikaj najczęstszych błędów, takich jak podłączanie kabli do niewłaściwych portów lub niewłaściwe ustawienie zakresu pomiarowego.
Jak prawidłowo podłączyć kable do miernika, aby uniknąć błędów
Prawidłowe podłączenie kabli do miernika jest kluczowe dla uzyskania dokładnych pomiarów elektrycznych. Właściwe połączenie zapewnia nie tylko precyzję wyników, ale również bezpieczeństwo użytkownika. Czerwony kabel, który oznacza biegun dodatni, powinien być podłączony do portu oznaczonego jako „VΩmA” lub „+”, natomiast czarny kabel, reprezentujący biegun ujemny, należy umieścić w porcie „COM”. Te podstawowe zasady są niezbędne dla każdego, kto chce korzystać z multimetru w sposób efektywny.
Podczas podłączania kabli należy pamiętać o kilku kluczowych krokach. Przede wszystkim, upewnij się, że multimetr jest odpowiednio skonfigurowany na tryb pomiaru, który chcesz wykonać. W zależności od tego, czy mierzysz napięcie, prąd czy opór, odpowiednio podłącz kable. Prawidłowe połączenie kabli jest pierwszym krokiem do uzyskania wiarygodnych pomiarów, dlatego warto zwrócić uwagę na szczegóły i unikać najczęstszych błędów.
Zrozumienie roli kolorów kabli w podłączeniu miernika
Kolory kabli mają istotne znaczenie w kontekście pomiarów elektrycznych. Czerwony kabel zazwyczaj oznacza biegun dodatni i jest używany do pomiarów napięcia oraz prądu. Z kolei czarny kabel pełni rolę bieguna ujemnego i jest podłączany do portu „COM”. Zrozumienie tych kolorów jest kluczowe, ponieważ niewłaściwe podłączenie kabli może prowadzić do błędnych wyników pomiarów lub, co gorsza, do uszkodzenia urządzenia.
- Czerwony kabel: biegun dodatni, port „VΩmA” lub „+”.
- Czarny kabel: biegun ujemny, port „COM”.
- Właściwe kolory kabli pomagają w uniknięciu pomyłek podczas pomiarów.
Krok po kroku: jak podłączyć kable do multimetru

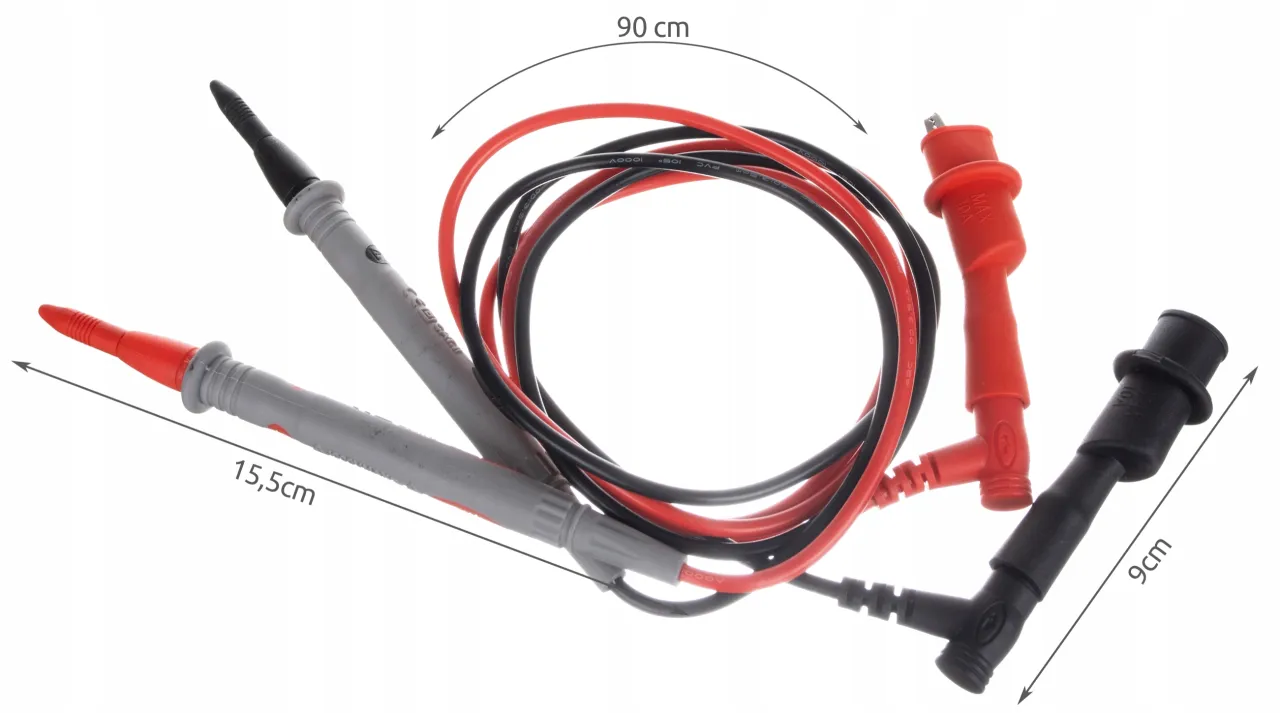

Aby poprawnie podłączyć kable do multimetru, zacznij od zidentyfikowania kolorów kabli. Czerwony kabel, oznaczający biegun dodatni, powinien być podłączony do portu oznaczonego jako „VΩmA” lub „+”. Następnie czarny kabel, który reprezentuje biegun ujemny, należy umieścić w porcie „COM”. Upewnij się, że wszystkie połączenia są stabilne i mocno osadzone.
Po podłączeniu kabli sprawdź, czy multimetr jest ustawiony na odpowiedni tryb pomiaru, w zależności od tego, co chcesz zmierzyć. Jeśli mierzysz napięcie, upewnij się, że multimetr jest ustawiony na „V”. W przypadku pomiaru prądu, jeśli przewidywana wartość przekracza 200 mA, przestaw czerwony kabel do portu oznaczonego jako „10A”. Po zakończeniu podłączania kabli, możesz przystąpić do pomiarów.
Dlaczego warto odłączyć zasilanie przed pomiarami
Odłączanie zasilania przed pomiarami jest kluczowym krokiem w zapewnieniu bezpieczeństwa oraz dokładności pomiarów. Mierzenie w obwodzie z zasilaniem może prowadzić do niebezpiecznych sytuacji, takich jak porażenie prądem lub uszkodzenie multimetru. Gdy multimetr jest podłączony do aktywnego obwodu, istnieje ryzyko, że niewłaściwe podłączenie kabli może spowodować zwarcie, co może skutkować poważnymi uszkodzeniami zarówno urządzenia, jak i obwodu.
Również, pomiar w obwodach pod napięciem może prowadzić do błędnych wyników. Gdy multimetr nie jest odpowiednio skonfigurowany, a zasilanie jest włączone, może to skutkować fałszywymi odczytami, które wprowadzą użytkownika w błąd. Dlatego, przed przystąpieniem do jakichkolwiek pomiarów, zawsze należy upewnić się, że obwód jest odłączony od źródła zasilania.
Jak sprawdzić stan kabli i końcówek przed użyciem
Sprawdzanie stanu kabli i końcówek przed użyciem jest niezbędne dla uzyskania dokładnych pomiarów i zapewnienia bezpieczeństwa. Najpierw należy dokładnie obejrzeć kable pod kątem widocznych uszkodzeń, takich jak przetarcia, pęknięcia czy zagięcia. Jeśli zauważysz jakiekolwiek uszkodzenia, takie jak odkryte przewody, nie należy ich używać, gdyż mogą one prowadzić do zwarcia lub porażenia prądem.
Oprócz wizualnej inspekcji, warto również sprawdzić końcówki kabli, które powinny być czyste i nieuszkodzone. Zanieczyszczenia, takie jak brud czy rdza, mogą wpływać na jakość połączenia i prowadzić do błędnych odczytów. Upewnij się, że końcówki są dobrze osadzone i mocno przylegają do portów multimetru, co zapewni stabilne połączenie podczas pomiarów.

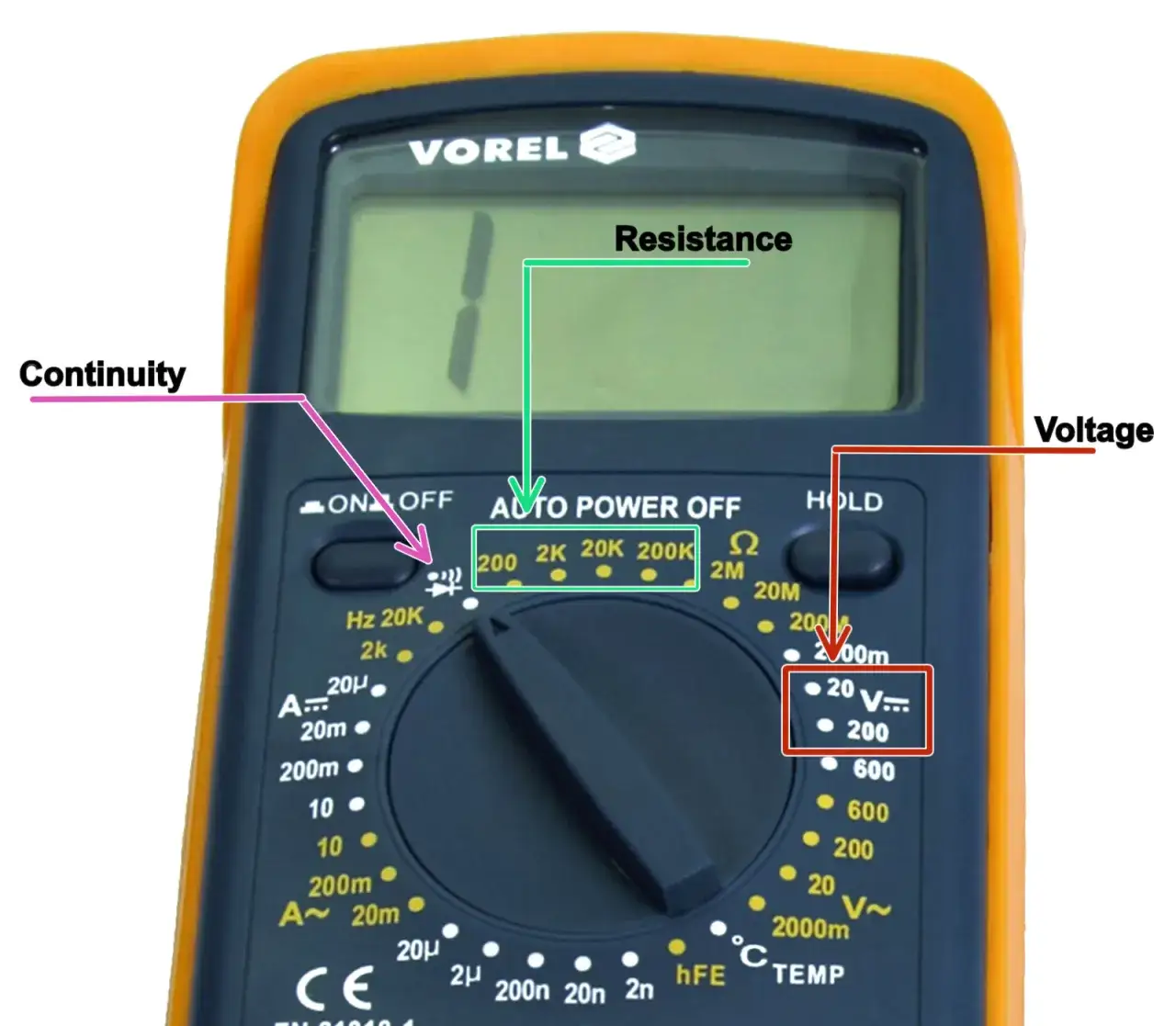

Jak ustawić multimetr na odpowiedni tryb pomiaru
Aby uzyskać dokładne pomiary za pomocą multimetru, kluczowe jest ustawienie go na odpowiedni tryb. Multimetry zazwyczaj oferują trzy główne tryby pomiarowe: napięcie, prąd i opór. Każdy z tych trybów ma swoje specyficzne zastosowanie i jest przeznaczony do pomiaru różnych parametrów elektrycznych. Ustawienie multimetru na właściwy tryb pozwala na uzyskanie wiarygodnych wyników oraz minimalizuje ryzyko uszkodzenia urządzenia.
W przypadku pomiaru napięcia, multimetr powinien być ustawiony na tryb „V”, co pozwala na pomiar napięcia woltów. Jeśli chcesz zmierzyć prąd, ustaw multimetr na tryb „A” (ampery). Z kolei tryb „Ω” (om) jest używany do pomiaru oporu. Każdy z tych trybów jest kluczowy dla uzyskania precyzyjnych wyników, dlatego ważne jest, aby przed rozpoczęciem pomiarów upewnić się, że multimetr jest odpowiednio skonfigurowany.
Wybór trybu: napięcie, prąd czy opór - co wybrać?
Wybór odpowiedniego trybu pomiaru jest kluczowy dla uzyskania wiarygodnych wyników. Jeżeli chcesz zmierzyć napięcie w obwodzie, wybierz tryb napięcia „V”. Dla pomiaru prądu, ustaw multimetr na „A”, co jest niezbędne do dokładnych pomiarów natężenia prądu. Natomiast, gdy chcesz określić opór, wybierz tryb „Ω”. Właściwy wybór trybu ma ogromne znaczenie, ponieważ niewłaściwe ustawienie może prowadzić do błędnych odczytów lub nawet uszkodzenia multimetru.
Jak rozpoznać, kiedy zmienić porty kabli w mierniku
W przypadku korzystania z multimetru, ważne jest, aby wiedzieć, kiedy i dlaczego należy zmienić porty kabli. Zazwyczaj, jeśli mierzysz napięcie lub opór, czerwony kabel powinien być podłączony do portu „VΩmA”. Jednak w sytuacji, gdy zamierzasz mierzyć prąd o wartości większej niż 200 mA, musisz przestawić czerwony kabel do portu oznaczonego jako „10A”. To pozwala na bezpieczne i dokładne pomiary prądu, unikając przeciążenia multimetru.
Innym przypadkiem, w którym warto zmienić porty, jest pomiar prądu w obwodzie, który może być pod napięciem. Upewnij się, że multimetr jest ustawiony na odpowiedni tryb, a porty są właściwie skonfigurowane. Niezmienienie portów w odpowiednich okolicznościach może prowadzić do błędnych odczytów lub uszkodzenia urządzenia. Dlatego ważne jest, aby zawsze dostosowywać porty kabli do aktualnych potrzeb pomiarowych.
Czytaj więcej: Czerwony i czarny kabel - który to plus i jak uniknąć błędów
Jak wykorzystać multimetr w zaawansowanych projektach elektrycznych
Multimetr to nie tylko podstawowe narzędzie do pomiaru napięcia, prądu i oporu, ale także wszechstronny instrument, który można wykorzystać w zaawansowanych projektach elektrycznych. Warto zainwestować czas w naukę bardziej skomplikowanych technik, takich jak analiza sygnałów AC, co pozwala na dokładne badanie fal sinusoidalnych i ich parametrów. Dzięki temu, możesz lepiej zrozumieć działanie urządzeń elektronicznych oraz identyfikować potencjalne problemy w obwodach.
Innym zastosowaniem multimetru jest diagnostyka układów elektronicznych w pojazdach. Używając multimetru, możesz sprawdzić nie tylko napięcia w różnych punktach obwodu, ale także zdiagnozować problemy z czujnikami i innymi komponentami. Wykorzystanie multimetru w takich sytuacjach pozwala na oszczędność czasu i pieniędzy, eliminując potrzebę korzystania z droższych narzędzi diagnostycznych. W miarę postępu technologii, multimetry stają się coraz bardziej zaawansowane, oferując funkcje, które mogą pomóc w jeszcze bardziej precyzyjnych pomiarach i analizach.
