Podłączenie 4-żyłowego kabla telefonicznego do gniazda RJ45 może wydawać się skomplikowane, ale w rzeczywistości jest to prosty proces, który można zrealizować samodzielnie. Standardowe gniazdo RJ45 ma 8 pinów, podczas gdy kabel telefoniczny dysponuje jedynie 4 żyłami. Kluczem do sukcesu jest zrozumienie, jak prawidłowo podłączyć te przewody, aby zapewnić stabilne połączenie telefoniczne.
W tym artykule przedstawimy krok po kroku, jak podłączyć kabel telefoniczny 4 żyłowy do RJ45, a także omówimy różnice między złączami RJ11 a RJ45. Dowiesz się, jakie narzędzia są potrzebne do tego zadania oraz jak unikać najczęstszych błędów, które mogą wystąpić podczas podłączania. Dzięki tym informacjom będziesz mógł bez problemu zrealizować to połączenie.Najistotniejsze informacje:
- Podłączenie 4-żyłowego kabla telefonicznego do RJ45 wymaga zrozumienia pinów.
- Najczęściej używane piny to 1, 2, 3 i 6, odpowiadające kolorom: czarny, czerwony, niebieski i biały.
- Proces podłączenia nie wymaga specjalnych narzędzi, ale należy upewnić się, że kabel jest w dobrym stanie.
- Oznaczenie gniazda jako telefoniczne jest kluczowe, aby uniknąć pomyłek z siecią LAN.
- Ważne jest, aby znać różnice między RJ11 a RJ45, aby wiedzieć, kiedy ich używać.
Jak prawidłowo podłączyć kabel telefoniczny 4 żyłowy do RJ45
Podłączenie 4-żyłowego kabla telefonicznego do gniazda RJ45 jest procesem, który wymaga uwagi i precyzji. Standardowe gniazdo RJ45 ma 8 pinów, ale kabel telefoniczny składa się tylko z 4 żył. Dlatego kluczowe jest, aby wiedzieć, które piny są używane do prawidłowego połączenia, aby zapewnić stabilne i funkcjonalne połączenie telefoniczne.
Ważne jest również, aby przestrzegać pewnych środków ostrożności podczas podłączania. Upewnij się, że kabel nie jest uszkodzony, a wszystkie połączenia są solidne. Oznaczenie gniazda jako telefoniczne pomoże uniknąć pomyłek z siecią LAN. W kolejnych krokach przedstawimy szczegółowy proces podłączania kabla telefonicznego do RJ45.
Krok po kroku: Proces podłączania kabla telefonicznego
Aby prawidłowo podłączyć kabel telefoniczny 4 żyłowy do RJ45, należy najpierw zrozumieć, które piny są odpowiednie do użycia. Najczęściej używane piny to 1, 2, 3 i 6. Przewody powinny być podłączone w następującej kolejności: czarny (pin 1), czerwony (pin 2), niebieski (pin 3) oraz biały z niebieskim paskiem (pin 6).

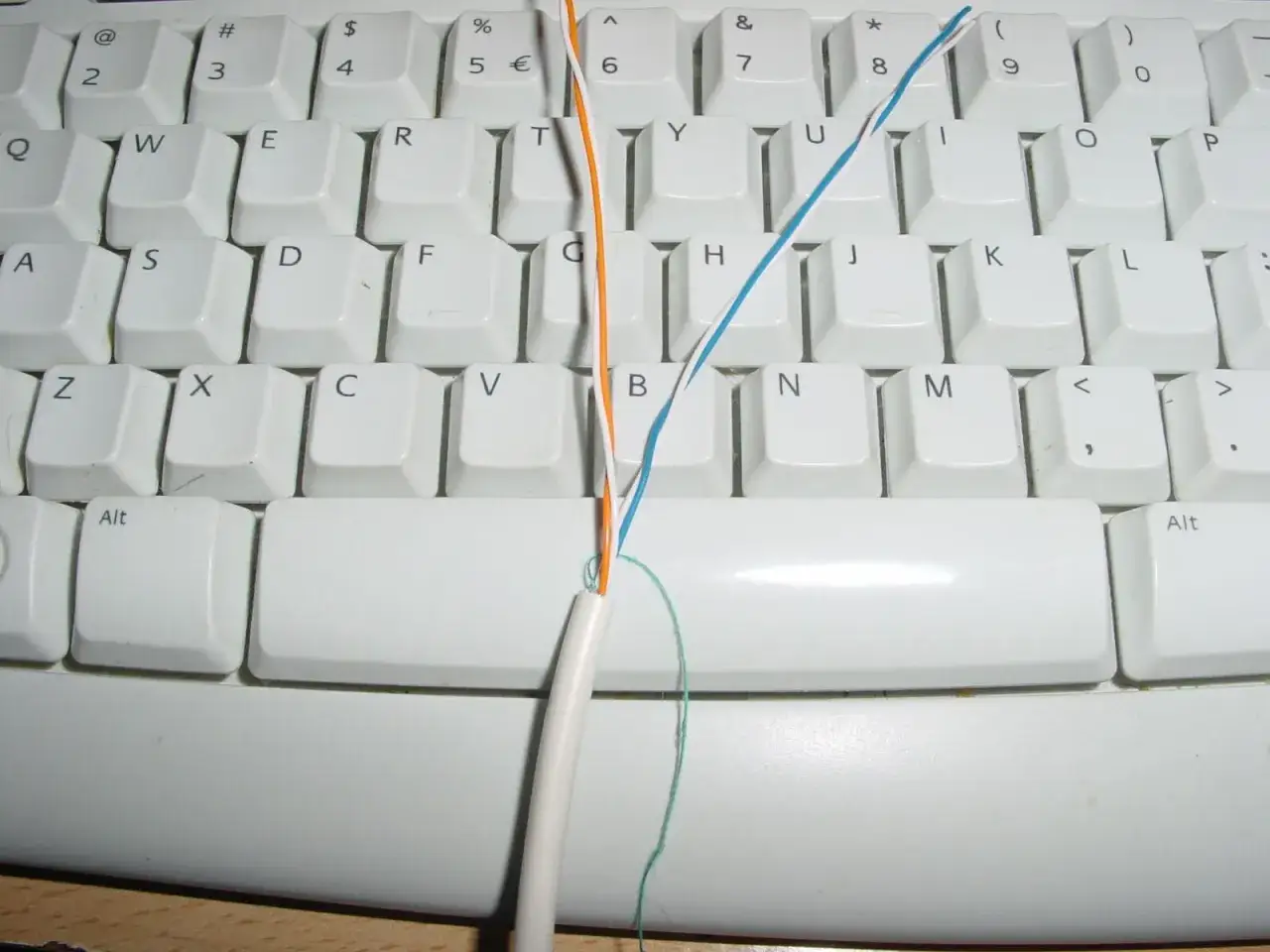

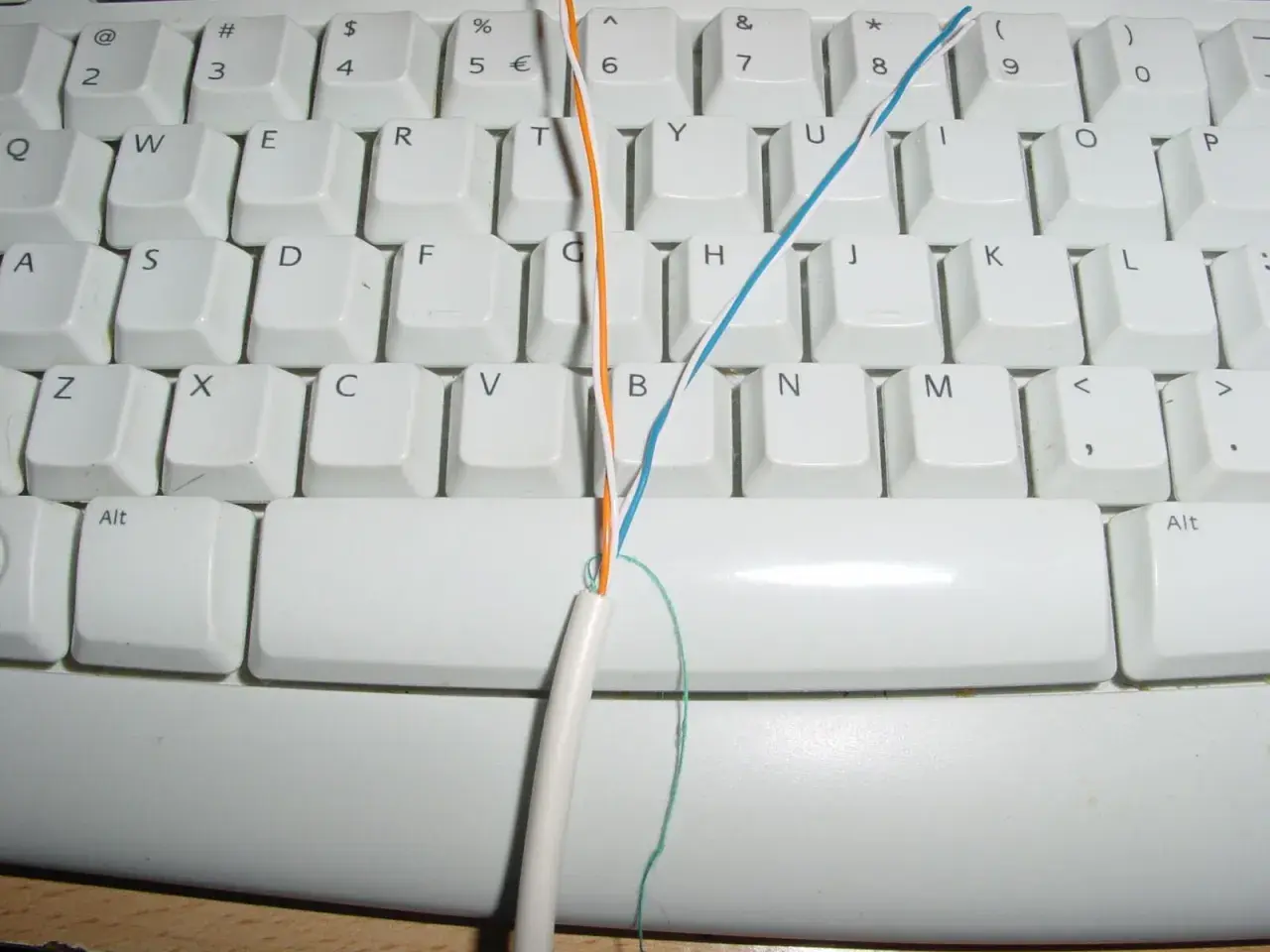

Teraz przystąpmy do samego procesu podłączania. Najpierw przygotuj kabel, usuwając jego izolację na końcach, aby odsłonić żyły. Następnie wciśnij odpowiednie przewody do odpowiednich pinów w gnieździe RJ45. Upewnij się, że każdy przewód jest dobrze osadzony, aby uniknąć problemów z połączeniem. Po zakończeniu podłączania, sprawdź, czy gniazdo jest poprawnie oznaczone jako telefoniczne, aby uniknąć pomyłek z innymi połączeniami.
Podsumowując, podłączenie 4-żyłowego kabla telefonicznego do RJ45 można zrealizować w kilku prostych krokach, pamiętając o odpowiednich pinach i kolorach. Zastosowanie się do powyższych wskazówek zapewni, że połączenie będzie działać prawidłowo.
| Pin | Kolor żyły |
| 1 | Czarny |
| 2 | Czerwony |
| 3 | Niebieski |
| 6 | Biały z niebieskim paskiem |
Jakie narzędzia są potrzebne do podłączenia kabla telefonicznego?
Aby prawidłowo podłączyć kabel telefoniczny 4 żyłowy do gniazda RJ45, potrzebne będą odpowiednie narzędzia. Kluczowe akcesoria to: ściągacz izolacji, narzędzie do zaciskania oraz tester kabli. Te narzędzia pomogą w przygotowaniu i wykonaniu połączenia w sposób bezpieczny i efektywny.
Ściągacz izolacji jest używany do usuwania zewnętrznej osłony kabla, co pozwala na dostęp do poszczególnych żył. Narzędzie do zaciskania służy do mocowania żył do złączy RJ45, zapewniając solidne połączenie. Tester kabli natomiast pomoże w weryfikacji poprawności połączenia po zakończeniu pracy, co jest kluczowe dla zapewnienia, że wszystko działa prawidłowo.
- Ściągacz izolacji - np. model Wera 05004030001, który ułatwia precyzyjne usuwanie izolacji.
- Narzędzie do zaciskania - polecany Krone Tool 1000 do łatwego zaciskania złączy.
- Tester kabli - Netgear ProSafe to świetny wybór do sprawdzania poprawności połączeń.
Jakie są główne różnice między złączami RJ11 a RJ45?
W przypadku złączy RJ11 i RJ45 istnieje kilka kluczowych różnic, które warto znać. Po pierwsze, RJ11 to złącze, które zazwyczaj ma 2 do 6 pinów, z czego standardowo używane są 4. Z kolei RJ45 posiada 8 pinów, co czyni go bardziej uniwersalnym i zdolnym do obsługi większej liczby sygnałów. RJ11 jest najczęściej stosowane w tradycyjnych liniach telefonicznych, podczas gdy RJ45 jest standardem w sieciach komputerowych, takich jak Ethernet.
W praktyce, RJ11 znajduje zastosowanie głównie w telefonach stacjonarnych i faksach, gdzie wystarczająca jest mniejsza liczba pinów. Z kolei RJ45 jest preferowane w instalacjach sieciowych, ponieważ pozwala na przesyłanie danych z wyższymi prędkościami. Dzięki większej liczbie pinów, RJ45 może obsługiwać różne protokoły komunikacyjne, co czyni go bardziej elastycznym rozwiązaniem w kontekście nowoczesnych technologii.
Kiedy używać RJ11, a kiedy RJ45 w instalacjach telefonicznych?
Wybór między złączem RJ11 a RJ45 zależy od specyficznych potrzeb instalacji. RJ11 jest idealnym rozwiązaniem dla tradycyjnych telefonów stacjonarnych, które nie wymagają szybkiego przesyłania danych. Użycie RJ11 jest również odpowiednie w przypadku faksów i prostych systemów alarmowych, gdzie wystarczająca jest komunikacja głosowa lub proste przesyłanie informacji.
Najczęstsze błędy przy podłączaniu kabla telefonicznego i jak ich unikać
Podczas podłączania kabel telefoniczny 4 żyłowy do gniazda RJ45, można popełnić kilka typowych błędów, które mogą prowadzić do problemów z połączeniem. Najczęstsze z nich to: nieprawidłowe podłączenie kolorów żył do pinów, pominięcie oznaczenia gniazda jako telefoniczne oraz użycie uszkodzonego kabla. Te błędy mogą skutkować brakiem sygnału lub zakłóceniami w komunikacji.
Aby uniknąć tych problemów, ważne jest, aby przed rozpoczęciem pracy dobrze zrozumieć, jak powinny być podłączone przewody. Upewnij się, że wszystkie żyły są w dobrym stanie i że gniazdo jest odpowiednio oznaczone. Dodatkowo, zawsze warto sprawdzić połączenia przed ich finalizacją, aby upewnić się, że wszystko jest prawidłowo wykonane.
Jakie błędy mogą wystąpić podczas podłączania kabla?
Podczas podłączania kabla telefonicznego do RJ45 mogą wystąpić różne błędy techniczne. Na przykład, nieprawidłowe przypisanie kolorów do pinów może prowadzić do braku sygnału. Często zdarza się również, że użytkownicy pomijają pin 6, co skutkuje niepełnym połączeniem. Innym problemem jest zbyt luźne włożenie przewodów do złącza, co może prowadzić do przerywania sygnału.
W praktyce, błędy mogą również dotyczyć samego kabla. Użycie uszkodzonego lub zużytego kabla telefonicznego może prowadzić do problemów z jakością połączenia. Warto również pamiętać, aby nie łączyć kabli telefonicznych z innymi typami kabli, co może powodować zakłócenia. Zrozumienie tych błędów pomoże w uniknięciu problemów podczas podłączania.
Jak skutecznie diagnozować problemy z połączeniem telefonicznym?
Diagnostyka problemów z połączeniem telefonicznym po podłączeniu kabel telefoniczny 4 żyłowy do RJ45 może być kluczowa dla zapewnienia jego prawidłowego działania. W pierwszej kolejności warto wykorzystać tester kabli, który pomoże sprawdzić, czy wszystkie połączenia są prawidłowe. Tester ten może wykrywać błędy w pinach, co jest niezwykle pomocne w identyfikacji źródła problemu. Inną metodą jest użycie multimetru do pomiaru ciągłości przewodów, co pozwala na upewnienie się, że nie ma przerw w przewodach.
Po przeprowadzeniu testów, warto także zwrócić uwagę na jakość sygnału. Jeśli jakość połączenia jest niska, może to wskazywać na problemy z samym kablem lub złączeniem. Dobrą praktyką jest także sprawdzenie, czy gniazdo jest odpowiednio oznaczone jako telefoniczne, co zapobiegnie pomyłkom z innymi typami połączeń. W przypadku wystąpienia problemów, warto także porównać wyniki z innymi działającymi połączeniami, aby ustalić, czy problem dotyczy tylko konkretnego kabla, czy też jest szerszym zagadnieniem.
Czytaj więcej: Jak założyć końcówkę do kabla antenowego - uniknij typowych błędów
Jak wykorzystać nowoczesne technologie w instalacji kabli telefonicznych
W dobie rosnącej cyfryzacji i rozwoju technologii, warto rozważyć zastosowanie nowoczesnych narzędzi i rozwiązań w procesie instalacji kabli telefonicznych. Na przykład, wykorzystanie inteligentnych testerów kabli, które nie tylko sprawdzają ciągłość połączenia, ale także analizują jakość sygnału w czasie rzeczywistym, może znacznie przyspieszyć diagnozowanie problemów. Dzięki funkcjom takim jak automatyczne raportowanie błędów i integracja z aplikacjami mobilnymi, użytkownicy mogą szybko uzyskać dostęp do szczegółowych informacji o stanie połączeń.
Co więcej, rozwój technologii VoIP i systemów telefonicznych opartych na chmurze stawia nowe wymagania przed instalacjami kabli. Warto zainwestować w szkolenia dotyczące najnowszych rozwiązań w zakresie instalacji i konfiguracji, aby móc efektywnie integrować tradycyjne połączenia telefoniczne z nowoczesnymi systemami komunikacyjnymi. Zrozumienie, jak te technologie współdziałają, pozwoli na lepsze planowanie i realizację instalacji, co w przyszłości może przynieść znaczące oszczędności i zwiększyć efektywność komunikacji.
