Agregat do domu - Podłącz bezpiecznie, uniknij śmiertelnych błędów

Ten artykuł to kompleksowy przewodnik, który w przystępny sposób wyjaśnia, jak bezpiecznie i zgodnie z przepisami podłączyć agregat prądotwórczy do domowej instalacji elektrycznej. Dowiesz się, dlaczego improwizowane rozwiązania są śmiertelnie niebezpieczne, poznasz kluczowe elementy systemu awaryjnego i otrzymasz praktyczne wskazówki dotyczące wyboru oraz prawidłowej eksploatacji agregatu.

Dlaczego „wtyczka do gniazdka” to przepis na katastrofę? Zrozum zagrożenia

Ignorowanie zasad bezpieczeństwa przy podłączaniu agregatu prądotwórczego to proszenie się o poważne problemy, nie tylko dla użytkownika, ale i dla otoczenia. Niestety, wciąż zdarzają się próby podłączenia agregatu „na dziko”, co może mieć tragiczne konsekwencje. Zrozumienie tych zagrożeń jest pierwszym krokiem do bezpiecznego korzystania z zasilania awaryjnego.

Śmiertelne niebezpieczeństwo dla elektryków: Czym jest zjawisko "backfeed"?

Jednym z najgroźniejszych skutków nieprawidłowego podłączenia agregatu jest zjawisko "backfeed", czyli cofnięcie napięcia do sieci energetycznej. Dzieje się tak, gdy agregat zostanie podłączony bezpośrednio do gniazdka domowego za pomocą kabla "wtyczka-wtyczka". W takiej sytuacji prąd z agregatu, zamiast zasilać wyłącznie domową instalację, może popłynąć z powrotem do sieci publicznej. Jest to śmiertelne zagrożenie dla pracowników energetyki, którzy mogą pracować na pozornie odłączonej linii, nieświadomi, że jest ona pod napięciem z prywatnego agregatu. To sytuacja, której za wszelką cenę musimy uniknąć.

Ryzyko pożaru i uszkodzenia sprzętu: Dlaczego prowizoryczne metody zawodzą?

Poza zagrożeniem dla życia, prowizoryczne metody podłączania agregatu niosą ze sobą wysokie ryzyko pożaru instalacji elektrycznej. Agregaty często generują niestabilne napięcie, a próba zasilania nimi całej instalacji domowej bez odpowiednich zabezpieczeń może prowadzić do przeciążeń, przegrzewania się przewodów i w konsekwencji do zapłonu. Dodatkowo, niestabilne napięcie i częstotliwość mogą poważnie uszkodzić wrażliwe urządzenia elektroniczne, takie jak komputery, telewizory czy nowoczesne sprzęty AGD, prowadząc do kosztownych napraw lub całkowitego zniszczenia.

Co mówią przepisy? Konsekwencje prawne i formalne nieprawidłowego podłączenia

Nieprawidłowe podłączenie agregatu to nie tylko kwestia bezpieczeństwa, ale także zgodności z prawem. Polskie przepisy, w tym norma PN-HD 60364-5-551, jasno określają zasady integracji źródeł zasilania rezerwowego z instalacją elektryczną. Nieprzestrzeganie tych norm może skutkować nie tylko utratą gwarancji na agregat i inne urządzenia, ale przede wszystkim odpowiedzialnością karną w przypadku wypadku, pożaru lub uszkodzenia mienia, zarówno własnego, jak i osób trzecich. Co więcej, stałe podłączenie agregatu do instalacji wymaga zgłoszenia do Operatora Sieci Dystrybucyjnej (OSD), co jest obowiązkiem każdego właściciela domu.

Fundament bezpieczeństwa: Rola przełącznika sieć-agregat w Twojej instalacji

Jedynym bezpiecznym i zgodnym z przepisami rozwiązaniem do integracji agregatu z domową instalacją elektryczną jest zastosowanie przełącznika sieć-agregat. To kluczowy element, który gwarantuje bezpieczeństwo zarówno użytkowników, jak i pracowników sieci energetycznej.

Jak działa przełącznik I-0-II? Wyjaśniamy zasadę galwanicznej separacji

Ręczny przełącznik sieć-agregat typu I-0-II jest podstawowym i najczęściej stosowanym rozwiązaniem. Jego działanie opiera się na zasadzie galwanicznej separacji, co oznacza fizyczne rozdzielenie obwodów. Przełącznik ten ma trzy pozycje:

• I (sieć): Instalacja domowa jest zasilana z publicznej sieci energetycznej.
• 0 (zero/rozłączone): Instalacja jest całkowicie odłączona zarówno od sieci, jak i od agregatu. To pozycja bezpieczeństwa, przez którą zawsze należy przechodzić podczas zmiany źródła zasilania.
• II (agregat): Instalacja domowa jest zasilana wyłącznie z agregatu prądotwórczego.

Dzięki temu przełącznik uniemożliwia jednoczesne zasilanie instalacji z obu źródeł, co eliminuje ryzyko "backfeed" i chroni przed przeciążeniami.

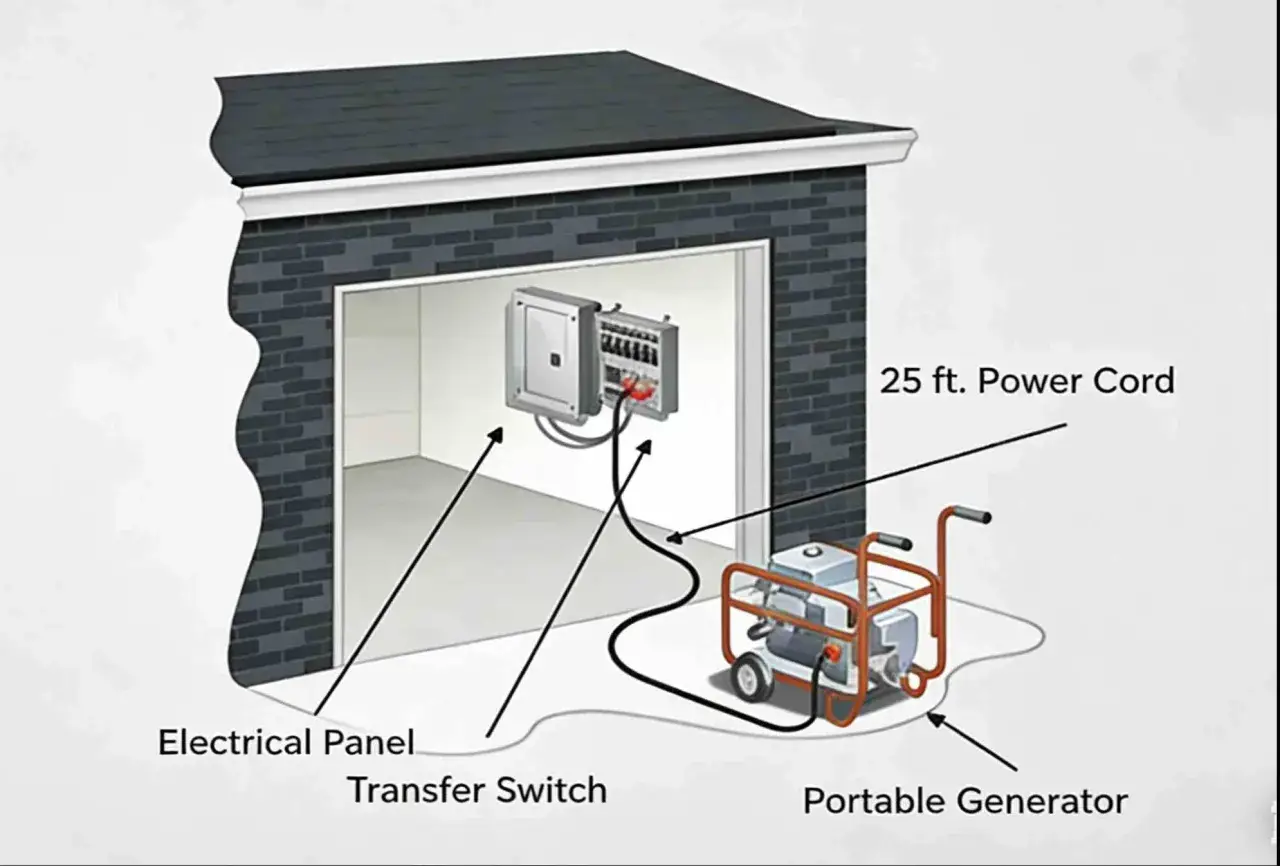

Schemat, który musisz znać: Gdzie i jak elektryk montuje przełącznik w rozdzielnicy?

Przełącznik I-0-II lub automatyczny SZR (Samoczynne Załączenie Rezerwy) montowany jest zazwyczaj w głównej rozdzielnicy elektrycznej domu. Jego instalacja polega na wpięciu go w obwód główny zasilania, tak aby mógł sterować przepływem prądu z sieci lub agregatu do wszystkich obwodów domowych. Należy podkreślić, że montaż tego urządzenia musi być wykonany przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami SEP (Stowarzyszenie Elektryków Polskich). Tylko profesjonalista zapewni prawidłowe podłączenie, zgodność z normami i bezpieczeństwo całej instalacji.

Czy muszę zgłaszać instalację do zakładu energetycznego? Obowiązki właściciela domu

Tak, stałe podłączenie agregatu do instalacji elektrycznej domu, zwłaszcza za pośrednictwem przełącznika sieć-agregat, wymaga zgłoszenia do lokalnego Operatora Sieci Dystrybucyjnej (OSD). W Polsce OSD to między innymi Tauron, PGE, Enea, Energa. Zgłoszenie to jest kluczowe dla zapewnienia bezpieczeństwa sieci publicznej i jej pracowników. OSD może wymagać przedstawienia schematu instalacji wykonanej przez elektryka z uprawnieniami SEP, potwierdzającego bezpieczne i zgodne z przepisami rozwiązanie. Jest to wymóg formalny, którego spełnienie jest absolutnie niezbędne.

Dwie drogi do niezależności: Podłączenie ręczne czy pełna automatyka?

Decydując się na zasilanie awaryjne, stajemy przed wyborem między dwoma głównymi metodami podłączenia agregatu do instalacji domowej. Każda z nich ma swoje zalety i wady, a wybór powinien być podyktowany indywidualnymi potrzebami i budżetem.

Metoda 1: Podłączenie ręczne – niezawodne i budżetowe rozwiązanie

Ręczne podłączenie agregatu za pomocą przełącznika I-0-II jest podstawowym, niezawodnym i często bardziej budżetowym rozwiązaniem. Jego główną zaletą jest niższy koszt instalacji i prostota konstrukcji. Wymaga jednak ręcznej interwencji użytkownika – po zaniku prądu trzeba samodzielnie uruchomić agregat i przełączyć zasilanie. Brak automatycznego startu oznacza, że nie jest to idealne rozwiązanie dla osób często wyjeżdżających lub w sytuacjach, gdy natychmiastowe przywrócenie zasilania jest krytyczne (np. dla systemów podtrzymujących życie). Mimo to, w wielu domach jednorodzinnych jest to najczęstszy i w pełni wystarczający sposób na zapewnienie zasilania awaryjnego.

Metoda 2: Układ SZR (ATS) – kiedy warto zainwestować w automatyczne przełączanie?

Układ Samoczynnego Załączenia Rezerwy (SZR), znany również jako Automatic Transfer Switch (ATS), to znacznie bardziej zaawansowane rozwiązanie. SZR automatycznie wykrywa zanik napięcia w sieci publicznej, wysyła sygnał do agregatu, aby ten się uruchomił, a następnie przełącza zasilanie z sieci na agregat. Po powrocie napięcia w sieci, SZR automatycznie wyłącza agregat i ponownie przełącza zasilanie na sieć. Jego główne zalety to niezrównany komfort, natychmiastowe zasilanie awaryjne i brak konieczności jakiejkolwiek interwencji użytkownika. Jest to rozwiązanie droższe, ale znacznie wygodniejsze, szczególnie dla osób często wyjeżdżających, w domach z systemami wymagającymi ciągłego zasilania (np. pompy ciepła, systemy alarmowe) lub dla firm.

SZR a agregaty z automatycznym startem – jak to działa w praktyce?

Układ SZR działa w synergii z agregatami wyposażonymi w funkcję automatycznego startu. SZR pełni rolę "mózgu" systemu, monitorując napięcie w sieci. Gdy wykryje jego zanik, wysyła sygnał do agregatu, który automatycznie się uruchamia. Po ustabilizowaniu pracy agregatu, SZR przełącza zasilanie na źródło awaryjne. Kiedy zasilanie z sieci powróci, SZR odłącza agregat od obciążenia, wyłącza go i ponownie przełącza instalację na zasilanie sieciowe. Takie połączenie tworzy w pełni autonomiczny system zasilania awaryjnego, który działa bez ingerencji użytkownika, zapewniając spokój i bezpieczeństwo.

Zanim wezwiesz elektryka: Co musisz wiedzieć przed montażem?

Zanim zdecydujesz się na montaż agregatu i wezwiesz specjalistę, musisz zgromadzić podstawową wiedzę na temat tych urządzeń. Odpowiednie przygotowanie i świadomość kluczowych aspektów wyboru i eksploatacji agregatu są niezbędne dla bezpieczeństwa i efektywności całego systemu.

Jak obliczyć potrzebną moc agregatu? Zapas na prąd rozruchowy to podstawa

Prawidłowy dobór mocy agregatu to podstawa. Aby to zrobić, sporządź listę wszystkich urządzeń, które mają być zasilane w trybie awaryjnym. Następnie zsumuj ich moce znamionowe. Pamiętaj jednak, że to nie wszystko. Urządzenia z silnikami elektrycznymi, takie jak lodówki, pompy czy elektronarzędzia, podczas rozruchu pobierają znacznie więcej prądu niż ich moc znamionowa – tzw. prąd rozruchowy może być kilkukrotnie wyższy. Dlatego do sumy mocy znamionowych musisz dodać zapas na prądy rozruchowe największych odbiorników. Zaleca się, aby agregat pracował na poziomie 75-80% swojej mocy maksymalnej dla optymalnej wydajności i żywotności. Według danych Barracuda.sklep.pl, dla typowego domu jednorodzinnego często wystarcza agregat o mocy 3-5 kW.

Agregat jednofazowy czy trójfazowy? Który wybrać do swojego domu i dlaczego to ważne?

Wybór między agregatem jednofazowym (230 V) a trójfazowym (400 V) jest kluczowy i zależy od specyfiki Twojej instalacji oraz urządzeń, które zamierzasz zasilać. Jeśli w Twoim domu znajdują się urządzenia wymagające zasilania trójfazowego (popularnie nazywane "siłą"), takie jak pompy ciepła, niektóre kuchenki indukcyjne czy maszyny warsztatowe, konieczny będzie agregat trójfazowy. Pamiętaj jednak, że z agregatu trójfazowego na jedno gniazdo jednofazowe przypada tylko około 1/3 jego całkowitej mocy, co jest istotne przy planowaniu obciążenia.

AVR – trzy litery, które chronią Twoją elektronikę. Dlaczego stabilizacja napięcia jest kluczowa?

AVR to skrót od Automatic Voltage Regulation (Automatyczna Regulacja Napięcia). Jest to niezwykle ważna funkcja w agregatach prądotwórczych, szczególnie gdy zamierzasz zasilać wrażliwą elektronikę, taką jak komputery, telewizory, sprzęt RTV/AGD nowej generacji czy sterowniki pieców. Agregaty bez AVR mogą generować niestabilne napięcie, które waha się w zależności od obciążenia. Takie skoki napięcia mogą prowadzić do uszkodzenia delikatnych podzespołów elektronicznych. Funkcja AVR stabilizuje napięcie wyjściowe agregatu, chroniąc Twoje urządzenia przed kosztownymi awariami.

Wybór lokalizacji: Gdzie bezpiecznie postawić agregat i jak odprowadzać spaliny?

Miejsce pracy agregatu jest absolutnie kluczowe dla bezpieczeństwa. Agregat musi zawsze pracować na zewnątrz budynku, w dobrze wentylowanym miejscu, z dala od okien, drzwi i otworów wentylacyjnych. Powodem jest emisja spalin, które zawierają tlenek węgla (CO) – bezbarwny i bezzapachowy gaz, który jest śmiertelnie niebezpieczny. Nigdy nie uruchamiaj agregatu w garażu, piwnicy czy innym zamkniętym pomieszczeniu! Dodatkowo, agregat powinien stać na stabilnym, równym podłożu i być chroniony przed bezpośrednim działaniem warunków atmosferycznych (deszcz, śnieg), jednak z zachowaniem swobodnego przepływu powietrza.

Instrukcja krok po kroku: Jak bezpiecznie uruchomić zasilanie awaryjne? (dla podłączenia ręcznego)

Poniższa instrukcja dotyczy ręcznego podłączenia agregatu za pomocą przełącznika I-0-II i jest kluczowa dla Twojego bezpieczeństwa. Pamiętaj, aby zawsze postępować zgodnie z tymi krokami.

1. Krok 1: Wyłączenie zasilania – co i w jakiej kolejności wyłączyć w rozdzielnicy?

   Zacznij od najważniejszego – całkowitego odłączenia domu od publicznej sieci energetycznej. Przejdź do głównej rozdzielnicy elektrycznej i przełącz główny wyłącznik prądu na pozycję "OFF" lub "0". Upewnij się, że wskaźniki zasilania z sieci są wyłączone. Jest to absolutnie konieczne, aby zapobiec zjawisku "backfeed" i chronić instalację domową oraz pracowników energetyki.

2. Krok 2: Bezpieczne uruchomienie agregatu – przygotowanie i start silnika

   Upewnij się, że agregat stoi w bezpiecznym, wentylowanym miejscu na zewnątrz, z dala od okien i drzwi. Sprawdź poziom paliwa i oleju zgodnie z instrukcją producenta. Otwórz zawór paliwa. Jeśli agregat jest zimny, ustaw ssanie. Następnie uruchom silnik agregatu (ręcznie za pomocą linki rozruchowej lub elektrycznie, jeśli posiada rozrusznik). Poczekaj chwilę, aż silnik osiągnie stabilne obroty i będzie pracował równo.

3. Krok 3: Przełączenie na zasilanie z agregatu – obsługa przełącznika I-0-II

   Po uruchomieniu agregatu i ustabilizowaniu jego pracy, przejdź do rozdzielnicy. Przełącz przełącznik sieć-agregat I-0-II z pozycji "0" (zero) na pozycję "II" (agregat). Pamiętaj, że nigdy nie należy przełączać bezpośrednio z pozycji "I" na "II" lub odwrotnie – zawsze musisz przejść przez pozycję "0", aby zapewnić galwaniczną separację i bezpieczeństwo.

4. Krok 4: Powrót zasilania z sieci – jak bezpiecznie wrócić do normalnej pracy?

   Gdy zasilanie z sieci zostanie przywrócone, postępuj w następującej kolejności:
   1. Najpierw przełącz przełącznik I-0-II z pozycji "II" (agregat) na "0" (zero).
   2. Odłącz obciążenie od agregatu, a następnie wyłącz silnik agregatu.
   3. Przełącz przełącznik I-0-II z pozycji "0" na "I" (sieć).
   4. Włącz ponownie główny wyłącznik zasilania w rozdzielnicy.
   Taka kolejność zapewnia płynne i bezpieczne przejście z zasilania awaryjnego na zasilanie sieciowe.

Najczęstsze błędy przy podłączaniu i eksploatacji agregatu – jak ich uniknąć?

Znajomość i unikanie typowych błędów jest równie ważne, jak prawidłowe podłączenie agregatu. Dzięki temu zapewnisz sobie bezpieczeństwo, a agregat będzie służył Ci przez długi czas.

Błąd nr 1: Przeciążanie agregatu – dlaczego suma mocy to nie wszystko?

Jednym z najczęstszych błędów jest przeciążanie agregatu. Jak już wspomniałem, nie wystarczy zsumować mocy znamionowych urządzeń. Musisz uwzględnić prądy rozruchowe, które dla niektórych urządzeń mogą być nawet kilkukrotnie wyższe. Praca agregatu powyżej jego mocy znamionowej lub zalecanych 75-80% prowadzi do szybszego zużycia podzespołów, przegrzewania się, a w konsekwencji do uszkodzeń, a nawet awarii. Według danych Barracuda.sklep.pl, zaleca się, aby agregat pracował na poziomie 75-80% swojej mocy maksymalnej dla optymalnej wydajności i żywotności. Zawsze dobieraj agregat z odpowiednim zapasem mocy.

Błąd nr 2: Uruchamianie pod obciążeniem – jak prawidłowo podłączać urządzenia?

Nigdy nie uruchamiaj agregatu, gdy jest już podłączony do obciążonej instalacji domowej. Może to prowadzić do gwałtownego spadku napięcia podczas rozruchu, co jest szkodliwe zarówno dla agregatu, jak i dla podłączonych urządzeń. Zawsze uruchamiaj agregat na "luzie", czyli bez obciążenia. Dopiero po ustabilizowaniu pracy silnika i napięcia możesz przełączyć zasilanie na instalację domową i stopniowo włączać urządzenia.

Błąd nr 3: Brak uziemienia – ukryte zagrożenie porażeniem prądem

Prawidłowe uziemienie agregatu jest absolutnie konieczne. Brak uziemienia stwarza poważne ryzyko porażenia prądem, zwłaszcza w przypadku awarii izolacji lub uszkodzenia samego agregatu. Uziemienie odprowadza niebezpieczny prąd upływowy do ziemi, chroniąc użytkownika. Uziemienie powinno być wykonane zgodnie z obowiązującymi normami i najlepiej przez elektryka. Nie lekceważ tego aspektu bezpieczeństwa.

Przeczytaj również: Jak podłączyć lampki choinkowe bez sterownika - proste sposoby na światło

Błąd nr 4: Praca w zamkniętym pomieszczeniu – cichy zabójca, czyli tlenek węgla

To błąd, który może mieć tragiczne konsekwencje. Agregat prądotwórczy musi zawsze pracować na zewnątrz, w dobrze wentylowanym miejscu. Spaliny emitowane przez agregat zawierają tlenek węgla (CO) – bezbarwny, bezzapachowy i śmiertelnie niebezpieczny gaz. Uruchomienie agregatu w zamkniętym pomieszczeniu, takim jak garaż, piwnica czy kotłownia, prowadzi do szybkiego nagromadzenia się CO, co może doprowadzić do zatrucia, utraty przytomności, a nawet śmierci. Zawsze dbaj o to, by agregat miał zapewnioną odpowiednią wentylację i pracował na świeżym powietrzu.
