Rodzaje bezpieczników - Klucz do bezpiecznej instalacji elektrycznej

W dzisiejszych czasach, gdy nasze domy są naszpikowane elektroniką i urządzeniami elektrycznymi, zrozumienie roli i rodzajów bezpieczników staje się kluczowe nie tylko dla prawidłowego funkcjonowania instalacji, ale przede wszystkim dla naszego bezpieczeństwa. Ten artykuł to kompleksowy przewodnik, który pomoże Ci rozszyfrować świat zabezpieczeń elektrycznych, od tradycyjnych "korków" po zaawansowane wyłączniki, wskazując ich zastosowania i podpowiadając, jak dobrać te niezbędne elementy do Twoich potrzeb.

Dlaczego bezpiecznik jest cichym bohaterem Twojego domu?

Wydaje się, że bezpieczniki to tylko małe elementy w rozdzielnicy, o których przypominamy sobie dopiero, gdy coś przestaje działać. Nic bardziej mylnego. To właśnie one pełnią rolę cichych strażników, którzy w ułamku sekundy decydują o bezpieczeństwie Twojej rodziny i sprzętu. Ich prawidłowe działanie to podstawa stabilnej i bezpiecznej instalacji elektrycznej.

Rola bezpiecznika: więcej niż tylko "korek"

Bezpiecznik, niezależnie od swojego typu, jest elementem instalacji elektrycznej, którego głównym zadaniem jest przerwanie przepływu prądu w momencie wystąpienia nieprawidłowości. Działa jak zawór bezpieczeństwa – w sytuacji zagrożenia, np. zbyt dużego prądu, odcina zasilanie, chroniąc przewody przed przegrzaniem, urządzenia przed uszkodzeniem, a przede wszystkim ludzi przed porażeniem czy pożarem. To nie tylko "korek", który się wybija, ale precyzyjnie zaprojektowany element ochronny.

Przeciążenie, zwarcie, przepięcie – przed czym tak naprawdę chroni Cię instalacja?

Zrozumienie, przed czym chronią nas bezpieczniki, jest kluczowe. Przeciążenie to sytuacja, gdy do obwodu podłączonych jest zbyt wiele urządzeń, które pobierają więcej prądu, niż instalacja jest w stanie bezpiecznie dostarczyć. Skutkuje to nadmiernym nagrzewaniem się przewodów. Zwarcie to bezpośredni kontakt dwóch przewodów o różnym potencjale (np. faza i neutralny), co prowadzi do gwałtownego i bardzo dużego wzrostu prądu. Oba te zjawiska mogą spowodować stopienie izolacji, pożar, a nawet wybuch. Przepięcie natomiast to nagły, krótkotrwały wzrost napięcia w sieci, często spowodowany wyładowaniami atmosferycznymi lub awariami w sieci energetycznej, który może uszkodzić wrażliwą elektronikę. Bezpieczniki i inne zabezpieczenia reagują na te zagrożenia, natychmiast odcinając zasilanie i minimalizując potencjalne szkody.

Tradycja vs. nowoczesność: poznaj dwa podstawowe światy bezpieczników

Świat bezpieczników ewoluował na przestrzeni lat, oferując coraz skuteczniejsze i wygodniejsze rozwiązania. Dziś możemy wyróżnić dwa główne nurty: tradycyjne bezpieczniki topikowe i nowoczesne wyłączniki automatyczne.

Bezpieczniki topikowe – czy "stare korki" mają jeszcze rację bytu?

Bezpieczniki topikowe, potocznie zwane "korkami", to najstarszy typ zabezpieczeń, wciąż obecny w wielu starszych instalacjach. Ich zasada działania jest prosta: wewnątrz znajduje się specjalny drucik (topik), który topi się i przerywa obwód, gdy przez dłuższy czas przepływa przez niego prąd o zbyt dużym natężeniu. Są to zabezpieczenia jednorazowego użytku – po zadziałaniu należy je wymienić na nowe. Chociaż spełniały swoją funkcję przez dziesięciolecia, ich stosowanie w nowo projektowanych instalacjach jest w Polsce zakazane. Jak podaje El-Buk, "bezpieczniki topikowe są to zabezpieczenia jednorazowego użytku", co podkreśla ich podstawową różnicę względem nowocześniejszych rozwiązań.

Bezpieczniki automatyczne (nadprądowe) – dlaczego stały się standardem?

Wyłączniki nadprądowe (MCB – Miniature Circuit Breaker), znane powszechnie jako "eski" lub bezpieczniki automatyczne, to obecnie standard w nowoczesnym budownictwie. Chronią one instalację zarówno przed przeciążeniami, jak i zwarciami. Ich ogromną zaletą jest możliwość ponownego załączenia obwodu po usunięciu przyczyny zadziałania, bez konieczności wymiany elementu. Działają na zasadzie bimetalu (ochrona przed przeciążeniem) oraz cewki elektromagnetycznej (ochrona przed zwarciem), co zapewnia szybką i skuteczną reakcję na zagrożenia.

Porównanie: topikowy kontra automatyczny – kiedy modernizacja jest koniecznością?

Aby lepiej zrozumieć różnice i potrzebę modernizacji, przyjrzyjmy się kluczowym aspektom porównawczym:

Z powyższego porównania jasno wynika, że wyłączniki nadprądowe oferują znacznie wyższy komfort użytkowania i często szybszą reakcję na zagrożenia. Modernizacja instalacji ze starych bezpieczników topikowych na automatyczne jest zdecydowanie zalecana, a w wielu przypadkach wręcz konieczna, zwłaszcza gdy planujemy zwiększyć obciążenie instalacji (np. poprzez zakup nowych, energochłonnych urządzeń) lub gdy stare zabezpieczenia często zadziałają. To inwestycja w bezpieczeństwo i niezawodność całej instalacji domowej.

Kluczowi gracze w Twojej rozdzielnicy: przewodnik po nowoczesnych zabezpieczeniach

Nowoczesna rozdzielnica elektryczna to znacznie więcej niż tylko rząd bezpieczników. To kompleksowy system zabezpieczeń, w którym każdy element pełni specyficzną i niezwykle ważną rolę. Poznajmy najważniejszych graczy, którzy dbają o Twoje bezpieczeństwo.

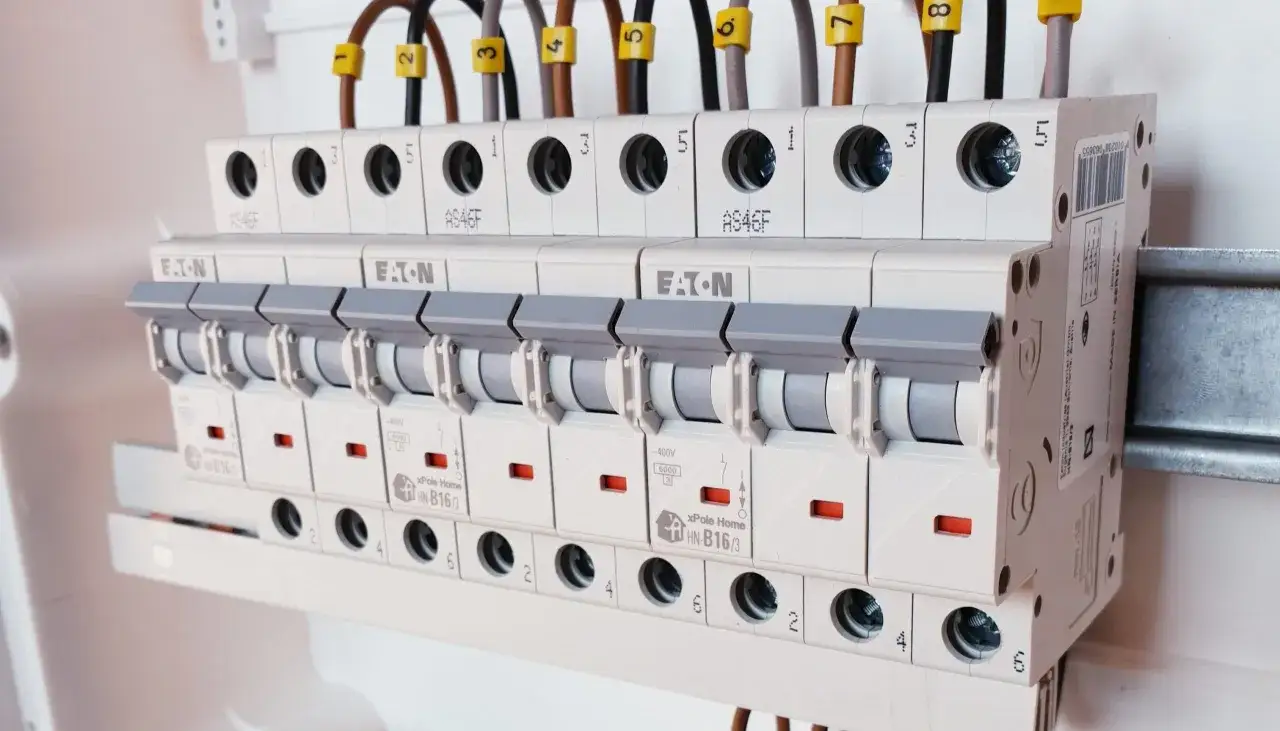

Wyłącznik nadprądowy (MCB) – strażnik Twoich obwodów

Jak już wspomniałem, wyłącznik nadprądowy (MCB) to podstawa każdej nowoczesnej instalacji. Jego głównym zadaniem jest ochrona przewodów i urządzeń przed skutkami przeciążeń i zwarć. Gdy prąd w obwodzie przekroczy bezpieczną wartość, MCB natychmiast reaguje, przerywając obwód. Dzięki temu zapobiega przegrzewaniu się kabli, co mogłoby doprowadzić do stopienia izolacji, a w konsekwencji do pożaru. To niezawodny strażnik, który czuwa nad stabilnością i bezpieczeństwem poszczególnych obwodów w Twoim domu.

Wyłącznik różnicowoprądowy (RCD) – Twoja osobista ochrona przed porażeniem

Wyłącznik różnicowoprądowy (RCD – Residual Current Device), często nazywany "różnicówką", to jeden z najważniejszych elementów chroniących życie ludzkie. Jego zasada działania polega na ciągłym monitorowaniu równowagi prądów wpływających i wypływających z obwodu. W idealnej sytuacji prąd wpływający do urządzenia powinien być równy prądowi wypływającemu. Jeśli RCD wykryje nawet niewielką różnicę (tzw. prąd upływowy), świadczącą o tym, że prąd "ucieka" poza normalną ścieżkę (np. przez ciało człowieka dotykającego uszkodzonego urządzenia), natychmiast odcina zasilanie. To właśnie dlatego RCD jest obowiązkowy w miejscach o podwyższonym ryzyku, takich jak łazienki, kuchnie czy gniazda zewnętrzne, gdzie kontakt z wodą zwiększa ryzyko porażenia.

Ochronnik przepięć (SPD) – tarcza dla Twojego sprzętu elektronicznego

W dobie wszechobecnej elektroniki, ochronnik przepięć (SPD – Surge Protective Device) staje się coraz bardziej istotnym elementem rozdzielnicy. Jego zadaniem jest ochrona urządzeń elektronicznych przed nagłymi skokami napięcia, czyli przepięciami. Mogą być one spowodowane uderzeniami pioruna (nawet odległymi) lub awariami w sieci energetycznej. SPD działa jak zawór bezpieczeństwa dla napięcia – w momencie wystąpienia przepięcia, odprowadza nadmiar energii do ziemi, zanim dotrze on do wrażliwych urządzeń, takich jak telewizory, komputery czy sprzęt AGD, chroniąc je przed uszkodzeniem.

Wyłącznik AFDD – jak wykryć zagrożenie pożarowe, którego nie widać?

Wyłączniki AFDD (Arc Fault Detection Device), czyli detektory iskrzeń, to stosunkowo nowe, ale niezwykle ważne zabezpieczenia, które zyskują na znaczeniu. Ich unikalna funkcja polega na wykrywaniu niebezpiecznych iskrzeń w instalacji elektrycznej, których nie są w stanie wykryć tradycyjne wyłączniki nadprądowe czy różnicowoprądowe. Iskrzenia te, często niewidoczne gołym okiem, mogą powstawać na skutek uszkodzonej izolacji, luźnych połączeń czy przegryzionych przewodów i są częstą przyczyną pożarów. AFDD analizuje charakterystykę prądu i w przypadku wykrycia nieprawidłowych łuków elektrycznych, natychmiast odcina zasilanie, znacząco zwiększając bezpieczeństwo pożarowe budynku.

Jak czytać oznaczenia na bezpiecznikach? Tajemnicze litery i cyfry pod lupą

Na każdym bezpieczniku znajdziesz szereg oznaczeń, które na pierwszy rzut oka mogą wydawać się niezrozumiałe. Jednak ich rozszyfrowanie jest kluczowe dla prawidłowego doboru i bezpiecznego użytkowania instalacji. Skupmy się na najważniejszych z nich.

Co oznaczają litery B, C i D? Wybierz charakterystykę idealną dla Twoich urządzeń

Litery B, C i D na wyłącznikach nadprądowych (MCB) oznaczają ich charakterystykę czasowo-prądową. Określa ona, jak szybko bezpiecznik zadziała przy określonym przekroczeniu prądu znamionowego. Wybór odpowiedniej charakterystyki jest niezwykle ważny, aby zabezpieczenie nie wyłączało się bez potrzeby, ale jednocześnie skutecznie chroniło obwód.

• Typ B (charakterystyka B): Jest to najczęściej stosowany typ w instalacjach domowych. Wyłącznik zadziała, gdy prąd przekroczy wartość znamionową od 3 do 5 razy. Idealnie nadaje się do ochrony obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia, gdzie nie występują duże prądy rozruchowe.
• Typ C (charakterystyka C): Ten typ charakteryzuje się opóźnionym działaniem przy krótkotrwałych przeciążeniach. Wyłącznik zadziała, gdy prąd przekroczy wartość znamionową od 5 do 10 razy. Jest przeznaczony do obwodów, do których podłączane są urządzenia o większym prądzie rozruchowym, takie jak silniki elektryczne, zasilacze impulsowe, pralki, zmywarki czy elektronarzędzia.
• Typ D (charakterystyka D): To najbardziej "tolerancyjny" typ, który zadziała, gdy prąd przekroczy wartość znamionową od 10 do 20 razy. Stosowany jest głównie w przemyśle do zabezpieczania urządzeń o bardzo dużych prądach rozruchowych, np. transformatorów, spawarek czy silników o dużej mocy. W instalacjach domowych spotykany jest rzadko.

Prąd znamionowy (A) – jak jego wartość wpływa na bezpieczeństwo instalacji?

Prąd znamionowy, oznaczony literą A (Amper), to jedna z najważniejszych wartości na bezpieczniku. Określa on maksymalny prąd, który może bezpiecznie przepływać przez dany obwód przez długi czas, bez ryzyka jego przegrzania. Przykładowo, bezpiecznik o wartości 16A oznacza, że jest on przeznaczony do obwodu, w którym maksymalne obciążenie nie powinno przekroczyć 16 Amperów. Dobór prądu znamionowego jest ściśle związany z przekrojem przewodów w instalacji – im większy przekrój, tym większy prąd może przez nie płynąć, i tym większy prąd znamionowy bezpiecznika można zastosować. Zbyt duża wartość prądu znamionowego bezpiecznika w stosunku do przekroju przewodów może prowadzić do ich przegrzewania, a w konsekwencji do pożaru, ponieważ bezpiecznik nie zadziała na czas. Z kolei zbyt niska wartość będzie skutkować częstym "wybijaniem" bezpiecznika, nawet przy normalnym użytkowaniu.

Praktyczny poradnik: jak dobrać odpowiedni bezpiecznik krok po kroku?

Prawidłowy dobór bezpieczników to podstawa bezpieczeństwa i funkcjonalności Twojej instalacji. Chociaż zawsze zalecam konsultację z elektrykiem, oto kilka praktycznych wskazówek, które pomogą Ci zrozumieć podstawy.

Jaki bezpiecznik do oświetlenia, a jaki do gniazdek? Standardy dla domu

W typowej instalacji domowej, do różnych obwodów stosuje się różne typy i wartości bezpieczników:

• Obwody oświetleniowe: Zazwyczaj wystarczające są wyłączniki nadprądowe o charakterystyce B i prądzie znamionowym 10A (B10). Oświetlenie LED czy tradycyjne żarówki nie generują dużych prądów rozruchowych ani wysokiego obciążenia, więc B10 jest optymalnym wyborem.
• Gniazdka ogólnego przeznaczenia (pokoje, przedpokój): Tutaj standardem są wyłączniki nadprądowe o charakterystyce B i prądzie znamionowym 16A (B16). Pozwala to na bezpieczne podłączenie większości urządzeń codziennego użytku, takich jak odkurzacze, ładowarki, telewizory czy komputery.

Pamiętaj, że są to ogólne wytyczne. Ostateczny dobór zawsze powinien być poprzedzony obliczeniami i uwzględniać specyfikę instalacji.

AGD i elektronarzędzia – jak zabezpieczyć obwody o podwyższonym obciążeniu?

Urządzenia o większej mocy lub z silnikami elektrycznymi generują wyższe prądy rozruchowe, dlatego wymagają innej charakterystyki zabezpieczeń:

• Obwody kuchenne (pralka, zmywarka, piekarnik, płyta indukcyjna): Te urządzenia często wymagają charakterystyki C i prądu znamionowego 16A (C16) lub 20A (C20), a w przypadku płyt indukcyjnych nawet 25A lub 32A, w zależności od mocy urządzenia i przekroju przewodów. Charakterystyka C zapobiega niepotrzebnemu wyłączaniu się bezpiecznika przy starcie silnika czy grzałki.
• Elektronarzędzia (np. w garażu, warsztacie): Podobnie jak w przypadku AGD, do obwodów z elektronarzędziami zalecane są bezpieczniki o charakterystyce C i prądzie znamionowym 16A (C16) lub 20A (C20), aby uniknąć wyłączania się przy włączaniu np. piły tarczowej czy szlifierki.

Najczęstsze błędy przy doborze i wymianie bezpieczników – jak ich uniknąć?

Niestety, w praktyce często spotykam się z błędami, które mogą mieć poważne konsekwencje:

• Stosowanie bezpieczników o zbyt dużej wartości: To jeden z najgroźniejszych błędów. Jeśli bezpiecznik ma zbyt duży prąd znamionowy w stosunku do przekroju przewodów, nie zadziała na czas w przypadku przeciążenia, co może doprowadzić do przegrzania i pożaru instalacji.
• "Naprawianie" bezpieczników topikowych: Wkładanie drutów, gwoździ czy innych prowizorycznych "napraw" do bezpieczników topikowych to proszenie się o kłopoty. Takie działanie całkowicie pozbawia obwód ochrony i stwarza ogromne ryzyko pożaru.
• Ignorowanie częstego "wybijania" bezpiecznika: Jeśli bezpiecznik często się wyłącza, to sygnał, że coś jest nie tak – albo obwód jest przeciążony, albo występuje zwarcie, albo sam bezpiecznik jest źle dobrany lub uszkodzony. Ignorowanie tego problemu i ciągłe załączanie bezpiecznika bez znalezienia przyczyny jest niebezpieczne.
• Brak wyłącznika różnicowoprądowego: W starszych instalacjach często brakuje RCD. Należy pamiętać, że jest to kluczowy element ochrony przed porażeniem i jego brak znacząco zwiększa ryzyko wypadku.

Aby uniknąć tych błędów, zawsze dobieraj bezpieczniki zgodnie z projektem instalacji i obowiązującymi normami. W przypadku wątpliwości, zawsze skonsultuj się z kwalifikowanym elektrykiem.

Bezpieczeństwo przede wszystkim: kiedy wezwać elektryka?

Chociaż znajomość rodzajów bezpieczników i ich funkcji jest cenna, w wielu sytuacjach kluczowe jest powierzenie prac specjalistom. Bezpieczeństwo elektryczne to obszar, w którym nie ma miejsca na kompromisy.

Częste "wybijanie" korków – co to oznacza i jak reagować?

Częste zadziałanie bezpieczników, zarówno topikowych, jak i automatycznych, to zawsze sygnał alarmowy. Oznacza to, że w instalacji dzieje się coś niepokojącego. Najpierw spróbuj zlokalizować przyczynę – odłącz wszystkie urządzenia z danego obwodu i podłączaj je pojedynczo, aby sprawdzić, które z nich powoduje przeciążenie. Jeśli problem ustąpi po odłączeniu konkretnego urządzenia, prawdopodobnie to ono jest uszkodzone lub pobiera zbyt dużo prądu. Jeśli jednak bezpiecznik nadal się wyłącza, nawet przy niewielkim obciążeniu, lub jeśli nie jesteś w stanie zidentyfikować przyczyny, bezwzględnie wezwij elektryka. Może to świadczyć o poważniejszej usterce w instalacji, takiej jak zwarcie, uszkodzona izolacja czy problem z samym bezpiecznikiem.

Przeczytaj również: Jak podłączyć kamerę do telewizora - proste kroki i wskazówki

Modernizacja instalacji – dlaczego samodzielne działania mogą być niebezpieczne?

Wszelkie prace związane z instalacją elektryczną, a zwłaszcza jej modernizacja, wymiana bezpieczników, montaż nowych zabezpieczeń czy rozbudowa obwodów, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. Samodzielne działania, bez odpowiedniej wiedzy i doświadczenia, niosą za sobą ogromne ryzyko. Zagrożenie porażeniem prądem, ryzyko pożaru spowodowanego błędnym podłączeniem lub niewłaściwym doborem zabezpieczeń, a także niezgodność z obowiązującymi normami (np. seria PN-HD 60364, o której wspomina El-Buk, reguluje te kwestie) to tylko niektóre z potencjalnych konsekwencji. Elektryk nie tylko zapewni bezpieczeństwo wykonanych prac, ale także prawidłowo dobierze wszystkie elementy, zgodnie z aktualnymi przepisami i Twoimi potrzebami, gwarantując niezawodność i długotrwałe bezpieczeństwo instalacji.
