W świecie elektroniki i elektryki istnieją dwa fundamentalne sposoby łączenia komponentów, które decydują o ich funkcjonalności i zachowaniu: połączenie szeregowe i równoległe. Zrozumienie ich różnic, zasad działania oraz praktycznych zastosowań jest absolutnie kluczowe dla każdego, kto chce projektować, naprawiać czy po prostu bezpiecznie korzystać z urządzeń elektrycznych. Przyjrzyjmy się bliżej, czym się charakteryzują i gdzie znajdziemy je w otaczającym nas świecie.
Kluczowe różnice między połączeniem szeregowym a równoległym
- Połączenie szeregowe: elementy połączone jeden za drugim, prąd stały, napięcie się sumuje, opór zastępczy to suma oporów.
- Połączenie równoległe: elementy połączone do wspólnych punktów, napięcie stałe, prąd się sumuje, opór zastępczy jest mniejszy od najmniejszego.
- W szeregowym awaria jednego elementu przerywa obwód; w równoległym pozostałe działają niezależnie.
- Baterie szeregowo zwiększają napięcie; równolegle zwiększają pojemność.
Dlaczego zrozumienie połączeń w obwodach to absolutna podstawa elektroniki?
Podstawowa wiedza na temat połączeń szeregowych i równoległych to fundament dla każdego, kto zajmuje się elektroniką, elektryką czy nawet hobbystycznym majsterkowaniem. Te dwa typy połączeń stanowią rdzeń budowy większości urządzeń, od prostych zabawek po złożone systemy komputerowe i instalacje domowe. Bez ich znajomości niemożliwe jest prawidłowe projektowanie obwodów, efektywna diagnoza usterek czy bezpieczne naprawianie sprzętu. Co więcej, zrozumienie, jak prąd, napięcie i opór zachowują się w każdym z tych układów, pozwala na optymalne wykorzystanie komponentów i zapewnienie niezawodności działania. To wiedza, która przekłada się bezpośrednio na bezpieczeństwo i funkcjonalność otaczającej nas technologii.
Połączenie szeregowe – co musisz wiedzieć, by uniknąć typowych błędów?
Połączenie szeregowe to układ, w którym elementy (np. oporniki, żarówki) są połączone jeden za drugim, tworząc jedną, nieprzerwaną ścieżkę dla prądu. Można to sobie wyobrazić jako sznur koralików, gdzie każdy koralik jest elementem obwodu. Kluczową cechą tego typu połączenia jest to, że przerwanie obwodu w dowolnym miejscu (np. przepalenie jednej żarówki) powoduje zatrzymanie przepływu prądu w całym obwodzie. Oznacza to, że wszystkie elementy przestają działać. Ta zależność ma zarówno swoje wady, jak i zalety, w zależności od konkretnego zastosowania.
Jak prąd, napięcie i opór zachowują się w szeregu? Kluczowe zasady w pigułce
Zrozumienie, jak podstawowe parametry elektryczne zachowują się w połączeniu szeregowym, jest kluczowe dla poprawnego projektowania i analizy obwodów. Oto najważniejsze zasady:
- Natężenie prądu (I): Jest takie samo dla każdego elementu w całym obwodzie (I_całkowite = I₁ = I₂ = ...). Prąd, który przepływa przez pierwszy element, musi przepłynąć przez wszystkie kolejne, ponieważ nie ma innej drogi.
- Napięcie (U): Całkowite napięcie zasilania rozdziela się na poszczególne elementy. Suma spadków napięć na każdym elemencie jest równa napięciu źródła (U_całkowite = U₁ + U₂ + ...). Oznacza to, że każdy element "zużywa" część dostępnego napięcia.
- Opór zastępczy (Rz): Jest sumą oporów wszystkich połączonych elementów (Rz = R₁ + R₂ + ...). To sprawia, że całkowity opór obwodu szeregowego rośnie wraz z dodawaniem kolejnych elementów. Warto podkreślić, że opór całkowity jest zawsze większy od największego oporu pojedynczego elementu.
Możemy to porównać do rury z wodą, w której umieszczamy filtry. Każdy filtr (opornik) stawia pewien opór przepływowi wody (prądowi), a ciśnienie (napięcie) spada po przejściu przez każdy z nich. Całkowity opór sumuje się, a ciśnienie na początku rozkłada się na poszczególne spadki.
Obliczanie oporu zastępczego w połączeniu szeregowym – wzór i praktyczne przykłady
Obliczenie oporu zastępczego (całkowitego) w połączeniu szeregowym jest niezwykle proste. Wzór to po prostu suma oporów poszczególnych elementów:
Rz = R₁ + R₂ + R₃ + ...
Przyjmijmy, że mamy dwa oporniki połączone szeregowo: R₁ = 10Ω i R₂ = 20Ω. Aby obliczyć opór zastępczy, postępujemy następująco:
- Zapisujemy wartości oporów: R₁ = 10Ω, R₂ = 20Ω.
- Stosujemy wzór na opór zastępczy w połączeniu szeregowym: Rz = R₁ + R₂.
- Podstawiamy wartości: Rz = 10Ω + 20Ω = 30Ω.
Opór zastępczy dla tego obwodu wynosi 30Ω. Jak widać, jest to wartość większa niż opór któregokolwiek z pojedynczych oporników, co jest charakterystyczne dla połączeń szeregowych.
Gdzie na co dzień spotykamy połączenie szeregowe? (I dlaczego stare lampki choinkowe psuły się w całości?)
Połączenie szeregowe, mimo swojej wrażliwości na awarie pojedynczych elementów, ma wiele praktycznych zastosowań:
- Stare typy lampek choinkowych: To klasyczny przykład, który doskonale ilustruje wadę połączenia szeregowego. Jak zauważa ZPE.gov.pl, w tego typu instalacjach przepalenie jednej żarówki wygaszało cały łańcuch. Wynikało to z faktu, że przerwanie obwodu w jednym miejscu uniemożliwiało przepływ prądu przez pozostałe żarówki.
- Bezpieczniki: Bezpieczniki są celowo łączone szeregowo z obciążeniem. Gdy prąd przekroczy bezpieczną wartość, bezpiecznik przepala się, przerywając obwód i chroniąc urządzenie przed uszkodzeniem. W tym przypadku przerwanie obwodu jest pożądanym efektem.
- Niektóre czujniki: W systemach bezpieczeństwa, gdzie przerwanie obwodu (np. otwarcie drzwi lub okna) ma wywołać alarm, czujniki mogą być połączone szeregowo.
- Włączniki światła: Pojedynczy włącznik światła jest połączony szeregowo z żarówką, kontrolując przepływ prądu do niej.
Choć w przypadku lampek choinkowych było to irytujące, w innych zastosowaniach, takich jak ochrona obwodów, jest to niezwykle użyteczna cecha.
Połączenie równoległe – sekret domowej instalacji elektrycznej i niezawodności
W przeciwieństwie do połączenia szeregowego, w połączeniu równoległym elementy są podłączone do dwóch wspólnych punktów (węzłów), tworząc równoległe gałęzie dla przepływu prądu. Wyobraźmy sobie to jako rozgałęzienie drogi na kilka równoległych ścieżek. Kluczową zaletą tego układu jest to, że awaria jednego elementu nie przerywa działania pozostałych, ponieważ prąd wciąż może płynąć przez inne gałęzie. To właśnie ta cecha sprawia, że połączenie równoległe jest tak powszechne i cenione w domowych instalacjach elektrycznych oraz w wielu urządzeniach elektronicznych, gdzie niezawodność jest priorytetem.
Napięcie, prąd i opór w układzie równoległym – poznaj najważniejsze różnice
Charakterystyka parametrów elektrycznych w połączeniu równoległym znacząco różni się od tej w połączeniu szeregowym:
- Napięcie (U): Jest takie samo na każdym elemencie i równe napięciu zasilania (U_całkowite = U₁ = U₂ = ...). Każdy element podłączony równolegle otrzymuje pełne napięcie ze źródła.
- Natężenie prądu (I): Całkowite natężenie prądu ze źródła rozdziela się na poszczególne gałęzie. Suma natężeń w gałęziach jest równa natężeniu całkowitemu (I_całkowite = I₁ + I₂ + ...), co jest zgodne z pierwszym prawem Kirchhoffa. Prąd "wybiera" ścieżki o mniejszym oporze, ale sumarycznie musi się rozdzielić.
- Opór zastępczy (Rz): Oblicza się go ze wzoru na sumę odwrotności oporów: 1/Rz = 1/R₁ + 1/R₂ + ... . Niezwykle ważną cechą jest to, że opór zastępczy w połączeniu równoległym jest zawsze mniejszy od najmniejszego oporu pojedynczego elementu. Dodawanie kolejnych oporników równolegle zmniejsza całkowity opór obwodu.
Dla analogii z rurami wodnymi, połączenie równoległe to system, w którym główna rura rozgałęzia się na kilka mniejszych. Ciśnienie (napięcie) w każdej gałęzi jest takie samo jak w głównej rurze, ale przepływ wody (prąd) dzieli się na poszczególne gałęzie. Dodanie kolejnych gałęzi ułatwia przepływ wody, zmniejszając ogólny "opór" systemu.
Jak obliczyć opór zastępczy dla połączenia równoległego? To prostsze niż myślisz!
Obliczanie oporu zastępczego w połączeniu równoległym wymaga użycia wzoru na sumę odwrotności oporów:
1/Rz = 1/R₁ + 1/R₂ + 1/R₃ + ...
Dla dwóch oporników R₁ = 10Ω i R₂ = 20Ω połączonych równolegle, obliczenia wyglądają następująco:
- Zapisujemy wartości oporów: R₁ = 10Ω, R₂ = 20Ω.
- Stosujemy wzór: 1/Rz = 1/10Ω + 1/20Ω.
- Sprowadzamy do wspólnego mianownika: 1/Rz = 2/20Ω + 1/20Ω = 3/20Ω.
- Odwracamy ułamek, aby znaleźć Rz: Rz = 20Ω / 3 ≈ 6.67Ω.
Opór zastępczy wynosi około 6.67Ω. Zwróć uwagę, że jest on mniejszy niż opór najmniejszego z oporników (10Ω), co potwierdza regułę dla połączeń równoległych.
Dla przypadku tylko dwóch oporników istnieje również uproszczony wzór, który często ułatwia obliczenia:
Rz = (R₁ * R₂) / (R₁ + R₂)
Używając tego wzoru dla R₁ = 10Ω i R₂ = 20Ω:
Rz = (10Ω * 20Ω) / (10Ω + 20Ω) = 200Ω / 30Ω ≈ 6.67Ω
Praktyczne zastosowania połączenia równoległego – od gniazdek po zasilacze komputerowe
Połączenie równoległe jest wszechobecne w naszym codziennym życiu, głównie ze względu na swoją niezawodność i elastyczność:
- Instalacja elektryczna w domu: To najbardziej oczywisty przykład. Wszystkie gniazdka, punkty świetlne i urządzenia domowe są podłączone równolegle do sieci elektrycznej. Dzięki temu mają to samo napięcie (np. 230 V) i mogą działać niezależnie od siebie. Awaria jednego urządzenia nie wpływa na działanie innych.
- Oświetlenie w pomieszczeniach: Współczesne lampki choinkowe oraz oświetlenie domowe są zazwyczaj połączone równolegle. Jeśli jedna żarówka się przepali, pozostałe nadal świecą.
- Zasilacze komputerowe: W komputerze różne komponenty (procesor, karta graficzna, dyski) wymagają tego samego napięcia, ale pobierają różny prąd. Zasilacz dostarcza napięcie równolegle do wszystkich tych podzespołów.
- Baterie w niektórych urządzeniach: W niektórych powerbankach lub systemach zasilania awaryjnego baterie są łączone równolegle, aby zwiększyć ogólną pojemność przy zachowaniu stałego napięcia.
Ta wszechstronność sprawia, że połączenie równoległe jest preferowanym wyborem w wielu systemach wymagających niezawodności i niezależności działania komponentów.
Szeregowe kontra równoległe: Bezpośrednie porównanie, które rozwieje Twoje wątpliwości
Po omówieniu obu typów połączeń z osobna, nadszedł czas, aby zestawić je ze sobą. Bezpośrednie porównanie pozwoli nam w pełni zrozumieć, kiedy i dlaczego wybiera się konkretne rozwiązanie, a także jakie są kluczowe konsekwencje ich zastosowania w praktyce.
Przepływ prądu i spadki napięcia – co się zmienia i dlaczego to takie ważne?
Kluczowa różnica między połączeniem szeregowym a równoległym leży w sposobie, w jaki prąd i napięcie zachowują się w obwodzie. W połączeniu szeregowym prąd jest stały w całym obwodzie, co oznacza, że każdy element jest przez niego przepływany z tą samą intensywnością. Natomiast napięcie dzieli się między elementy, a spadek napięcia na każdym z nich jest proporcjonalny do jego oporu. Praktyczną konsekwencją jest to, że dodanie kolejnych żarówek szeregowo sprawi, że każda z nich będzie świecić słabiej, ponieważ napięcie rozłoży się na większą liczbę elementów.
Z kolei w połączeniu równoległym napięcie jest stałe na każdym elemencie i równe napięciu źródła. To sprawia, że wszystkie elementy działają z pełną mocą, niezależnie od liczby podłączonych komponentów. Natomiast prąd dzieli się na poszczególne gałęzie, proporcjonalnie do oporu każdej z nich. Oznacza to, że każda żarówka podłączona równolegle będzie świecić z taką samą jasnością, a dodanie kolejnej nie wpłynie na pozostałe.
Awaryjność i bezpieczeństwo – które połączenie jest bardziej niezawodne i dlaczego?
Analizując awaryjność i bezpieczeństwo, połączenie równoległe jest zazwyczaj znacznie bardziej niezawodne i preferowane w większości instalacji, zwłaszcza domowych. Jak już wspomniano, jego kluczową cechą jest to, że awaria jednego elementu nie przerywa działania pozostałych. Jeśli jedna żarówka w pokoju się przepali, reszta oświetlenia działa nadal. To samo dotyczy gniazdek – uszkodzenie jednego urządzenia podłączonego do gniazdka nie wyłączy prądu w całym domu.
W przypadku połączenia szeregowego, jego kluczowa cecha – przerwanie obwodu w dowolnym miejscu powoduje zatrzymanie przepływu prądu w całym obwodzie – sprawia, że jest ono znacznie mniej odporne na awarie. Przepalenie jednej żarówki w starych lampkach choinkowych wyłączało cały łańcuch, co było źródłem frustracji. Chociaż w niektórych zastosowaniach (np. bezpieczniki) jest to pożądane, w większości przypadków dążymy do niezależności działania komponentów.
Tabela różnic: Kluczowe parametry w jednym miejscu
Aby jeszcze bardziej sklarować różnice, przygotowałem tabelę porównawczą, która zestawia najważniejsze parametry obu typów połączeń. Według danych ZPE.gov.pl, znajomość tych różnic jest fundamentalna dla każdego elektryka i elektronika, pozwalając na prawidłowe projektowanie obwodów.
| Parametr | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Definicja | Elementy połączone jeden za drugim, jedna ścieżka dla prądu. | Elementy podłączone do dwóch wspólnych punktów, tworzące równoległe gałęzie. |
| Natężenie prądu (I) | Takie samo dla każdego elementu (Icałkowite = I₁ = I₂). | Rozdziela się na poszczególne gałęzie (Icałkowite = I₁ + I₂). |
| Napięcie (U) | Rozdziela się na poszczególne elementy (Ucałkowite = U₁ + U₂). | Takie samo na każdym elemencie (Ucałkowite = U₁ = U₂). |
| Opór zastępczy (Rz) | Suma oporów (Rz = R₁ + R₂). Zawsze większy od największego oporu. | Suma odwrotności oporów (1/Rz = 1/R₁ + 1/R₂). Zawsze mniejszy od najmniejszego oporu. |
| Skutki awarii jednego elementu | Przerywa działanie całego obwodu. | Nie przerywa działania pozostałych elementów. |
| Typowe zastosowania | Stare lampki choinkowe, bezpieczniki, włączniki. | Instalacje domowe, nowoczesne oświetlenie, zasilacze komputerowe. |
Jak strategicznie łączyć źródła zasilania? Baterie i akumulatory w praktyce
Zasady połączeń szeregowych i równoległych znajdują również kluczowe zastosowanie w strategicznym łączeniu źródeł zasilania, takich jak baterie i akumulatory. Odpowiedni wybór połączenia pozwala na uzyskanie pożądanych parametrów napięcia i pojemności, co jest niezwykle ważne w projektowaniu zasilania dla różnorodnych urządzeń.
Kiedy łączyć baterie szeregowo, aby zwiększyć napięcie (V)?
Baterie łączy się szeregowo, gdy potrzebujemy uzyskać wyższe napięcie, niż jest w stanie dostarczyć pojedyncza bateria. W takim układzie sumuje się napięcia poszczególnych baterii, a pojemność (Ah) pozostaje taka sama jak pojedynczej baterii. Na przykład, dwie baterie 1.5V połączone szeregowo dadzą nam 3V, ale ich łączna pojemność będzie taka sama jak jednej baterii.
Przykłady zastosowań obejmują:
- Latarki: Wiele latarek zasilanych jest kilkoma bateriami AA lub AAA połączonymi szeregowo, aby uzyskać wyższe napięcie potrzebne do zasilania żarówki lub diody LED.
- Zabawki zdalnie sterowane: Często wymagają one wyższego napięcia, które uzyskuje się przez połączenie kilku baterii szeregowo.
- Niektóre narzędzia bezprzewodowe: Wiertarki czy wkrętarki akumulatorowe często korzystają z pakietów akumulatorów połączonych szeregowo, aby uzyskać wysokie napięcie (np. 12V, 18V), niezbędne do pracy silnika.
Przeczytaj również: Jak sprawdzić ssid sieci i uniknąć problemów z połączeniem Wi-Fi
Kiedy wybrać połączenie równoległe, aby zwiększyć pojemność (Ah)?
Połączenie równoległe baterii stosuje się, gdy chcemy zwiększyć czas pracy urządzenia, czyli jego pojemność energetyczną, przy zachowaniu stałego napięcia. W takim układzie napięcie pozostaje takie samo jak napięcie pojedynczej baterii, a sumuje się ich pojemności. Na przykład, dwie baterie 1.5V o pojemności 1000mAh każda, połączone równolegle, dadzą nam nadal 1.5V, ale łączną pojemność 2000mAh.
Przykłady zastosowań to:
- Powerbanki: W powerbankach ogniwa są często łączone równolegle, aby zapewnić dużą pojemność i długi czas ładowania innych urządzeń, przy zachowaniu standardowego napięcia wyjściowego (np. 5V).
- Niektóre systemy zasilania awaryjnego (UPS): W celu wydłużenia czasu podtrzymania zasilania, akumulatory mogą być łączone równolegle.
- Pojazdy elektryczne: W pakietach baterii do samochodów elektrycznych, moduły ogniw są często łączone zarówno szeregowo (dla napięcia), jak i równolegle (dla pojemności), tworząc złożone układy.

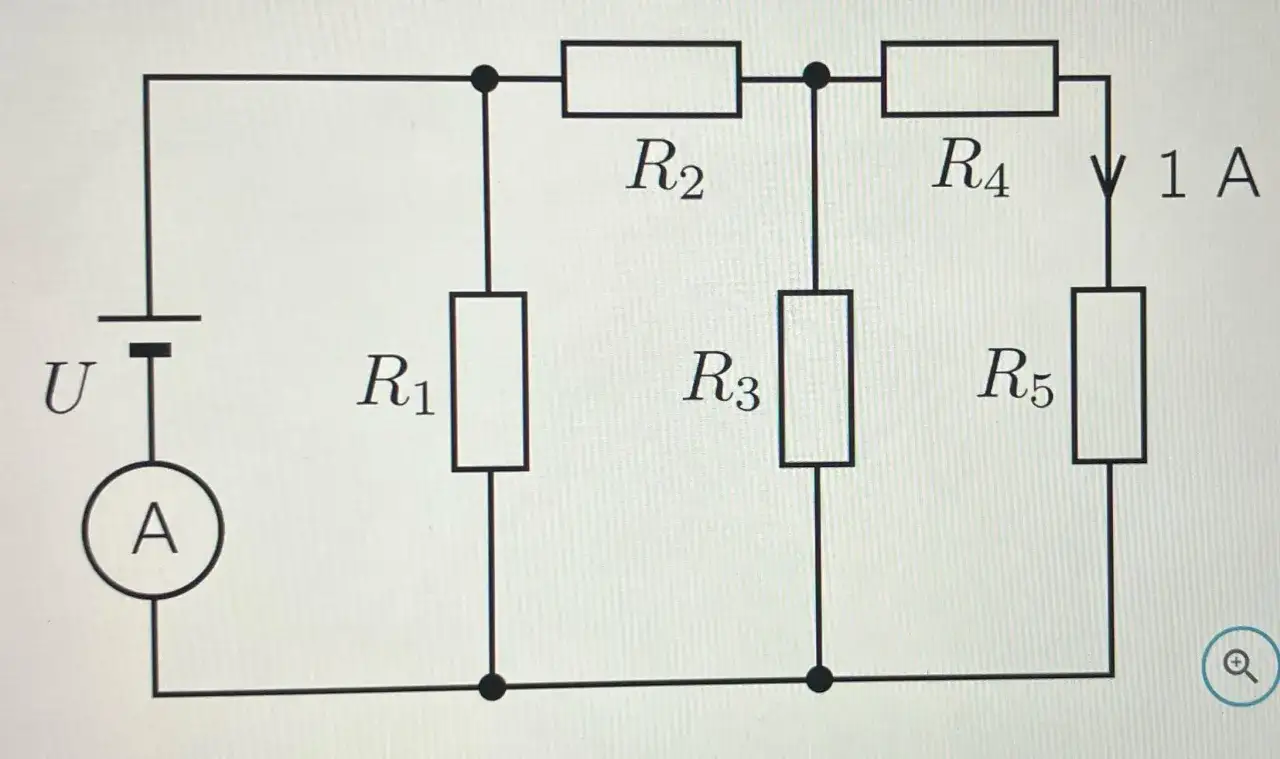

Połączenie mieszane – jak wykorzystać zalety obu rozwiązań w jednym obwodzie?
W praktyce, wiele złożonych obwodów elektrycznych i elektronicznych nie opiera się wyłącznie na połączeniach szeregowych czy równoległych, lecz na ich kombinacji – tak zwanym połączeniu mieszanym. To rozwiązanie pozwala na strategiczne wykorzystanie zalet obu podstawowych typów połączeń w jednym obwodzie, aby uzyskać specyficzne parametry, które nie byłyby możliwe do osiągnięcia przy użyciu tylko jednego rodzaju połączenia. Dzięki temu projektanci mogą precyzyjnie kontrolować rozkład napięć, prądów i oporów w różnych sekcjach obwodu.
Połączenia mieszane są powszechne w zaawansowanych systemach zasilania, gdzie na przykład baterie są łączone szeregowo w celu uzyskania wysokiego napięcia, a następnie te pakiety szeregowe są łączone równolegle, aby zwiększyć ogólną pojemność. Spotkamy je również w niektórych sieciach czujników, złożonych układach elektronicznych (np. w płytach głównych komputerów, sprzęcie audio-wideo), gdzie różne sekcje obwodu wymagają odmiennych charakterystyk elektrycznych. Zrozumienie połączeń mieszanych jest kolejnym krokiem w opanowaniu sztuki projektowania i analizy obwodów elektrycznych.
