Bezpieczniki do domu - Czy Twoja instalacja jest bezpieczna?

W dzisiejszych czasach, kiedy nasze domy są naszpikowane elektroniką i zaawansowanymi urządzeniami, rola odpowiednio dobranej instalacji elektrycznej staje się fundamentalna. Nie chodzi tu tylko o wygodę, ale przede wszystkim o bezpieczeństwo domowników i ochronę mienia. Ten artykuł dostarczy Ci praktycznej wiedzy niezbędnej do zrozumienia typów bezpieczników i ich zastosowań, co pozwoli Ci podejmować świadome decyzje i efektywnie współpracować z elektrykiem.

Dlaczego właściwy dobór bezpieczników to fundament bezpieczeństwa Twojego domu?

Dla wielu z nas instalacja elektryczna to coś, co po prostu działa – dopóki nie przestaje. Jednak to, co dzieje się za ścianami i w rozdzielnicy, ma bezpośredni wpływ na nasze codzienne życie i bezpieczeństwo. Niewłaściwie dobrane zabezpieczenia elektryczne to tykająca bomba. Mogą prowadzić do uszkodzenia drogiego sprzętu RTV i AGD, a w skrajnych przypadkach nawet do pożaru spowodowanego przegrzaniem przewodów lub do niebezpiecznego porażenia prądem.

Wyobraź sobie sytuację, w której wadliwe urządzenie lub przeciążony obwód nie zostaje odłączony od zasilania. Skutki mogą być katastrofalne. Właśnie dlatego bezpieczniki to nic innego jak "serce" instalacji elektrycznej, które nieustannie czuwa i reaguje na wszelkie nieprawidłowości, odcinając zasilanie w ułamku sekundy. Moim zdaniem, inwestycja w odpowiednie zabezpieczenia to inwestycja w spokój ducha i bezpieczeństwo Twojej rodziny.

Kto jest kim w domowej rozdzielnicy? Poznaj 3 kluczowe typy zabezpieczeń

W domowej rozdzielnicy elektrycznej znajdziesz zazwyczaj trzy główne typy urządzeń, które wspólnie tworzą kompleksowy system ochrony. Każde z nich ma swoją specyficzną rolę i jest niezastąpione w zapewnieniu bezpieczeństwa.

Pierwszym i najbardziej podstawowym elementem są wyłączniki nadprądowe (MCB), często nazywane potocznie "eskami". Ich głównym zadaniem jest ochrona instalacji przed skutkami przeciążeń, czyli sytuacji, gdy przez przewody płynie zbyt duży prąd, oraz przed zwarciami, czyli nagłym, niekontrolowanym przepływem prądu. Działają one niczym strażnik, który w razie zagrożenia natychmiast odcina dopływ energii, chroniąc przewody przed przegrzaniem i stopieniem.

Drugim niezwykle ważnym zabezpieczeniem są wyłączniki różnicowoprądowe (RCD), powszechnie znane jako "różnicówki". Ich rola jest krytyczna dla ochrony życia ludzkiego. Wyłącznik różnicowoprądowy monitoruje równowagę prądów płynących w obwodzie i w przypadku wykrycia nawet niewielkiego prądu upływowego, który mógłby popłynąć przez ciało człowieka, natychmiast rozłącza zasilanie. To właśnie dzięki nim jesteśmy chronieni przed porażeniem prądem.

Trzecim elementem, który zyskuje na znaczeniu w dobie wszechobecnej elektroniki, są ochronniki przeciwprzepięciowe (SPD). Ich zadaniem jest ochrona instalacji i podłączonych do niej urządzeń przed nagłymi skokami napięcia, czyli przepięciami. Takie przepięcia mogą być spowodowane uderzeniami pioruna lub awariami w sieci energetycznej i są niezwykle groźne dla delikatnej elektroniki.

Wyłącznik nadprądowy w szczegółach – jak odczytać tajemnicze oznaczenia?

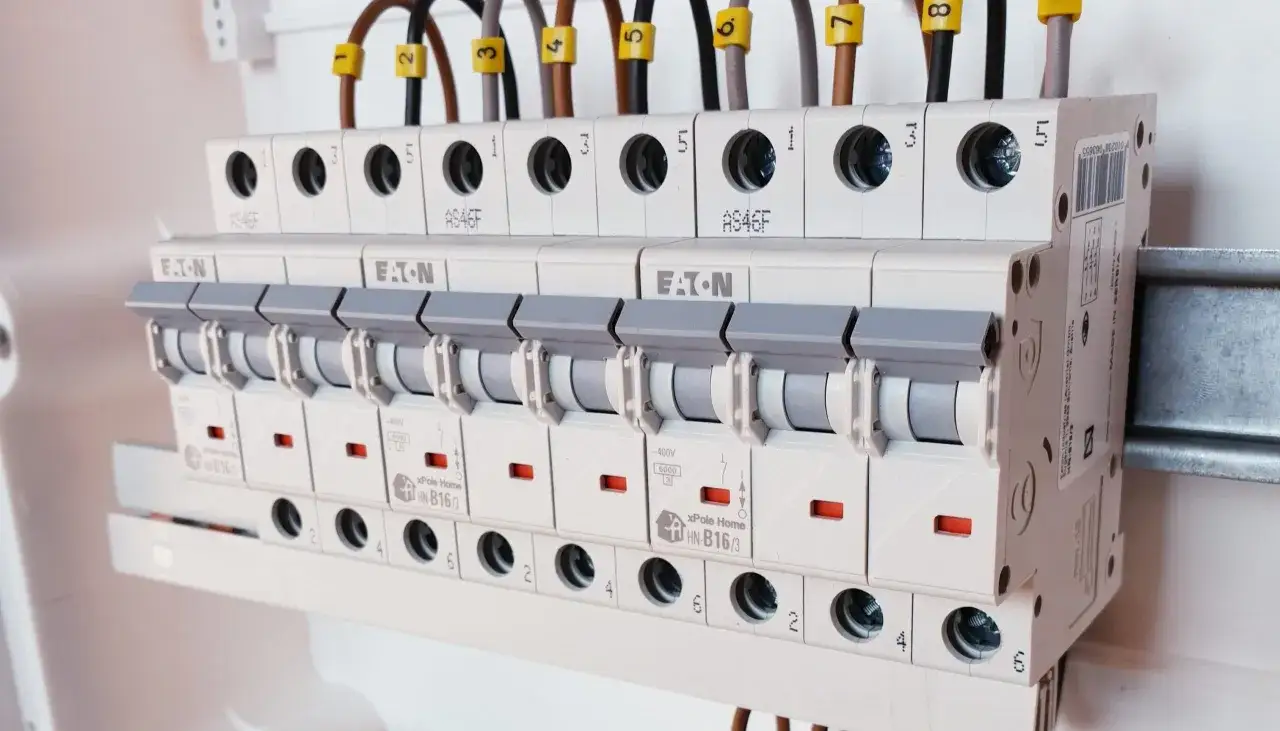

Wyłączniki nadprądowe, czyli popularne "eski", to strażnicy Twojej instalacji. Aby dobrze je dobrać, musisz zrozumieć ich oznaczenia. Najważniejsze parametry to charakterystyka czasowo-prądowa oraz prąd znamionowy, czyli amperaż.

W domach najczęściej spotykamy się z dwoma typami charakterystyk: B i C. Charakterystyka określa, jak szybko wyłącznik zareaguje na wzrost prądu. Wyłączniki typu B wyzwalają się przy prądzie od 3 do 5 razy większym niż ich prąd znamionowy. Są idealne do obwodów, gdzie nie występują duże prądy rozruchowe, takich jak obwody oświetleniowe czy gniazdka ogólnego przeznaczenia (np. dla telewizora, ładowarki do telefonu, małego AGD). Z kolei wyłączniki typu C reagują na prąd od 5 do 10 razy większy niż znamionowy. Stosuje się je tam, gdzie podłączone są urządzenia o dużym prądzie rozruchowym, na przykład silniki, elektronarzędzia, pompy, a także niektóre zasilacze czy płyty indukcyjne. Moim zdaniem, zrozumienie tej różnicy jest kluczowe, aby uniknąć niepotrzebnego wyłączania się prądu.

Kolejnym istotnym parametrem jest prąd znamionowy (amperaż), wyrażany w amperach (A). Dobiera się go w zależności od przewidywanego obciążenia obwodu oraz przekroju przewodów. Typowe wartości w domowych instalacjach to:

• B10 (10A z charakterystyką B) to standard dla obwodów oświetleniowych.
• B16 (16A z charakterystyką B) jest najczęściej stosowany dla obwodów gniazd w pokojach, salonie czy kuchni, gdzie podłączamy urządzenia o umiarkowanej mocy.
• Dla urządzeń o dużej mocy, takich jak płyty indukcyjne, piekarniki elektryczne czy podgrzewacze wody, stosuje się zazwyczaj wyłączniki o charakterystyce C i wyższym amperażu, np. C16, C20, a czasem nawet C25.

Pamiętaj, że amperaż musi być zawsze dopasowany do przekroju przewodów w ścianie, aby nie dopuścić do ich przegrzewania. To podstawa bezpiecznej instalacji.

Różnicówka, czyli musisz ją mieć! Wszystko o ochronie przeciwporażeniowej

Wyłączniki różnicowoprądowe, powszechnie znane jako "różnicówki" (RCD), to absolutnie kluczowy element każdej nowoczesnej instalacji elektrycznej. Ich rola jest nie do przecenienia, ponieważ to one chronią nas bezpośrednio przed porażeniem prądem. Działają na bardzo prostej zasadzie: monitorują prąd płynący do urządzenia i ten, który z niego wraca. Jeśli wykryją jakąkolwiek różnicę – czyli prąd upływowy, który mógłby popłynąć np. przez ciało człowieka – natychmiast odcinają zasilanie. To właśnie ta szybkość reakcji sprawia, że są tak skuteczne w ratowaniu życia.

W domowych instalacjach standardem jest stosowanie różnicówek o czułości 30 mA (miliamperów). Jest to wartość uznana za bezpieczną dla człowieka, która minimalizuje ryzyko poważnych obrażeń w przypadku kontaktu z prądem. Według danych Schneider Electric, wyłączniki różnicowoprądowe o czułości 30mA są obowiązkowe dla wszystkich obwodów gniazd wtyczkowych ogólnego przeznaczenia oraz obwodów zasilających urządzenia w łazienkach.

Warto zwrócić uwagę na typy różnicówek. Kiedyś powszechny był typ AC, który reaguje tylko na prądy przemienne sinusoidalne. Jednak w dobie wszechobecnej elektroniki – zasilaczy impulsowych, falowników, ściemniaczy LED – w instalacji mogą pojawić się prądy pulsujące odkształcone. Typ AC nie jest na nie wrażliwy, co oznacza, że w pewnych sytuacjach może nie zadziałać. Dlatego też, zgodnie z aktualnymi zaleceniami, w nowych instalacjach należy stosować wyłączniki różnicowoprądowe typu A lub F, które reagują również na te bardziej złożone formy prądu upływowego. To gwarantuje znacznie wyższy poziom bezpieczeństwa.

Częstym błędem, który widuję, jest instalowanie jednej różnicówki na cały dom. To bardzo niebezpieczne! W przypadku awarii, wyłączy ona całą instalację, pozbawiając Cię prądu wszędzie. Prawidłowa praktyka to podział instalacji na kilka obwodów chronionych oddzielnymi RCD. Dzięki temu, jeśli problem pojawi się w jednym obwodzie (np. w łazience), pozostałe części domu (np. kuchnia, salon) nadal będą miały zasilanie. To nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa – łatwiej zlokalizować usterkę i przywrócić zasilanie tam, gdzie jest to bezpieczne.

Ochrona przed niewidzialnym wrogiem – czy potrzebujesz ochronników przepięć?

Współczesne domy są pełne drogiej i wrażliwej elektroniki – telewizory, komputery, inteligentne systemy zarządzania domem, sprzęt AGD. Wszystkie te urządzenia są niezwykle podatne na uszkodzenia spowodowane przepięciami, czyli nagłymi i krótkotrwałymi wzrostami napięcia w sieci elektrycznej. Skąd się biorą te "niewidzialne wrogie"? Najczęściej są to skutki bezpośrednich lub pośrednich uderzeń pioruna, ale także awarie w sieci energetycznej czy nawet przełączanie dużych obciążeń w pobliżu. Bez odpowiedniej ochrony, przepięcie może w ułamku sekundy zniszczyć Twoje urządzenia, a nawet spowodować pożar.

Dlatego też w nowoczesnych instalacjach stosuje się wielostopniową ochronę przeciwprzepięciową, która działa jak tarcza, stopniowo obniżając energię przepięcia do bezpiecznego poziomu. Składa się ona z trzech typów ochronników, montowanych w różnych miejscach instalacji:

1. Typ 1 (klasa B): To pierwszy bastion obrony. Montowany jest zazwyczaj w złączu kablowym lub w rozdzielnicy głównej, tuż przy wejściu zasilania do budynku. Jego zadaniem jest ochrona przed bezpośrednim działaniem prądu piorunowego.
2. Typ 2 (klasa C): To drugi stopień ochrony, montowany w głównej rozdzielnicy domowej. Redukuje on energię przepięcia do poziomu bezpiecznego dla większości urządzeń elektrycznych w domu.
3. Typ 3 (klasa D): Stanowi ochronę końcową. Może być stosowany bezpośrednio przy najbardziej wrażliwych odbiornikach, np. w gniazdkach, listwach zasilających z ochroną przeciwprzepięciową. Chroni on urządzenia przed resztkowymi przepięciami, które mogły przedostać się przez wcześniejsze stopnie ochrony.

Co ważne, stosowanie ochrony przeciwprzepięciowej w budynkach mieszkalnych jest obecnie wymagane przez polskie przepisy, co tylko podkreśla jej znaczenie dla bezpieczeństwa i trwałości Twojej instalacji oraz sprzętu. Nie jest to już opcja, a konieczność.

Gotowa ściągawka: Jakie bezpieczniki do konkretnych pomieszczeń i urządzeń?

Dobór odpowiednich zabezpieczeń do konkretnych obwodów i urządzeń może wydawać się skomplikowany, ale w praktyce opiera się na kilku prostych zasadach. Przygotowałem dla Ciebie praktyczną ściągawkę, która pomoże Ci zrozumieć, jakie bezpieczniki są zalecane dla najczęściej spotykanych obwodów w domu. Pamiętaj, że poniższe wartości są typowymi rekomendacjami, a ostateczny dobór zawsze powinien być dokonany przez elektryka na podstawie szczegółowego projektu instalacji.

Jak widać w tabeli, dla obwodów oświetleniowych zazwyczaj wystarczy wyłącznik nadprądowy B10. Gniazda ogólnego przeznaczenia w pokojach czy salonie wymagają B16. Natomiast w kuchni, gdzie często mamy do czynienia z urządzeniami o dużej mocy, jak płyta indukcyjna czy piekarnik, konieczne są wyłączniki typu C o wyższym amperażu, np. C16, C20, a nawet C25. Zawsze pamiętaj o różnicówkach o czułości 30mA, najlepiej typu A lub F, które są kluczowe dla ochrony przeciwporażeniowej. W łazience są one wręcz obowiązkowe dla wszystkich obwodów. Ochronniki przepięciowe typu 2/C powinny znaleźć się w rozdzielnicy, a dla szczególnie wrażliwych urządzeń można rozważyć dodatkowe ochronniki typu 3/D.

Wiedza to nie wszystko – dlaczego ostatnie słowo zawsze należy do elektryka z uprawnieniami?

Mam nadzieję, że ten artykuł dostarczył Ci solidnych podstaw do zrozumienia, jak ważne są odpowiednie zabezpieczenia elektryczne w Twoim domu. Jednak muszę to podkreślić z całą stanowczością: zdobyta wiedza to jedno, a praktyczne wykonawstwo to drugie. Ostateczny dobór, projektowanie, montaż i odbiór instalacji elektrycznej to zadanie, które bezwzględnie musi być powierzone wykwalifikowanemu elektrykowi posiadającemu odpowiednie uprawnienia.

Samodzielne działania w zakresie instalacji elektrycznej są niezwykle ryzykowne. Brak doświadczenia, niewłaściwy dobór elementów, czy nawet drobny błąd w podłączeniu mogą mieć tragiczne konsekwencje – od uszkodzeń sprzętu, przez pożar, aż po śmiertelne porażenie prądem. Profesjonalny elektryk nie tylko dobierze zabezpieczenia zgodnie z obowiązującymi normami i przepisami, ale także wykona szczegółowy projekt instalacji, uwzględniając specyfikę Twojego domu i Twoje potrzeby.

Co więcej, po zakończeniu prac, elektryk przeprowadzi niezbędne pomiary powykonawcze, które potwierdzą bezpieczeństwo i prawidłowe funkcjonowanie całej instalacji. Tylko w ten sposób masz gwarancję, że Twoja instalacja jest nie tylko funkcjonalna, ale przede wszystkim bezpieczna dla Ciebie i Twoich bliskich. Nie ryzykuj – zaufaj specjalistom.
