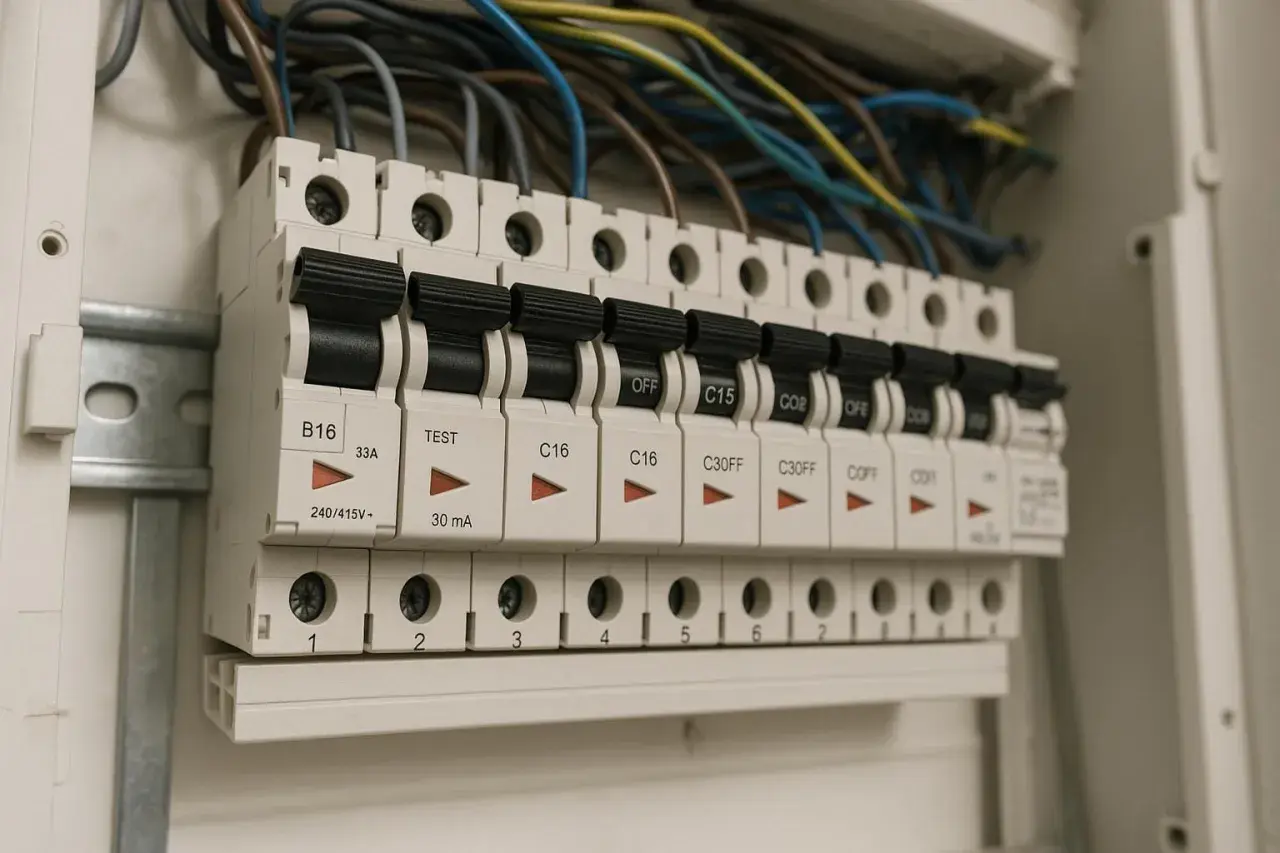

W rozdzielnicy nie ma miejsca na zgadywanie. Przy B16 liczy się dobór charakterystyki, właściwe prowadzenie przewodu fazowego i zgodność z instrukcją konkretnego aparatu. W praktyce pytanie, jak podłączyć bezpiecznik b16, dotyczy nie tylko samego montażu, ale też tego, kiedy taki wyłącznik ma sens, jak odróżnić go od innych zabezpieczeń i które błędy najczęściej kończą się niepotrzebnym zadziałaniem albo przegrzewaniem obwodu.
Najważniejsze rzeczy, które trzeba wiedzieć o B16
- B16 to potocznie „bezpiecznik”, ale fachowo mówimy o wyłączniku nadprądowym 16 A z charakterystyką B.
- W typowym obwodzie jednofazowym przez wyłącznik prowadzi się tylko przewód fazowy; neutralny i ochronny idą osobnymi torami.
- Większość takich aparatów montuje się na szynie DIN 35 mm, ale kierunek zasilania trzeba sprawdzić w dokumentacji konkretnego modelu.
- B16 często współpracuje z przewodem Cu 2,5 mm², jednak ostateczny dobór zależy od projektu, długości linii i sposobu ułożenia kabla.
- Jeśli urządzenie ma duży prąd rozruchowy, B16 może być zbyt czuły i wtedy lepiej rozważyć charakterystykę C albo osobny obwód.
Czym jest B16 i kiedy ma sens
Potocznie mówi się „bezpiecznik B16”, ale w praktyce chodzi o wyłącznik nadprądowy o prądzie znamionowym 16 A i charakterystyce B. To aparat, który chroni instalację przed przeciążeniem i zwarciem: przy przeciążeniu reaguje człon termiczny, a przy zwarciu człon elektromagnetyczny. Eaton pokazuje charakterystykę B jako standardową dla obwodów oświetleniowych i gniazdowych, co dobrze oddaje jego typowe zastosowanie.
Ja traktuję B16 jako rozsądny wybór wtedy, gdy obwód nie ma dużego prądu rozruchowego, a przewody i osprzęt są dobrane do pracy w tej klasie obciążenia. W instalacji jednofazowej 230 V daje to teoretycznie 3680 W, ale nie projektowałbym obwodu tak, jakby miał działać stale na samej granicy. Zapas zawsze robi różnicę, zwłaszcza przy długich trasach kablowych i większej liczbie gniazd.
| Typ aparatu | Co robi z prądem rozruchowym | Gdzie zwykle się sprawdza |
|---|---|---|
| B10 | Najmniej tolerancyjny na rozruch, szybciej zadziała przy skokach prądu | Lżejsze obwody, część oświetlenia, mniejsze obciążenia |
| B16 | Wytrzymuje umiarkowany rozruch, ale nadal reaguje dość szybko | Gniazda ogólne, oświetlenie, typowe obwody domowe |
| C16 | Lepszy przy większym rozruchu, mniej „nerwowy” przy starcie urządzeń | Silniki, część urządzeń grzewczych, odbiorniki z większym impulsem startowym |
Warto też pamiętać o samym zakresie zadziałania. Dla charakterystyki B przy 16 A próg natychmiastowy wypada orientacyjnie w okolicy 48-80 A, a dla C16 jest wyższy. To właśnie dlatego nie zamieniam B na C „na próbę”, bo różnica nie dotyczy kosmetyki, tylko sposobu pracy całego obwodu. Zanim sięgnę po śrubokręt, zawsze sprawdzam jeszcze, czy sam obwód rzeczywiście jest do tego aparatu przygotowany.
Zanim podłączysz, sprawdź obwód i kabel
Ja zawsze zaczynam od pytania, czy to w ogóle ma być obwód na B16. Jeśli przewód ma inny przekrój, urządzenie ma duży rozruch albo rozdzielnica jest już mocno zagęszczona, samo włożenie aparatu do szyny nie rozwiązuje problemu. B16 bardzo często współpracuje z przewodem miedzianym 2,5 mm², ale to nadal nie jest uniwersalna reguła dla każdej sytuacji.
- Przekrój przewodu - sprawdzam, czy kabel pasuje do przewidywanego obciążenia i sposobu ułożenia.
- Rodzaj obciążenia - oceniam, czy odbiornik nie ma dużego prądu startowego, który będzie wybijał B16 bez realnej awarii.
- Układ obwodu - ustalam, czy instalacja jest jednofazowa, czy trójfazowa i czy aparat ma być 1P, 1P+N czy 3P.
- Zabezpieczenie różnicowoprądowe - sprawdzam, czy B16 pracuje za RCD i czy kolejność aparatury jest zgodna ze schematem rozdzielnicy.
- Miejsce i temperatura - patrzę, czy w szafie jest miejsce na aparat, szynę i swobodny przepływ powietrza.
- Opis obwodów - upewniam się, że obwód jest oznaczony, bo po uruchomieniu to oszczędza mnóstwo czasu.
Jeżeli obwód ma pracować długo pod dużym obciążeniem, nie planuję go na samej granicy 16 A. To ważne zwłaszcza przy kuchni, łazience, warsztacie i wszędzie tam, gdzie odbiorniki działają godzinami. Po tej weryfikacji ma sens dopiero patrzenie na zaciski i kierunek zasilania.
Jak rozpoznać zaciski i kierunek zasilania
W dokumentacji ABB dla jednego z typowych modeli S200 S widać coś, co w praktyce bywa pomijane: producent rozróżnia stronę line-side i load-side, podaje dopuszczalne przekroje przewodów, moment dokręcania oraz montaż na szynie DIN 35 mm. To dobry przykład, dlaczego nie warto zgadywać kierunku podłączenia na pamięć.
| Oznaczenie | Znaczenie | Co z tego wynika w praktyce |
|---|---|---|
| L | Przewód fazowy | To on przechodzi przez wyłącznik nadprądowy w typowym obwodzie 1P |
| N | Przewód neutralny | W zwykłym B16 1P omija aparat i trafia na listwę neutralną |
| PE | Przewód ochronny | Nigdy nie prowadzi się go przez wyłącznik nadprądowy |
| 1P+N | Faza i neutralny przełączane razem | Stosuję tylko wtedy, gdy projekt i konkretny aparat to przewidują |
Nie zakładam też, że każdy aparat zasila się od góry. W jednym modelu zasilanie może być przewidziane od dołu, w innym od góry, a w jeszcze innym kierunek może być dopuszczony w obie strony, jeśli producent tak to opisał. Ja patrzę na schemat nadrukowany na obudowie i kartę katalogową, bo to one są ważniejsze niż przyzwyczajenie z poprzedniej rozdzielnicy. Kiedy aparat jest już rozpoznany, dopiero wtedy przechodzę do samego montażu.
Jak wygląda bezpieczny montaż krok po kroku
Poniżej opisuję kolejność pracy na poziomie, który pomaga zrozumieć proces, ale nie zastępuje uprawnień, doświadczenia i dokumentacji konkretnego modelu. Jeśli nie masz pewności, lepiej zlecić to elektrykowi niż improwizować w rozdzielnicy.
- Odłączam zasilanie główne i zabezpieczam miejsce pracy przed przypadkowym załączeniem.
- Sprawdzam brak napięcia dwubiegunowym wskaźnikiem, a nie „na oko”.
- Weryfikuję schemat rozdzielnicy, oznaczenia aparatu i to, po której stronie ma być zasilanie.
- Osadzam wyłącznik na szynie DIN 35 mm, upewniając się, że zatrzask pracuje pewnie i aparat siedzi równo.
- Podłączam przewód fazowy do właściwego zacisku zgodnie z instrukcją konkretnego modelu.
- Neutralny i ochronny prowadzę osobno na odpowiednie listwy, nie przez zwykły 1P B16.
- Dokręcam zaciski momentem z dokumentacji, bo zbyt słabe dokręcenie kończy się grzaniem, a zbyt mocne potrafi uszkodzić zacisk.
- Opisuję obwód i wykonuję pomiary ochronne przed oddaniem instalacji do pracy.
Tu właśnie wychodzi różnica między szybkim „podłączeniem” a poprawnym montażem. Sam aparat może wyglądać banalnie, ale dopiero test i pomiary mówią, czy obwód jest gotowy do normalnej pracy. Na papierze wszystko może wyglądać dobrze, ale w praktyce najczęściej psują sprawę te same, powtarzalne błędy.
Najczęstsze błędy przy B16
- Mylenie B16 z C16 - różnica dotyczy charakterystyki zadziałania, a nie „mocy” w potocznym sensie.
- Prowadzenie neutralnego przez zwykły 1P - to błąd, który komplikuje ochronę i diagnostykę.
- Dobór zbyt cienkiego przewodu - aparat nie naprawi złego projektu instalacji.
- Dokręcanie „na wyczucie” - przy aparaturze modułowej moment dokręcenia ma realne znaczenie.
- Brak opisu obwodu - później nikt nie wie, co zabezpiecza dany wyłącznik.
- Ignorowanie temperatury w rozdzielnicy - gęsto upakowane aparaty i słaba wentylacja zwiększają ryzyko niepożądanego wyzwalania.
- Zastępowanie przyczyny skutkiem - jeśli B16 wybija, problem często leży w obciążeniu, przewodzie albo odbiorniku, a nie w samym wyłączniku.
Jeśli coś nadal nie pasuje, zwykle problem nie leży w samym B16, tylko w doborze całego obwodu. I właśnie dlatego sama wymiana aparatu bez analizy instalacji rzadko daje trwały efekt.
Kiedy B16 nie jest najlepszym wyborem
Nie każdy obwód powinien kończyć się na B16. Czasem lepiej wybrać inny aparat, czasem inny przekrój przewodu, a czasem podzielić instalację na dwa niezależne obwody. To nie jest komplikowanie życia, tylko robienie miejsca na realne warunki pracy.
| Sytuacja | Co zwykle lepiej działa | Dlaczego |
|---|---|---|
| Obwód oświetleniowy z niewielkim obciążeniem | B10 | Zmniejsza ryzyko niepotrzebnego przeciążania linii |
| Typowe gniazda ogólne w mieszkaniu | B16 | To najczęściej najbardziej praktyczny kompromis |
| Urządzenie z dużym prądem startowym | C16 | Lepsza tolerancja na rozruch bez fałszywych wyłączeń |
| Płyta, piekarnik, większa klimatyzacja, kilka mocnych odbiorników | Osobny obwód lub układ trójfazowy | Rozkłada obciążenie i poprawia stabilność pracy |
| Stara rozdzielnica, mało miejsca, duże nagrzewanie | Analiza całego układu, nie szybka podmiana aparatu | Sam wyłącznik nie rozwiąże problemów termicznych i organizacyjnych |
Najprostsza zasada brzmi tak: jeśli B16 wyzwala przy normalnym użytkowaniu, nie zaczynam od zwiększania zabezpieczenia „bo tak będzie wygodniej”. Najpierw sprawdzam obwód, obciążenie i sposób wykonania instalacji. Po takim porównaniu zostaje już tylko dopięcie detali, które odróżniają poprawny montaż od pośpiechu.
Co jeszcze sprawdziłbym przed oddaniem obwodu do pracy
Gdy aparat jest już zamontowany, nie zamykam rozdzielnicy od razu. Najpierw robię kilka rzeczy, które w praktyce decydują o tym, czy instalacja będzie działała stabilnie, czy zacznie sprawiać kłopoty po kilku dniach.
- Opisuję obwód tak, żeby po miesiącu było wiadomo, co chroni dany wyłącznik.
- Sprawdzam test RCD, jeśli w instalacji występuje wyłącznik różnicowoprądowy.
- Wykonuję pomiary ochronne i sprawdzam, czy instalacja spełnia wymagania dla konkretnego obwodu.
- Kontroluję temperaturę zacisków po pierwszym okresie pracy, zwłaszcza przy mocno obciążonych liniach.
- Patrzę na rezerwę miejsca w rozdzielnicy, bo ciasno upchana aparatura prędzej czy później daje o sobie znać.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: B16 nie jest elementem, który podłącza się z pamięci. Najmniej błędów robi się wtedy, gdy najpierw czyta się dokumentację konkretnego aparatu, potem sprawdza obwód, a dopiero na końcu zamyka rozdzielnicę i uruchamia zasilanie. To właśnie daje instalacji stabilność, a nie sama obecność wyłącznika w szafie.
