Dobór zabezpieczenia gniazd to nie jest zgadywanie "na oko". W praktyce liczy się przede wszystkim przekrój przewodu, sposób jego ułożenia, długość obwodu i to, jakie obciążenia rzeczywiście będą podłączane. Najkrótsza odpowiedź na pytanie, jaki bezpiecznik do gniazdek, brzmi zwykle: B16 dla obwodu wykonanego przewodem 3x2,5 mm², a do tego wyłącznik różnicowoprądowy 30 mA, najlepiej typu A.
Jeśli jednak instalacja jest starsza, przewody są cieńsze albo w grę wchodzą urządzenia o dużym prądzie rozruchowym, odpowiedź przestaje być tak prosta. Dlatego poniżej rozpisuję temat tak, jak podchodzę do niego przy realnym doborze w mieszkaniu i domu: od podstawowych zasad, przez różnice między B i C, aż po błędy, które najczęściej kończą się wybijaniem zabezpieczeń albo przegrzewaniem obwodu.
Najczęściej wygrywa B16, ale decyduje cały obwód
- W typowym domu lub mieszkaniu standardem jest B16 na obwodzie gniazd wykonanym przewodem 3x2,5 mm² Cu.
- Bezpiecznik dobiera się do przewodu i obwodu, a nie do samego gniazdka czy pojedynczego urządzenia.
- Dla gniazd w obwodach specjalnie projektowanych, z cieńszym przewodem, spotyka się B10, ale to nie jest domyślne rozwiązanie dla gniazd ogólnych.
- W nowych i modernizowanych instalacjach rozsądny standard to RCD 30 mA typu A.
- C16 ma sens tylko tam, gdzie rzeczywiście występują większe prądy rozruchowe i projekt instalacji to uwzględnia.
- Jeśli obwód ma zasilać kuchnię, łazienkę, garaż albo taras, często lepiej rozdzielić go na kilka linii niż podnosić amperaż zabezpieczenia.
Najprostsza odpowiedź jest zwykle jedna
Jeżeli mówimy o zwykłych gniazdach 230 V w mieszkaniu albo domu, najczęściej wybiera się wyłącznik nadprądowy B16. To nie przypadek: przy przewodzie miedzianym 3x2,5 mm² taki układ dobrze pasuje do typowych obciążeń domowych i daje sensowny margines bezpieczeństwa. W praktyce oznacza to obwód, który spokojnie obsłuży drobną elektronikę, odkurzacz, ładowarki czy sprzęt RTV, ale nie będzie udawał, że zniesie wszystko naraz.
Warto pamiętać o liczbach. Przy 230 V zabezpieczenie 16 A odpowiada mocy rzędu 3,68 kW. To nie jest mało, ale też nie jest zapas bez końca. Dla porównania 10 A daje około 2,3 kW, więc przy takim zabezpieczeniu dużo łatwiej o przeciążenie, jeśli ktoś podłączy czajnik, mikrofalówkę i toster do jednego obwodu.
Ja w praktyce zaczynam od pytania: jakie jest okablowanie, a nie jakie gniazdko zostało zamontowane. Dopiero potem sprawdzam charakter obciążeń. Taki porządek myślenia oszczędza wiele błędów, bo samo gniazdo 16 A nie oznacza, że można dowolnie podnosić wartość zabezpieczenia. Następny krok to zrozumienie, co dokładnie chroni wyłącznik nadprądowy.
Dlaczego nie dobiera się zabezpieczenia do samego gniazdka
Gniazdko jest tylko punktem końcowym obwodu. Prawdziwym ograniczeniem są przewody, połączenia, zaciski, długość linii i warunki ułożenia. Dlatego w elektryce działa prosta zasada: prąd obciążenia ma mieścić się w możliwościach wyłącznika, a wyłącznik nie może dopuścić do przeciążenia przewodu. W skrócie często zapisuje się to jako Ib ≤ In ≤ Iz, czyli obciążenie nie większe niż wartość zabezpieczenia, a zabezpieczenie nie większe niż obciążalność przewodu.
To ma bardzo praktyczne konsekwencje. Jeśli ktoś wstawi mocniejszy aparat tylko po to, żeby "nie wybijało", nie poprawia bezpieczeństwa, tylko je pogarsza. Przewód zaczyna pracować bliżej granicy temperatury, zaciski mogą się grzać, a uszkodzenie często rozwija się powoli i bez spektakularnego sygnału ostrzegawczego.
W tym miejscu pojawia się też częste nieporozumienie: bezpiecznik chroni instalację, nie sprzęt AGD. Lodówka, ekspres do kawy czy komputer mają własne ograniczenia, ale to obwód gniazd ma być dobrany tak, by jego najsłabszy element nie pracował poza zakresem. Dlatego samo patrzenie na "ile gniazdek jest w pokoju" niewiele mówi. Znacznie ważniejsze jest, co realnie będzie do nich podłączane i jak wykonano trasę przewodu.
Skoro wiadomo już, dlaczego nie liczy się wyłącznie samo gniazdo, przechodzę do najważniejszej praktycznej części: jaki dobór ma sens dla konkretnego przekroju przewodu.
Jak dobrać zabezpieczenie do przekroju przewodu
W domowych instalacjach przewód i zabezpieczenie dobiera się razem. Sama grubość żyły nie załatwia wszystkiego, ale daje bardzo mocny punkt wyjścia. Poniżej zestawiam najczęstsze warianty, z jakimi spotykam się w praktyce. To nie jest tabela do ślepego przepisywania, tylko bezpieczny punkt orientacyjny.
| Przekrój przewodu Cu | Najczęstsze zabezpieczenie | Typowe zastosowanie | Uwagi praktyczne |
|---|---|---|---|
| 3x1,5 mm² | B10 | Obwody o mniejszym obciążeniu, czasem krótkie odcinki lub instalacje specjalnie zaprojektowane | Nie traktuję tego jako domyślnego wariantu dla zwykłych gniazd ogólnych |
| 3x2,5 mm² | B16 | Standardowe obwody gniazd w mieszkaniu i domu | Najbardziej typowy i najczęściej rozsądny wybór |
| 3x4 mm² | Zwykle B16 dla gniazd 16 A, czasem inny aparat w obwodach dedykowanych | Dłuższe linie lub obwody o większym obciążeniu | Wyższy przekrój nie oznacza automatycznie większego bezpiecznika przy zwykłych gniazdach 16 A |
| Przewody aluminiowe lub stara instalacja | Dobór indywidualny | Modernizacje i obiekty starszego typu | Tu nie wolno opierać się na samym schemacie z internetu; potrzebne są pomiary i ocena stanu instalacji |
Najważniejszy wniosek z tej tabeli jest prosty: dla typowych gniazd domowych 3x2,5 mm² i B16 pozostaje punktem odniesienia. Jeżeli ktoś ma przewód 1,5 mm², nie powinien z automatu zakładać, że wystarczy tylko "mocniejszy bezpiecznik". Często jest odwrotnie: to trzeba najpierw sprawdzić, czy taki obwód w ogóle nadaje się do zasilania gniazd ogólnego przeznaczenia. Właśnie tu najlepiej widać różnicę między teorią a praktyką.
Na tym etapie warto doprecyzować jeszcze jedną rzecz, bo wiele osób myli ją z samą wartością amperażu: chodzi o charakterystykę wyłącznika. I tu przechodzę do B, C oraz do różnicówki.

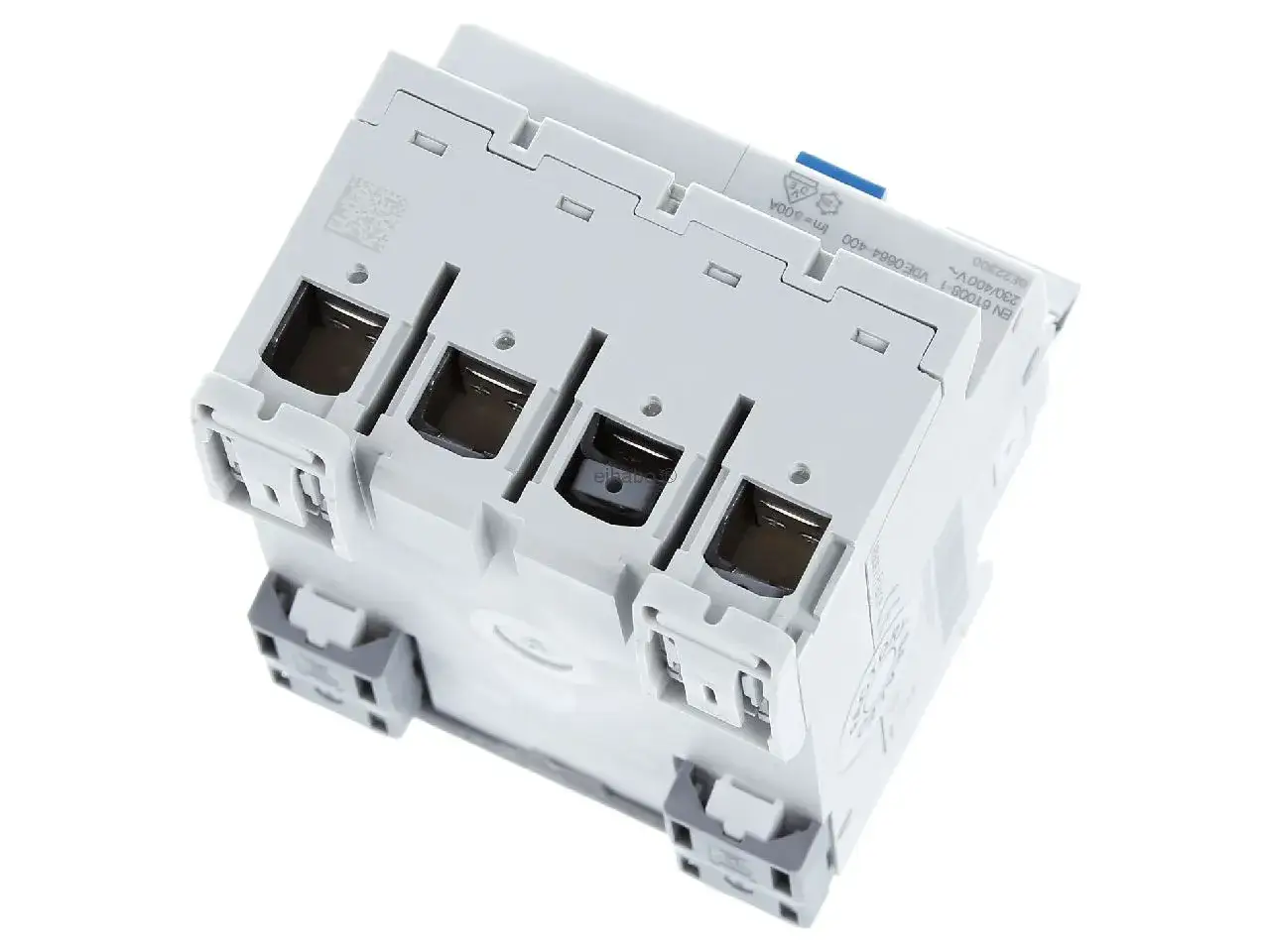

Co oznaczają charakterystyki B, C i rola różnicówki
W codziennym języku każdy aparat w rozdzielnicy bywa nazywany "bezpiecznikiem", ale technicznie to nie zawsze to samo. W obwodach gniazd najczęściej chodzi o wyłącznik nadprądowy, a obok niego bardzo ważny jest wyłącznik różnicowoprądowy, czyli RCD. To dwa różne urządzenia, które robią dwie różne rzeczy.
| Element | Co robi | Najczęstsze zastosowanie |
|---|---|---|
| B16 | Chroni przed przeciążeniem i zwarciem | Standardowe obwody gniazd |
| C16 | Chroni przed przeciążeniem i zwarciem, ale toleruje większy prąd rozruchowy | Odbiorniki z silnikami, sprężarki, niektóre urządzenia z dużym startem prądowym |
| RCD 30 mA typ A | Chroni przed skutkami prądu upływu i porażenia | Nowe i modernizowane instalacje mieszkaniowe |
Charakterystyka B reaguje szybciej przy mniejszych prądach zwarciowych, dlatego dobrze pasuje do typowych obwodów domowych. Charakterystyka C jest mniej czuła na chwilowe skoki prądu, więc bywa używana tam, gdzie silnik, transformator albo elektronika z dużym prądem rozruchowym powodują niepotrzebne zadziałania B-ki. To jednak nie jest "lepszy" bezpiecznik do wszystkiego. W gniazdach ogólnych C16 stosuję tylko wtedy, gdy projekt instalacji i pomiary to uzasadniają.
Z kolei RCD 30 mA nie zastępuje B16. On nie chroni przed przeciążeniem przewodu, tylko przed skutkami porażenia i prądów upływu. W instalacjach mieszkaniowych sensownym wyborem jest zwykle typ A, bo dobrze radzi sobie z wieloma nowoczesnymi odbiornikami elektronicznymi. Dla mnie to dziś praktyczny standard, a nie dodatek "na wszelki wypadek".
Jeśli kusi Cię, żeby zmienić B16 na C16, bo "mniej wybija", ostrożnie. Najpierw trzeba sprawdzić pętlę zwarcia, długość obwodu i to, czy gniazda oraz przewody rzeczywiście są do tego przygotowane. W przeciwnym razie zyskujesz spokój pozorny, a nie realne bezpieczeństwo. To prowadzi do kolejnego pytania: kiedy jeden obwód gniazd przestaje wystarczać.
Kiedy jeden obwód gniazd to za mało
Nie liczę liczby gniazd "na sztuki", tylko patrzę na sposób użycia. Sześć gniazd w salonie może być całkowicie bezproblemowe, jeśli ktoś podłącza telewizor, laptop i lampkę. Trzy gniazda w kuchni potrafią przeciążyć obwód szybciej niż cały pokój z elektroniką.
Przykład jest prosty. Czajnik o mocy 2000 W, mikrofalówka 1200 W i toster 1000 W dają razem 4200 W. To już przekracza możliwości pojedynczego obwodu B16 na 230 V. I właśnie dlatego kuchnia często wymaga kilku obwodów, a nie jednego "mocniejszego" zabezpieczenia. Rozdzielenie linii daje większą rezerwę, mniej wybić i mniejsze ryzyko grzania połączeń.
- Kuchnia - osobne obwody dla blatu roboczego, zmywarki, piekarnika lub płyty, jeśli to przewidziano w projekcie.
- Łazienka - obwody z RCD 30 mA, z uwzględnieniem warunków wilgoci i stref ochronnych.
- Garaż i warsztat - często potrzebują oddzielnych linii przez narzędzia z silnikami i większe obciążenia chwilowe.
- Taras i ogród - tu dochodzi jeszcze odporność osprzętu na warunki zewnętrzne, więc liczy się nie tylko amperaż, ale też szczelność i jakość montażu.
W praktyce lepsze jest rozdzielenie obwodów niż podnoszenie wartości zabezpieczenia "na zapas". To podejście jest bardziej przewidywalne i łatwiejsze do serwisowania. A ponieważ większość problemów bierze się z błędów montażowych albo złych przyzwyczajeń, warto nazwać je wprost.
Najczęstsze błędy, które widzę w praktyce
Największy błąd to próba naprawienia uciążliwego wyzwalania przez założenie mocniejszego zabezpieczenia. Jeśli obwód był projektowany na 2,5 mm² i B16, a ktoś wstawia "coś większego", to nie usuwa przyczyny. Zwykle tylko oddala moment, w którym instalacja zacznie się bronić sama.
- Dobór bezpiecznika do sprzętu, a nie do przewodu - to nie gniazdo ma decydować, tylko cały obwód.
- Mieszanie oświetlenia z gniazdami - taką linię łatwo przeciążyć i trudniej diagnozować.
- Używanie B16 na starej, niezweryfikowanej instalacji - szczególnie gdy przewody są zużyte albo aluminiowe.
- Stawianie na C16 "żeby nie wybijało" - bez sprawdzenia warunków zwarciowych to ryzykowna droga.
- Ignorowanie RCD - brak różnicówki albo jej zły typ to realny spadek poziomu ochrony.
- Przeładowywanie jednego obwodu wieloma odbiornikami kuchennymi - najczęstsza przyczyna wybić w mieszkaniach.
Jest jeszcze jeden problem, o którym rzadko mówi się głośno: doraźne "naprawy" po starych modernizacjach. Czasem gniazdo zostało wymienione na nowe, ale przewód i zabezpieczenie zostały stare. Z zewnątrz wszystko wygląda dobrze, a wewnątrz obwód jest już po prostu źle zrównoważony. To właśnie dlatego przed zmianą zabezpieczenia warto zrobić kilka prostych sprawdzeń.
Co sprawdzić przed wymianą albo modernizacją
Jeżeli mam podjąć decyzję bez zgadywania, sprawdzam zawsze te same rzeczy. To krótka lista, ale każda pozycja ma znaczenie. W praktyce od tego zależy, czy obwód będzie działał stabilnie i bezpiecznie, czy tylko "jakoś będzie działał".
- Przekrój i materiał przewodów - miedź czy aluminium, 1,5 czy 2,5 mm², a czasem jeszcze stan izolacji.
- Długość obwodu - im dłuższa linia, tym większy spadek napięcia i większe wymagania wobec zabezpieczenia.
- Sposób ułożenia - w ścianie, w peszlu, w ociepleniu, w korycie, w wiązce; to wpływa na obciążalność.
- Impedancja pętli zwarcia - bez tego nie ocenisz rzetelnie, czy wyłącznik zadziała tak, jak powinien.
- Stan gniazd i zacisków - luźne połączenia grzeją się szybciej niż sam przewód.
- Obecność i typ RCD - w nowych układach mieszkaniowych zwykle stawiam na 30 mA typu A.
Jeżeli którykolwiek z tych punktów budzi wątpliwości, nie traktuję wymiany aparatu jako prostego "upgrade'u". Najpierw diagnoza, potem decyzja. W starszych mieszkaniach to szczególnie ważne, bo jeden przypadkowy ruch potrafi ujawnić większy problem niż sam bezpiecznik.
W praktyce dla mieszkania i domu wybrałbym tak
Gdybym miał wskazać jedno rozwiązanie dla typowego, nowego obwodu gniazdowego w domu lub mieszkaniu, postawiłbym na przewód 3x2,5 mm² Cu, zabezpieczenie B16 i RCD 30 mA typu A. To układ, który dobrze pasuje do realnego użytkowania, nie jest przesadnie czuły, a jednocześnie nie rozleniwia instalacji zbyt wysokim prądem znamionowym.
Jeśli obwód ma być nietypowy, zaczyna się robić mniej podręcznikowo: dłuższa linia, większe obciążenie, urządzenia z rozruchem, stara instalacja, aluminium albo gniazda w trudnym środowisku. Wtedy nie zmieniam wartości "na wyczucie". Sięgam po pomiary i projektowanie pod konkretny przypadek, bo to jedyny sposób, żeby zabezpieczenie faktycznie chroniło instalację, a nie tylko wyglądało poprawnie w rozdzielnicy.
Najkrócej mówiąc: przy zwykłych gniazdach domowych najczęściej wygrywa B16, ale tylko wtedy, gdy reszta układu też jest do tego dobrana. Jeśli chcesz mieć pewność, zacznij od przewodu, nie od napisu na aparacie.
