Zabezpieczenie przedlicznikowe to element, który zwykle przypomina o sobie dopiero wtedy, gdy nagle gaśnie światło albo trzeba zwiększyć moc przyłączeniową. W praktyce decyduje o bezpieczeństwie przyłącza, o tym, czy instalacja ma właściwą selektywność, oraz o tym, jak daleko można bezpiecznie rozbudować domową lub firmową elektrykę. Poniżej wyjaśniam, jak działa, jakie ma odmiany, jak dobrać jego wartość i co zrobić, gdy zaczyna sprawiać kłopoty.
Najważniejsze rzeczy, które warto wiedzieć o bezpieczniku przed licznikiem
- Chroni odcinek od strony zasilania, czyli przyłącze i część układu pomiarowego, przed przeciążeniem i zwarciem.
- Najczęściej jest zaplombowany, więc nie jest elementem do codziennej obsługi przez użytkownika.
- W praktyce spotyka się wkładki topikowe, wyłączniki nadmiarowo-prądowe, wyłączniki selektywne i rozłączniki bezpiecznikowe.
- Dobór zależy od mocy przyłączeniowej, przekroju przewodów, rodzaju zasilania i wymagań operatora sieci.
- Gdy odłącza zasilanie, najpierw trzeba ustalić, czy problem leży po stronie instalacji odbiorcy, czy w sieci zewnętrznej.
- Samodzielna ingerencja w zaplombowany element to zły pomysł technicznie i formalnie.

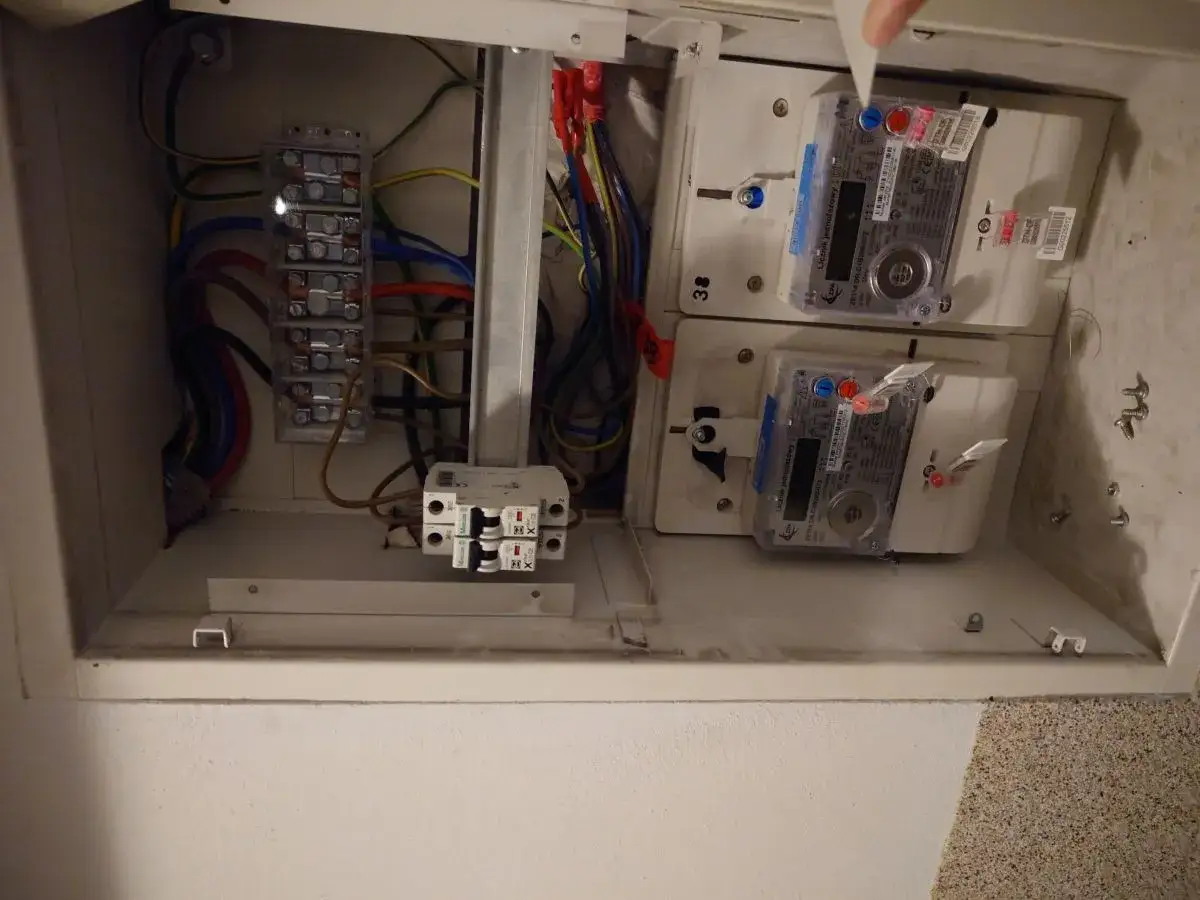

Czym jest bezpiecznik przed licznikiem i gdzie go szukać
Najprościej mówiąc, to aparat znajdujący się po stronie zasilania układu pomiarowego, zwykle w złączu kablowym, szafce licznikowej albo przedziale pomiarowym. Ja traktuję go jako granicę między tym, za co odpowiada operator sieci dystrybucyjnej, a tym, co należy już do instalacji odbiorcy.
W standardach operatorów takie urządzenie jest opisywane jako najbliższe układowi pomiarowemu od strony sieci i zabezpieczone plombą. Co ważne, w części układów technicznych może być umieszczone także za licznikiem, patrząc od strony sieci OSD, jeśli wymaga tego układ zasilania. To nie zmienia jego roli: nadal ma chronić odcinek zasilania i ograniczać skutki przeciążenia lub zwarcia.
W praktyce nie jest to zwykły przełącznik do codziennego używania. Jeśli ktoś wyłącza nim zasilanie bez potrzeby, szybciej narobi sobie problemów niż zyska wygodę. Żeby zrozumieć, skąd biorą się te ograniczenia, trzeba spojrzeć na sposób działania samego aparatu.
Jak działa i co chroni w praktyce
Tu działa prosty mechanizm: jeśli prąd przekroczy wartość dopuszczalną, aparat reaguje i odcina zasilanie. Przy przeciążeniu robi to po pewnym czasie, przy zwarciu niemal natychmiast. Z punktu widzenia instalacji to różnica kluczowa, bo przeciążenie rozwija się wolniej, a zwarcie jest nagłe i groźne dla przewodów, zacisków oraz samego układu pomiarowego.
- Przeciążenie oznacza zbyt duży pobór przez dłuższy czas, na przykład wtedy, gdy pracuje kilka energochłonnych urządzeń naraz.
- Zwarcie to gwałtowne połączenie przewodów o bardzo małej rezystancji, które wywołuje skok prądu i natychmiastową reakcję zabezpieczenia.
- Selektywność oznacza, że przy awarii powinno zadziałać to zabezpieczenie, które jest najbliżej miejsca uszkodzenia, a nie całe piętro czy cały budynek.
Ja zwracam uwagę jeszcze na jedną rzecz: to zabezpieczenie nie chroni pojedynczych odbiorników tak, jak wyłącznik w rozdzielnicy mieszkania. Ono zabezpiecza głównie odcinek zasilający i ma nie dopuścić do przeciążenia przewodów przed licznikiem oraz do problemów po stronie sieci. Dlatego potrafi reagować na sytuacje, których użytkownik nie łączy od razu z awarią, na przykład na długotrwałe przeciążenie po dołożeniu nowej płyty grzewczej czy ładowarki samochodowej.
Skoro wiadomo już, co ma robić, łatwiej przejść do pytania, jakie konkretne rozwiązania montuje się przed licznikiem i czym naprawdę się różnią.

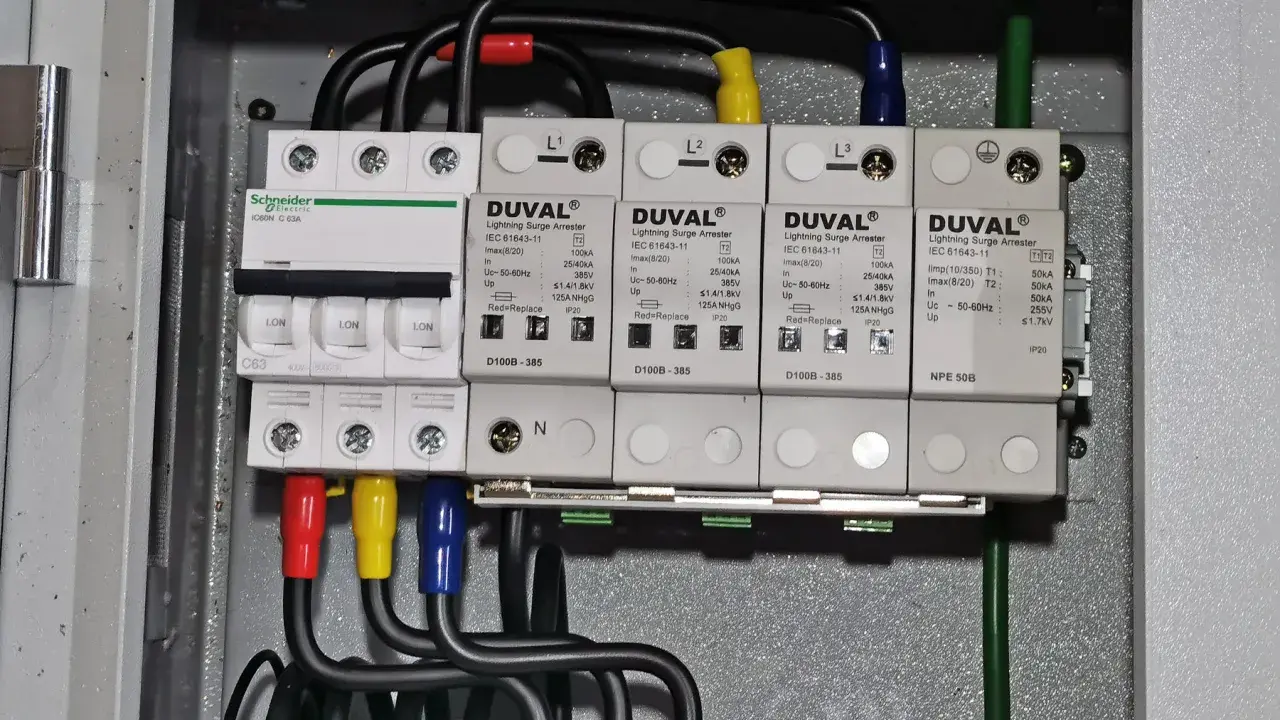

Jakie rozwiązania spotyka się najczęściej
W polskich instalacjach najczęściej trafiają się cztery grupy rozwiązań. Różnią się wygodą obsługi, sposobem reakcji na przeciążenie oraz tym, jak łatwo można je serwisować bez naruszania reszty układu.
| Rozwiązanie | Jak działa | Gdzie spotykane | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| Wkładka topikowa | Topik ulega stopieniu, gdy prąd przekroczy bezpieczny poziom. | Starsze złącza, proste układy i część obiektów modernizowanych etapami. | Jest prosta i dobrze radzi sobie z dużymi prądami zwarciowymi. | Po zadziałaniu trzeba wymienić wkładkę, a nie tylko podnieść dźwignię. |
| Wyłącznik nadmiarowo-prądowy | Mechanicznie rozłącza tor przy przeciążeniu lub zwarciu, zależnie od wykonania. | Nowe szafki pomiarowe i układy projektowane pod łatwiejszą obsługę. | Wygodniejszy w eksploatacji i czytelniejszy przy diagnostyce. | Źle dobrany może reagować zbyt wcześnie przy rozruchach urządzeń. |
| Wyłącznik selektywny SLS | Ma zapewniać odpowiednią współpracę z zabezpieczeniami niższego rzędu. | Budynki wielolokalowe i obiekty, w których ważna jest selektywność. | Zmniejsza ryzyko wyłączenia większej części instalacji. | Wymaga sensownego projektu, a nie przypadkowego montażu. |
| Rozłącznik bezpiecznikowy | Umożliwia bezpieczne odłączenie toru i pracę z wkładkami bezpiecznikowymi. | Układy z wkładkami D02, NH i rozwiązania szafowe. | Ułatwia serwis i daje czytelną przerwę izolacyjną. | Samo urządzenie nie zastępuje właściwie dobranej wkładki. |
Przy większych prądach zwarciowych liczy się też zdolność wyłączania, czyli to, czy aparat potrafi bezpiecznie przerwać bardzo duży prąd w danym punkcie sieci. W nowszych układach ważna jest więc nie tylko wygoda obsługi, ale też to, czy cały zestaw naprawdę pasuje do warunków przyłączenia i do reszty instalacji.
To prowadzi do następnego pytania: jak przełożyć moc przyłączeniową i przekrój przewodów na konkretną wartość amperów.
Jak dobrać prąd znamionowy do mocy i przewodów
Tu nie ma jednej uniwersalnej liczby. Dobór zależy od mocy umownej, rodzaju zasilania, długości i przekroju przewodów, a także od tego, czy instalacja ma charakter jednofazowy, czy trójfazowy. Właśnie dlatego sama deklaracja „chcę więcej prądu” niczego jeszcze nie rozwiązuje, dopóki nie sprawdzi się całego toru zasilania.
Moc przyłączeniowa to parametr z warunków przyłączenia, a moc umowna to poziom zapisany w umowie; w praktyce te dwa pojęcia często się myli, a to właśnie one wpływają na dobór zabezpieczenia. Przy 400 V i zasilaniu trójfazowym można przyjąć kilka praktycznych punktów odniesienia:
| Prąd na fazę | Orientacyjna moc | Przykładowe zastosowanie |
|---|---|---|
| 16 A | około 11 kW | typowa instalacja domu z umiarkowanym obciążeniem |
| 20 A | około 13,8 kW | dom z większą liczbą odbiorników lub mały lokal usługowy |
| 25 A | około 17,3 kW | dom z płytą indukcyjną, pompą ciepła albo ładowaniem EV |
| 32 A | około 22,2 kW | obiekt z wyższym poborem i większymi rezerwami mocy |
Przy jednofazie liczby są niższe, bo wszystko idzie jednym torem. Dlatego 25 A przy 230 V to już tylko około 5,8 kW, a 32 A to około 7,4 kW. To ważne, bo wiele osób patrzy wyłącznie na kilowaty urządzenia, a nie na to, jak rozłożą się one na fazy i czy istniejący aparat przed licznikiem w ogóle ma do tego zapas.
Przy doborze patrzę jeszcze na trzy techniczne warunki. Po pierwsze, zabezpieczenie ma chronić przewód, więc jego wartość nie może być wyższa niż dopuszczalny prąd dla WLZ, czyli wewnętrznej linii zasilającej. Po drugie, musi zachować selektywność z wyłącznikami w rozdzielnicy odbiorczej. Po trzecie, powinno uwzględniać rozruchy urządzeń, które chwilowo pobierają więcej niż wynika z ich tabliczki znamionowej.
W praktyce w małych obiektach najczęściej spotyka się zakres od 25 A do 63 A, ale to tylko typowy przedział, a nie gotowa recepta. Przy większych obiektach i mocniejszych przyłączeniach pojawiają się już inne wymagania formalne, a w dokumentach operatorów widać też progi rzędu 63 A i 100 A, które zmieniają sposób projektowania całego układu. Gdy zabezpieczenie zaczyna odłączać zasilanie, ważniejsze od samej liczby na obudowie jest znalezienie przyczyny problemu.
Co zrobić, gdy odłącza zasilanie albo przepala wkładkę
Najpierw warto zachować spokój i odróżnić awarię własnej instalacji od problemu w sieci. Jeśli prąd zniknął tylko w jednym lokalu albo po włączeniu konkretnych urządzeń, podejrzenie pada zwykle na przeciążenie albo zwarcie po stronie odbiorcy. Jeśli nie ma zasilania w większej części budynku lub na ulicy, bardziej prawdopodobna jest awaria po stronie operatora.
- Wyłącz najbardziej obciążające urządzenia, zanim podejmiesz kolejną próbę załączenia.
- Sprawdź rozdzielnicę odbiorczą i, jeśli problem dotyczy całego budynku, także administratora.
- Jeśli zauważysz nadtopienia, zapach spalenizny, ślady łuku albo uszkodzoną obudowę, nie próbuj kolejnych improwizacji.
- Gdy zadziałało zaplombowane zabezpieczenie, zgłoś sprawę operatorowi lub elektrykowi działającemu zgodnie z jego procedurą.
- Jeśli po wymianie obciążenie wraca do granicy wyzwalania, nie zwiększaj na własną rękę wartości wkładki ani wyłącznika.
Jedna rzecz jest szczególnie ważna: nie wolno ratować sytuacji prowizorką, czyli mostkowaniem, wkładką o większej wartości albo wymianą bez sprawdzenia przewodów. To krótkowzroczne, bo pozornie przywraca zasilanie, ale realnie odbiera instalacji ochronę. Gdy ktoś pyta mnie, co jest większym błędem: jednorazowe zadziałanie zabezpieczenia czy jego obchodzenie, odpowiedź jest prosta - drugie.
W tym samym kontekście pojawia się też kwestia formalna: kto właściwie może przy takim elemencie pracować i kiedy trzeba zgłosić zmianę zamiast działać samemu.
Kto może przy nim pracować i kiedy trzeba zgłosić zmianę
W praktyce ten element jest zaplombowany, więc bez uzgodnienia z operatorem nie powinno się go rozplombowywać ani przerabiać. Tak właśnie opisują to standardy operatorów, a ich logika jest prosta: przedlicznikowy aparat zabezpiecza granicę odpowiedzialności, więc musi być kontrolowany w sposób formalny, a nie przypadkowy.
Tu dobrze widać podział ról. Operator odpowiada za układ pomiarowy i elementy po swojej stronie, a odbiorca za ochronę licznika, instalację wewnętrzną i dostęp do urządzeń, jeśli znajdują się na jego terenie lub w budynku. Jeżeli licznik jest na klatce schodowej, znaczenie ma też rola zarządcy. W praktyce to oznacza, że nawet jeśli fizycznie widzisz aparat w szafce, nie znaczy to jeszcze, że możesz przy nim samodzielnie cokolwiek zmieniać.
Do zgłoszenia nadają się zwłaszcza trzy sytuacje: częste wyzwalanie bez wyraźnej przyczyny, potrzeba zwiększenia mocy oraz rozbudowa instalacji o większy odbiór, na przykład pompę ciepła, płytę indukcyjną, ładowarkę samochodową albo instalację fotowoltaiczną. Ja zawsze zalecam, żeby przy takich zmianach sprawdzić nie tylko sam aparat, ale też warunki przyłączenia, przekrój WLZ i wymagania dotyczące selektywności. Dzięki temu nie kończy się na wymianie jednego elementu, gdy cała reszta instalacji nadal jest wąskim gardłem.
To prowadzi do ostatniego, najbardziej praktycznego etapu: co sprawdzić zanim zamówisz zwiększenie mocy albo modernizację całego układu.
Co sprawdzić przed zwiększeniem mocy albo montażem ładowarki i fotowoltaiki
Jeśli instalacja ma obsłużyć nowe, mocniejsze urządzenia, nie zaczynam od samego aparatu przed licznikiem. Najpierw sprawdzam, czy rzeczywiście potrzebna jest większa moc umowna, czy tylko lepsze rozłożenie obciążeń między fazami. To różnica, która potrafi oszczędzić i czas, i pieniądze.
- Czy obecny przydział mocy odpowiada realnemu zużyciu, a nie tylko dawnym założeniom sprzed kilku lat.
- Czy instalacja jest jednofazowa, czy trójfazowa, bo to zmienia zarówno komfort użytkowania, jak i sposób doboru zabezpieczenia.
- Czy przekrój WLZ i przewodów w złączu pozwala na wyższy prąd bez przegrzewania.
- Czy planowane odbiorniki mają duży rozruch albo długie cykle pracy, które mogą powodować fałszywe wyzwalanie.
- Czy operator wymaga konkretnego typu aparatu, na przykład rozwiązania selektywnego albo wkładkowego.
- Czy obudowa i miejsce montażu pozwalają na plombowanie oraz późniejszy bezpieczny dostęp serwisowy.
Przy ładowarce do auta, pompie ciepła czy większej instalacji PV ten etap bywa ważniejszy niż sama marka osprzętu. Dobrze dobrany układ nie tylko nie wybija bez powodu, ale też pozwala wykorzystać dostępną moc bez przeciążania przewodów i bez konfliktu z wymaganiami operatora. Z mojego punktu widzenia właśnie tutaj najczęściej rozstrzyga się, czy modernizacja będzie czystą formalnością, czy początkiem serii poprawek.
Jeśli potraktujesz ten element jako część całego systemu, a nie pojedynczy bezpiecznik do naprawiania, łatwiej unikniesz błędów przy awarii i przy rozbudowie instalacji. Najwięcej zyskuje się nie na samym zwiększaniu amperów, ale na sensownym dopasowaniu ochrony, przewodów i planowanego obciążenia do rzeczywistych warunków pracy.
