Podłączenie podwójnego gniazda wygląda na prostą robotę, ale w praktyce najwięcej błędów pojawia się przy rozpoznaniu zacisków, mostkowaniu i ocenie, czy instalacja w ogóle nadaje się do takiego osprzętu. Poniżej pokazuję, jak czytać schemat połączeń, jak rozpoznać przewody L, N i PE oraz kiedy lepiej przerwać pracę i wezwać elektryka. To ma być rzeczowy przewodnik dla kogoś, kto chce zrobić montaż porządnie, a nie tylko „żeby działało”.
Najważniejsze zasady przed montażem
- Wyłącz zasilanie na właściwym obwodzie i sprawdź brak napięcia dwubiegunowym testerem.
- W typowym gnieździe podwójnym pracujesz na trzech żyłach: L, N i PE.
- Nie zakładaj, że każdy model łączy się tak samo. Zawsze kieruj się oznaczeniami producenta.
- W obwodach gniazd domowych bardzo ważna jest ochrona różnicowoprądowa, zwykle 30 mA.
- Jeśli instalacja jest stara, nie ma osobnego PE albo gniazdo ma pracować w wilgotnym miejscu, dobór osprzętu i zabezpieczeń ma większe znaczenie niż sam schemat.
Najpierw ustal, jaki masz dokładnie model gniazda
W teorii „gniazdko podwójne” brzmi jednoznacznie, ale w praktyce spotkasz co najmniej kilka wariantów. Jedne modele mają jeden komplet zacisków i wewnętrznie zasilają oba punkty, inne są przygotowane do przelotu, czyli do podania zasilania dalej na następne gniazdo.
To rozróżnienie jest ważniejsze, niż wielu osobom się wydaje. Jeżeli pomylisz gniazdo przelotowe ze zwykłym albo odwrotnie, możesz skończyć z luźnym mostkiem, przegrzewaniem zacisku albo po prostu z układem, który nie przejdzie testu po montażu.
| Wariant osprzętu | Jak wygląda w praktyce | Co to zmienia przy podłączeniu |
|---|---|---|
| Gniazdo podwójne w jednej ramce | Dwa punkty poboru prądu z jednego mechanizmu lub dwóch połączonych modułów | Zwykle wystarcza jeden zestaw L, N i PE |
| Gniazdo przelotowe | Zasilanie wchodzi i wychodzi dalej do kolejnego punktu | Trzeba uwzględnić drugi przewód na tych samych zaciskach albo użyć przewidzianych przez producenta mostków |
| Dwa osobne moduły | Dwa mechanizmy w jednej ramce, czasem z własnym mostkowaniem | Ważna jest głębokość puszki i sposób prowadzenia przewodów w środku |
Ja zawsze zaczynam właśnie od tego kroku, bo od niego zależy cały dalszy montaż. Dopiero kiedy wiem, z jakim modelem mam do czynienia, przechodzę do schematu połączeń i rozpoznania zacisków.
Schemat połączeń, który trzeba rozumieć przed wkręceniem osprzętu

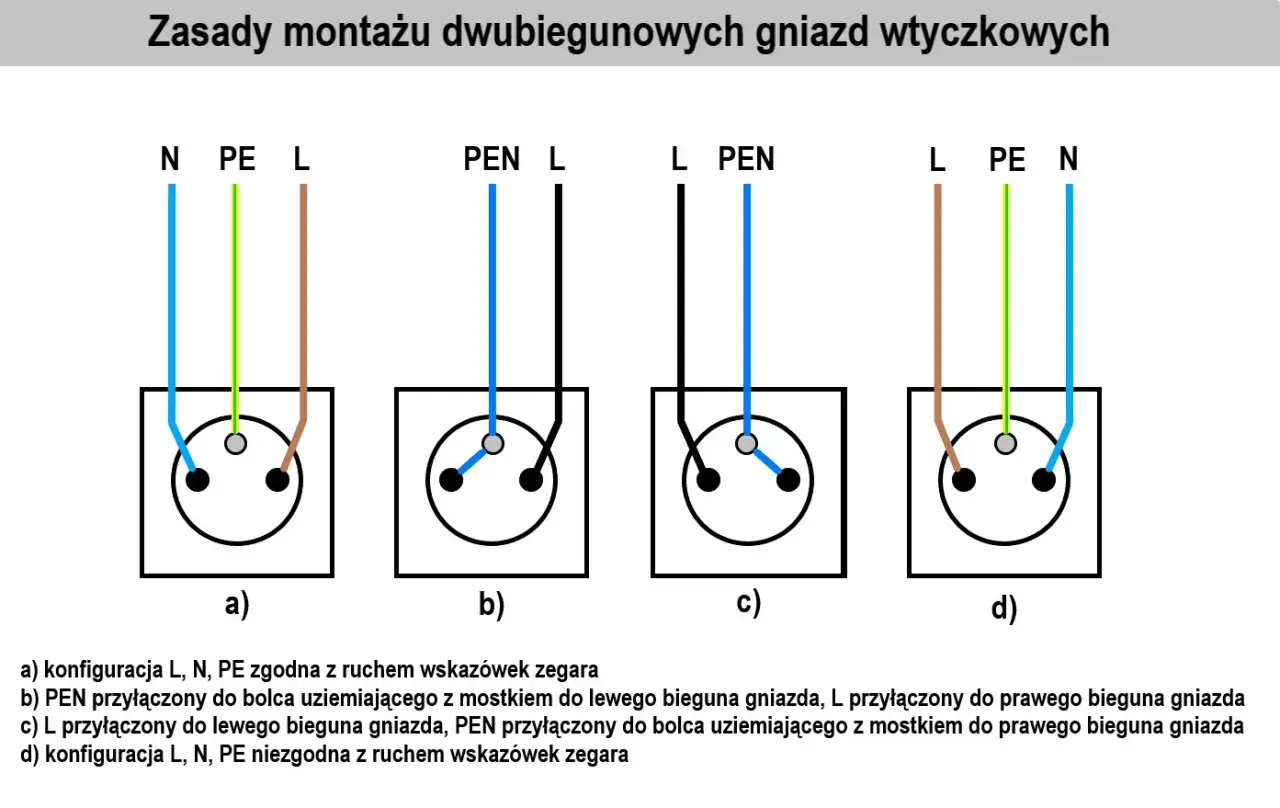

W typowym gnieździe podłączasz trzy przewody: fazę, przewód neutralny i ochronny. Prosty schemat wygląda tak: L trafia na zacisk fazowy, N na neutralny, a PE na zacisk ochronny. Jeśli gniazdo ma dwa wejścia na każdy zacisk, oznacza to zwykle możliwość podłączenia zasilania i ewentualnego przelotu do kolejnego punktu.
Nie warto opierać się wyłącznie na kolorach izolacji, choć w nowych instalacjach bardzo pomagają. Brązowy, czarny lub szary zwykle oznacza fazę, niebieski neutralny, a żółto-zielony przewód ochronny. W starszych instalacjach kolorystyka bywa jednak myląca, więc jeśli oznaczenia nie zgadzają się z rzeczywistością, trzeba to zweryfikować pomiarem, a nie domysłem.
| Zacisk | Funkcja | Typowy kolor przewodu | Na co zwrócić uwagę |
|---|---|---|---|
| L | Faza | Brązowy, czarny, szary | To przewód „aktywny”, więc musi trafić dokładnie do właściwego zacisku |
| N | Neutralny | Niebieski | Nie wolno mylić go z przewodem ochronnym |
| PE | Ochronny | Żółto-zielony | To obowiązkowy element ochrony przeciwporażeniowej |
W praktyce najważniejsze jest to, by nie traktować schematu jak ilustracji „na oko”. Zacisk ochronny ma być podłączony zawsze i bez kompromisów, a każdy mostek albo drugi przewód powinien być wykonany dokładnie tak, jak przewidział producent osprzętu. To prowadzi już prosto do samego montażu.
Montaż krok po kroku bez zgadywania
Jeżeli pytanie brzmi, jak podłączyć gniazdko podwójne schematowo i bezpiecznie, to odpowiedź sprowadza się do kilku uporządkowanych działań. Najpierw bezpieczeństwo, potem przygotowanie przewodów, a dopiero na końcu osadzenie mechanizmu i test.
- Odłącz zasilanie w rozdzielnicy i upewnij się testerem dwubiegunowym, że na przewodach nie ma napięcia. Sama próbówka neonowa nie wystarcza.
- Rozkręć osprzęt, wyjmij mechanizm z puszki i oceń, czy przewody mają dość luzu. Zbyt krótkie żyły utrudniają montaż i zwiększają ryzyko poluzowania zacisku.
- Odsłoń końcówki przewodów na długość zgodną z instrukcją producenta. W praktyce zwykle chodzi o kilka do kilkunastu milimetrów, ale nie zgaduj tego „na oko”.
- Podłącz przewód ochronny do PE, neutralny do N i fazowy do L. Jeśli dany model ma dwa wejścia na zacisk, wykorzystaj je zgodnie z instrukcją do zasilania i ewentualnego przelotu.
- Dokręć zaciski albo zamknij szybkozaciski tak, aby miedź nie wystawała poza punkt styku. Luźny przewód to najczęstsza przyczyna grzania i przerywania połączenia.
- Ułóż przewody wewnątrz puszki bez naprężeń, osadź mechanizm równo i przykręć go do podłoża. Jeśli puszka jest zbyt płytka, nie wciskaj przewodów na siłę.
- Załóż ramkę, włącz obwód i sprawdź oba gniazda osobno pod niewielkim obciążeniem. Dopiero wtedy uznaj montaż za zakończony.
W nowoczesnych mechanizmach często spotkasz zaciski bezśrubowe albo sprężynowe. Są wygodne, ale też wymagają poprawnego wsunięcia żyły do oporu; połowiczne wsunięcie przewodu potrafi dać efekt, który przez kilka dni wygląda dobrze, a potem zaczyna się nagrzewać. Od tego momentu wchodzimy już w obszar, gdzie sam schemat nie zawsze wystarcza.
Kiedy zwykły schemat nie wystarczy
Nie każda instalacja nadaje się do prostego podłączenia podwójnego gniazda. Jeśli masz stary układ bez osobnego przewodu ochronnego, obwód o nieznanym stanie technicznym albo miejsce pracy narażone na wilgoć, trzeba spojrzeć szerzej niż tylko na kolejność zacisków.
| Sytuacja | Co to oznacza w praktyce | Co zrobiłbym na twoim miejscu |
|---|---|---|
| Stara instalacja TN-C | Może nie być osobnego PE i N | Nie improwizować z mostkowaniem. Taki układ wymaga oceny instalacji, a często modernizacji |
| Łazienka, kuchnia, piwnica, garaż, zewnętrzna ściana | Większa wilgotność i większe wymagania dla osprzętu | Sprawdzić stopień ochrony, warunki montażu i ochronę różnicowoprądową |
| Obwód już mocno obciążony | Dwa gniazda nie zwiększają mocy obwodu, tylko liczbę punktów poboru | Oceń przekrój przewodu, zabezpieczenie i realne obciążenia, np. czajnik, grzejnik, ekspres |
| Zbyt płytka puszka | Przewody się gniotą, a mechanizm nie siedzi stabilnie | Wybrać głębszą puszkę zamiast wciskać instalację na siłę |
W typowych obwodach gniazd wtyczkowych bardzo ważna jest ochrona różnicowoprądowa, najczęściej 30 mA. W praktyce oznacza to, że sam poprawny schemat podłączenia nie zamyka tematu bezpieczeństwa. Liczy się też stan zabezpieczeń, jakość zacisków i to, czy obwód został dobrany do obciążenia, z którym naprawdę będzie pracował.
Najczęstsze błędy, które wyglądają drobnie, a kończą się problemem
Przy tego typu montażu nie chodzi o spektakularne pomyłki. Najczęściej problem robią rzeczy małe: przewód wsunięty zbyt płytko, luźny zacisk, źle ułożony mostek albo zbyt ciasno upchnięte żyły w puszce. To właśnie takie detale później dają objawy w postaci grzania, trzasków, zaniku kontaktu albo wybicia zabezpieczenia.
- Pomieszanie L, N i PE - gniazdo może wyglądać poprawnie, ale nie działa bezpiecznie.
- Brak pełnego styku w zacisku - przewód nie musi wypaść, żeby połączenie było złe; czasem wystarczy kilka słabszych milimetrów styku.
- Za dużo przewodów w jednej puszce - mechanizm się odkształca, a ramka nie siada równo.
- Brak zgodności z instrukcją producenta - nie każdy model pozwala na ten sam sposób mostkowania albo przelotu.
- Używanie gniazda jako punktu do długotrwałego zasilania dużych odbiorników - czajnik, grzejnik i podobne urządzenia potrafią szybko obnażyć słaby styk.
- Praca bez sprawdzenia braku napięcia - to błąd, którego nie warto „oswajać”, bo przy instalacji elektrycznej nie ma bezpiecznej rutyny w ciemno.
Najbardziej zdradliwy jest błąd, którego nie widać od razu. Na zewnątrz wszystko może wyglądać dobrze, a problem ujawnia się dopiero po nagrzaniu gniazda albo po kilku cyklach włączania i wyłączania. Dlatego zawsze kończę pracę testem, a nie samym dokręceniem śrubek.
Po montażu sprawdź jeszcze trzy rzeczy, zanim zamkniesz temat
Jeżeli instalacja ma działać bezpiecznie i bez niespodzianek, nie wystarczy tylko „włączyć i zobaczyć, czy świeci”. W praktyce sprawdzam trzy rzeczy: stabilność mechanizmu, zachowanie pod obciążeniem i reakcję zabezpieczeń.
- Czy ramka i mechanizm siedzą równo, bez luzu i bez naprężania przewodów.
- Czy oba gniazda działają osobno, a zaciski po kilku minutach pracy nie robią się zauważalnie ciepłe.
- Czy wyłącznik różnicowoprądowy i zabezpieczenie nadprądowe zachowują się normalnie po włączeniu obwodu.
- Czy przewody nie są przyciśnięte przez metalowe elementy puszki albo przez sam mechanizm.
Jeśli po złożeniu coś wymaga dociśnięcia, poprawienia albo wyraźnie się nagrzewa, nie traktuję tego jako kosmetyki. W elektryce poprawny efekt to nie tylko to, że napięcie jest obecne, ale też to, że połączenie pracuje cicho, stabilnie i bez przegrzewania. I właśnie taki rezultat powinien dać dobrze wykonany montaż podwójnego gniazda.
