Witaj w kompleksowym przewodniku po pomiarze rezystancji izolacji – kluczowym elemencie bezpieczeństwa każdej instalacji elektrycznej. Ten artykuł to niezbędne źródło wiedzy dla każdego elektryka, instalatora, inżyniera oraz studenta, który chce zrozumieć, jak prawidłowo i bezpiecznie wykonywać te pomiary, zgodnie z obowiązującymi normami i najlepszymi praktykami.
Pomiar rezystancji izolacji – fundament bezpieczeństwa instalacji elektrycznych
- Ocena stanu izolacji chroni przed porażeniem prądem i pożarem.
- Do pomiaru używa się megaomomierza generującego wysokie napięcie stałe.
- Napięcie pomiarowe (probiercze) dobiera się do napięcia nominalnego obwodu (250V, 500V, 1000V).
- Minimalne wartości rezystancji izolacji są ściśle określone w normie PN-HD 60364-6.
- Pomiary są obowiązkowe po wykonaniu nowej instalacji oraz okresowo (co 1-5 lat).
- Wyniki pomiarów muszą być udokumentowane w szczegółowym protokole.
Dlaczego pomiar rezystancji izolacji to absolutny fundament bezpieczeństwa elektrycznego?
Dla mnie, jako praktyka z wieloletnim doświadczeniem, pomiar rezystancji izolacji to nie tylko obowiązek, ale przede wszystkim kluczowy element zapewnienia bezpieczeństwa ludzi i mienia. To badanie weryfikuje stan techniczny instalacji i urządzeń elektrycznych, pozwalając na wczesne wykrycie potencjalnych zagrożeń. Prawidłowo wykonany pomiar zapobiega porażeniom prądem, które mogą mieć tragiczne konsekwencje, a także minimalizuje ryzyko pożarów, często wywoływanych przez uszkodzoną izolację.
Czym jest rezystancja izolacji i dlaczego jej degradacja grozi pożarem lub porażeniem?
Rezystancja izolacji to nic innego jak opór, jaki stawia materiał izolacyjny przepływowi prądu. Jej celem jest ochrona przed niepożądanym przepływem prądu (prądem upływu) między przewodami czynnymi a częściami przewodzącymi dostępnymi lub ziemią. Wyobraźmy sobie izolację jako barierę, która utrzymuje prąd w ściśle określonej ścieżce. Kiedy ta bariera ulega degradacji – czy to z powodu starzenia się materiału, uszkodzeń mechanicznych, wilgoci czy zanieczyszczeń – jej rezystancja spada. Skutkiem tego jest zwiększony prąd upływu, który może prowadzić do przegrzewania się przewodów, zwarć, a w konsekwencji do pożaru lub bezpośredniego porażenia prądem osoby dotykającej uszkodzonego urządzenia lub elementu instalacji.
Obowiązek prawny a dobra praktyka – kiedy pomiary są wymagane przez polskie prawo?
W Polsce obowiązek wykonywania pomiarów rezystancji izolacji jest jasno określony i wynika z przepisów prawa budowlanego oraz norm technicznych. Podstawowym dokumentem, do którego odwołujemy się w tej kwestii, jest norma PN-HD 60364-6 "Instalacje elektryczne niskiego napięcia - Część 6: Sprawdzanie". Pomiary te są obowiązkowe jako część sprawdzeń odbiorczych, czyli po wykonaniu nowej instalacji, jej modernizacji lub remoncie. Ponadto, niezbędne są również sprawdzenia okresowe. Częstotliwość badań okresowych zależy od rodzaju obiektu i jego przeznaczenia, wahając się od 1 roku (np. obiekty o zwiększonym zagrożeniu pożarowym, place budowy) do 5 lat (np. budynki mieszkalne).
Pomiary odbiorcze, okresowe i diagnostyczne – poznaj kluczowe różnice.
Rozróżniamy trzy główne typy pomiarów rezystancji izolacji, z których każdy ma swoje specyficzne zastosowanie:
- Pomiary odbiorcze: Wykonywane są po zakończeniu prac instalacyjnych, modernizacyjnych lub remontowych. Ich celem jest potwierdzenie, że nowo wykonana lub zmieniona instalacja spełnia wszystkie wymogi bezpieczeństwa i normy przed oddaniem jej do użytku.
- Pomiary okresowe: To regularne, prewencyjne badania, mające na celu monitorowanie stanu izolacji w czasie. Pozwalają one wykryć postępującą degradację i zapobiec awariom. Częstotliwość ich wykonywania jest ściśle określona przepisami.
- Pomiary diagnostyczne: Przeprowadzane są w przypadku awarii, podejrzenia usterki, niewyjaśnionego zadziałania zabezpieczeń lub po wystąpieniu zdarzeń, które mogły wpłynąć na stan izolacji (np. zalanie, pożar w pobliżu). Ich celem jest zlokalizowanie i zdiagnozowanie problemu.
Biblia każdego elektryka – co musisz wiedzieć o normie PN-HD 60364-6?
Dla każdego elektryka w Polsce, norma PN-HD 60364-6 to absolutna podstawa. Jest to dokument, który w sposób kompleksowy reguluje wymagania dotyczące instalacji elektrycznych niskiego napięcia, a co za tym idzie, również metodykę i kryteria oceny pomiarów rezystancji izolacji. Znajomość tej normy to gwarancja, że nasze działania są zgodne z prawem i zapewniają najwyższy poziom bezpieczeństwa.
Kluczowe wymagania normy dotyczące pomiaru rezystancji izolacji.
Norma PN-HD 60364-6 precyzyjnie określa, jak należy przeprowadzać pomiary rezystancji izolacji. Nakazuje ona, aby pomiary były wykonywane przy odłączonym napięciu zasilającym i odłączonych wszystkich odbiornikach. Wskazuje również na konieczność stosowania odpowiedniego napięcia probierczego, które musi być dostosowane do napięcia nominalnego badanego obwodu. Co więcej, norma jasno definiuje minimalne dopuszczalne wartości rezystancji izolacji, które muszą być spełnione, aby instalacja mogła być uznana za bezpieczną. Brak zgodności z tymi wartościami oznacza konieczność podjęcia natychmiastowych działań naprawczych.
Jak czytać tabelę z minimalnymi wartościami rezystancji? Praktyczne przykłady.
Interpretacja minimalnych wartości rezystancji izolacji jest kluczowa dla oceny stanu instalacji. Norma PN-HD 60364-6 podaje konkretne progi, poniżej których izolacja jest uznawana za niewystarczającą. Na przykład, dla większości instalacji niskonapięciowych (do 500 V) minimalna rezystancja izolacji wynosi 1,0 MΩ. Dla obwodów SELV (Safety Extra-Low Voltage) i PELV (Protective Extra-Low Voltage), gdzie ryzyko jest mniejsze, dopuszczalna wartość to 0,5 MΩ. Poniższa tabela przedstawia te wartości w sposób przejrzysty:
| Rodzaj obwodu / Napięcie nominalne | Minimalna rezystancja izolacji |
|---|---|
| Obwody SELV i PELV | 0,5 MΩ |
| Obwody niskiego napięcia do 500 V | 1,0 MΩ |
| Obwody o napięciu nominalnym od 500 V do 1000 V | 1,0 MΩ |
Napięcie probiercze – jak prawidłowo dobrać je do badanego obwodu (SELV, 230/400V)?
Prawidłowy dobór napięcia probierczego jest równie ważny, co sam pomiar. Zbyt niskie napięcie może nie wykryć uszkodzeń, a zbyt wysokie może uszkodzić sprawną izolację lub podłączone urządzenia. Norma precyzuje, jakie napięcie stałe (DC) należy zastosować w zależności od napięcia nominalnego obwodu:
| Napięcie nominalne obwodu | Zalecane napięcie probiercze (DC) |
|---|---|
| Obwody SELV i PELV | 250 V |
| Obwody niskiego napięcia do 500 V (np. 230/400 V) | 500 V |
| Obwody o napięciu nominalnym od 500 V do 1000 V | 1000 V |
Zawsze należy upewnić się, że miernik jest nastawiony na odpowiednie napięcie przed rozpoczęciem testu.
Pomiar rezystancji izolacji krok po kroku – kompletny poradnik praktyczny
Wykonanie pomiaru rezystancji izolacji wymaga precyzji i przestrzegania określonej procedury. Oto mój sprawdzony poradnik krok po kroku, który zapewni bezpieczeństwo i wiarygodność wyników.
Krok 1: Przygotowanie instalacji – klucz do wiarygodnych i bezpiecznych pomiarów.
Zanim w ogóle pomyślimy o podłączeniu miernika, musimy odpowiednio przygotować instalację. To etap, którego nie wolno lekceważyć, ponieważ ma on bezpośredni wpływ zarówno na bezpieczeństwo wykonawcy, jak i na rzetelność uzyskanych wyników. Przede wszystkim należy całkowicie odłączyć napięcie zasilające od badanego obwodu. Następnie trzeba odłączyć wszystkie odbiorniki, takie jak lampy, sprzęt AGD, RTV, komputery, a także wszelkie urządzenia elektroniczne podłączone do gniazdek. Po odłączeniu zasilania i odbiorników, bezwzględnie należy sprawdzić brak napięcia za pomocą odpowiedniego wskaźnika, aby upewnić się, że obwód jest całkowicie bezprądowy i bezpieczny do pracy.
Krok 2: Jakich błędów unikać podczas odłączania odbiorników i wyłączania zasilania?
W mojej praktyce widziałem wiele błędów na tym etapie. Najczęstsze to niedokładne odłączenie wszystkich odbiorników – często zapomina się o zasilaczach, ładowarkach czy urządzeniach w trybie czuwania. Innym poważnym błędem jest brak weryfikacji braku napięcia, co może prowadzić do porażenia. Pamiętajmy, że nawet niewielkie obciążenie lub obecność napięcia może zafałszować wynik pomiaru, prowadząc do błędnej oceny stanu izolacji. Pominięcie części obwodów lub niewłaściwe ich rozłączenie to także prosta droga do niewiarygodnych danych i potencjalnego zagrożenia.
Krok 3: Technika pomiaru – jak prawidłowo podłączyć megaomomierz do różnych konfiguracji obwodów (L-PE, L-N, N-PE).
Kiedy instalacja jest już przygotowana, możemy przystąpić do właściwego pomiaru. Megaomomierz podłączamy w następujący sposób:
- Pomiędzy przewodem fazowym (L) a ochronnym (PE): Mierzymy rezystancję izolacji przewodu fazowego względem uziemienia.
- Pomiędzy przewodem neutralnym (N) a ochronnym (PE): Mierzymy rezystancję izolacji przewodu neutralnego względem uziemienia.
- Pomiędzy przewodem fazowym (L) a neutralnym (N): Mierzymy rezystancję izolacji między przewodami czynnymi obwodu.
W przypadku instalacji trójfazowych, pomiary wykonujemy analogicznie dla każdej fazy (L1-PE, L2-PE, L3-PE) oraz między fazami (L1-L2, L1-L3, L2-L3) i między każdą fazą a przewodem neutralnym (L1-N, L2-N, L3-N). Pamiętajmy, aby przewód ochronny (PE) był zawsze połączony z uziemieniem.
Krok 4: Stabilizacja wyniku – dlaczego warto odczekać z odczytem wartości?
Podczas pomiaru rezystancji izolacji, szczególnie w przypadku dłuższych obwodów lub kabli, możemy zaobserwować, że początkowy odczyt na mierniku jest niższy i stopniowo rośnie. Jest to zjawisko związane z pojemnością izolacji, która na początku pomiaru "ładuje się". Aby uzyskać wiarygodny i stabilny wynik, zawsze zalecam odczekanie co najmniej 60 sekund, a w niektórych przypadkach nawet dłużej, zanim odczytamy ostateczną wartość. Dzięki temu mamy pewność, że wynik nie jest zafałszowany przez efekty przejściowe i rzeczywiście odzwierciedla rzeczywisty stan izolacji.
Jaki miernik wybrać, by pomiary były wiarygodne i zgodne z normami?
Wybór odpowiedniego miernika rezystancji izolacji, czyli megaomomierza, jest kluczowy dla wiarygodności i zgodności pomiarów z normami. Na rynku dostępnych jest wiele modeli, a decyzja o zakupie powinna być przemyślana.
Megaomomierz analogowy czy cyfrowy? Wady i zalety obu rozwiązań.
Dawniej dominowały megaomomierze analogowe, charakteryzujące się wskazówką i skalą. Ich zaletą jest często niższa cena i możliwość obserwacji trendu zmian rezystancji w czasie rzeczywistym (ruchu wskazówki). Jednak ich precyzja jest ograniczona, a odczyt bywa subiektywny. Dziś zdecydowanie polecam mierniki cyfrowe. Oferują one znacznie wyższą precyzję, łatwość odczytu wartości na wyświetlaczu, a także szereg dodatkowych funkcji, takich jak automatyczne zakresy pomiarowe, pomiar wskaźnika polaryzacji (PI) czy wskaźnika absorpcji dielektrycznej (DAR), które są niezwykle pomocne w ocenie stanu izolacji. Choć bywają droższe, ich funkcjonalność i niezawodność przewyższają analogowe odpowiedniki, co czyni je standardem w profesjonalnych zastosowaniach.
Kluczowe parametry miernika, na które musisz zwrócić uwagę przed zakupem.
Przy wyborze megaomomierza zwróć uwagę na następujące parametry:
- Zakresy napięć probierczych: Muszą być zgodne z normą (250V, 500V, 1000V DC), a najlepiej, aby miernik oferował również inne wartości, np. 100V, 2500V, 5000V dla bardziej specjalistycznych zastosowań.
- Zakres pomiaru rezystancji: Im szerszy, tym lepiej. Nowoczesne mierniki potrafią mierzyć rezystancję w zakresie teraomów (TΩ).
- Dokładność: Kluczowa dla wiarygodności wyników. Sprawdź specyfikację producenta.
- Funkcje dodatkowe: Wspomniane wcześniej PI (Polarization Index) i DAR (Dielectric Absorption Ratio) są bardzo przydatne do oceny starzenia się izolacji. Warto też zwrócić uwagę na pomiar ciągłości, napięcia, pojemności.
- Bezpieczeństwo (kategorie pomiarowe CAT): Miernik powinien posiadać odpowiednią kategorię pomiarową (np. CAT III 600V lub CAT IV 300V), co świadczy o jego odporności na przepięcia i bezpieczeństwie użytkowania w danym środowisku.
- Ergonomia i wytrzymałość: Praca w terenie bywa trudna, więc solidna obudowa i intuicyjna obsługa to duży atut.
Świadectwo wzorcowania – kiedy jest niezbędne i jak o nie zadbać?
Świadectwo wzorcowania, potocznie nazywane kalibracją, to dokument potwierdzający, że dany miernik działa poprawnie i jego wskazania są zgodne z obowiązującymi standardami. Jest ono absolutnie niezbędne, jeśli wykonujesz pomiary komercyjnie, sporządzasz protokoły dla klientów lub jesteś odpowiedzialny za bezpieczeństwo instalacji. Bez ważnego świadectwa wzorcowania, Twoje pomiary mogą zostać zakwestionowane, a Ty możesz ponieść odpowiedzialność prawną. Według danych elektro.info.pl, regularne wzorcowanie sprzętu pomiarowego jest podstawą wiarygodności i profesjonalizmu w branży elektrycznej. Zazwyczaj zaleca się wzorcowanie co 12 miesięcy, choć producenci mogą wskazywać inne interwały. Pamiętaj, aby zlecać je akredytowanym laboratoriom.
Analiza wyników – co zrobić, gdy rezystancja jest zbyt niska?
Samo wykonanie pomiaru to dopiero połowa sukcesu. Równie ważna, a może nawet ważniejsza, jest prawidłowa analiza uzyskanych wyników. Co zrobić, gdy rezystancja izolacji okazuje się zbyt niska?
Wynik > 1 MΩ – czy to zawsze oznacza, że instalacja jest w dobrym stanie?
Osiągnięcie wyniku powyżej minimalnej wartości określonej w normie (np. 1 MΩ dla instalacji 230/400V) jest oczywiście pozytywne i świadczy o tym, że instalacja spełnia podstawowe wymogi bezpieczeństwa. Jednakże, nie zawsze oznacza to idealny stan izolacji. Wartość rezystancji izolacji zmienia się w czasie, a jej powolny spadek może być sygnałem ostrzegawczym. Dlatego tak ważne są pomiary okresowe, które pozwalają obserwować tendencję zmian. Jeśli rezystancja spada, nawet jeśli wciąż jest powyżej minimum, może to wskazywać na postępującą degradację. Ponadto, na wynik mogą wpływać warunki środowiskowe podczas pomiaru, takie jak temperatura i wilgotność, o czym opowiem za chwilę.
Diagnostyka problemu: od wilgoci po uszkodzenia mechaniczne – jak zlokalizować usterkę?
Jeśli wynik pomiaru jest zbyt niski, konieczna jest szczegółowa diagnostyka. Najczęstsze przyczyny niskiej rezystancji izolacji to:
- Wilgoć: Jest to jeden z najczęstszych winowajców. Woda, para wodna, kondensacja – wszystko to obniża rezystancję izolacji.
- Zabrudzenia: Kurz, brud, osady chemiczne na izolacji mogą tworzyć ścieżki przewodzące.
- Uszkodzenia mechaniczne: Przetarcia, przecięcia, zgniecenia izolacji przewodów podczas montażu lub eksploatacji.
- Starzenie się materiału izolacyjnego: Z biegiem lat izolacja traci swoje właściwości, staje się krucha i mniej odporna.
- Przegrzewanie się: Długotrwałe przeciążenia mogą uszkodzić izolację.
Lokalizacja usterki często wymaga systematycznego odłączania kolejnych obwodów lub nawet pojedynczych odbiorników, aby zawęzić obszar poszukiwań. Czasami konieczne jest rozpięcie puszek łączeniowych i pomiar poszczególnych odcinków przewodów.
Wpływ temperatury i wilgotności na wynik – jak interpretować pomiary w trudnych warunkach?
Temperatura i wilgotność otoczenia mają znaczący wpływ na wartość zmierzonej rezystancji izolacji. Wysoka temperatura obniża rezystancję, a wysoka wilgotność potrafi ją drastycznie zmniejszyć. Dlatego, jeśli pomiar wykonywany jest w skrajnych warunkach (np. bardzo niska temperatura w nieogrzewanym budynku, wysoka wilgotność po zalaniu), należy to uwzględnić w interpretacji wyników. W protokole pomiarowym zawsze zapisuję warunki środowiskowe, takie jak temperatura i wilgotność powietrza, aby późniejsza analiza była pełna. W niektórych przypadkach, szczególnie przy pomiarach wskaźnika PI/DAR, można zastosować korekty temperaturowe, ale najważniejsze jest świadome podejście do uzyskanych danych i, w razie wątpliwości, powtórzenie pomiaru w bardziej stabilnych warunkach.
Protokół z pomiarów – jak stworzyć profesjonalną dokumentację?
Profesjonalny protokół z pomiarów rezystancji izolacji to nie tylko formalność, ale przede wszystkim ważny dokument potwierdzający bezpieczeństwo instalacji i dowód należytego wykonania obowiązków przez elektryka. Jest to podstawa do oceny stanu technicznego i ewentualnych roszczeń.
Niezbędne elementy protokołu z pomiaru rezystancji izolacji.
Aby protokół był kompletny i zgodny z wymogami, musi zawierać szereg informacji. Z mojej praktyki wiem, że im bardziej szczegółowy protokół, tym lepiej. Oto lista niezbędnych elementów:
- Dane obiektu (adres, właściciel lub zarządca, typ obiektu).
- Cel i zakres pomiarów (np. pomiary odbiorcze, okresowe, diagnostyczne).
- Informacje o przyrządzie pomiarowym (typ, numer seryjny, data ważności świadectwa wzorcowania).
- Warunki środowiskowe podczas pomiaru (temperatura, wilgotność powietrza).
- Tabela wyników dla poszczególnych obwodów, zawierająca:
- Nazwę lub numer obwodu.
- Typ zabezpieczenia (np. B16, C20).
- Napięcie probiercze.
- Zmierzona wartość rezystancji izolacji.
- Ocenę wyniku (zgodny/niezgodny z normą).
- Data wykonania pomiarów.
- Dane i podpis osoby wykonującej pomiary (imię, nazwisko, numer uprawnień SEP).
- Wnioski i zalecenia (np. "instalacja sprawna", "wymaga naprawy w obwodzie X", "zalecane ponowne pomiary za 5 lat").
Jak poprawnie wypełnić tabelę wyników dla poszczególnych obwodów?
Tabela wyników to serce protokołu. Każdy wiersz powinien odpowiadać jednemu badanemu obwodowi. Dla każdego obwodu należy precyzyjnie wpisać jego nazwę (np. "gniazda kuchnia", "oświetlenie salon"), typ zastosowanego zabezpieczenia (np. "wyłącznik nadprądowy B16"), zastosowane napięcie probiercze (np. "500 V DC"), zmierzoną wartość rezystancji (np. "12,5 MΩ") oraz jednoznaczną ocenę, czy wynik jest zgodny, czy niezgodny z normą. W przypadku niezgodności, należy to wyraźnie zaznaczyć i opisać w uwagach.
Najczęstsze błędy w protokołach i jak ich unikać.
Często spotykam się z protokołami, które są niekompletne lub nieczytelne. Typowe błędy to brak wszystkich wymaganych danych (np. numeru wzorcowania miernika), niejasne nazewnictwo obwodów, brak podpisów lub pieczęci, a także nieprawidłowa interpretacja wyników. Aby uniknąć tych błędów, zawsze sprawdzam protokół pod kątem kompletności przed jego oddaniem. Używam jasnego, zwięzłego języka i dbam o czytelność. Pamiętajmy, że protokół jest naszą wizytówką i dowodem na profesjonalizm.
Przypadki specjalne – pomiary rezystancji izolacji poza standardową instalacją
Chociaż większość pomiarów rezystancji izolacji dotyczy standardowych instalacji budynkowych, istnieją specyficzne przypadki, które wymagają nieco innego podejścia i wiedzy. Warto o nich pamiętać w swojej codziennej pracy.
Specyfika pomiaru rezystancji izolacji silników elektrycznych.

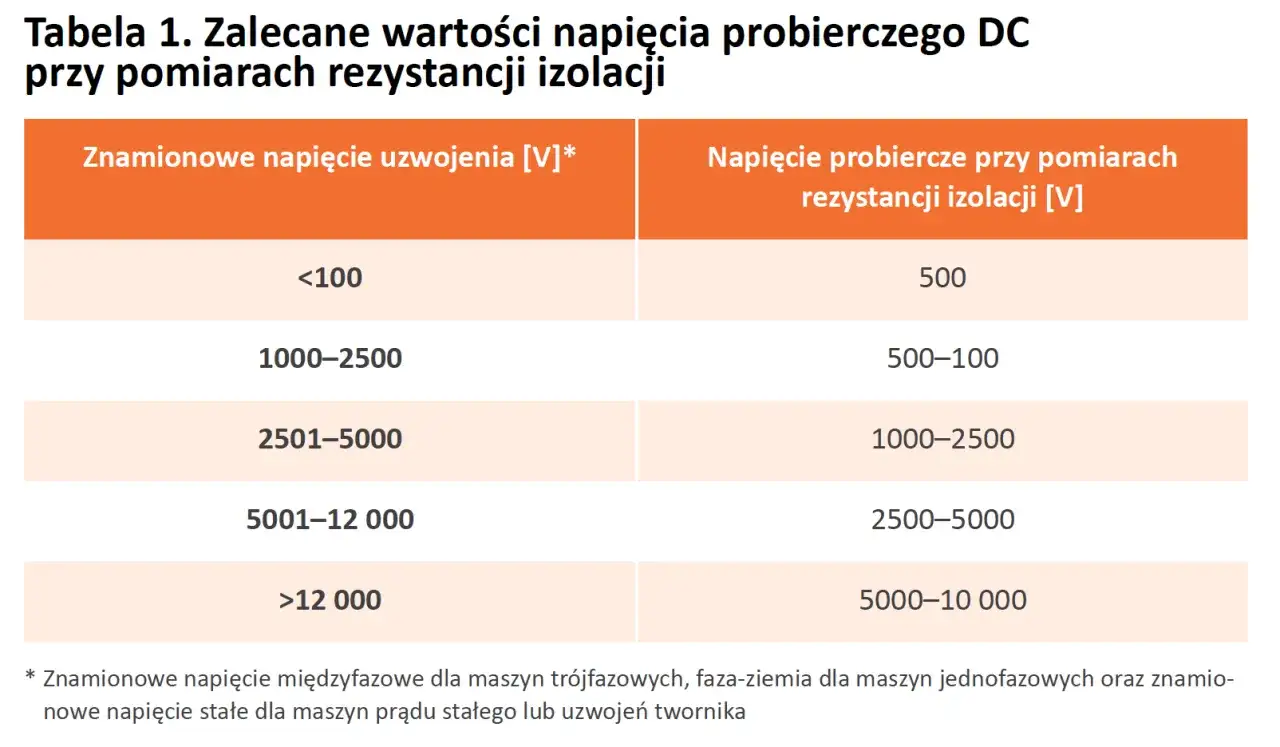

Pomiary rezystancji izolacji w silnikach elektrycznych są niezwykle ważne dla ich długotrwałej i bezawaryjnej pracy. Tutaj, oprócz standardowej rezystancji, często mierzy się dodatkowe wskaźniki, takie jak wskaźnik polaryzacji (PI) i wskaźnik absorpcji dielektrycznej (DAR). Wskaźnik PI to stosunek rezystancji izolacji mierzonej po 10 minutach do rezystancji mierzonej po 1 minucie, natomiast DAR to stosunek po 60 sekundach do 30 sekund. Wartości tych wskaźników pozwalają ocenić stan starzenia się izolacji uzwojeń silnika i wykryć wilgoć, która może być niewidoczna przy zwykłym pomiarze rezystancji. Interpretacja tych wskaźników wymaga doświadczenia, ale dostarcza znacznie więcej informacji o kondycji silnika.
Jak sprawdzić izolację przewodów i kabli przed ich ułożeniem?
Wielokrotnie przekonałem się, że prewencyjne sprawdzenie izolacji przewodów i kabli jeszcze przed ich ułożeniem w instalacji to inwestycja, która się opłaca. Pozwala to uniknąć kosztownych i czasochłonnych napraw po zakończeniu prac montażowych. Wystarczy, że kabel zostanie uszkodzony podczas transportu lub przechowywania, a jego ułożenie w ścianie czy ziemi bez wcześniejszej weryfikacji może skutkować problemami. Pomiar rezystancji izolacji na rolce kabla jest szybki i prosty, a pozwala wykryć ewentualne wady fabryczne lub uszkodzenia mechaniczne, zanim staną się one przyczyną poważnej awarii.
Przeczytaj również: Jak włączyć wifi w telewizorze LG i uniknąć problemów z połączeniem
Pomiary w instalacjach fotowoltaicznych (PV) – na co zwrócić szczególną uwagę?
Instalacje fotowoltaiczne (PV) to specyficzny obszar, gdzie pomiary rezystancji izolacji nabierają szczególnego znaczenia. Przede wszystkim, mamy tu do czynienia z wyższymi napięciami stałymi (DC), co wymaga stosowania mierników o odpowiednio wysokich zakresach napięć probierczych (często 1000 V DC, a nawet więcej). Należy wykonywać pomiary między poszczególnymi biegunami (plus i minus) a ziemią, a także między biegunami. Specyficzne wymagania normatywne dla systemów PV, takie jak PN-EN 62446, precyzują procedury pomiarowe. Szczególną uwagę należy zwrócić na możliwość wystąpienia prądów upływu spowodowanych wilgocią lub uszkodzeniami paneli, a także na bezpieczeństwo pracy przy wysokich napięciach DC.
