Wewnętrzna Linia Zasilająca (WLZ) to kluczowy element instalacji elektrycznej w każdym budynku. Ten artykuł ma za zadanie kompleksowo wyjaśnić, czym jest WLZ, jakie są jej techniczne i prawne uwarunkowania oraz jaką rolę odgrywa w bezpieczeństwie i stabilności zasilania Twojego domu lub mieszkania. Z mojego doświadczenia wiem, że zrozumienie WLZ jest tak ważne dla każdego właściciela nieruchomości, inwestora czy osoby planującej remont, ponieważ to od niej zależy niezawodność i bezpieczeństwo całej instalacji.
Wewnętrzna Linia Zasilająca (WLZ): Fundament Bezpiecznego Domu
- WLZ to odcinek instalacji elektrycznej łączący złącze kablowe z rozdzielnicą główną budynku.
- Odpowiada za bezpieczne i stabilne dostarczanie całej energii elektrycznej do instalacji odbiorczej.
- Jej projektowanie i wykonanie musi być zgodne z Prawem Budowlanym oraz normami, np. PN-HD 60364.
- Za stan techniczny i modernizację WLZ odpowiada właściciel lub zarządca nieruchomości.
- Prawidłowy dobór przekroju kabla (np. 5x10mm² lub 5x16mm² miedzi) i odpowiednie zabezpieczenia są kluczowe.
- Wymiana starej, często aluminiowej WLZ, jest niezbędna dla bezpieczeństwa i sprostania współczesnym potrzebom energetycznym.
WLZ, czyli serce instalacji elektrycznej w Twoim domu – dlaczego musisz to wiedzieć?
Czym dokładnie jest Wewnętrzna Linia Zasilająca i gdzie przebiega jej granica?
Wewnętrzna Linia Zasilająca (WLZ) to, mówiąc najprościej, kręgosłup elektryczny Twojego budynku. Zgodnie z definicją, jest to odcinek instalacji elektrycznej, który łączy złącze kablowe – czyli punkt, w którym kończy się odpowiedzialność dostawcy energii – z rozdzielnicą główną, umieszczoną już wewnątrz obiektu. Jej głównym zadaniem jest niezawodne przesyłanie całej energii elektrycznej z sieci dystrybucyjnej do instalacji odbiorczej w Twoim domu. Warto wiedzieć, że termin ten funkcjonuje w polskiej literaturze technicznej już od lat 60. XX wieku, częściowo zastępując wcześniejsze określenie "pion elektryczny".
Dlaczego prawidłowo wykonana WLZ to fundament bezpieczeństwa i stabilności prądu?
Prawidłowo zaprojektowana i wykonana WLZ to absolutna podstawa bezpieczeństwa i stabilności całej instalacji elektrycznej. Wyobraź sobie, że jest to główna arteria, przez którą płynie cała krew do organizmu – jeśli jest zbyt wąska lub uszkodzona, cały system cierpi. W przypadku WLZ, odpowiedni dobór przekroju kabla i zastosowanie właściwych zabezpieczeń zapobiega przeciążeniom, które mogą prowadzić do przegrzewania się przewodów, a w konsekwencji do pożaru. Minimalizuje również ryzyko spadków napięcia, co jest kluczowe dla prawidłowego funkcjonowania wszystkich urządzeń elektrycznych w domu. Bez solidnej WLZ, nawet najlepsza instalacja wewnętrzna nie będzie działać niezawodnie.

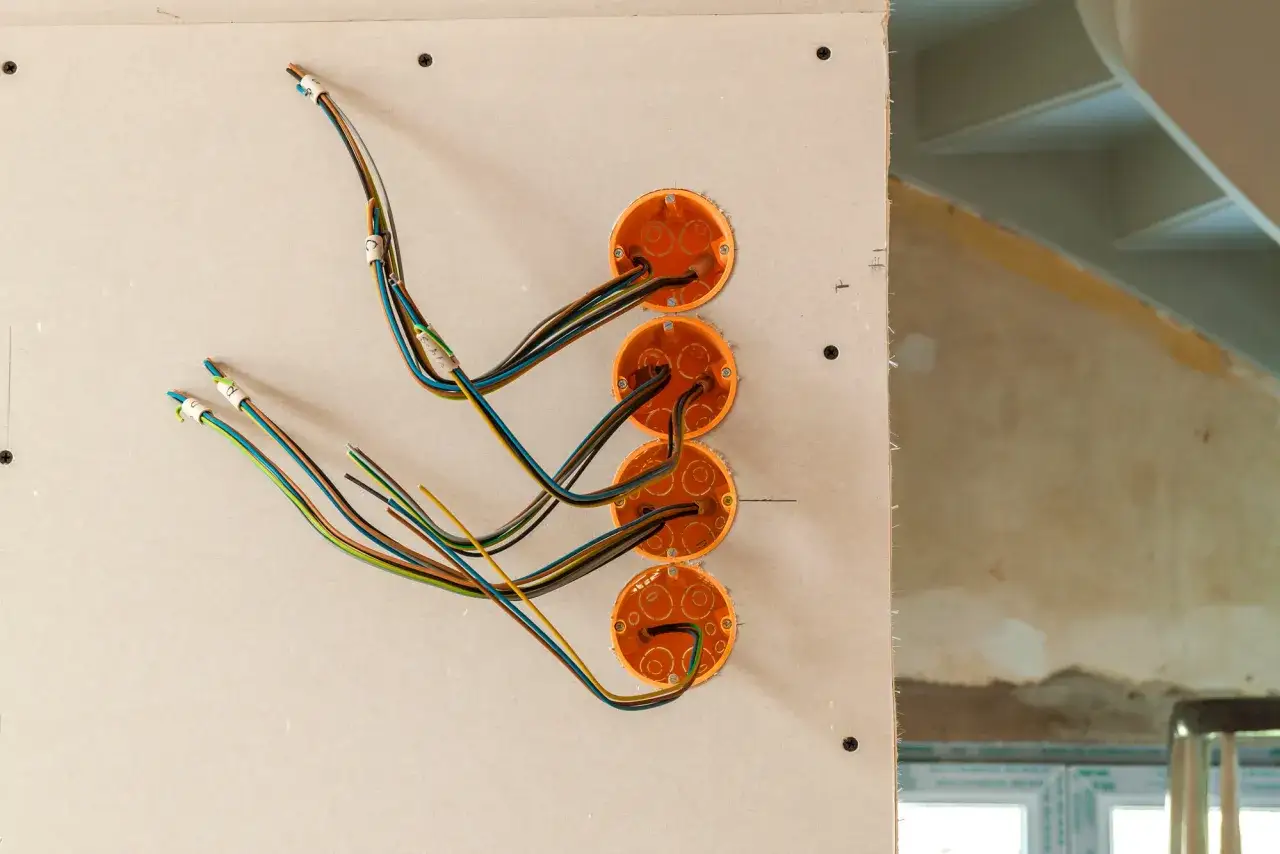

WLZ w świetle polskich przepisów – co mówią normy, a co Prawo Budowlane?
Warunki techniczne dla budynków: jakie wymogi stawia się przed WLZ?
Chociaż w ustawie Prawo Budowlane nie znajdziemy bezpośredniej definicji Wewnętrznej Linii Zasilającej, jej wykonanie jest ściśle regulowane przez ogólne przepisy tej ustawy oraz szczegółowe wymagania zawarte w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Te akty prawne określają, że instalacje elektryczne, w tym WLZ, muszą być wykonane w sposób zapewniający bezpieczeństwo użytkowania, odpowiednią jakość dostarczanej energii oraz ochronę przed porażeniem prądem i pożarem. To właśnie te ogólne ramy prawne nakładają na nas obowiązek dbałości o każdy element instalacji, w tym o WLZ.
Norma PN-HD 60364 jako biblia dla projektanta: kluczowe wytyczne
Dla każdego projektanta i instalatora WLZ, seria norm PN-HD 60364 ("Instalacje elektryczne niskiego napięcia") jest absolutną podstawą. To właśnie w tych normach znajdziemy szczegółowe wytyczne dotyczące doboru przewodów, zabezpieczeń, ochrony przeciwporażeniowej, uziemień i wielu innych aspektów technicznych, które są niezbędne do prawidłowego i bezpiecznego wykonania WLZ. Można śmiało powiedzieć, że są to techniczne "przykazania", które gwarantują zgodność instalacji z najnowszymi standardami bezpieczeństwa. Warto również wspomnieć o historycznej, ale wciąż ważnej normie N SEP-E-002, która przez lata była podstawą projektowania i wykonawstwa w Polsce.
Czy na wykonanie lub wymianę WLZ potrzebujesz pozwolenia na budowę?
Kwestia pozwolenia na budowę w kontekście WLZ bywa często źródłem pytań. Zazwyczaj, jeśli mówimy o wykonaniu nowej WLZ w nowo budowanym obiekcie, jest ona częścią projektu budowlanego i objęta jest pozwoleniem na budowę dla całego obiektu. Natomiast w przypadku wymiany istniejącej WLZ w budynku, sytuacja jest bardziej złożona. Jeśli wymiana ta kwalifikuje się jako "remont" (czyli odtworzenie stanu pierwotnego bez ingerencji w konstrukcję), zazwyczaj wystarczy zgłoszenie prac do odpowiedniego organu. Jeśli jednak wymiana wiąże się ze znaczną "przebudową" (np. zmiana trasy, zwiększenie przekroju wiążące się z ingerencją w elementy konstrukcyjne budynku), może być wymagane pozwolenie na budowę. Zawsze doradzam, aby w razie wątpliwości skonsultować się z lokalnym urzędem gminy lub starostwem powiatowym, aby uniknąć nieporozumień.
Projektowanie WLZ krok po kroku: od mocy przyłączeniowej do wyboru kabla
Jak czytać umowę z dostawcą energii (PGE, Tauron, Enea) i określić zapotrzebowanie na moc?
Pierwszym i absolutnie kluczowym krokiem w projektowaniu WLZ jest określenie mocy przyłączeniowej. Tę wartość znajdziesz w umowie z Twoim dostawcą energii, czy to PGE, Tauron, Enea, czy inny operator. Moc przyłączeniowa to maksymalna moc, jaką dostawca zobowiązuje się dostarczyć do Twojej instalacji. Od tej wartości zależy bezpośrednio przekrój przewodu WLZ oraz wielkość zabezpieczeń. Z mojego doświadczenia wynika, że wielu inwestorów na tym etapie nie docenia przyszłych potrzeb energetycznych. Według danych rynkowych, coraz więcej gospodarstw domowych decyduje się na zwiększanie mocy przyłączeniowej w związku z rosnącą liczbą energochłonnych urządzeń, takich jak pompy ciepła czy ładowarki do samochodów elektrycznych. Dlatego tak ważne jest, aby już na początku dobrze oszacować swoje potrzeby.
Kabel miedziany (YKY) czy aluminiowy (YAKY)? Ostateczne starcie materiałów
To pytanie, które często pojawia się przy modernizacji instalacji. Kable miedziane (oznaczane często jako YKY) i aluminiowe (YAKY) różnią się fundamentalnie. Miedź jest obecnie standardem ze względu na znacznie lepszą przewodność elektryczną, większą wytrzymałość mechaniczną i odporność na utlenianie. Kable aluminiowe, choć tańsze, są znacznie bardziej podatne na uszkodzenia, korozję w miejscach połączeń i mają mniejszą obciążalność prądową dla tego samego przekroju. W starszych instalacjach aluminiowa WLZ to często "tykająca bomba zegarowa", która nie jest w stanie sprostać współczesnym obciążeniom i stwarza realne ryzyko pożaru. Dlatego zawsze rekomenduję stosowanie kabli miedzianych.

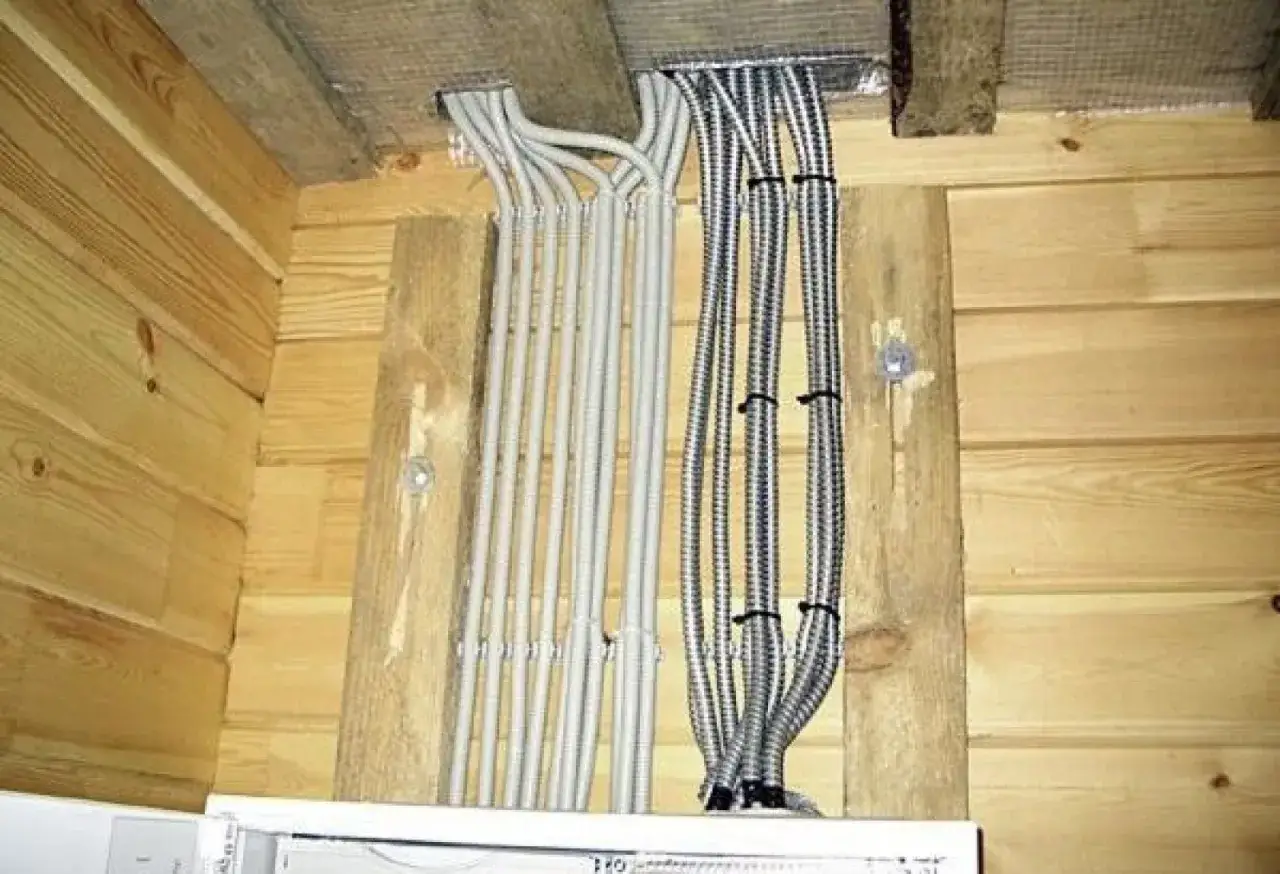

Jak obliczyć prawidłowy przekrój kabla WLZ, by uniknąć spadków napięcia?
Prawidłowy dobór przekroju przewodu WLZ to nie tylko kwestia bezpieczeństwa, ale i komfortu użytkowania. Musimy wziąć pod uwagę trzy kluczowe parametry: moc przyłączeniową (o której już mówiłem), długość kabla oraz sposób jego ułożenia (np. w ziemi, w rurze, w ścianie). Dłuższy kabel i większa moc wymagają większego przekroju, aby zminimalizować spadki napięcia. Spadek napięcia to zjawisko, w którym na końcu długiego przewodu napięcie jest niższe niż na jego początku, co może prowadzić do nieprawidłowego działania urządzeń. Obliczenia te są złożone i powinny być wykonane przez wykwalifikowanego projektanta, aby zapewnić stabilność napięcia i pełne bezpieczeństwo instalacji.
Złoty standard w domu jednorodzinnym: dlaczego kabel 5x10mm² lub 5x16mm² to najlepszy wybór?
W domach jednorodzinnych, szczególnie tych nowo budowanych lub modernizowanych, miedziane przewody o przekroju 5x10mm² lub 5x16mm² stały się de facto "złotym standardem" dla WLZ. Dlaczego? Otóż, te przekroje zapewniają wystarczającą rezerwę mocy, aby sprostać obecnym i przyszłym potrzebom. Coraz więcej gospodarstw domowych decyduje się na instalację pomp ciepła, fotowoltaiki czy ładowarek do samochodów elektrycznych. Te urządzenia charakteryzują się dużym zapotrzebowaniem na moc. Wybierając WLZ o odpowiednio dużym przekroju, zapewniamy sobie spokój na lata, unikając konieczności kosztownej wymiany w przyszłości. To inwestycja w przyszłość i elastyczność energetyczną Twojego domu.
Zabezpieczenie WLZ – Twoja pierwsza linia obrony przed awarią i pożarem
Dobór zabezpieczenia przedlicznikowego a zabezpieczenia w rozdzielnicy głównej
Zabezpieczenia nadprądowe, czyli wyłączniki lub bezpieczniki, to kluczowy element ochrony WLZ. Mamy tu do czynienia z dwoma rodzajami zabezpieczeń: przedlicznikowym, które jest instalowane przez dostawcę energii (np. w złączu kablowym) i zabezpieczeniami w rozdzielnicy głównej, które są już częścią Twojej instalacji. Ich dobór musi być ściśle skoordynowany. Zabezpieczenie przedlicznikowe chroni WLZ przed przeciążeniem od strony sieci, natomiast zabezpieczenia w rozdzielnicy głównej chronią poszczególne obwody wewnętrzne. Ich wzajemne dopasowanie, czyli selektywność, jest kluczowe, aby w przypadku awarii wyłączył się tylko ten obwód, w którym nastąpiła usterka, a nie cała instalacja.
Ochronniki przeciwprzepięciowe (SPD typu 1 i 2) – obowiązkowy element nowoczesnej WLZ
Współczesne instalacje elektryczne są narażone na przepięcia, które mogą pochodzić zarówno z wyładowań atmosferycznych (uderzenia pioruna), jak i z pracy urządzeń w sieci energetycznej. Dlatego ochronniki przeciwprzepięciowe (SPD - Surge Protective Devices) stały się obowiązkowym elementem nowoczesnej WLZ. Rozróżniamy głównie dwa typy: Typ 1 montowany jest na początku instalacji, w złączu lub rozdzielnicy głównej, i chroni przed bezpośrednimi uderzeniami pioruna. Typ 2 montowany jest za Typem 1 i chroni przed przepięciami o mniejszej energii, pochodzącymi z sieci. Ich zastosowanie to skuteczna ochrona drogiej elektroniki i urządzeń domowych przed uszkodzeniem.

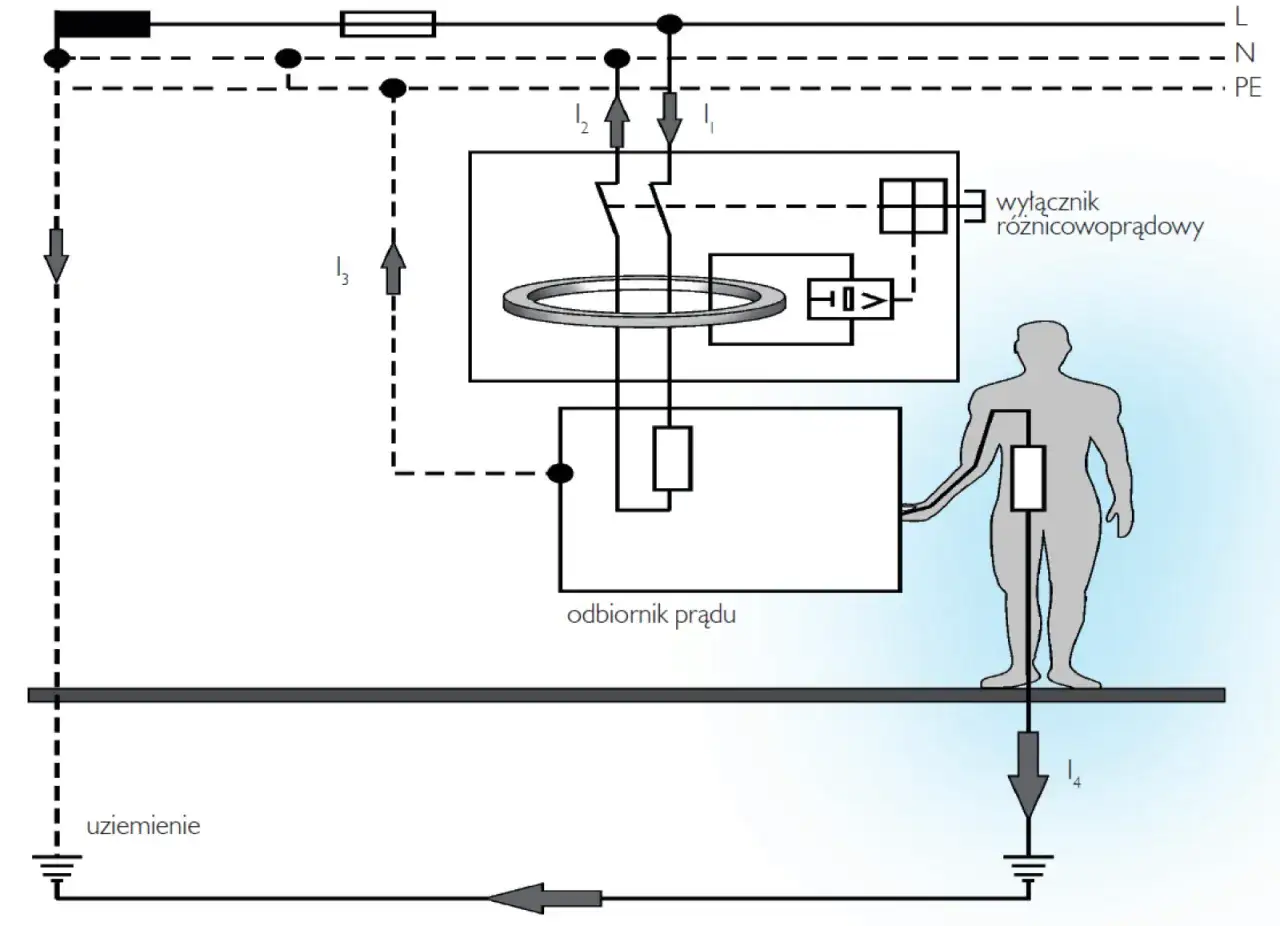

Rola wyłączników różnicowoprądowych (RCD) w instalacji zasilanej przez WLZ
Wyłączniki różnicowoprądowe (RCD) to niezastąpione urządzenia w ochronie przeciwporażeniowej. Ich zadaniem jest szybkie odłączenie zasilania w momencie wykrycia upływu prądu do ziemi, co może świadczyć o uszkodzeniu izolacji lub bezpośrednim kontakcie człowieka z elementem pod napięciem. W nowoczesnych układach sieciowych, takich jak trójfazowe i pięciożyłowe układy TN-S lub TN-C-S, które są standardem dla nowych WLZ, możliwe i konieczne jest zastosowanie wyłączników różnicowoprądowych. Zapewniają one znacznie wyższy poziom bezpieczeństwa niż same zabezpieczenia nadprądowe, chroniąc bezpośrednio życie i zdrowie użytkowników.
Wykonanie WLZ w praktyce – najczęstsze błędy, których musisz uniknąć
Błąd nr 1: Zbyt mały przekrój przewodu – jakie są realne konsekwencje?
To jeden z najpoważniejszych błędów, z którymi spotykam się w praktyce. Zastosowanie zbyt małego przekroju przewodu WLZ w stosunku do mocy przyłączeniowej i planowanych obciążeń to prosta droga do poważnych problemów. Konsekwencje są realne i groźne: przegrzewanie się kabla, co prowadzi do uszkodzenia izolacji i zwiększonego ryzyka pożaru. Ponadto, zbyt mały przekrój skutkuje znacznymi spadkami napięcia, co negatywnie wpływa na pracę urządzeń, a w skrajnych przypadkach może prowadzić do ich uszkodzenia. To także przyspieszone starzenie się całej instalacji i jej awaryjność.
Błąd nr 2: Nieprawidłowe prowadzenie trasy kabla (głębokość, oznakowanie)
Prowadzenie kabla WLZ wymaga precyzji i przestrzegania zasad. Błędy w tym zakresie mogą mieć katastrofalne skutki. Jeśli kabel jest ułożony w ziemi zbyt płytko lub bez odpowiedniego zabezpieczenia mechanicznego (np. w rurze osłonowej), jest narażony na uszkodzenia podczas prac ziemnych. Brak odpowiedniego oznakowania trasy kabla w ziemi to również poważne zaniedbanie, które utrudnia lokalizację i naprawę w przyszłości. Wewnątrz budynku, prowadzenie kabla w miejscach narażonych na uszkodzenia mechaniczne (np. bez odpowiednich osłon) lub brak czytelnego oznakowania to także błędy, które mogą prowadzić do awarii i zagrożeń.

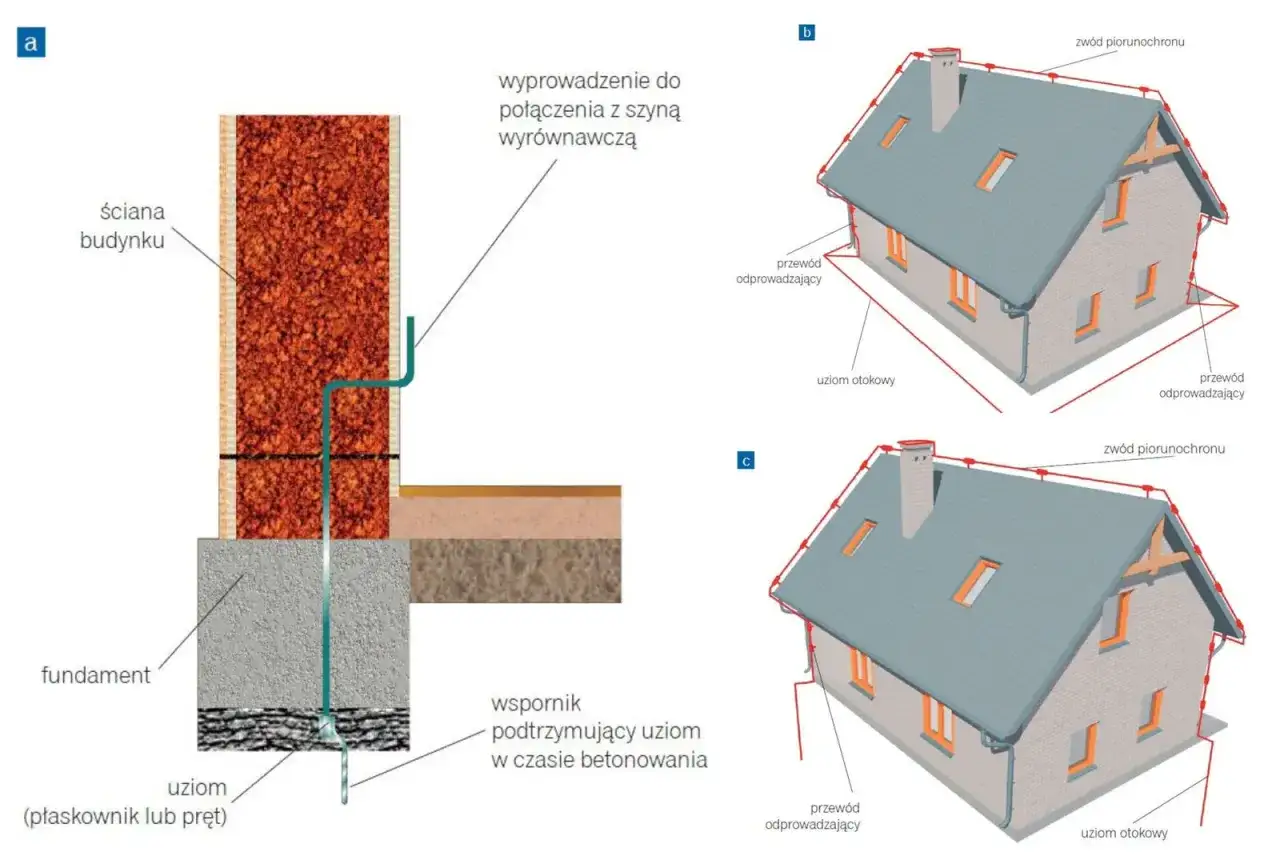

Błąd nr 3: Ignorowanie wymogów dotyczących ochrony przeciwporażeniowej i uziemień
Ochrona przeciwporażeniowa i prawidłowo wykonane uziemienia to filary bezpieczeństwa każdej instalacji elektrycznej, a WLZ jest jej początkiem. Ignorowanie tych wymogów, np. poprzez brak skutecznego połączenia z uziomem lub pominięcie wyłączników różnicowoprądowych tam, gdzie są wymagane, drastycznie zwiększa ryzyko porażenia prądem. Pamiętajmy, że prąd nie wybacza błędów, a prawidłowo wykonane uziemienie i ochrona przeciwporażeniowa to nasza ostatnia linia obrony w przypadku awarii.
Dlaczego prace przy WLZ może wykonać tylko elektryk z uprawnieniami SEP?
Wszelkie prace związane z instalacją, modyfikacją czy wymianą WLZ są niezwykle odpowiedzialne i muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia, np. uprawnienia SEP (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji (E) i dozoru (D). Wynika to nie tylko z przepisów prawa, ale przede wszystkim z kwestii bezpieczeństwa. Elektryk z uprawnieniami posiada niezbędną wiedzę i doświadczenie, aby prawidłowo dobrać elementy, wykonać połączenia, przeprowadzić pomiary i zapewnić zgodność instalacji z obowiązującymi normami. Próby samodzielnego działania lub zlecania prac osobom bez kwalifikacji to igranie z ogniem i narażanie siebie oraz innych na śmiertelne niebezpieczeństwo.
Specyfika WLZ w różnych typach budynków: dom jednorodzinny a blok mieszkalny

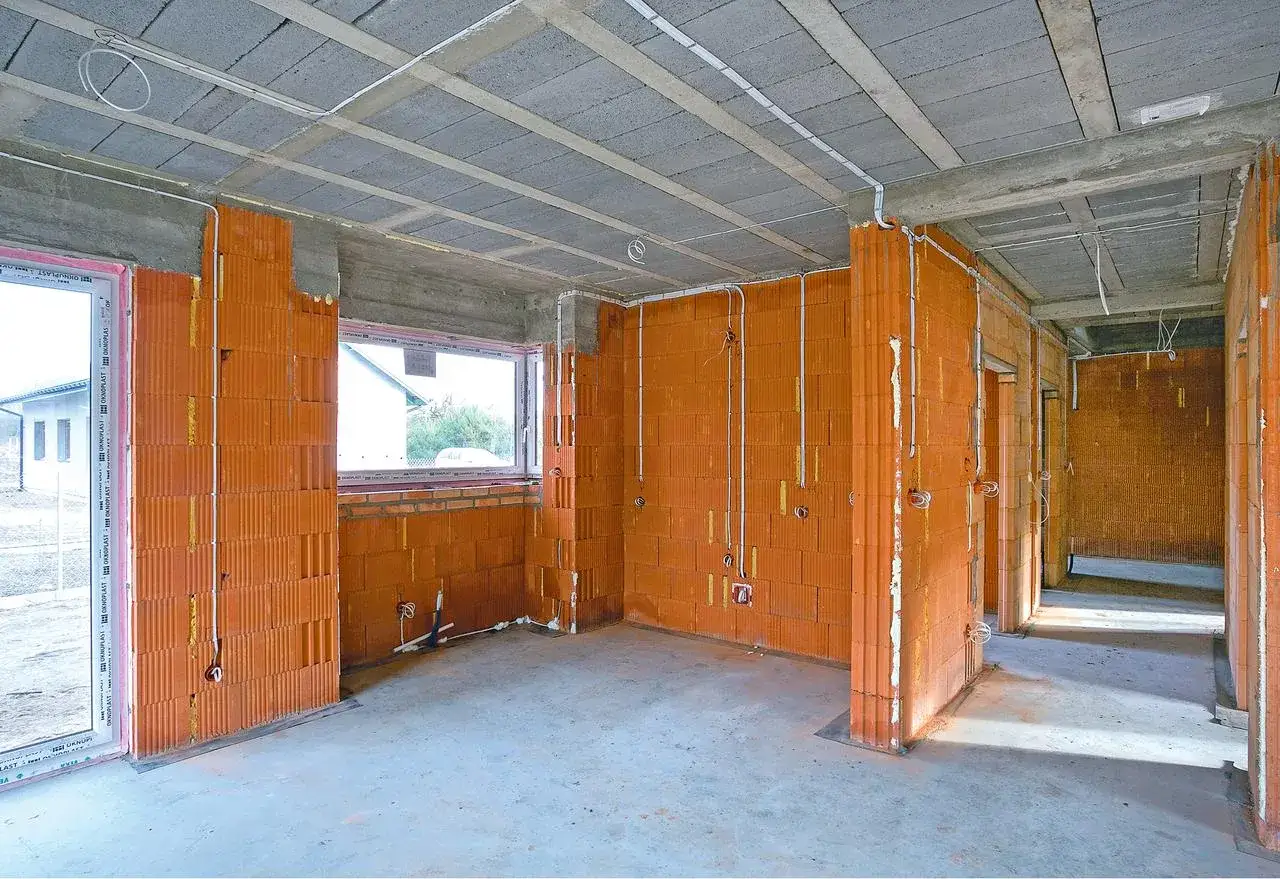

Dom jednorodzinny: Schemat prowadzenia WLZ od skrzynki w granicy działki do serca domu
W przypadku domu jednorodzinnego schemat prowadzenia WLZ jest zazwyczaj stosunkowo prosty. Jest to najczęściej pojedynczy kabel, który biegnie od złącza kablowego, często umieszczonego w skrzynce na granicy działki lub na elewacji budynku, bezpośrednio do rozdzielnicy głównej, która stanowi "serce" instalacji elektrycznej wewnątrz domu. Trasa tego kabla jest zazwyczaj jasno określona w projekcie, a jego ułożenie w ziemi wymaga zachowania odpowiedniej głębokości i zabezpieczeń, aby zapewnić jego trwałość i bezpieczeństwo.
Blok i kamienica: Czym jest pion lokatorski i kto za niego odpowiada?
W budynkach wielorodzinnych, takich jak bloki czy kamienice, sytuacja jest nieco inna. Tutaj główną rolę pełni tak zwany "pion lokatorski", który jest odpowiednikiem WLZ. Jest to główny pion elektryczny, zazwyczaj prowadzony w częściach wspólnych budynku, np. na klatce schodowej. Od tego pionu odchodzą odgałęzienia do poszczególnych mieszkań, prowadzące do liczników energii, a następnie do rozdzielnic mieszkaniowych. Kluczową różnicą jest odpowiedzialność: za stan techniczny i modernizację tego pionu odpowiada wspólnota mieszkaniowa lub spółdzielnia, a nie indywidualny właściciel mieszkania. To ważna informacja dla każdego mieszkańca.
Wymiana WLZ w mieszkaniu – jak się do tego zabrać i o czym rozmawiać z zarządcą?
Jeśli mieszkasz w bloku i planujesz wymianę WLZ w swoim mieszkaniu (czyli de facto wymianę odcinka od pionu lokatorskiego do Twojej rozdzielnicy), pierwszym krokiem jest kontakt z zarządcą nieruchomości lub zarządem wspólnoty mieszkaniowej/spółdzielni. Musisz uzyskać ich zgodę i ustalić warunki przeprowadzenia prac. Ważne jest, aby omówić kwestie techniczne, takie jak możliwość zwiększenia mocy przyłączeniowej, dostęp do pionu głównego, ewentualne wyłączenia prądu w częściach wspólnych oraz wymagane dokumenty i odbiory. Często zarządca może wskazać elektryka, który zna specyfikę instalacji w danym budynku, co może ułatwić cały proces.
Kto tak naprawdę odpowiada za WLZ? Granice odpowiedzialności właściciela i dostawcy energii
Gdzie kończy się instalacja dystrybutora, a zaczyna Twoja własność?
To fundamentalne pytanie, które często budzi wątpliwości. Granica odpowiedzialności między dostawcą energii (np. PGE, Tauron, Enea) a właścicielem lub zarządcą nieruchomości jest ściśle określona. Odpowiedzialność dostawcy energii kończy się zazwyczaj na zaciskach prądowych złącza, czyli w miejscu, gdzie kabel dystrybutora łączy się z Twoją WLZ. Najczęściej jest to skrzynka pomiarowa umieszczona na granicy działki lub na elewacji budynku. Wszystko, co znajduje się za tym punktem, włącznie z WLZ, jest już Twoją własnością i to Ty ponosisz za to odpowiedzialność. Według danych branżowych, ta granica jest jasno zdefiniowana w umowach o przyłączenie do sieci i warunkach technicznych.
Obowiązki wspólnoty mieszkaniowej i zarządcy nieruchomości w kontekście WLZ
W budynkach wielorodzinnych, jak już wspomniałem, za stan techniczny głównego pionu elektrycznego (WLZ) odpowiada wspólnota mieszkaniowa lub zarządca nieruchomości. Ich obowiązki obejmują regularne przeglądy instalacji, konserwację, a w razie potrzeby – modernizację lub wymianę WLZ. Muszą dbać o to, aby instalacja była bezpieczna, sprawna i spełniała aktualne normy. To oni podejmują decyzje o ewentualnych inwestycjach w wymianę starej, aluminiowej WLZ na nową, miedzianą, co jest kluczowe dla bezpieczeństwa wszystkich mieszkańców.
Awaria WLZ – kogo wezwać i kto ponosi koszty naprawy?
W przypadku awarii WLZ, kluczowe jest szybkie ustalenie, gdzie dokładnie leży problem. Jeśli awaria wystąpiła przed złączem kablowym (czyli na odcinku należącym do dostawcy energii), należy wezwać pogotowie energetyczne swojego operatora. To on ponosi koszty naprawy. Jeśli jednak awaria dotyczy samej WLZ (czyli odcinka za złączem), odpowiedzialność spada na właściciela lub zarządcę nieruchomości. W takiej sytuacji należy wezwać wykwalifikowanego elektryka z uprawnieniami SEP, który zdiagnozuje problem i dokona naprawy. Koszty w tym przypadku ponosi właściciel lub, w przypadku budynku wielorodzinnego, wspólnota/spółdzielnia.

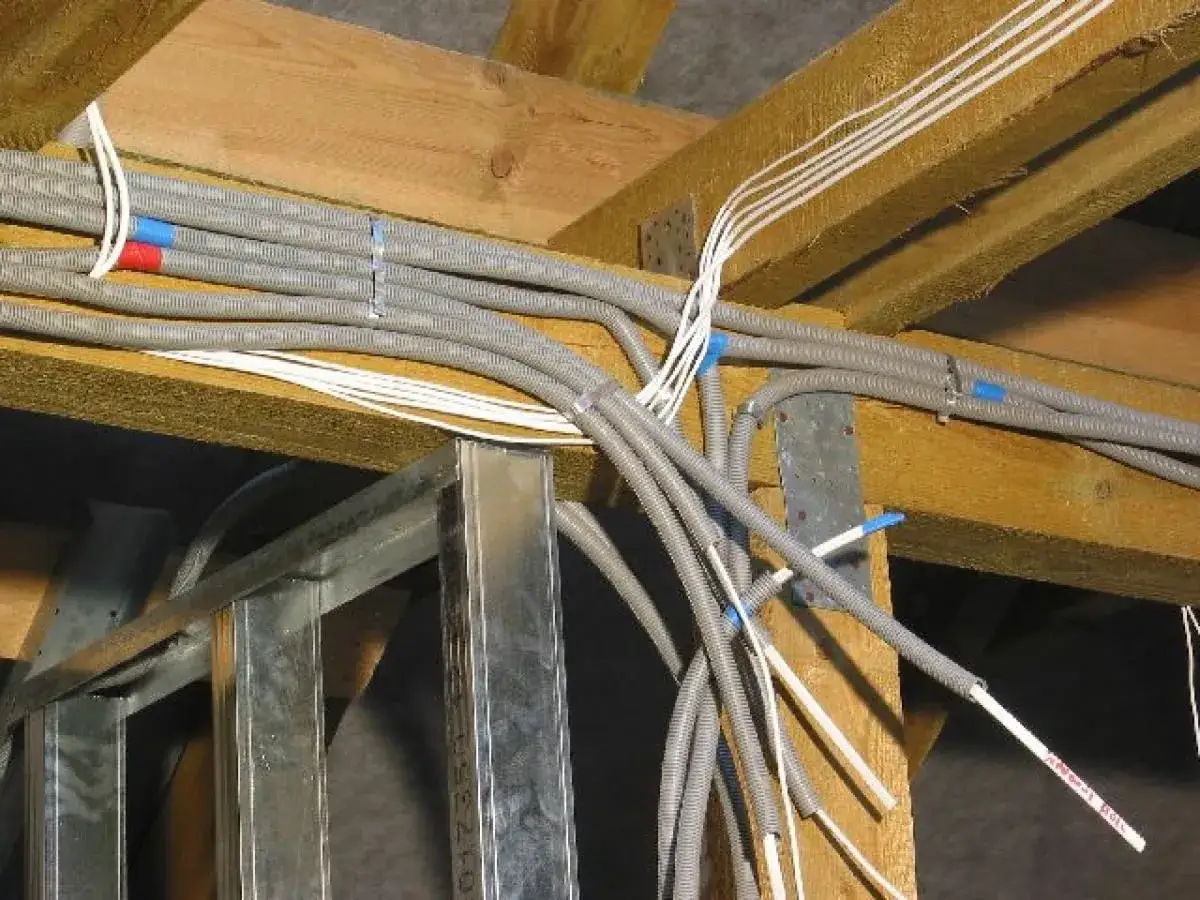

Modernizacja i wymiana starej WLZ – kiedy jest absolutnie konieczna?
Aluminiowa WLZ w starym budownictwie – tykająca bomba zegarowa
To temat, który zawsze poruszam z dużą uwagą. Aluminiowa WLZ, często spotykana w budynkach z lat 70. i 80. XX wieku, to niestety tykająca bomba zegarowa. Przewody aluminiowe mają mniejszą obciążalność prądową niż miedziane, są bardziej kruche i podatne na utlenianie w miejscach połączeń, co prowadzi do wzrostu rezystancji i przegrzewania. Stare instalacje aluminiowe po prostu nie są w stanie sprostać współczesnemu zapotrzebowaniu na moc, co prowadzi do ciągłych przeciążeń, spadków napięcia, a co najgroźniejsze – stwarza bardzo wysokie ryzyko pożarowe. Wymiana takiej WLZ to nie opcja, to konieczność dla bezpieczeństwa.
Planujesz pompę ciepła, fotowoltaikę lub ładowarkę do auta? Sprawdź swoją WLZ!
Współczesne technologie, takie jak pompy ciepła, instalacje fotowoltaiczne czy ładowarki do samochodów elektrycznych, to świetne rozwiązania, ale charakteryzują się bardzo dużym zapotrzebowaniem na energię. Jeśli planujesz instalację któregokolwiek z tych urządzeń, bezwzględnie musisz sprawdzić stan swojej WLZ. Stara instalacja, nawet miedziana, ale o zbyt małym przekroju, może nie być w stanie sprostać nowym obciążeniom. W takiej sytuacji konieczna będzie modernizacja lub wymiana WLZ na taką, która zapewni odpowiednią moc i bezpieczeństwo. To inwestycja, która pozwoli Ci w pełni wykorzystać potencjał nowoczesnych rozwiązań energetycznych.
Przeczytaj również: Jak ustawić antenę LTE, aby poprawić sygnał i uniknąć problemów z łącznością
Jak wygląda proces wymiany WLZ i z jakimi kosztami należy się liczyć?
Proces wymiany WLZ rozpoczyna się od oceny stanu technicznego istniejącej instalacji i określenia zapotrzebowania na moc. Następnie, wykwalifikowany projektant przygotowuje projekt nowej WLZ, uwzględniający dobór odpowiedniego przekroju kabla, zabezpieczeń i trasę prowadzenia. Po uzyskaniu ewentualnych zgód, następuje etap wykonawczy: demontaż starej WLZ, ułożenie nowego kabla (często wymaga to prac ziemnych lub kucia w ścianach), montaż zabezpieczeń i podłączenie do rozdzielnicy. Całość kończy się pomiarami i odbiorem przez uprawnionego elektryka. Koszty wymiany WLZ są bardzo zróżnicowane i zależą od wielu czynników: długości kabla, jego przekroju, stopnia skomplikowania trasy (np. konieczność przebijania się przez grube mury), a także od zakresu prac budowlanych. Zawsze podkreślam, że wszelkie prace muszą być wykonane przez elektryka z uprawnieniami SEP, co jest gwarancją bezpieczeństwa i zgodności z przepisami.
