Uziom fundamentowy - czy Twój dom jest bezpieczny?

Ten artykuł stanowi kompleksowy przewodnik po uziomie fundamentowym, kluczowym elemencie bezpieczeństwa każdego domu. Dowiesz się, czym jest uziom, dlaczego jest niezbędny dla ochrony przed porażeniem i przepięciami, a także jakie są wymogi prawne i normy, które musisz spełnić, budując swój dom w 2026 roku.

Uziom fundamentowy – cichy strażnik bezpieczeństwa Twojego domu

Uziom fundamentowy to jeden z tych elementów konstrukcyjnych, o których często zapominamy, dopóki nie zagłębimy się w szczegóły projektu budowlanego. Tymczasem, jest to absolutnie kluczowy składnik każdej nowoczesnej instalacji elektrycznej, pełniący funkcje uziemienia ochronnego, odgromowego i funkcjonalnego. Jego rola jest tak samo fundamentalna dla bezpieczeństwa mieszkańców, jak solidne ściany czy dach. Bez prawidłowo wykonanego uziomu, nawet najnowocześniejsza instalacja elektryczna nie zapewni pełnej ochrony przed zagrożeniami, takimi jak porażenie prądem czy skutki uderzenia pioruna.

Dlaczego uziemienie jest tak samo ważne jak solidne fundamenty?

Dla mnie, jako osoby zajmującej się budownictwem, uziemienie jest niczym niewidzialna, ale niezwykle wytrzymała kotwica, która stabilizuje całą instalację elektryczną. To pierwsza linia obrony, która bezpiecznie odprowadza nadmiar prądu do ziemi, chroniąc zarówno sprzęt, jak i przede wszystkim ludzi. Wyobraź sobie budynek bez solidnych fundamentów – prędzej czy później pojawią się problemy konstrukcyjne. Podobnie jest z uziomem: jego brak lub nieprawidłowe wykonanie może skutkować poważnymi awariami, a nawet tragediami, które mogłyby zostać łatwo uniknięte.

Ochrona przed porażeniem, przepięciami i pożarem: potrójna rola uziomu

Uziom fundamentowy pełni potrójną rolę w systemie bezpieczeństwa. Po pierwsze, jest to ochrona przeciwporażeniowa. W przypadku awarii izolacji urządzenia elektrycznego, uziom zapewnia szybkie zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego), odprowadzając prąd zwarciowy do ziemi i eliminując ryzyko porażenia. Po drugie, to ochrona odgromowa. Wraz z instalacją odgromową, uziom fundamentowy bezpiecznie rozprasza energię wyładowania atmosferycznego w gruncie, chroniąc budynek i jego wyposażenie przed zniszczeniem. Po trzecie, uziom minimalizuje ryzyko pożaru. Skuteczne odprowadzenie prądów zwarciowych zapobiega przegrzewaniu się przewodów i powstawaniu łuków elektrycznych, które mogłyby doprowadzić do zapłonu. To zintegrowany element, którego prawidłowe wykonanie jest gwarancją spokoju na lata.

Co mówią przepisy? Prawo Budowlane a obowiązek wykonania uziomu

W Polsce obowiązek wykonania uziomu fundamentowego jest jasno określony w przepisach. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, zaleca się wykorzystywanie metalowych zbrojeń fundamentów jako naturalnego uziomu. Dodatkowo, szczegółowe wytyczne znajdziemy w normach takich jak PN-EN 62305, która dotyczy ochrony odgromowej, oraz PN-HD 60364-5-54, regulującej instalacje elektryczne niskiego napięcia. Te dokumenty nie tylko zalecają, ale wręcz nakazują zapewnienie skutecznego uziemienia, co czyni uziom fundamentowy elementem obowiązkowym w większości nowych konstrukcji.

Uziom naturalny czy sztuczny? Kluczowe różnice, które musisz znać

Decyzja o wyborze rodzaju uziomu fundamentowego jest jedną z pierwszych, jaką musisz podjąć na etapie projektowania. Istnieją dwa główne typy: naturalny i sztuczny. Oba mają swoje zastosowania i wymagania, a ich wybór zależy od specyfiki projektu i warunków gruntowych. Zrozumienie różnic między nimi pomoże Ci podjąć świadomą decyzję i zapewnić optymalne bezpieczeństwo.

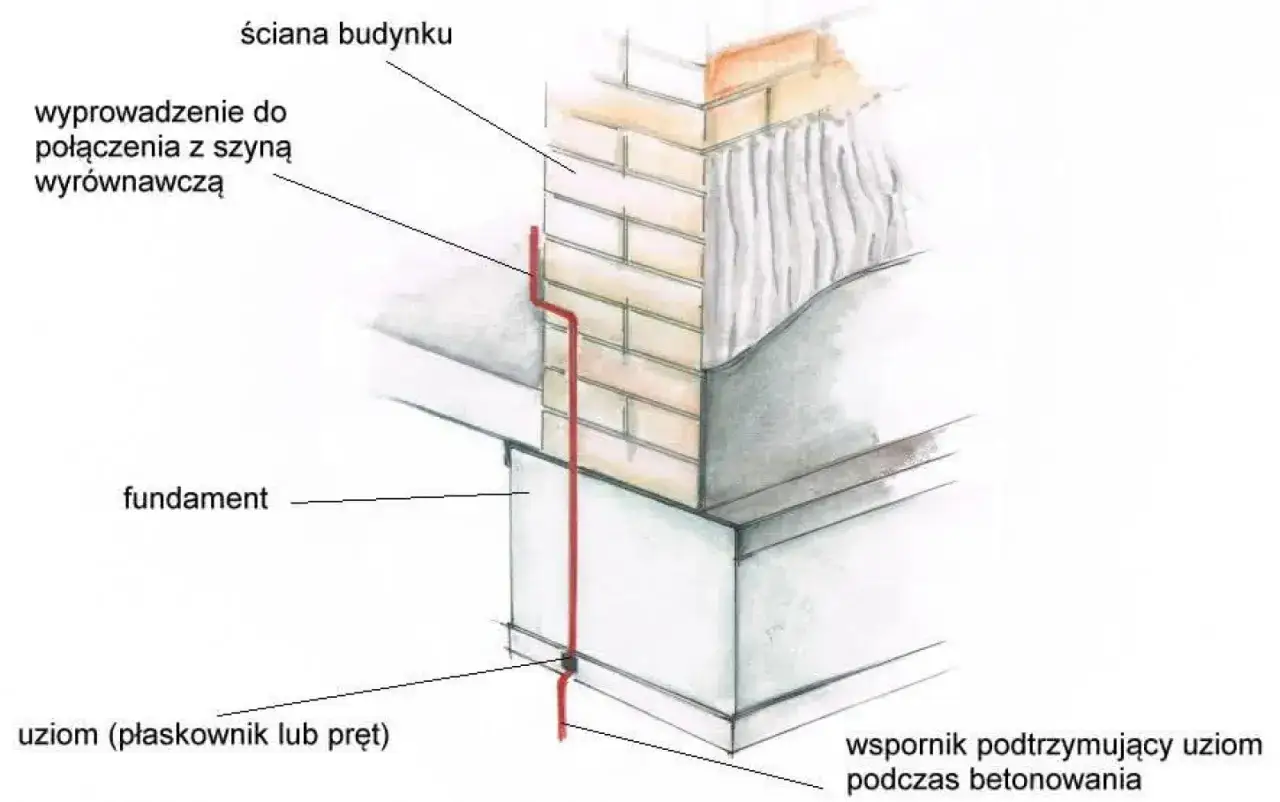

Uziom naturalny: jak wykorzystać zbrojenie fundamentów do ochrony domu?

Uziom naturalny to rozwiązanie, które osobiście preferuję, gdy tylko jest to możliwe. Polega ono na wykorzystaniu zbrojenia fundamentów jako elementu uziemiającego. Aby jednak zbrojenie mogło pełnić tę funkcję, pręty muszą być połączone w sposób ciągły. Oznacza to spawanie lub użycie certyfikowanych złączek, które zapewniają trwałe połączenie elektryczne. Ważne jest, aby zbrojenie tworzyło zamknięty pierścień wokół obwodu fundamentów. Jest to rozwiązanie najtańsze i najprostsze w wykonaniu, pod warunkiem, że projekt fundamentów przewiduje odpowiednią ciągłość zbrojenia i jego odpowiednie otulenie betonem.

Uziom sztuczny (z bednarki): kiedy jest konieczny i na czym polega?

W sytuacji, gdy zbrojenie fundamentów nie gwarantuje wymaganej ciągłości elektrycznej, lub gdy mamy do czynienia z fundamentami niezbrojonymi, konieczne staje się zastosowanie uziomu sztucznego. Polega on na ułożeniu w ławie fundamentowej, jeszcze przed zalaniem betonem, dodatkowej taśmy, zwanej bednarką. Bednarka może być wykonana ze stali ocynkowanej, nierdzewnej lub miedziowanej, w zależności od warunków gruntowych i wymagań projektowych. Kluczowe jest, aby bednarka była całkowicie otoczona betonem o grubości co najmniej 5 cm. Ta otulina betonowa pełni funkcję ochronną, zabezpieczając bednarkę przed korozją i zapewniając jej długowieczność. Podobnie jak w przypadku uziomu naturalnego, bednarka musi tworzyć zamkniętą pętlę.

Decyzja na lata: który rodzaj uziomu sprawdzi się w Twoim projekcie?

Wybór między uziomem naturalnym a sztucznym to decyzja, która będzie miała wpływ na bezpieczeństwo i koszty eksploatacji Twojego domu przez wiele lat. Jeśli projekt fundamentów przewiduje odpowiednio połączone zbrojenie, uziom naturalny jest zazwyczaj najlepszym i najbardziej ekonomicznym rozwiązaniem. Jeśli jednak zbrojenie jest niewystarczające lub fundamenty są niezbrojone, uziom sztuczny z bednarki jest niezbędny. Zawsze konsultuj tę decyzję z projektantem instalacji elektrycznych, który oceni warunki gruntowe i specyfikę konstrukcji, aby wybrać optymalne rozwiązanie.

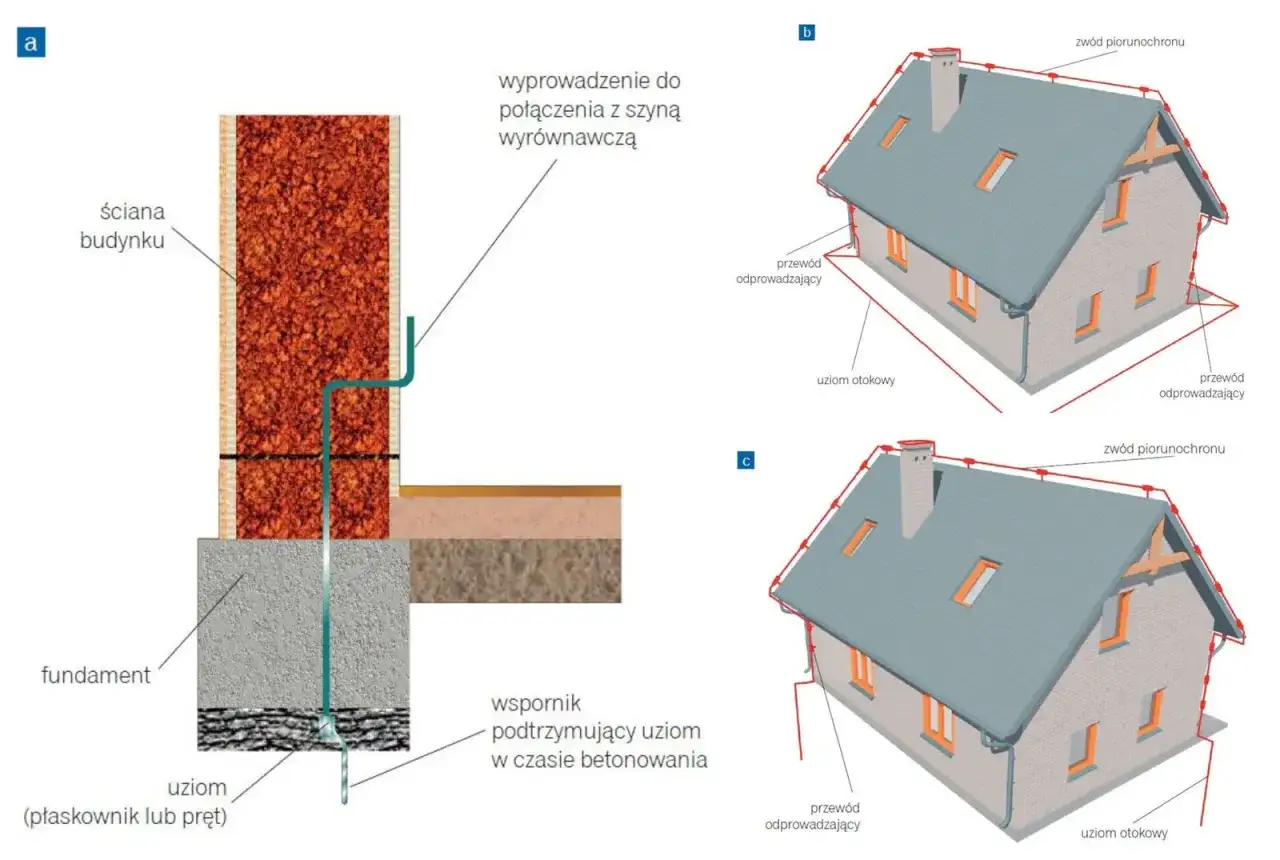

Jak prawidłowo wykonać uziom fundamentowy? Instrukcja krok po kroku

Prawidłowe wykonanie uziomu fundamentowego to proces, który wymaga precyzji i znajomości norm. Poniżej przedstawiam instrukcję krok po kroku, która pomoże Ci zrozumieć, jak powinien być zrealizowany ten kluczowy element bezpieczeństwa Twojego domu.

1. Krok 1: Planowanie i dobór materiałów – bednarka ocynkowana, nierdzewna czy miedziowana?

   Pierwszym i najważniejszym etapem jest dokładne planowanie. Na tym etapie, wspólnie z projektantem, musisz dobrać odpowiednie materiały. Najczęściej stosuje się bednarkę stalową ocynkowaną, która jest ekonomicznym i skutecznym rozwiązaniem. W bardziej agresywnych środowiskach gruntowych, gdzie ryzyko korozji jest większe, warto rozważyć bednarkę nierdzewną lub miedziowaną, które oferują znacznie wyższą odporność. Pamiętaj, że wszystkie materiały muszą być zgodne z obowiązującymi normami i posiadać odpowiednie certyfikaty.

2. Krok 2: Układanie pierścienia i zapewnienie ciągłości – spawanie vs. certyfikowane złączki

   Niezależnie od tego, czy używasz zbrojenia jako uziomu naturalnego, czy układasz bednarkę, kluczowe jest utworzenie zamkniętego pierścienia wokół fundamentu. Wszystkie połączenia muszą być elektrycznie ciągłe i trwałe. Do tego celu stosuje się spawanie (np. spawanie termitowe dla bednarki, lub tradycyjne dla zbrojenia) lub specjalne, certyfikowane złączki zaciskowe. Absolutnie niedopuszczalne jest łączenie elementów uziomu drutem wiązałkowym, ponieważ nie zapewnia on odpowiedniej ciągłości i trwałości połączenia.

3. Krok 3: Wyprowadzenie połączeń do Głównej Szyny Wyrównawczej (GSW) i instalacji odgromowej

   Z uziomu fundamentowego należy wyprowadzić odpowiednią liczbę połączeń do Głównej Szyny Wyrównawczej (GSW), która stanowi centralny punkt uziemienia w budynku. Dodatkowo, jeśli planujesz instalację odgromową, musisz przewidzieć wyprowadzenia do jej zwodów pionowych. Te wyprowadzenia muszą być odpowiednio zabezpieczone przed korozją, zwłaszcza w miejscu przejścia przez beton i w kontakcie z gruntem. Często stosuje się do tego celu specjalne osłony lub materiały o podwyższonej odporności na korozję, takie jak stal nierdzewna.

4. Krok 4: Zalewanie betonem – jak gruba otulina betonowa chroni przed korozją?

   Ostatnim etapem jest zalanie uziomu betonem. Niezwykle ważne jest, aby bednarka lub zbrojenie pełniące funkcję uziomu było całkowicie otoczone betonem o grubości co najmniej 5 cm. Ta warstwa betonu stanowi kluczową ochronę antykorozyjną, izolując metal od wilgoci i agresywnych substancji chemicznych zawartych w gruncie. Pamiętaj, że niedostateczna otulina betonowa to jeden z najczęstszych błędów, który może doprowadzić do szybkiej korozji uziomu i utraty jego funkcjonalności.

Najczęstsze błędy wykonawcze, które mogą Cię drogo kosztować

Niestety, nawet przy najlepszych chęciach, podczas wykonywania uziomu fundamentowego często popełniane są błędy. Jako inwestor, powinieneś być ich świadomy, aby móc skutecznie dopilnować wykonawców i uniknąć kosztownych poprawek w przyszłości. Konsekwencje tych błędów mogą być poważne, od braku skutecznej ochrony po konieczność rozkopywania fundamentów.

• Błąd #1: Łączenie zbrojenia drutem wiązałkowym – dlaczego to nie działa?

  To jeden z najbardziej kardynalnych błędów. Użycie drutu wiązałkowego, który służy jedynie do mechanicznego połączenia zbrojenia, jest absolutnie niedopuszczalne dla uziomu. Drut wiązałkowy nie zapewnia trwałej i elektrycznie ciągłej ścieżki, co oznacza, że uziom nie będzie działał prawidłowo. Wymagane są połączenia spawane lub specjalne, certyfikowane złączki, które gwarantują niską rezystancję i stabilność elektryczną na lata.

• Błąd #2: Nieodpowiednie materiały i postępująca korozja

  Wybór niewłaściwych materiałów, niezgodnych z normami lub nieprzystosowanych do warunków gruntowych, to prosta droga do problemów. Na przykład, zastosowanie bednarki o zbyt niskiej jakości lub bez odpowiedniej ochrony antykorozyjnej (np. niewystarczające ocynkowanie) doprowadzi do jej szybkiej korozji. Korozja osłabia przewodnictwo uziomu, a w skrajnych przypadkach może całkowicie przerwać jego ciągłość, czyniąc go bezużytecznym.

• Błąd #3: Brak lub nieprawidłowe wyprowadzenia z fundamentu

  Co z tego, że uziom jest prawidłowo wykonany w fundamencie, jeśli nie ma z niego odpowiednich wyprowadzeń? Brak dostatecznej liczby wyprowadzeń do Głównej Szyny Wyrównawczej (GSW) lub do instalacji odgromowej sprawia, że uziom jest odcięty od reszty systemu. Podobnie, nieprawidłowe zabezpieczenie wyprowadzeń przed korozją w miejscu ich przejścia przez beton może doprowadzić do ich uszkodzenia i utraty funkcjonalności całego uziomu.

• Błąd #4: Płyta fundamentowa z izolacją termiczną – jak uniknąć pułapki?

  Współczesne budownictwo często wykorzystuje płyty fundamentowe z izolacją termiczną, co stwarza specyficzne wyzwania dla uziomu. Izolacja termiczna, taka jak XPS, może skutecznie odizolować uziom od bezpośredniego kontaktu z gruntem, co zmniejsza jego efektywność. W takich przypadkach należy zaprojektować uziom w taki sposób, aby zapewnić mu skuteczny kontakt z ziemią, np. poprzez wyprowadzenie części uziomu poza obrys izolacji lub zastosowanie dodatkowych elektrod pionowych. To wymaga szczególnej uwagi już na etapie projektowania.

Według danych rst.bialystok.pl, do głównych błędów wykonawczych należą: brak ciągłości połączeń (np. stosowanie drutu wiązałkowego zamiast spawania lub zacisków), użycie nieodpowiednich materiałów, zbyt małe otulenie betonem, korozja w miejscach wyprowadzenia uziomu z fundamentu oraz brak dokumentacji powykonawczej.

Pomiary i odbiór uziomu fundamentowego – formalności, o których nie możesz zapomnieć

Po wykonaniu uziomu fundamentowego, praca jeszcze się nie kończy. Niezbędne są pomiary i formalny odbiór, które potwierdzą jego prawidłowe działanie i zgodność z normami. To kluczowy etap, który gwarantuje bezpieczeństwo i pozwala uniknąć problemów podczas odbioru całego budynku.

Na czym polega pomiar rezystancji uziemienia i kto go wykonuje?

Pomiar rezystancji uziemienia to nic innego jak sprawdzenie, jak dobrze uziom przewodzi prąd do ziemi. Im niższa rezystancja, tym skuteczniejsze uziemienie. Pomiar ten wykonuje się specjalistycznym sprzętem, a do jego przeprowadzenia uprawniony jest elektryk posiadający odpowiednie kwalifikacje i świadectwa. Procedura polega na podłączeniu miernika do uziomu i gruntu w kilku punktach, a następnie zmierzeniu oporu, jaki stawia uziom przepływającemu prądowi.

Jaka wartość rezystancji jest prawidłowa? Interpretacja wyników (poniżej 10 Ω)

Normy jasno określają, jakie wartości rezystancji uziemienia są akceptowalne. Dla ochrony odgromowej, rezystancja uziemienia nie powinna przekraczać 10 Ω. W przypadku instalacji elektrycznych, wymagania mogą być nieco mniej restrykcyjne, ale zawsze dąży się do jak najniższej wartości. Jeśli pomiary wykażą wyższą rezystancję, oznacza to, że uziom nie działa prawidłowo i wymaga poprawy, np. poprzez dodanie dodatkowych elektrod uziemiających lub poprawę połączeń.

Protokół z pomiarów – dlaczego ten dokument jest niezbędny do odbioru budynku?

Wyniki pomiarów muszą zostać udokumentowane w formie protokołu. Ten dokument jest niezbędny do odbioru instalacji elektrycznej, a w konsekwencji – całego budynku. Stanowi on dowód, że uziom fundamentowy został wykonany prawidłowo i spełnia wszystkie wymagane normy bezpieczeństwa. Bez protokołu z pomiarów, inspektor nadzoru budowlanego może odmówić odbioru. Pamiętaj również, że sprawność uziemień należy kontrolować co najmniej raz na 5 lat, aby mieć pewność, że nadal spełniają swoją funkcję.

Ile naprawdę kosztuje uziom fundamentowy? Analiza kosztów w 2026 roku

Kwestia kosztów jest zawsze istotna dla inwestora. Dobra wiadomość jest taka, że uziom fundamentowy, choć kluczowy, nie jest najdroższym elementem budowy. Co więcej, jest to zazwyczaj najbardziej ekonomiczne rozwiązanie w porównaniu do alternatywnych metod uziemienia. Przyjrzyjmy się szacunkowym kosztom na rok 2026.

Koszt materiałów: cena bednarki, złącz i akcesoriów

Głównym kosztem materiałowym jest oczywiście bednarka. Jej cena zależy od rodzaju (ocynkowana, nierdzewna, miedziowana) i grubości. Na przykład, cena bednarki ocynkowanej to zazwyczaj kilkanaście złotych za metr bieżący. Do tego dochodzą koszty złączek, uchwytów, taśm izolacyjnych i innych akcesoriów, które mogą wynieść od kilkudziesięciu do kilkuset złotych, w zależności od złożoności instalacji. Warto zainwestować w materiały wysokiej jakości, ponieważ ich trwałość przekłada się na długowieczność całego uziomu.

Koszt robocizny: ile zapłacisz elektrykowi za montaż?

Według moich szacunków i danych rynkowych na rok 2026, średni koszt samej robocizny za wykonanie uziemienia fundamentowego wynosi około 46 zł za metr bieżący. Ta cena obejmuje ułożenie bednarki lub przygotowanie zbrojenia, wykonanie niezbędnych połączeń (spawanie lub złączki) oraz wyprowadzenie przewodów do GSW i instalacji odgromowej. Ostateczna cena może się różnić w zależności od regionu, specyfiki projektu i doświadczenia ekipy wykonawczej.

Porównanie z alternatywą: dlaczego uziom otokowy jest znacznie droższy?

Uziom fundamentowy jest zazwyczaj najbardziej opłacalnym rozwiązaniem. Alternatywne metody, takie jak uziom otokowy (układany wokół budynku w gruncie) czy uziom szpilkowy (pionowe elektrody wbijane w ziemię), są znacznie droższe. Wynika to z konieczności wykonania dodatkowych prac ziemnych po zakończeniu budowy fundamentów, takich jak kopanie rowów, co generuje dodatkowe koszty robocizny i sprzętu. Uziom fundamentowy, będąc integralną częścią konstrukcji, wykorzystuje już istniejące wykopy i proces zalewania betonem, co znacząco obniża jego całkowity koszt.

Uziom fundamentowy w istniejącym budynku – czy to możliwe?

Często spotykam się z pytaniem, czy uziom fundamentowy można wykonać w już istniejącym budynku. Odpowiedź, niestety, rzadko jest satysfakcjonująca dla właścicieli starszych nieruchomości. Zazwyczaj jest to niemożliwe lub wiąże się z tak ogromnymi kosztami i ingerencją w konstrukcję, że staje się nieopłacalne.

Dlaczego wykonanie uziomu fundamentowego w starym domu jest niemożliwe?

Uziom fundamentowy, jak sama nazwa wskazuje, jest integralną częścią fundamentów. Musi być on ułożony w ławie fundamentowej przed jej zalaniem betonem. W istniejącym budynku dostęp do fundamentów jest niezwykle trudny. Wymagałoby to rozkuwania betonu, wykonywania głębokich wykopów wokół całego budynku, co jest operacją bardzo kosztowną, czasochłonną i niosącą ryzyko naruszenia konstrukcji. Z tych powodów, wykonanie "prawdziwego" uziomu fundamentowego w starym domu jest praktycznie niemożliwe i nieekonomiczne.

Przeczytaj również: Jak zrobić antenę DVB-T MUX 8, aby poprawić odbiór telewizji?

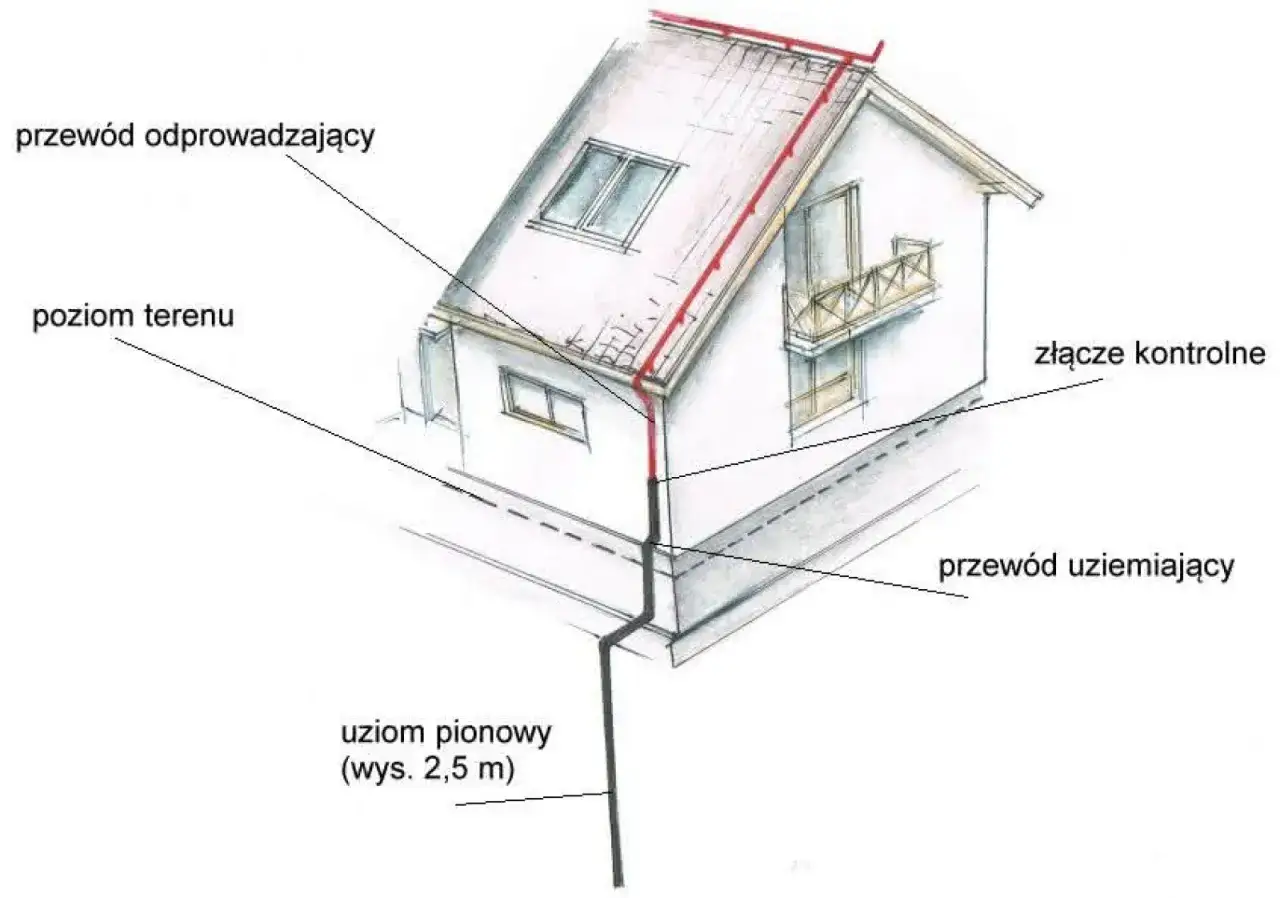

Alternatywne rozwiązania: uziom otokowy i szpilkowy jako metoda modernizacji instalacji

Na szczęście, dla istniejących budynków, które wymagają modernizacji instalacji elektrycznej lub montażu ochrony odgromowej, istnieją skuteczne alternatywne rozwiązania. Najczęściej stosuje się uziom otokowy, który polega na ułożeniu bednarki w gruncie wokół budynku na odpowiedniej głębokości. Innym rozwiązaniem jest uziom szpilkowy, gdzie w ziemię wbija się pionowe elektrody (szpilki) na odpowiednią głębokość. Oba te rozwiązania, choć droższe niż uziom fundamentowy na etapie budowy, są znacznie bardziej praktyczne i ekonomiczne w kontekście modernizacji instalacji w istniejących obiektach, zapewniając skuteczne uziemienie i bezpieczeństwo.
