Uziemienie w gniazdku to niepozorny, lecz absolutnie kluczowy element każdej instalacji elektrycznej, stanowiący pierwszą linię obrony przed poważnymi zagrożeniami. Jego obecność i prawidłowe działanie decydują o bezpieczeństwie domowników oraz ochronie cennego sprzętu elektronicznego. W tym artykule wyjaśnię, dlaczego uziemienie jest tak ważne, jak samodzielnie sprawdzić jego obecność, a także jakie konsekwencje niesie za sobą jego brak, co jest niezbędne do zrozumienia potencjalnych zagrożeń w Twoim domu.
Uziemienie w gniazdku – fundament bezpieczeństwa elektrycznego w Twoim domu
- Uziemienie chroni przed porażeniem prądem i uszkodzeniem sprzętu, kierując prąd zwarciowy do ziemi.
- Brak uziemienia zwiększa ryzyko śmiertelnego porażenia, uniemożliwia działanie listew antyprzepięciowych i niszczy elektronikę.
- W starym budownictwie często spotyka się "zerowanie" (instalacja TN-C), które nie jest równoważne z nowoczesnym uziemieniem (TN-S).
- Obecność uziemienia można sprawdzić wizualnie, testerem gniazdek lub multimetrem, ale pełna diagnostyka wymaga elektryka.
- Jakiekolwiek modyfikacje instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP.
Bolec w gniazdku – dlaczego ten niepozorny element jest kluczowy dla Twojego bezpieczeństwa?
Kiedy patrzymy na gniazdko elektryczne, często skupiamy się na otworach, do których wkładamy wtyczki. Tymczasem to właśnie ten metalowy bolec, często niedoceniany, jest podstawowym zabezpieczeniem przeciwporażeniowym w naszych domach. Jego rola jest nie do przecenienia – stanowi on swoistą „drogę ucieczki” dla niebezpiecznego prądu, chroniąc zarówno nas, jak i podłączone urządzenia przed skutkami awarii.
Uziemienie, czyli cichy strażnik Twojego domu: jak to działa?
Uziemienie w gniazdku to kluczowy element instalacji elektrycznej, którego głównym zadaniem jest ochrona przed porażeniem prądem. Jest to dodatkowy przewód, zwany ochronnym (PE), o charakterystycznej żółto-zielonej izolacji, który łączy metalowy bolec w gniazdku typu E z uziomem budynku (np. metalowym prętem lub taśmą zakopaną w ziemi). W przypadku awarii urządzenia, np. przetarcia wewnętrznej izolacji, napięcie może pojawić się na jego metalowej obudowie. Uziemienie tworzy wtedy bezpieczną drogę dla prądu do ziemi, co powoduje natychmiastowe zadziałanie zabezpieczeń (wyłącznika nadprądowego lub różnicowoprądowego) i odcięcie zasilania. To właśnie ten mechanizm sprawia, że uziemienie jest tak skutecznym strażnikiem naszego bezpieczeństwa.
Przewód ochronny (PE) a neutralny (N) – poznaj fundamentalną różnicę
Zrozumienie różnicy między przewodem ochronnym (PE) a neutralnym (N) jest fundamentalne dla pojęcia bezpieczeństwa elektrycznego. Przewód neutralny (N), zazwyczaj o niebieskiej izolacji, jest częścią obwodu roboczego – służy do zamknięcia przepływu prądu w normalnych warunkach pracy urządzenia. To przez niego prąd wraca do źródła po przejściu przez odbiornik. Z kolei przewód ochronny (PE), o żółto-zielonej izolacji, pełni funkcję wyłącznie ochronną. Jego zadaniem jest odprowadzenie prądu zwarciowego do ziemi w przypadku awarii, a nie udział w normalnym przepływie energii. Ich funkcje są diametralnie różne i absolutnie nie mogą być ze sobą zamieniane ani łączone w sposób niezgodny z przepisami, gdyż prowadzi to do poważnych zagrożeń.
Scenariusz awarii: jak uziemienie ratuje życie w praktyce?
Wyobraźmy sobie typową sytuację: używasz pralki, a w jej wnętrzu, na skutek zużycia, izolacja przewodu fazowego uległa uszkodzeniu i dotknęła metalowej obudowy. Bez uziemienia, cała metalowa obudowa pralki znalazłaby się pod napięciem 230V. W momencie, gdy dotknąłbyś urządzenia, prąd przepłynąłby przez Twoje ciało do ziemi, co mogłoby skończyć się tragicznie. Jednakże, jeśli pralka jest prawidłowo uziemiona, czyli jej metalowa obudowa jest połączona z bolcem w gniazdku, a ten z przewodem PE i uziomem, sytuacja zmienia się diametralnie. W momencie, gdy napięcie pojawi się na obudowie, prąd natychmiast popłynie przez przewód PE do ziemi. Spowoduje to gwałtowny wzrost prądu w obwodzie, co z kolei błyskawicznie uruchomi zabezpieczenia – wyłącznik nadprądowy lub, co jeszcze skuteczniejsze, wyłącznik różnicowoprądowy. Zasilanie zostanie odcięte, zanim zdążysz dotknąć urządzenia, ratując Ci życie.

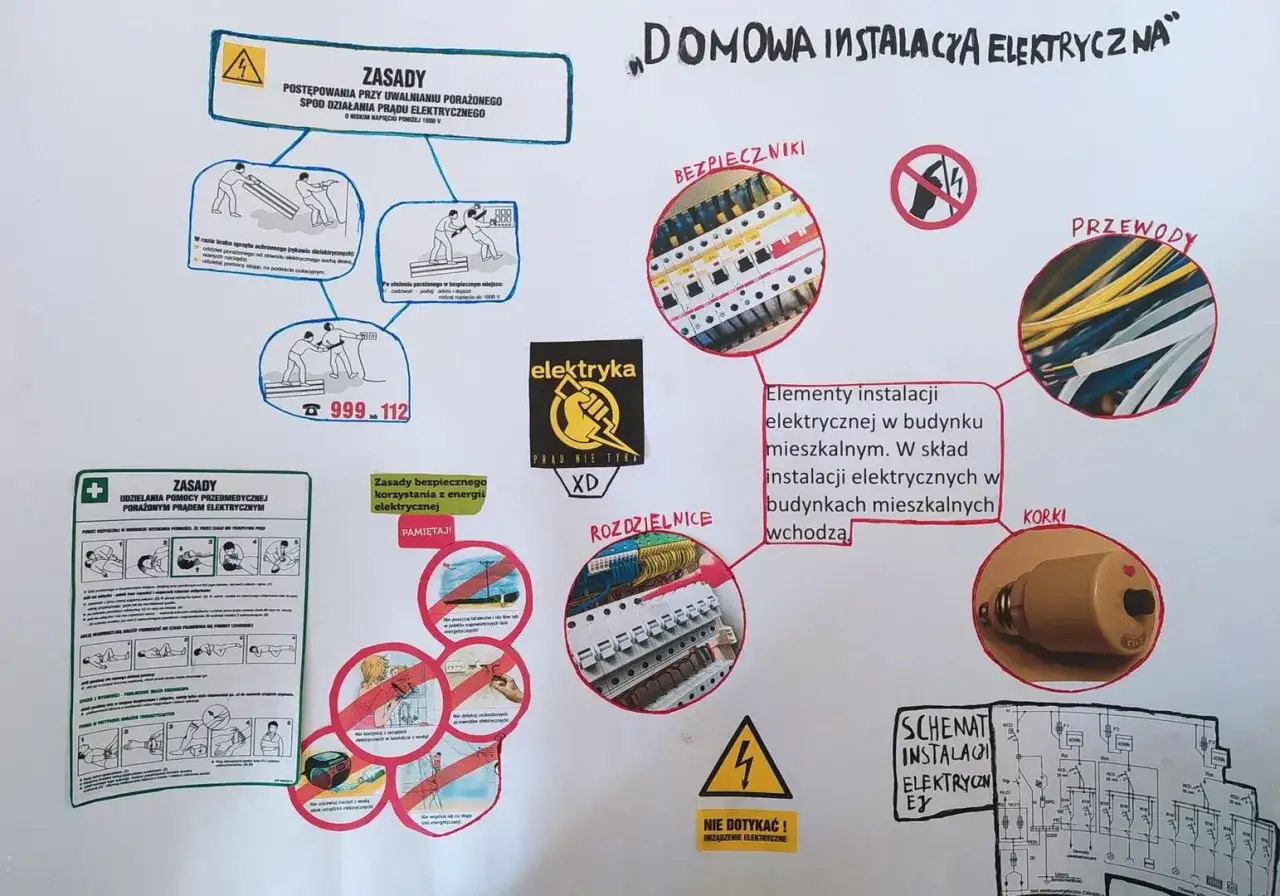

Jak w bezpieczny sposób sprawdzić, czy masz w domu działające uziemienie?
Chęć upewnienia się, że nasze gniazdka są bezpieczne, jest naturalna. Istnieje kilka metod sprawdzenia obecności i prawidłowego działania uziemienia. Niektóre z nich można wykonać samodzielnie, jednak zawsze należy pamiętać, że pełna i profesjonalna weryfikacja instalacji elektrycznej wymaga specjalistycznego sprzętu i wiedzy uprawnionego elektryka. Pamiętaj, prąd nie wybacza błędów, więc zawsze zachowaj ostrożność.
Krok 1: Ocena wzrokowa gniazdka – pierwszy, ale niewystarczający sygnał
Najprostszym i pierwszym krokiem jest wizualna inspekcja gniazdka. Sprawdź, czy w ogóle posiada ono metalowy bolec ochronny, wystający z otworu. Gniazdka bez bolca (tzw. "płaskie") nie posiadają uziemienia w żadnej formie. Jeśli bolec jest obecny, to dobry znak, ale niestety, sama jego obecność nie gwarantuje, że jest on prawidłowo podłączony do przewodu PE i uziemienia. Może być to tylko element estetyczny lub, co gorsza, podłączony w sposób nieprawidłowy. To jedynie wstępna weryfikacja, która nie daje pewności co do faktycznego bezpieczeństwa.
Krok 2: Tani i skuteczny test – jak używać testera gniazdek elektrycznych?
Dla większości użytkowników domowych, najbezpieczniejszym i najłatwiejszym sposobem na sprawdzenie podstawowych funkcji gniazdka jest użycie prostego testera gniazdek elektrycznych, często nazywanego próbnikiem gniazdka. To niewielkie urządzenie, które wkłada się do gniazdka. Posiada ono diody LED, które zapalają się w różnych konfiguracjach, sygnalizując prawidłowe podłączenie fazy, neutralnego i uziemienia, lub wskazując na konkretne błędy (np. brak uziemienia, zamienioną fazę z neutralnym). Jest to metoda stosunkowo bezpieczna i nie wymaga specjalistycznej wiedzy, a jednocześnie daje cenną informację o stanie podłączenia. Według danych iGniazdka, takie proste testery są w stanie wykryć większość podstawowych błędów w okablowaniu gniazdka.Krok 3: Weryfikacja za pomocą multimetru (dla dociekliwych) – pomiar napięcia na bolcu
Dla osób, które czują się pewniej z narzędziami elektrycznymi i posiadają multimetr (miernik uniwersalny), istnieje możliwość dokładniejszego sprawdzenia uziemienia. Należy ustawić multimetr na pomiar napięcia zmiennego (AC) w zakresie do 250V lub więcej. Następnie, zachowując maksymalną ostrożność, należy wykonać następujące pomiary:
- Zmierz napięcie między otworem fazowym (zazwyczaj prawym, ale może być różnie) a otworem neutralnym (lewy). Powinno wynosić około 230V.
- Zmierz napięcie między otworem fazowym a bolcem ochronnym. Prawidłowe napięcie powinno również wynosić około 230V.
- Zmierz napięcie między otworem neutralnym a bolcem ochronnym. Powinno wynosić blisko 0V (kilka woltów to jeszcze norma, ale więcej może sugerować problem).
Jeśli pomiar między fazą a bolcem nie wskazuje napięcia lub jest ono znacznie niższe niż 230V, oznacza to, że uziemienie jest niesprawne lub nie istnieje. Pamiętaj, aby podczas tych pomiarów nie dotykać jednocześnie obu końcówek pomiarowych multimetru ani metalowych części gniazdka.

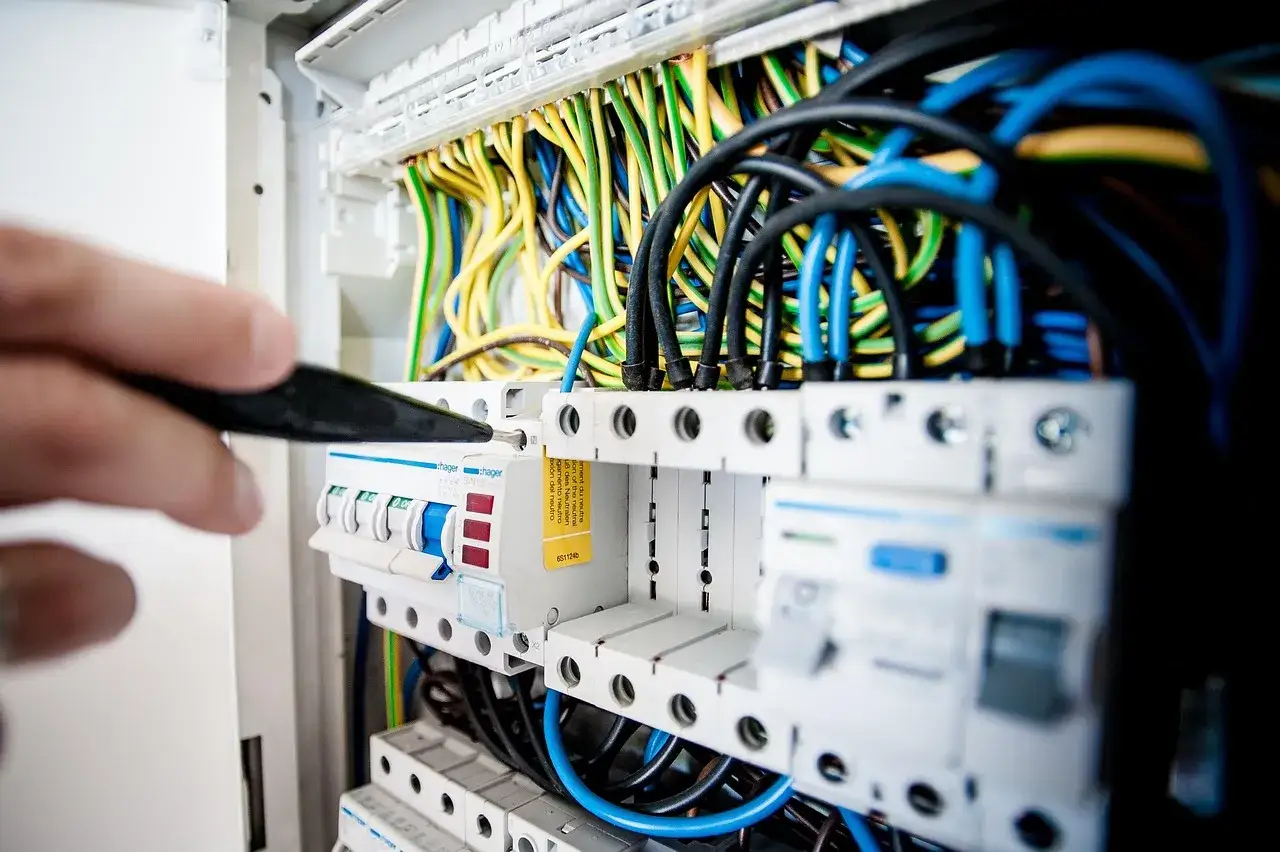

Kiedy samo sprawdzenie gniazdka to za mało? Rola pomiarów całej instalacji
Samodzielne sprawdzenie pojedynczego gniazdka, choć pomocne, daje jedynie fragmentaryczny obraz stanu instalacji. Nie jest ono w stanie wykryć wszystkich potencjalnych problemów, takich jak wysoka impedancja pętli zwarcia, co oznacza, że w przypadku awarii zabezpieczenia mogą nie zadziałać wystarczająco szybko. Pełna ocena bezpieczeństwa instalacji elektrycznej wymaga specjalistycznych pomiarów, takich jak pomiar impedancji pętli zwarcia, rezystancji izolacji czy skuteczności działania wyłączników różnicowoprądowych. Te pomiary mogą być wykonane wyłącznie przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami (SEP), który dysponuje kalibrowanym sprzętem pomiarowym. Tylko on może wydać protokół potwierdzający bezpieczeństwo całej instalacji.
Brak bolca lub uziemienia? Typowy problem w starym budownictwie i jego konsekwencje
Problem braku uziemienia lub jego nieprawidłowego wykonania jest niestety bardzo powszechny, zwłaszcza w starszych budynkach. Wynika to z historycznych standardów instalacyjnych, które różniły się od współczesnych norm bezpieczeństwa. Wiele mieszkań, zwłaszcza tych wybudowanych przed latami 90., wciąż boryka się z tym dziedzictwem, co niesie za sobą realne zagrożenia.
Instalacja dwużyłowa (TN-C) – dziedzictwo PRL, które wciąż jest obecne w wielu mieszkaniach
W budownictwie z okresu PRL-u i wcześniejszych lat standardem były tzw. instalacje dwużyłowe, działające w systemie TN-C. Oznacza to, że w przewodach nie było oddzielnego przewodu ochronnego (PE). Zamiast tego, funkcje ochronną i neutralną pełnił jeden wspólny przewód, nazywany przewodem PEN (Protective Earth and Neutral). Taki system, choć w tamtych czasach uznawany za wystarczający, dziś jest przestarzały i nie spełnia współczesnych norm bezpieczeństwa, zwłaszcza w kontekście rosnącej liczby wrażliwych urządzeń elektronicznych.
Czym jest „zerowanie” (mostkowanie) i dlaczego nie jest tym samym co uziemienie?
W instalacjach dwużyłowych, aby zapewnić jakąkolwiek ochronę przeciwporażeniową, stosowano tzw. "zerowanie". Polegało ono na mostkowaniu, czyli łączeniu bolca ochronnego w gniazdku z przewodem neutralnym (N). W teorii, w przypadku awarii i pojawienia się napięcia na obudowie urządzenia, prąd miał popłynąć przez bolec do przewodu neutralnego, powodując zadziałanie zabezpieczeń. I choć było to dopuszczalne w starych przepisach, to absolutnie nie jest tożsame z nowoczesnym uziemieniem (system TN-S), gdzie przewód PE jest całkowicie oddzielony od przewodu N i ma swoją niezależną drogę do ziemi. Zerowanie niesie ze sobą inne, specyficzne ryzyka, o których warto wiedzieć.
Czy zerowanie, popularne w starych blokach, jest dzisiaj bezpieczne?
Zerowanie, choć kiedyś było akceptowalnym środkiem ochrony, w kontekście współczesnych wymagań i urządzeń nie jest uważane za bezpieczne. Głównym problemem jest to, że w przypadku przerwania przewodu PEN (wspólnego dla funkcji neutralnej i ochronnej) przed gniazdkiem, lub jego nieprawidłowego podłączenia, na metalowych obudowach wszystkich urządzeń podłączonych do tak "zerowanego" gniazdka może pojawić się pełne napięcie fazowe! To niezwykle niebezpieczna sytuacja, która może prowadzić do śmiertelnego porażenia prądem. Ponadto, zerowanie nie pozwala na prawidłowe działanie nowoczesnych wyłączników różnicowoprądowych, które są obecnie standardem w nowych instalacjach i oferują znacznie wyższy poziom ochrony. W związku z tym, choć zerowanie wciąż funkcjonuje w wielu starych instalacjach, zdecydowanie zaleca się jego modernizację.
Jakie są realne zagrożenia związane z brakiem uziemienia w gniazdku?
Brak uziemienia to nie tylko drobna niedogodność czy niezgodność z normami. To poważne zagrożenie, które może mieć katastrofalne skutki dla zdrowia i życia ludzi, a także dla mienia. Ignorowanie tego problemu jest nieodpowiedzialne i może prowadzić do bardzo kosztownych, a nawet tragicznych konsekwencji.
Największe ryzyko: śmiertelne porażenie prądem przy dotyku urządzenia
Największym i najbardziej bezpośrednim zagrożeniem wynikającym z braku uziemienia jest ryzyko śmiertelnego porażenia prądem. Jak już wspomniałem, w przypadku uszkodzenia izolacji w urządzeniu (np. pralce, lodówce, tosterze), metalowa obudowa może znaleźć się pod pełnym napięciem sieciowym. Bez uziemienia, które odprowadziłoby ten prąd do ziemi i spowodowało zadziałanie zabezpieczeń, osoba dotykająca urządzenia staje się jedyną drogą dla prądu do ziemi. Prąd przepływający przez ludzkie ciało może spowodować paraliż mięśni, zatrzymanie akcji serca, oparzenia wewnętrzne, a w konsekwencji śmierć. To zagrożenie jest realne i nie można go lekceważyć.
Dlaczego Twoja droga listwa antyprzepięciowa nie chroni sprzętu bez uziemienia?
Wiele osób inwestuje w drogie listwy antyprzepięciowe, wierząc, że zapewnią one ochronę ich cennemu sprzętowi elektronicznemu. Niestety, w przypadku braku sprawnego uziemienia w gniazdku, listwa antyprzepięciowa staje się praktycznie bezużyteczna. Jej mechanizm działania opiera się na odprowadzaniu nadmiernego napięcia (przepięcia) do ziemi za pośrednictwem przewodu PE. Jeśli przewód PE nie jest podłączony lub jest niesprawny, przepięcie nie ma gdzie odpłynąć i zamiast tego uderza w podłączone urządzenia, niszcząc je. Inwestycja w listwę antyprzepięciową bez prawidłowego uziemienia to po prostu wyrzucanie pieniędzy w błoto.
Uszkodzenia komputerów, lodówek i RTV – ciche ofiary braku przewodu PE
Brak uziemienia to nie tylko nagłe, dramatyczne awarie. To także cichy wróg, który powoli, ale skutecznie niszczy nasz sprzęt. Nawet niewielkie prądy upływowe, które bez uziemienia nie mają gdzie odpłynąć, mogą z czasem prowadzić do degradacji komponentów elektronicznych w komputerach, telewizorach, lodówkach czy innych urządzeniach AGD. Te niewidoczne dla oka uszkodzenia skracają żywotność sprzętu, prowadzą do jego niestabilnej pracy, a w końcu do przedwczesnej awarii. Koszty naprawy lub wymiany takiego sprzętu mogą być znaczne, a wszystko to z powodu zaniedbania podstawowego elementu bezpieczeństwa.
Tajemnicze "kopanie" obudowy laptopa – czy to objaw problemu z uziemieniem?
Czy zdarzyło Ci się kiedyś poczuć delikatne "kopanie" lub mrowienie, dotykając metalowej obudowy laptopa podłączonego do ładowarki, a zwłaszcza gdy jednocześnie dotykasz innej uziemionej powierzchni? To bardzo częsty objaw problemów z uziemieniem lub jego całkowitego braku. Wskazuje to na obecność niewielkich prądów upływowych, które zamiast odpływać bezpiecznie do ziemi przez przewód PE, próbują znaleźć inną drogę – często przez Twoje ciało. Choć zazwyczaj nie jest to napięcie zagrażające życiu, jest to wyraźny sygnał ostrzegawczy, że instalacja elektryczna wymaga sprawdzenia. Według danych iGniazdka, jest to jeden z najczęściej zgłaszanych symptomów problemów z uziemieniem w domowych instalacjach.
Jak prawidłowo i zgodnie z prawem wykonać uziemienie w gniazdku? Przewodnik po rozwiązaniach
Wszelkie prace związane z instalacją elektryczną, a w szczególności z uziemieniem, wymagają nie tylko fachowej wiedzy, ale także przestrzegania rygorystycznych przepisów i norm bezpieczeństwa. Próby samodzielnych modyfikacji mogą być niezwykle niebezpieczne i są niezgodne z prawem. Dlatego zawsze podkreślam, że tego typu działania należy powierzać wyłącznie wykwalifikowanym specjalistom.
Rozwiązanie dla starych instalacji: mostkowanie (zerowanie) – kiedy jest dopuszczalne i jakie niesie ryzyko?
Jak już wspomniałem, "zerowanie" (mostkowanie bolca ochronnego z przewodem neutralnym) było rozwiązaniem stosowanym w starych instalacjach dwużyłowych (TN-C). W tamtych czasach, zgodnie z obowiązującymi normami, było ono dopuszczalne jako środek ochrony przeciwporażeniowej. Dziś jednak, ze względu na wspomniane wcześniej ryzyka (zwłaszcza w przypadku przerwania przewodu PEN), nie jest to rozwiązanie zalecane, a w nowych instalacjach jest wręcz niedopuszczalne. Jeśli w Twoim mieszkaniu nadal funkcjonuje zerowanie, powinieneś być świadomy jego ograniczeń i potencjalnych zagrożeń. Warto rozważyć modernizację instalacji, aby zapewnić sobie pełne bezpieczeństwo.
Nowoczesne i najbezpieczniejsze rozwiązanie: doprowadzenie trzeciego przewodu (PE)
Najbezpieczniejszym i zgodnym z obecnymi standardami rozwiązaniem jest modernizacja instalacji elektrycznej i doprowadzenie oddzielnego przewodu ochronnego (PE) do każdego gniazdka. Oznacza to przejście na trójprzewodową instalację w systemie TN-S, gdzie przewód fazowy (L), neutralny (N) i ochronny (PE) są prowadzone oddzielnie. To rozwiązanie zapewnia najwyższy poziom ochrony przeciwporażeniowej, umożliwia prawidłowe działanie wyłączników różnicowoprądowych i listew antyprzepięciowych. Choć jest to inwestycja, często wiążąca się z koniecznością kucia ścian i wymiany okablowania, to jest to inwestycja w bezpieczeństwo, która zwraca się wielokrotnie.
Przeczytaj również: Jak ustawić telewizor Philips, aby uniknąć złej jakości obrazu
Dlaczego samodzielne przeróbki instalacji są niebezpieczne i nielegalne? Rola elektryka z uprawnieniami SEP
Chciałbym to podkreślić z całą stanowczością: samodzielne próby modyfikacji instalacji elektrycznej są niezwykle niebezpieczne i są niezgodne z prawem. Ryzykujesz nie tylko porażeniem prądem, pożarem, czy uszkodzeniem sprzętu, ale także utratą ubezpieczenia w przypadku awarii. Wszelkie prace przy instalacji elektrycznej, zwłaszcza te związane z uziemieniem, muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka, posiadającego aktualne uprawnienia SEP (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji (E) i dozoru (D). Taki specjalista posiada niezbędną wiedzę, doświadczenie i odpowiedni sprzęt pomiarowy, aby wykonać pracę bezpiecznie, zgodnie z obowiązującymi normami i przepisami, a także wystawić protokół z pomiarów, który jest potwierdzeniem bezpieczeństwa instalacji. Nie ryzykuj – zaufaj profesjonalistom.
