Wyłącznik nadprądowy - Czy chroni Twój dom? Dobór i błędy

Dlaczego „es” w Twojej skrzynce to najważniejszy strażnik domowego bezpieczeństwa?

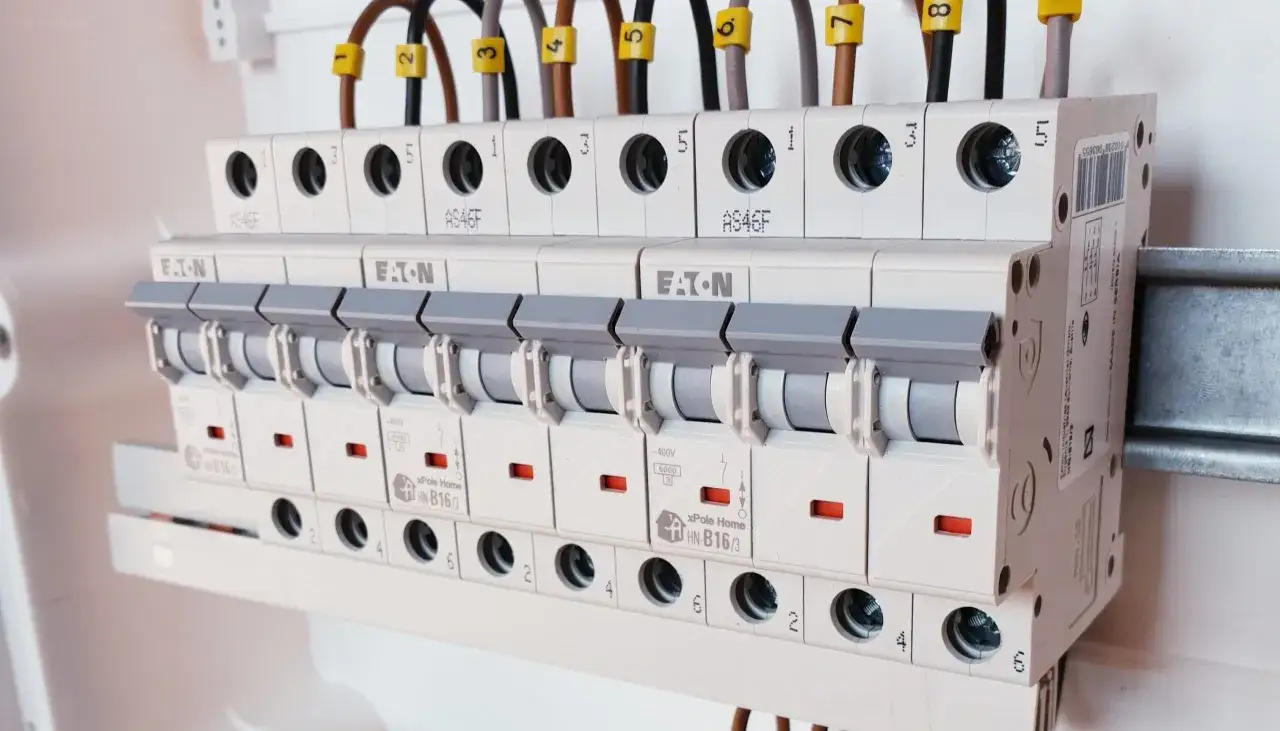

Czym jest wyłącznik nadprądowy i jaką rolę pełni w instalacji elektrycznej?

Wyłącznik nadprądowy, potocznie zwany „esem”, „korkiem” lub bezpiecznikiem automatycznym, to fundamentalny element zabezpieczający instalację elektryczną. Jego głównym zadaniem jest ochrona przewodów i podłączonych do nich urządzeń przed skutkami przeciążeń i zwarć. Działa on na zasadzie automatycznego przerwania obwodu elektrycznego, gdy natężenie prądu przekroczy bezpieczną, ustaloną wartość. Dzięki temu przewody nie ulegają przegrzaniu, co mogłoby prowadzić do ich uszkodzenia, a nawet pożaru, a podłączone sprzęty są chronione przed zniszczeniem.

W jego budowie wyróżnia się dwa kluczowe mechanizmy, które odpowiadają za jego precyzyjne działanie. Pierwszym jest wyzwalacz termiczny (bimetalowy), który reaguje z opóźnieniem na długotrwałe przeciążenia. Drugim jest wyzwalacz elektromagnetyczny, który działa natychmiastowo, błyskawicznie reagując na gwałtowny wzrost prądu podczas zwarcia. Według danych ebmia.pl, to właśnie połączenie tych dwóch mechanizmów sprawia, że wyłącznik nadprądowy jest tak skutecznym i niezawodnym elementem każdej instalacji.

Przeciążenie a zwarcie – poznaj dwa zagrożenia, przed którymi chroni Cię wyłącznik.

Aby w pełni docenić rolę wyłącznika nadprądowego, musimy zrozumieć dwa główne zagrożenia, przed którymi nas chroni: przeciążenie i zwarcie. Przeciążenie to sytuacja, w której przez obwód płynie prąd o natężeniu większym niż dopuszczalne dla danego przewodu, ale mniejszym niż prąd zwarcia. Dochodzi do niego, gdy do jednego obwodu podłączymy zbyt wiele urządzeń o dużej mocy, np. jednocześnie czajnik elektryczny, odkurzacz i mikrofalówkę. Konsekwencją przeciążenia jest przegrzewanie się przewodów, co z czasem może doprowadzić do uszkodzenia izolacji, a w skrajnych przypadkach do pożaru. W takiej sytuacji reaguje wspomniany wcześniej wyzwalacz termiczny, który po pewnym czasie (zależnym od stopnia przeciążenia) rozłącza obwód.

Z kolei zwarcie to znacznie groźniejsze zjawisko, polegające na bezpośrednim połączeniu dwóch przewodów o różnych potencjałach elektrycznych (np. fazowego z neutralnym lub fazowego z fazowym) bez pośrednictwa odbiornika. Skutkuje to gwałtownym i bardzo dużym wzrostem prądu, który może osiągnąć wartości setek, a nawet tysięcy amperów. Zwarcie może spowodować natychmiastowe uszkodzenie urządzeń, stopienie przewodów, a nawet wybuch lub pożar. W tym przypadku do akcji wkracza wyzwalacz elektromagnetyczny, który reaguje niemal natychmiastowo, przerywając obwód w ułamku sekundy i minimalizując potencjalne szkody.

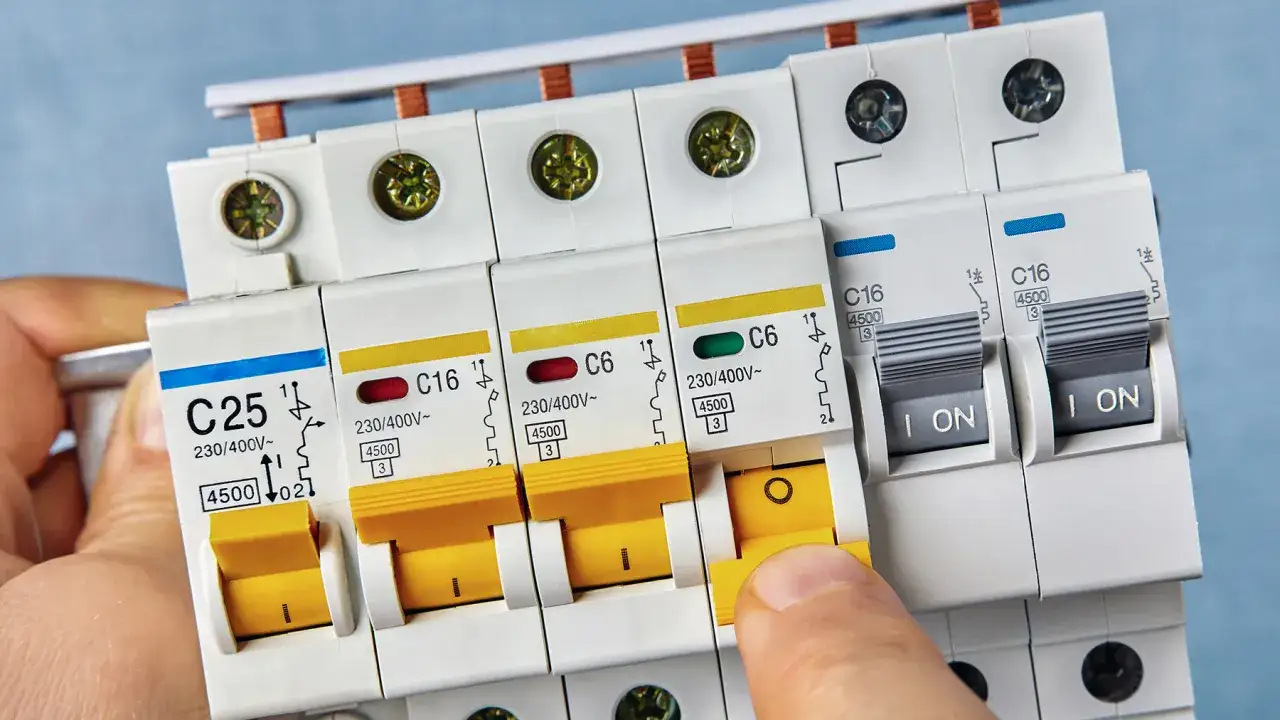

Jak czytać hieroglify? Odszyfrowujemy oznaczenia na wyłączniku nadprądowym

Patrząc na wyłącznik nadprądowy, można odnieść wrażenie, że jego obudowa jest pokryta hieroglifami. Nic bardziej mylnego! Każde oznaczenie ma swoje znaczenie i jest kluczowe dla prawidłowego funkcjonowania i bezpieczeństwa instalacji. Zrozumienie tych symboli to podstawa, aby świadomie dobrać odpowiedni wyłącznik i upewnić się, że nasza elektryka jest bezpieczna.

Charakterystyka B, C czy D – który symbol jest kluczem do Twojej instalacji?

Jednym z najważniejszych parametrów, który znajdziemy na wyłączniku, jest jego charakterystyka czasowo-prądowa, oznaczana literami B, C lub D. Określa ona, jak szybko wyłącznik zareaguje na prąd o określonej wartości, przekraczającej prąd znamionowy. Wybór odpowiedniej charakterystyki jest kluczowy dla prawidłowej ochrony obwodu.

Prąd znamionowy (10A, 16A, 20A) – dlaczego jego wartość musi być idealnie dopasowana do przewodów?

Kolejnym niezwykle istotnym parametrem jest prąd znamionowy (In), wyrażany w amperach (A). Jest to maksymalny prąd, który może płynąć przez wyłącznik w sposób ciągły, nie powodując jego zadziałania. Jego wartość musi być idealnie dopasowana do obciążalności prądowej przewodów w danym obwodzie. Dlaczego to takie ważne? Jeśli prąd znamionowy wyłącznika będzie zbyt wysoki w stosunku do przekroju przewodu, przewód może ulec przegrzaniu, a nawet zapłonowi, zanim wyłącznik zdąży zareagować. Z drugiej strony, jeśli prąd znamionowy będzie zbyt niski, wyłącznik będzie często i niepotrzebnie rozłączał obwód, nawet przy normalnym użytkowaniu, co jest irytujące i nieefektywne. Pamiętajmy, że to przewody są najsłabszym ogniwem i to je przede wszystkim chronimy, dobierając odpowiedni prąd znamionowy.

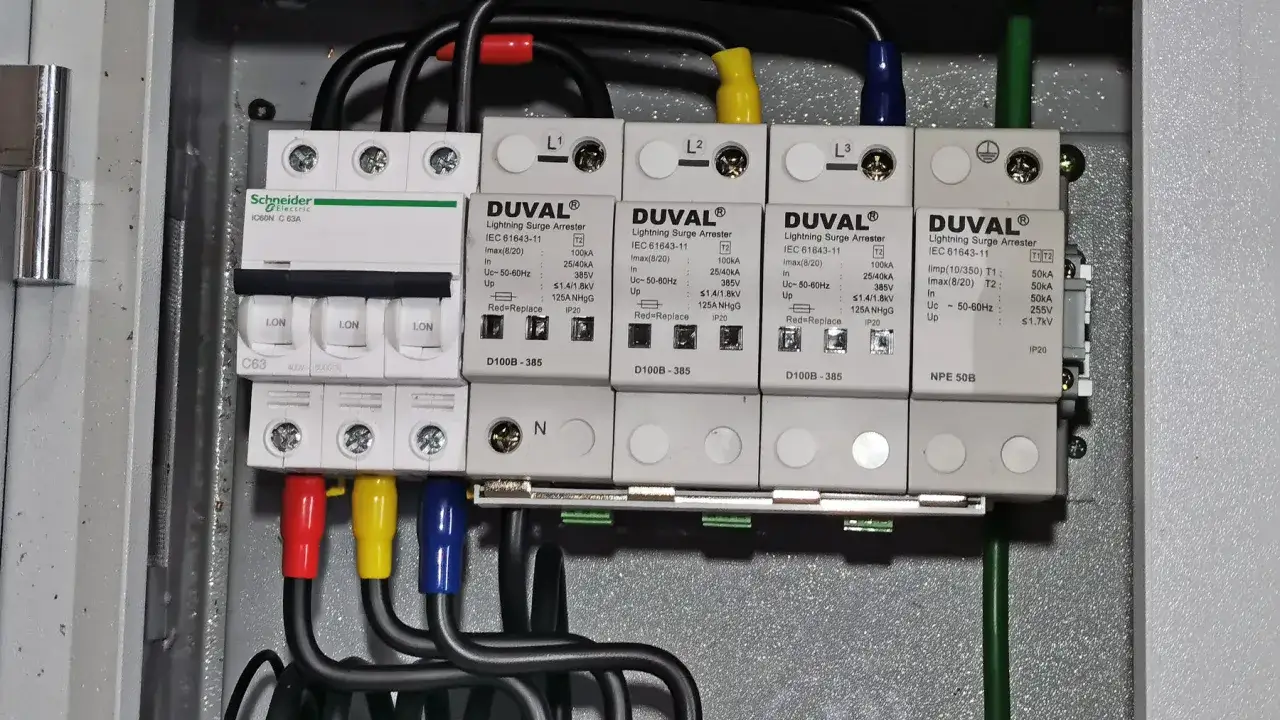

1P czy 3P – kiedy potrzebujesz zabezpieczenia jedno-, a kiedy trójfazowego?

Oznaczenia 1P i 3P informują nas o liczbie biegunów wyłącznika, czyli o tym, ile faz jest w stanie zabezpieczyć. 1P (jednobiegunowy) oznacza wyłącznik przeznaczony do obwodów jednofazowych, czyli tych, które zasilają większość standardowych gniazdek i oświetlenie w naszych domach. Zabezpiecza on jeden przewód fazowy. Natomiast 3P (trójbiegunowy) to wyłącznik do obwodów trójfazowych, stosowanych do zasilania urządzeń o dużej mocy, takich jak płyty indukcyjne, niektóre piekarniki, bojlery elektryczne czy silniki. Taki wyłącznik jednocześnie rozłącza wszystkie trzy fazy, zapewniając kompleksową ochronę. Wybór zależy więc od rodzaju instalacji i specyfiki podłączanych urządzeń.

Znamionowa zdolność łączeniowa (np. 6 kA) – co ten parametr mówi o wytrzymałości wyłącznika?

Znamionowa zdolność łączeniowa (Icn) to parametr, który określa maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia siebie samego. Jest to miara jego wytrzymałości na ekstremalne warunki. Dla typowych instalacji domowych w Polsce zazwyczaj wystarczająca jest wartość 6 kA (6000 amperów). Oznacza to, że wyłącznik jest w stanie bezpiecznie rozłączyć obwód, nawet jeśli w instalacji wystąpi zwarcie o prądzie do 6000 A. W niektórych specyficznych przypadkach, np. w budynkach położonych bardzo blisko stacji transformatorowej, gdzie prąd zwarciowy może być wyższy, konieczne może być zastosowanie wyłączników o większej zdolności łączeniowej, np. 10 kA. Ignorowanie tego parametru może skutkować tym, że w przypadku poważnego zwarcia wyłącznik ulegnie zniszczeniu, a nawet eksplozji, nie spełniając swojej funkcji ochronnej.

Praktyczny przewodnik: Jaki wyłącznik nadprądowy wybrać do konkretnych zastosowań?

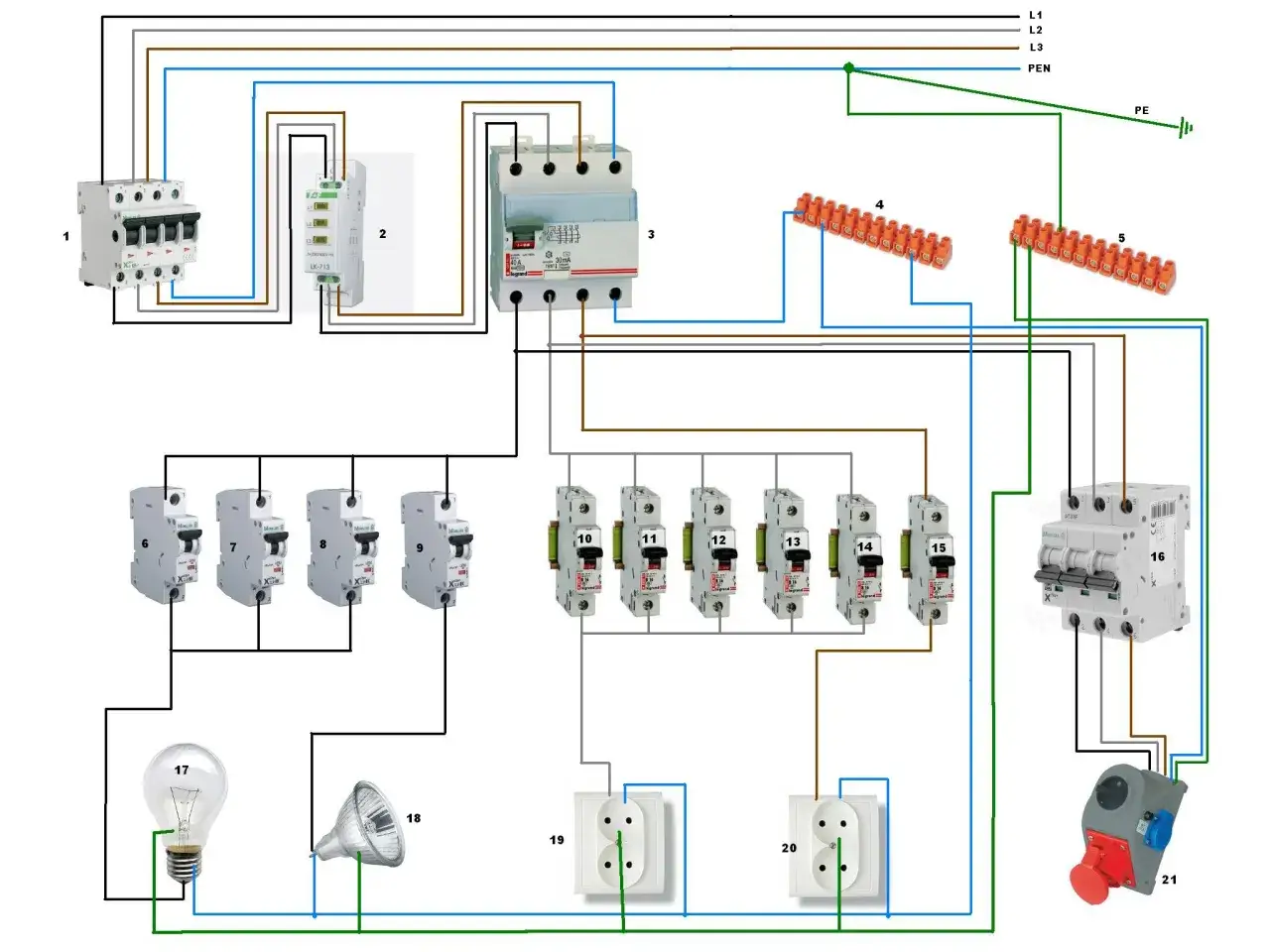

Prawidłowy dobór wyłącznika nadprądowego to klucz do bezpieczeństwa i stabilności działania całej instalacji elektrycznej. Nie wystarczy wiedzieć, co oznaczają symbole – trzeba jeszcze umieć je zastosować w praktyce. Przyjrzyjmy się, jakie typy wyłączników są najlepsze dla poszczególnych obwodów w Twoim domu.

Typ B: Niezbędny do oświetlenia i standardowych gniazdek w pokojach.

Wyłączniki nadprądowe typu B to najczęściej spotykane zabezpieczenia w domowych instalacjach. Ich charakterystyka sprawia, że są idealne do ochrony obwodów, w których nie występują duże prądy rozruchowe. Doskonale sprawdzają się w obwodach zasilających oświetlenie, a także standardowe gniazdka w salonie, sypialni, łazience czy przedpokoju, do których podłączamy urządzenia o stosunkowo niewielkiej mocy, takie jak ładowarki, telewizory, komputery, lampki nocne czy suszarki do włosów. Ich stosunkowo niska czułość na chwilowe przeciążenia (zadziałanie przy 3-5 krotności prądu znamionowego) zapobiega niepotrzebnym wyłączeniom, jednocześnie zapewniając skuteczną ochronę przed długotrwałymi przeciążeniami i zwarciami.

Typ C: Idealny do kuchni, pralni i garażu – tam, gdzie pracują urządzenia z silnikami (AGD, elektronarzędzia).

Gdy w grę wchodzą urządzenia generujące wyższe prądy rozruchowe, takie jak silniki elektryczne, wyłączniki typu C stają się niezbędne. Ich charakterystyka (zadziałanie przy 5-10 krotności prądu znamionowego) pozwala na chwilowe, krótkotrwałe przekroczenie prądu znamionowego, które towarzyszy uruchamianiu silników, bez natychmiastowego wyłączenia obwodu. Dlatego są one idealnym wyborem do zabezpieczania obwodów w kuchni (lodówka, pralka, zmywarka, kuchenka mikrofalowa), pralni (pralka, suszarka bębnowa) oraz garażu czy warsztacie, gdzie używamy elektronarzędzi (wiertarki, szlifierki, piły). Zapewniają one niezawodną pracę tych urządzeń, jednocześnie chroniąc instalację przed poważnymi awariami.

Typ D: Kiedy jest potrzebny i dlaczego raczej nie w Twoim domu?

Wyłączniki nadprądowe typu D charakteryzują się największą tolerancją na prądy rozruchowe (zadziałanie przy 10-20 krotności prądu znamionowego). Z tego powodu są one przeznaczone do bardzo specyficznych zastosowań, gdzie mamy do czynienia z urządzeniami o wyjątkowo dużych prądach rozruchowych. Mówimy tu o dużych silnikach przemysłowych, transformatorach, spawarkach, aparatach RTG czy innych maszynach o znacznym poborze mocy. W typowych instalacjach domowych zastosowanie wyłączników typu D jest rzadkie i zazwyczaj nieuzasadnione. Ich zbyt duża tolerancja mogłaby opóźnić reakcję na rzeczywiste przeciążenie, co w domowych warunkach mogłoby być niebezpieczne dla przewodów o mniejszych przekrojach.

Jak dobrać wyłącznik do płyty indukcyjnej i piekarnika? Kluczowe zasady dla urządzeń o dużej mocy.

Urządzenia o dużej mocy, takie jak płyty indukcyjne i piekarniki elektryczne, wymagają szczególnej uwagi przy doborze zabezpieczeń. Zazwyczaj potrzebują one oddzielnych obwodów zasilających, wyposażonych w wyłączniki o odpowiednio wysokim prądzie znamionowym, często 20A, 25A, a nawet 32A. W przypadku płyt indukcyjnych, które często są urządzeniami trójfazowymi, konieczne jest zastosowanie wyłączników trójbiegunowych (3P). Zawsze należy kierować się zaleceniami producenta urządzenia oraz obowiązującymi normami budowlanymi. Moim zdaniem, w przypadku tak kluczowych i energochłonnych sprzętów, dobór i instalacja zabezpieczeń powinny być zawsze konsultowane z wykwalifikowanym elektrykiem, aby zapewnić maksymalne bezpieczeństwo i niezawodność działania.

Wyłącznik nadprądowy a „różnicówka” – poznaj fundamentalne różnice, by nie popełnić błędu

Wielu ludzi myli wyłącznik nadprądowy z wyłącznikiem różnicowoprądowym, potocznie zwanym „różnicówką”. Chociaż oba są kluczowymi elementami bezpieczeństwa w instalacji elektrycznej, pełnią zupełnie różne funkcje i chronią przed innymi zagrożeniami. Zrozumienie tych różnic jest absolutnie fundamentalne dla zapewnienia pełnej ochrony.

Ochrona instalacji kontra ochrona życia: Dlaczego potrzebujesz obu tych zabezpieczeń?

Wyłącznik nadprądowy, jak już wiemy, chroni instalację elektryczną i podłączone do niej urządzenia przed skutkami przeciążeń i zwarć. Jego zadaniem jest zapobieganie przegrzewaniu się przewodów i uszkodzeniom sprzętu. Natomiast wyłącznik różnicowoprądowy, czyli „różnicówka”, ma zupełnie inne, ale równie ważne zadanie – chroni ludzi przed porażeniem prądem elektrycznym. Reaguje on na tzw. prąd upływowy, czyli sytuację, gdy prąd zamiast wracać przewodem neutralnym, ucieka do ziemi, np. przez ciało człowieka dotykającego uszkodzonego urządzenia. W takiej sytuacji „różnicówka” błyskawicznie rozłącza obwód, zanim prąd osiągnie wartość niebezpieczną dla życia. Oba aparaty wzajemnie się uzupełniają i są niezbędne w nowoczesnej, bezpiecznej instalacji elektrycznej, tworząc kompleksowy system ochrony. Według ebmia.pl, ich wspólne zastosowanie jest standardem w dzisiejszych instalacjach.

Czy można je stosować zamiennie? Wyjaśniamy, dlaczego jest to niedopuszczalne.

Zdecydowanie i kategorycznie podkreślam: wyłączników nadprądowych i różnicowoprądowych nie można stosować zamiennie! Jest to jeden z najpoważniejszych błędów, który może mieć tragiczne konsekwencje. Jeśli w instalacji zastosujemy tylko wyłączniki nadprądowe, będziemy chronieni przed przeciążeniami i zwarciami, ale w przypadku porażenia prądem, nie będzie żadnej ochrony dla człowieka. Z kolei użycie samej „różnicówki” bez wyłączników nadprądowych oznacza brak ochrony instalacji przed przegrzaniem i pożarem w przypadku przeciążenia czy zwarcia. Każde z tych urządzeń reaguje na inny rodzaj zagrożenia i tylko ich wspólne zastosowanie, zgodnie z projektem instalacji i obowiązującymi normami, zapewnia pełne bezpieczeństwo zarówno dla mienia, jak i przede wszystkim dla życia i zdrowia użytkowników.

Najczęstsze błędy przy doborze i montażu wyłączników, które mogą kosztować Cię awarię

Nawet najlepsze zabezpieczenie nie spełni swojej roli, jeśli zostanie źle dobrane lub nieprawidłowo zamontowane. Niestety, w praktyce często spotykam się z błędami, które mogą prowadzić do poważnych awarii, a nawet zagrożenia życia. Warto poznać te pułapki, aby ich uniknąć.

„Im większy, tym lepszy” – dlaczego zbyt mocny wyłącznik jest równie groźny co jego brak?

To jedno z najgroźniejszych i niestety dość powszechnych przekonań. Wiele osób uważa, że wyłącznik o wyższym prądzie znamionowym to gwarancja większego bezpieczeństwa lub mniejszej liczby „wybić”. Nic bardziej mylnego! Zbyt mocny (przewymiarowany) wyłącznik jest równie, a czasem nawet bardziej niebezpieczny niż jego brak. Dlaczego? Ponieważ jego próg zadziałania jest zbyt wysoki w stosunku do obciążalności przewodów w obwodzie. Oznacza to, że w przypadku przeciążenia, prąd płynący przez przewody może osiągnąć wartości powodujące ich przegrzanie, stopienie izolacji, a nawet zapłon, zanim wyłącznik zdąży zareagować. Pamiętajmy, że wyłącznik chroni przede wszystkim przewody, a jego prąd znamionowy musi być ściśle dopasowany do ich przekroju i obciążenia obwodu. Zawsze lepiej jest mieć wyłącznik, który zadziała nieco za wcześnie, niż taki, który nie zadziała wcale, gdy zagrożenie jest realne.

Niedokręcone przewody i zły kierunek podłączenia – na co zwrócić uwagę podczas montażu?

Prawidłowy montaż wyłącznika to podstawa jego niezawodnego działania. Oto najczęstsze błędy, na które należy zwrócić uwagę:

• Niedokręcone przewody: Luźne połączenia to jedna z najczęstszych przyczyn awarii w rozdzielnicach. Mogą prowadzić do iskrzenia, miejscowego przegrzewania się styków, zwiększonego oporu, spadków napięcia, a w konsekwencji do uszkodzenia wyłącznika, a nawet pożaru. Zawsze należy dbać o to, aby przewody były solidnie dokręcone w zaciskach, najlepiej z użyciem wkrętaka dynamometrycznego, który pozwala na precyzyjne ustawienie siły dokręcenia.
• Zły kierunek podłączenia: W przypadku większości wyłączników nadprądowych kierunek podłączenia (zasilanie od góry, odbiór od dołu) nie ma wpływu na ich działanie. Jednak zawsze warto sprawdzić instrukcję producenta. Co więcej, w przypadku innych aparatów, takich jak wyłączniki różnicowoprądowe czy niektóre ochronniki przepięć, kierunek podłączenia może być krytyczny dla ich prawidłowego funkcjonowania i bezpieczeństwa.
• Brak odpowiednich narzędzi i wiedzy: Prace elektryczne wymagają nie tylko odpowiednich narzędzi, ale przede wszystkim specjalistycznej wiedzy i doświadczenia. Próby montażu bez tych elementów to proszenie się o kłopoty.

Wymiana „na własną rękę” – poznaj ryzyko i dowiedz się, kiedy absolutnie wezwać elektryka.

Prace w rozdzielnicy elektrycznej to nie miejsce na amatorskie eksperymenty. Ryzyko porażenia prądem, spowodowania zwarcia, pożaru czy trwałego uszkodzenia instalacji jest ogromne. Dlatego też zdecydowanie odradzam samodzielne próby wymiany wyłączników osobom bez odpowiednich kwalifikacji i uprawnień. Wszelkie prace w obrębie rozdzielnicy, zwłaszcza te związane z wymianą lub montażem nowych zabezpieczeń, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka z aktualnymi uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). Taki specjalista nie tylko zapewni bezpieczeństwo podczas pracy, ale także prawidłowo dobierze i zamontuje wyłączniki, zgodnie z obowiązującymi normami i sztuką elektryczną. Wezwanie elektryka jest absolutnie konieczne w sytuacjach takich jak: wymiana uszkodzonego wyłącznika, rozbudowa instalacji, montaż nowych obwodów czy częste, niewyjaśnione awarie.

Kiedy stary wyłącznik nadprądowy nadaje się do wymiany? Sygnały, których nie wolno ignorować

Wyłączniki nadprądowe to urządzenia zaprojektowane do długotrwałej pracy, ale nie są wieczne. Podobnie jak każdy element instalacji elektrycznej, ulegają zużyciu i mogą wymagać wymiany. Ignorowanie sygnałów świadczących o ich zużyciu może prowadzić do poważnych konsekwencji. Warto wiedzieć, na co zwrócić uwagę.

Częste i bezpodstawne „wybijanie” korków – co to może oznaczać?

Jeśli wyłącznik nadprądowy często i pozornie bezpodstawnie „wybija”, czyli rozłącza obwód, jest to wyraźny sygnał, że coś jest nie tak. Nie należy tego ignorować. Możliwe przyczyny takiej sytuacji to:

• Uszkodzenie samego wyłącznika: Mechanizm wewnętrzny mógł ulec zużyciu, co sprawia, że wyłącznik staje się zbyt czuły lub działa nieprawidłowo.
• Ukryte przeciążenie obwodu: Być może nieświadomie podłączasz do obwodu zbyt wiele urządzeń, które łącznie przekraczają dopuszczalny prąd. Warto przemyśleć rozłożenie obciążeń.
• Usterka w instalacji elektrycznej: Częste wybijanie może być objawem poważniejszej usterki, takiej jak uszkodzony przewód, luźne połączenie, a nawet sporadyczne zwarcie, które nie jest na tyle silne, by natychmiastowo uszkodzić instalację, ale wystarczające, by wyzwolić wyłącznik.
• Niewłaściwy dobór wyłącznika: Być może wyłącznik ma zbyt niski prąd znamionowy lub niewłaściwą charakterystykę dla danego obwodu, co prowadzi do jego częstego zadziałania przy normalnym użytkowaniu.

W każdym z tych przypadków, taką sytuację należy zawsze zbadać, najlepiej z pomocą wykwalifikowanego elektryka, aby zdiagnozować przyczynę i podjąć odpowiednie kroki.

Przeczytaj również: Jaki kabel do falownika 10kW? Oto kluczowe informacje i porady

Widoczne uszkodzenia mechaniczne lub przegrzewanie się obudowy – alarmujący znak zużycia.

Istnieją sygnały, które świadczą o konieczności natychmiastowej wymiany wyłącznika. Należą do nich wszelkie widoczne uszkodzenia mechaniczne lub objawy przegrzewania się:

• Widoczne pęknięcia, odkształcenia, nadpalenia obudowy: To bezpośrednie dowody na to, że wyłącznik był narażony na ekstremalne warunki (np. duże przeciążenie lub zwarcie) i stracił swoje właściwości ochronne.
• Zmiana koloru obudowy: Żółknięcie, brązowienie lub inne zmiany koloru plastiku, zwłaszcza w okolicach zacisków, wskazują na długotrwałe przegrzewanie się elementu.
• Wyczuwalny zapach spalenizny: Jeśli z rozdzielnicy wydobywa się zapach spalenizny, jest to bardzo poważny sygnał alarmowy, który wymaga natychmiastowej interwencji.
• Nagrzewanie się obudowy wyłącznika: Jeśli obudowa wyłącznika jest wyraźnie ciepła w dotyku podczas normalnej pracy (bez dużego obciążenia), może to świadczyć o wewnętrznym uszkodzeniu lub luźnym połączeniu.
• Trudności w załączaniu lub wyłączaniu: Jeśli dźwignia wyłącznika stawia nienaturalny opór, zacina się lub nie utrzymuje pozycji załączonej, mechanizm wewnętrzny jest prawdopodobnie uszkodzony.

Ignorowanie tych sygnałów to proszenie się o poważne awarie, uszkodzenie sprzętu, a w najgorszym przypadku – pożar. W takich sytuacjach należy bezzwłocznie wezwać elektryka.
