Uziemienie domu - Bezpieczeństwo, przepisy i wykonanie

W dzisiejszych czasach bezpieczeństwo domowników i ochrona sprzętu elektronicznego to priorytety. Artykuł ten kompleksowo wyjaśni, czym jest uziemienie domu, dlaczego jest ono niezbędne i jak prawidłowo wykonać instalację uziemiającą zgodnie z polskimi normami. Dowiesz się, jakie są rodzaje uziemień, kto może je wykonać i jak zweryfikować ich skuteczność.

Uziemienie domu: Dlaczego to cichy bohater Twojego bezpieczeństwa?

Uziemienie to jeden z najważniejszych, choć często niedocenianych, elementów każdej instalacji elektrycznej. W najprostszym ujęciu jest to celowe połączenie określonego punktu instalacji elektrycznej z gruntem za pomocą specjalnego elementu, zwanego uziomem. Jego głównym zadaniem jest zapewnienie bezpieczeństwa użytkownikom i ochrona podłączonych urządzeń. Bez skutecznego uziemienia, domowa instalacja elektryczna staje się potencjalnym źródłem zagrożenia, a nasze cenne sprzęty są narażone na uszkodzenia.

Ochrona przed porażeniem prądem – jak uziom ratuje życie w praktyce?

Gdy w instalacji elektrycznej dochodzi do awarii, na przykład uszkodzenia izolacji przewodu lub przebicia prądu do metalowej obudowy urządzenia, uziemienie odgrywa rolę ratunkową. W takiej sytuacji, zamiast gromadzić się na obudowie i czekać na kontakt z człowiekiem, prąd upływowy jest bezpiecznie odprowadzany do ziemi przez uziom. Dzięki temu nie powstaje niebezpieczne napięcie dotykowe, które mogłoby spowodować porażenie prądem. To właśnie dlatego uziemienie jest fundamentem ochrony przeciwporażeniowej – działa jak bezpieczna ścieżka ucieczki dla prądu w przypadku awarii, chroniąc nas przed śmiertelnym zagrożeniem.

Zabezpieczenie sprzętu RTV/AGD przed niewidzialnym wrogiem, czyli przepięciami

Uziemienie pełni również kluczową rolę w ochronie wrażliwej elektroniki, takiej jak telewizory, komputery czy sprzęt AGD, przed przepięciami. Przepięcia to krótkotrwałe, gwałtowne wzrosty napięcia w sieci elektrycznej, które mogą być spowodowane wyładowaniami atmosferycznymi (uderzeniami pioruna) lub zakłóceniami w sieci energetycznej. Uziemienie, współpracując z ogranicznikami przepięć (SPD – Surge Protective Devices), odprowadza nadmiar energii do ziemi, zanim zdąży on dotrzeć do urządzeń i je uszkodzić. Bez uziemienia ograniczniki przepięć nie byłyby w stanie skutecznie spełniać swojej funkcji, pozostawiając nasz sprzęt bezbronnym.

Czy uziemienie jest obowiązkowe? Co mówią polskie przepisy i normy (PN-HD 60364)?

W Polsce kwestia uziemienia jest regulowana przez szereg przepisów i norm, w tym przez rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normy z serii PN-HD 60364 "Instalacje elektryczne niskiego napięcia". Zgodnie z nimi, wykonanie uziemienia jest obowiązkowe w nowo budowanych obiektach i stanowi standard. W praktyce oznacza to, że każdy nowy dom musi posiadać sprawną instalację uziemiającą, która zostanie potwierdzona odpowiednimi pomiarami i protokołami. Nie jest to jedynie zalecenie, lecz wymóg prawny, którego przestrzeganie jest kluczowe dla bezpieczeństwa i odbioru budynku.

Fundamentowy, otokowy czy pionowy? Wybierz idealny typ uziomu dla Twojego domu

Wybór odpowiedniego typu uziomu jest kluczowy dla skuteczności całej instalacji. Decyzja ta zależy od wielu czynników, takich jak etap budowy, rodzaj gruntu, dostępna przestrzeń czy budżet. Przyjrzyjmy się bliżej najpopularniejszym rozwiązaniom, aby pomóc Ci podjąć świadomą decyzję.

Uziom fundamentowy – złoty standard w nowym budownictwie, który musisz znać

Uziom fundamentowy jest powszechnie uznawany za najbardziej efektywne i zalecane rozwiązanie dla nowych budynków. Jego wykonanie polega na zatopieniu metalowego przewodnika, najczęściej bednarki ze stali ocynkowanej ogniowo, bezpośrednio w ławach fundamentowych budynku. Dzięki temu uziom ma bardzo dużą powierzchnię styku z gruntem, co zapewnia niską i stabilną rezystancję uziemienia, niezależnie od warunków pogodowych czy zmian wilgotności gruntu. Jest to rozwiązanie trwałe i praktycznie bezobsługowe, a jego montaż jest najbardziej opłacalny na etapie budowy, zanim fundamenty zostaną zalane betonem. Warto pamiętać, że zgodnie z danymi ZamEnergo Elektryk, uziom fundamentowy jest najczęściej wybieranym typem uziemienia w nowoczesnym budownictwie ze względu na swoją niezawodność i efektywność.

Uziom otokowy – najskuteczniejsze rozwiązanie dla już istniejących budynków

Dla budynków już istniejących, gdzie wykonanie uziomu fundamentowego jest niemożliwe, doskonałą alternatywą jest uziom otokowy. Polega on na zakopaniu bednarki (taśmy stalowej) w wykopie wokół budynku. Zazwyczaj bednarkę układa się na głębokości co najmniej 0,5 metra i w odległości około 1 metra od ścian fundamentowych. Ważne jest, aby bednarka była ułożona w gruncie o stałej wilgotności, co zapewni stabilne parametry uziemienia. Chociaż wymaga on prac ziemnych wokół istniejącego obiektu, jest to sprawdzone i skuteczne rozwiązanie, które pozwala na uzyskanie wymaganej rezystancji uziemienia.

Uziom pionowy (szpilkowy) – kiedy warto go zastosować i jak głęboko montować?

Uziom pionowy, zwany również szpilkowym, składa się z jednego lub kilku metalowych prętów (szpilek) wbijanych pionowo w ziemię. Pręty te mogą mieć długość od kilku do kilkunastu metrów, a ich głębokość montażu zależy od warunków gruntowych – celem jest dotarcie do warstwy gruntu o stałej wilgotności, co często oznacza głębokość 3 metrów i więcej. Uziomy pionowe są szczególnie przydatne na małych działkach, gdzie brakuje miejsca na uziom otokowy, lub jako uzupełnienie innych systemów uziemiających, gdy trudno jest osiągnąć wymaganą niską rezystancję. Mogą być również stosowane w miejscach o trudnych warunkach gruntowych, gdzie inne typy uziomów są mniej efektywne.

Uziomy naturalne – czy zbrojenie fundamentu zawsze może pełnić rolę uziomu?

Pojęcie uziomów naturalnych odnosi się do metalowych elementów konstrukcyjnych budynku, które są w stałym i skutecznym kontakcie z ziemią i mogą pełnić funkcję uziomu. Najczęściej są to zbrojenia fundamentów. Zbrojenie fundamentu może być wykorzystane jako uziom, pod warunkiem że wszystkie jego elementy są ze sobą trwale połączone (spawane lub skręcane) i zapewniają ciągłość elektryczną. Należy jednak pamiętać, że nie każde zbrojenie nadaje się do tego celu bez dodatkowych modyfikacji. Konieczne jest sprawdzenie ciągłości elektrycznej oraz zapewnienie odpowiednich wyprowadzeń do Głównej Szyny Wyrównawczej (GSW). Wartość rezystancji takiego uziomu również musi zostać zweryfikowana pomiarami.

Jak prawidłowo wykonać instalację uziemiającą krok po kroku?

Prawidłowe wykonanie instalacji uziemiającej to proces, który wymaga precyzji, odpowiednich materiałów i ścisłego przestrzegania norm. Nie jest to zadanie dla amatora, lecz dla wykwalifikowanego elektryka. Poniżej przedstawiam kluczowe aspekty tego procesu.

Kluczowe materiały: bednarka ocynkowana, miedź czy stal nierdzewna – co wybrać?

Wybór materiałów do budowy uziomu jest niezwykle ważny dla jego trwałości i skuteczności. Najczęściej stosuje się:

• Stal ocynkowana ogniowo: Jest to najpopularniejszy i najbardziej ekonomiczny materiał, stosowany w postaci bednarki (taśmy) lub prętów. Warstwa cynku chroni stal przed korozją, zapewniając długą żywotność uziomu. Jest to standard dla uziomów fundamentowych i otokowych.
• Stal nierdzewna: Droższa, ale wykazuje znacznie większą odporność na korozję, co jest kluczowe w gruntach o wysokiej agresywności chemicznej. Stosowana tam, gdzie wymagana jest maksymalna trwałość.
• Miedź i elementy pomiedziowane: Miedź charakteryzuje się doskonałą przewodnością i odpornością na korozję, ale jest znacznie droższa. Elementy pomiedziowane (np. pręty stalowe pokryte miedzią) stanowią kompromis między ceną a właściwościami, często używane w uziomach pionowych.

Wybór materiału powinien być zawsze podyktowany analizą warunków gruntowych i wymagań projektowych.

Proces wykonania uziomu fundamentowego – o czym pamiętać przed zalaniem betonu?

Wykonanie uziomu fundamentowego to etap, którego nie można pominąć ani poprawić po zalaniu fundamentów. Proces ten wygląda następująco:

1. Projekt: Na etapie projektu budynku należy zaplanować przebieg bednarki w ławach fundamentowych.
2. Ułożenie bednarki: Bednarkę układa się w wykopach fundamentowych, przed ich zalaniem betonem. Powinna być ona ułożona w sposób zapewniający jak największą powierzchnię styku z betonem i gruntem.
3. Połączenia: Wszystkie odcinki bednarki muszą być ze sobą trwale połączone, najczęściej poprzez spawanie lub specjalne zaciski. Należy zapewnić ciągłość elektryczną na całej długości uziomu.
4. Wyprowadzenia: Z bednarki należy wyprowadzić odpowiednie połączenia do Głównej Szyny Wyrównawczej (GSW) w rozdzielnicy oraz do połączeń z instalacją odgromową (jeśli jest przewidziana). Wyprowadzenia te powinny być odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi.
5. Inspekcja: Przed zalaniem betonu, konieczna jest inspekcja przez elektryka z uprawnieniami, który sprawdzi prawidłowość ułożenia i połączeń.

Pamiętaj, że każdy błąd na tym etapie jest niezwykle kosztowny w naprawie, a często wręcz niemożliwy do skorygowania bez poważnych prac budowlanych.

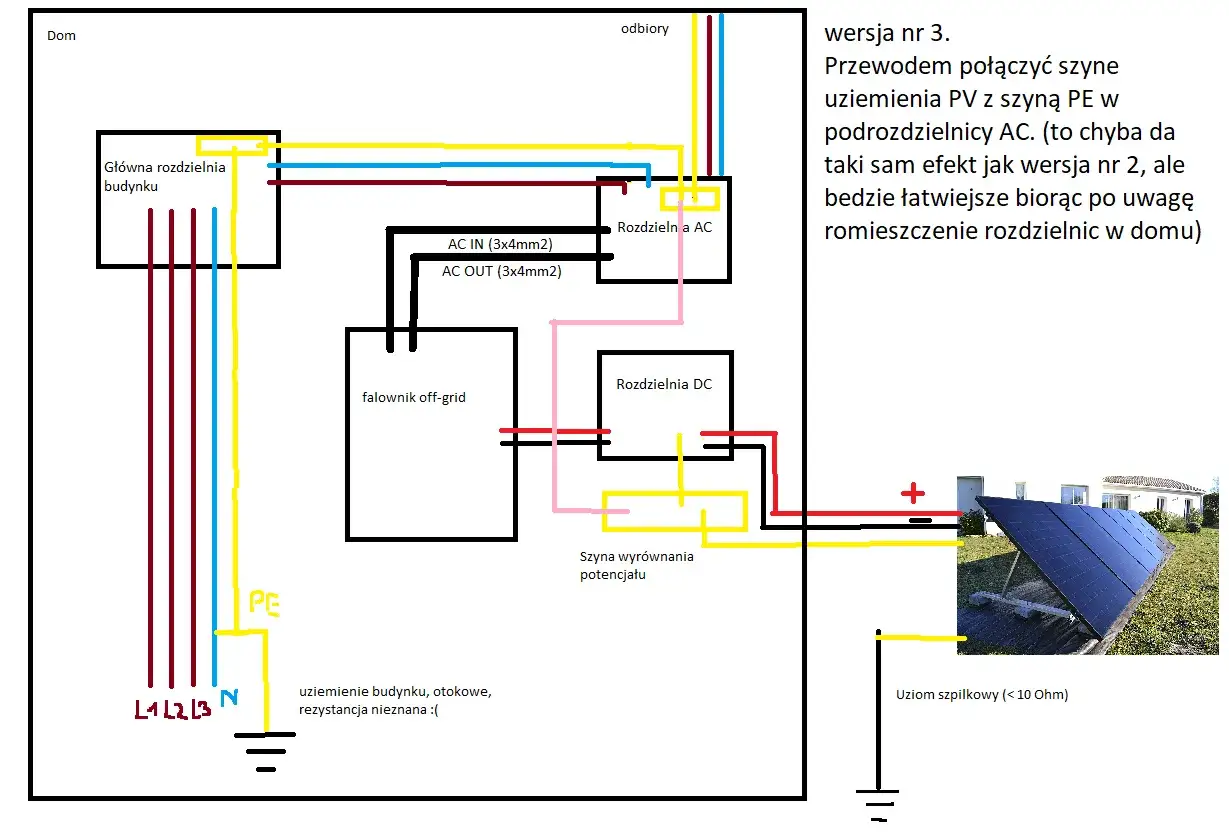

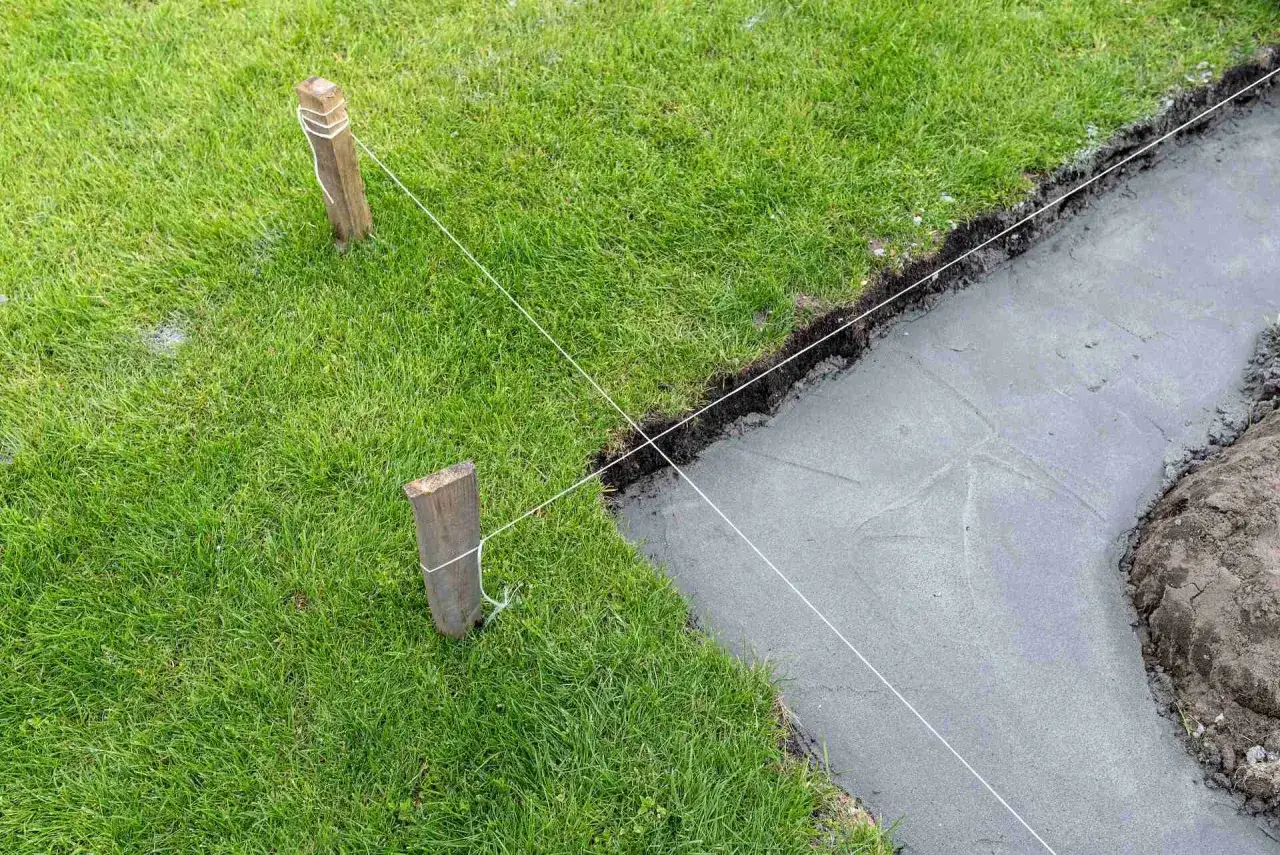

Montaż uziomu otokowego – najważniejsze zasady dotyczące głębokości i odległości

Montaż uziomu otokowego, choć wydaje się prostszy, również wymaga przestrzegania ścisłych zasad. Bednarkę należy zakopać w wykopie o głębokości minimum 0,5 metra (najlepiej 0,7-1 metr), aby zapewnić jej stały kontakt z wilgotnym gruntem. Odległość od ścian budynku powinna wynosić około 1 metra. Ważne jest, aby grunt w miejscu ułożenia bednarki był jednorodny i nie zawierał ostrych kamieni, które mogłyby uszkodzić izolację lub sam przewodnik. Podobnie jak w przypadku uziomu fundamentowego, wszystkie połączenia muszą być trwałe i odporne na korozję. Wyprowadzenia do GSW powinny być wykonane w sposób zabezpieczony przed uszkodzeniami mechanicznymi i wilgocią.

Główna szyna wyrównawcza (GSW) – serce systemu uziemiającego w Twojej rozdzielnicy

Główna Szyna Wyrównawcza (GSW) to centralny punkt w każdej instalacji elektrycznej, do którego podłączone są wszystkie elementy systemu uziemiającego i wyrównawczego. Do GSW doprowadza się przewód uziemiający z uziomu, przewody wyrównawcze z metalowych części instalacji (np. rur wodociągowych, gazowych, konstrukcji metalowych), a także przewody ochronne z rozdzielnicy. Jej rola jest nie do przecenienia – zapewnia ona wyrównanie potencjałów wszystkich metalowych elementów w budynku, co jest kluczowe dla ochrony przeciwporażeniowej. Prawidłowe podłączenie i oznaczenie GSW jest wymogiem norm i gwarancją bezpieczeństwa.

Pomiary rezystancji uziemienia: Skąd pewność, że instalacja działa poprawnie?

Wykonanie uziemienia to tylko część sukcesu. Równie ważne jest sprawdzenie jego skuteczności, a to możliwe jest wyłącznie poprzez specjalistyczne pomiary rezystancji. To one dają nam pewność, że instalacja spełnia swoje zadanie i zapewnia bezpieczeństwo.

Jaka wartość rezystancji uziemienia jest bezpieczna? Cel: poniżej 10 Omów

Rezystancja uziemienia to miara oporu, jaki stawia grunt prądowi odprowadzanemu przez uziom. Im niższa rezystancja, tym skuteczniejsze uziemienie. Chociaż przepisy nie zawsze podają jedną, uniwersalną wartość dla wszystkich typów instalacji, w praktyce dąży się do tego, aby rezystancja uziemienia ochronnego i odgromowego nie przekraczała 10 Ω (omów). Wartości poniżej tej granicy są uznawane za bezpieczne i świadczą o dobrze wykonanej instalacji. W niektórych przypadkach, np. dla instalacji odgromowych, wymagania mogą być jeszcze bardziej rygorystyczne.

Kto ma uprawnienia do wykonania pomiarów i dlaczego protokół jest tak ważny?

Pomiary rezystancji uziemienia to zadanie dla wyłącznie wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia (tzw. świadectwo kwalifikacyjne SEP w zakresie D i E, obejmujące pomiary). Osoba taka dysponuje nie tylko wiedzą, ale i specjalistycznym sprzętem (miernikiem rezystancji uziemienia), który jest niezbędny do prawidłowego przeprowadzenia testów. Po wykonaniu pomiarów elektryk sporządza protokół pomiarowy. Ten dokument jest niezwykle ważny – stanowi on oficjalne potwierdzenie bezpieczeństwa instalacji, jej zgodności z normami i przepisami. Jest on wymagany m.in. podczas odbioru budynku i może być kluczowy w przypadku roszczeń ubezpieczeniowych.

Jak często należy kontrolować stan uziomu, aby spać spokojnie?

Instalacja uziemiająca, choć trwała, podlega procesom starzenia i korozji. Dlatego też, aby mieć pewność, że nadal działa poprawnie, należy regularnie przeprowadzać okresowe kontrole jej stanu technicznego. Zazwyczaj zaleca się, aby pomiary rezystancji uziemienia były wykonywane co najmniej raz na 5 lat. W przypadku obiektów o zwiększonym ryzyku (np. z instalacją odgromową, w agresywnych gruntach) lub po poważnych zdarzeniach (np. uderzenie pioruna w pobliżu), kontrole mogą być wymagane częściej. Regularne przeglądy to inwestycja w bezpieczeństwo i spokój ducha.

Uziemienie domu a instalacja odgromowa – czy to jest to samo?

Często spotykam się z myleniem pojęć uziemienia ochronnego z instalacją odgromową. Choć obie instalacje są ze sobą powiązane i współpracują, mają różne cele i budowę. Warto zrozumieć te różnice, aby zapewnić kompleksową ochronę.

Podstawowe różnice w celach i budowie obu instalacji

Uziemienie ochronne, o którym mówiliśmy dotychczas, ma za zadanie chronić ludzi przed porażeniem prądem w przypadku awarii instalacji elektrycznej oraz zabezpieczać urządzenia przed przepięciami. Jest to element integralny każdej instalacji elektrycznej niskiego napięcia. Jego budowa polega na stworzeniu drogi o niskiej rezystancji dla prądu upływowego do ziemi.

Instalacja odgromowa (piorunochron) ma zupełnie inny cel – chronić budynek i jego mieszkańców przed bezpośrednim uderzeniem pioruna. Składa się z zewnętrznych elementów (zwodów pionowych i poziomych na dachu) oraz wewnętrznych (przewodów odprowadzających i uziomu odgromowego). Jej zadaniem jest przejęcie energii pioruna i bezpieczne odprowadzenie jej do ziemi, minimalizując ryzyko pożaru, uszkodzeń konstrukcji czy porażenia.

Choć cele są różne, obie instalacje wykorzystują grunt jako miejsce rozproszenia energii, stąd ich wzajemne powiązanie.

Czy i jak można połączyć uziom ochronny z odgromowym?

Tak, łączenie uziomu ochronnego z uziomem instalacji odgromowej jest nie tylko możliwe, ale wręcz zalecane i zgodne z nowoczesnymi normami (np. PN-EN 62305). Tworzy to tzw. wspólny system uziemiający. Korzyści z takiego rozwiązania są znaczące: po pierwsze, zapewnia ono wyrównanie potencjałów w całym obiekcie, co zwiększa bezpieczeństwo. Po drugie, pozwala na wykorzystanie większej powierzchni styku z gruntem, co zazwyczaj skutkuje niższą i bardziej stabilną rezystancją uziemienia. Warunkiem jest jednak, aby wszystkie połączenia były wykonane w sposób trwały, zapewniający ciągłość elektryczną, a cały system był zaprojektowany i wykonany przez specjalistów zgodnie z obowiązującymi normami. Wyprowadzenia z uziomu do GSW oraz do przewodów odprowadzających instalacji odgromowej muszą być jasno określone i odpowiednio zabezpieczone.

Najczęstsze błędy przy budowie uziemienia i jak ich unikać?

Nawet najlepiej zaprojektowana instalacja uziemiająca może stracić swoją skuteczność, jeśli zostanie wykonana nieprawidłowo. Istnieje kilka typowych błędów, które mogą prowadzić do poważnych konsekwencji. Poznanie ich pozwala uniknąć kosztownych pomyłek i zagrożeń.

Brak ciągłości połączeń i korozja – cisi niszczyciele Twojej instalacji

Jednym z najpoważniejszych problemów jest brak ciągłości połączeń w systemie uziemiającym. Luźne zaciski, słabe spawy, czy uszkodzone przewody mogą drastycznie zwiększyć rezystancję uziemienia, a nawet całkowicie uniemożliwić odprowadzenie prądu do ziemi. Równie groźna jest korozja, szczególnie w agresywnych gruntach (np. o wysokiej kwasowości lub zasadowości). Korozja niszczy materiał uziomu, zmniejszając jego przekrój i powierzchnię styku z gruntem, co prowadzi do wzrostu rezystancji. Aby tego uniknąć, należy stosować materiały o odpowiedniej odporności na korozję (np. stal ocynkowaną ogniowo, stal nierdzewną) oraz dbać o solidne i trwałe połączenia, najlepiej spawane, a w przypadku zacisków – regularnie je kontrolować.

Zbyt płytkie ułożenie bednarki – dlaczego to pozorna oszczędność?

Kusząca może wydawać się oszczędność czasu i wysiłku poprzez zbyt płytkie zakopanie bednarki, zwłaszcza w przypadku uziomu otokowego. Jest to jednak pozorna oszczędność, która może mieć poważne konsekwencje. Zbyt płytko ułożony uziom będzie znajdował się w warstwie gruntu, której wilgotność zmienia się sezonowo. W okresach suszy, gdy grunt wysycha, rezystancja uziemienia drastycznie wzrośnie, czyniąc instalację nieskuteczną. Ponadto, płytko ułożona bednarka jest bardziej narażona na uszkodzenia mechaniczne (np. podczas prac ogrodowych). Zawsze należy przestrzegać zalecanych głębokości (minimum 0,5 metra, a najlepiej głębiej) i dążyć do umieszczenia uziomu w warstwie o stabilnej wilgotności.

Przeczytaj również: Jakiej wysokości montaż telewizora 55 cali na ścianie uniknie bólu szyi?

Zlecanie prac osobom bez uprawnień – realne zagrożenie ukryte w niskiej cenie

Największym błędem, który może przekreślić wszystkie inne starania o bezpieczną instalację, jest powierzanie wykonania uziemienia osobom bez odpowiednich kwalifikacji i uprawnień. Niska cena oferowana przez "fachowców" bez licencji często oznacza brak wiedzy, doświadczenia i odpowiedzialności. Niewłaściwie wykonane uziemienie może nie spełniać swojej funkcji ochronnej, stwarzając realne zagrożenie porażenia prądem lub uszkodzenia sprzętu. W przypadku awarii, brak protokołu pomiarowego od uprawnionego elektryka może również uniemożliwić uzyskanie odszkodowania od ubezpieczyciela. Zawsze należy wybierać wykonawców z odpowiednimi kwalifikacjami i doświadczeniem, którzy wystawią protokół pomiarowy potwierdzający poprawność wykonania instalacji. Bezpieczeństwo nie ma ceny, a oszczędności na tym etapie mogą być tragiczne w skutkach.
