Gdy dochodzi do przepięcia w instalacji elektrycznej, najbardziej cierpią delikatna elektronika, zasilacze i układy sterujące. Ten tekst pokazuje, skąd biorą się nagłe skoki napięcia, jakie dają objawy i jak sensownie zabezpieczyć dom lub firmę bez kupowania przypadkowych gadżetów. Dla czytelnika ważne jest tu jedno: zrozumieć zjawisko na tyle dobrze, żeby nie mylić ochrony przeciwprzepięciowej z innymi zabezpieczeniami i nie oceniać ryzyka po samym wyglądzie sprzętu.
Najważniejsze informacje, które warto znać od razu
- Nagły wzrost napięcia trwa zwykle bardzo krótko, ale potrafi uszkodzić elektronikę, porty komunikacyjne i zasilacze.
- Najczęstsze źródła to burze, łączenia dużych obciążeń, awarie sieci i błędy w instalacji.
- Ochrona działa warstwowo: przy wejściu do budynku, w rozdzielnicy i blisko wrażliwych urządzeń.
- Sama listwa z marketu nie zastąpi poprawnie dobranych ograniczników w rozdzielnicy ani dobrego uziemienia.
- Wrażliwy sprzęt to nie tylko telewizor czy komputer, ale też router, pompa ciepła, falownik, PLC i system alarmowy.
- Jeśli po burzy kilka urządzeń zaczyna działać dziwnie, problem może leżeć w całym torze zasilania, a nie w jednym sprzęcie.
Co dzieje się w instalacji podczas nagłego skoku napięcia
Najprościej ujmując, mamy do czynienia z chwilowym wzrostem napięcia ponad wartość znamionową instalacji. To nie jest zwykłe wahanie zasilania, tylko szybki impuls, który może trwać od ułamka milisekundy do kilku milisekund, a mimo to wywołać realne uszkodzenia. W praktyce najgroźniejsze jest to, że urządzenia elektroniczne nie „widzą” takiego zdarzenia jako ostrzeżenia, tylko reagują już po fakcie.
Ja zwykle zaczynam od prostego rozróżnienia: jedno to samo zjawisko w sieci, a drugie to jego droga do sprzętu. Impuls może wejść przez przewody zasilające, ale też przez okablowanie antenowe, Ethernet, automatykę budynkową czy linie sterujące. Dlatego skuteczna ochrona nie polega na jednym filtrze, tylko na zatrzymaniu energii zanim dotrze do najwrażliwszych elementów. Skoro wiemy już, czym jest sam impuls, warto sprawdzić, skąd najczęściej się bierze.
Skąd biorą się takie skoki napięcia i kiedy ryzyko rośnie

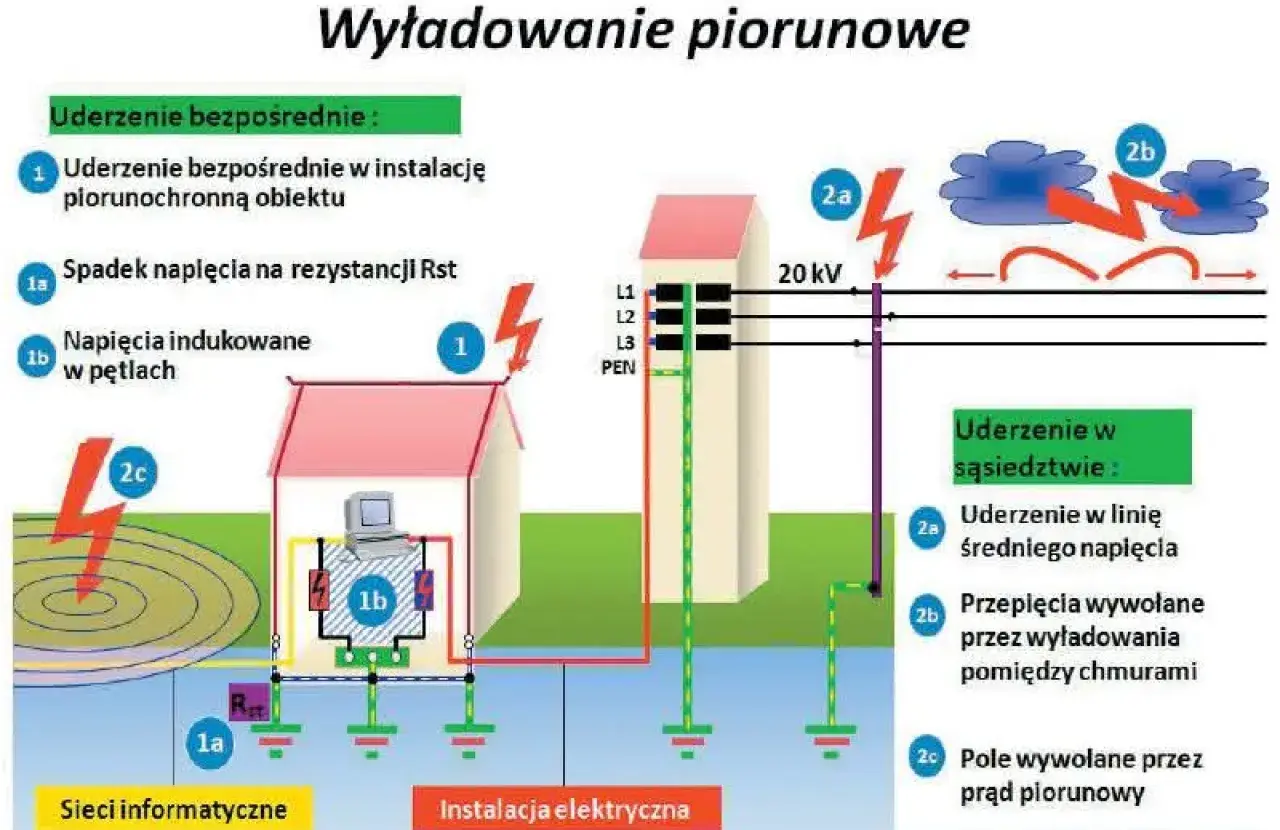

Najbardziej oczywiste źródło to wyładowania atmosferyczne, zarówno bezpośrednie, jak i pośrednie. Uderzenie pioruna w linię zasilającą, pobliski obiekt albo grunt w sąsiedztwie budynku potrafi wywołać indukowane przepięcia w całej instalacji. Z kolei w nowoczesnych domach i firmach coraz częściej problemem są też zdarzenia „codzienne”, czyli załączanie dużych obciążeń i praca urządzeń energochłonnych.
- Burze i wyładowania atmosferyczne, zwłaszcza w budynkach z linią napowietrzną lub instalacją odgromową.
- Włączanie i wyłączanie silników, sprężarek, pomp, klimatyzacji, zasilaczy dużej mocy i falowników.
- Awarie przewodu neutralnego, luźne połączenia, słabe uziemienie i błędy wykonawcze w rozdzielnicy.
- Prace po stronie operatora sieci, przełączenia i inne krótkotrwałe zakłócenia w zasilaniu.
- Obiekty z rozbudowaną automatyką, fotowoltaiką, monitoringiem i wieloma trasami kablowymi, bo każda z nich może stać się drogą dla impulsu.
Ryzyko rośnie szczególnie tam, gdzie instalacja jest stara, rozbudowana etapami albo nie była projektowana z myślą o dużej liczbie urządzeń elektronicznych. To właśnie dlatego to samo zdarzenie może skończyć się tylko chwilowym restartem routera w jednym domu, a w innym spalić kilka elementów automatyki. Taki rozrzut skutków prowadzi wprost do pytania, co dokładnie psuje się najczęściej.
Jakie skutki widać w sprzęcie, instalacji i danych
Najprostszy skutek to natychmiastowe uszkodzenie zasilacza, płyty głównej, sterownika albo portu komunikacyjnego. Ale równie częsty jest scenariusz mniej spektakularny: sprzęt jeszcze działa, tylko zaczyna się zawieszać, resetować, gubić ustawienia albo zachowywać niestabilnie po kilku dniach. W praktyce to bywa trudniejsze do wychwycenia niż jednoznaczne spalenie urządzenia.
| Urządzenie lub obszar | Co zwykle ucierpi | Jak objawia się problem |
|---|---|---|
| Router, switch, modem | Zasilacz, porty LAN, układy komunikacyjne | Brak internetu, restarty, brak odpowiedzi na ping |
| Komputer i laptop | Zasilacz, płyta główna, dysk, interfejsy USB | Nie startuje, zawiesza się, pojawiają się błędy plików |
| Telewizor, monitor, audio | Zasilacz, podświetlenie, logika sterująca | Czarny ekran, migotanie, brak reakcji na pilota |
| Automatyka budynkowa | PLC, przekaźniki, sterowniki, czujniki | Alarmy, błędne odczyty, zatrzymanie procesu |
| Pamięć i dane | System plików, zapis na SSD, konfiguracje | Uszkodzone pliki, utrata ustawień, problemy po restarcie |
W technologii najbardziej bolesny bywa nie sam koszt naprawy, tylko przestój i utrata danych. Dlatego ja patrzę na to szerzej: nie pytam wyłącznie, co się zepsuło, ale też którędy impuls wszedł do systemu i czy podobny problem nie wróci przy kolejnym zdarzeniu. To prowadzi nas do ochrony, która musi działać etapami, a nie punktowo.
Jak działa skuteczna ochrona w domu i w firmie
Najlepsze efekty daje ochrona warstwowa. W praktyce oznacza to, że energia ma zostać odprowadzona jak najbliżej miejsca wejścia do budynku, następnie ograniczona w rozdzielnicy, a na końcu stłumiona przy samym urządzeniu, jeśli sprzęt jest szczególnie wrażliwy. W normach i dokumentacji producentów spotyka się dziś rodzinę PN-EN/IEC 61643, która opisuje ograniczniki do niskonapięciowych instalacji zasilających.
| Typ ogranicznika | Gdzie się go montuje | Do czego służy | Kiedy ma sens |
|---|---|---|---|
| Typ 1 | Na wejściu instalacji, przy złączu lub głównej rozdzielnicy | Przyjmuje bardzo duże impulsy, także związane z wyładowaniami | Gdy obiekt ma instalację odgromową, linię napowietrzną lub podwyższone ryzyko burzowe |
| Typ 2 | W rozdzielnicy głównej lub podrozdzielnicy | Tłumi przepięcia łączeniowe i indukowane | W większości domów, biur i małych obiektów z elektroniką |
| Typ 3 | Blisko konkretnego odbiornika, w gniazdku lub listwie ochronnej | Chroni najbardziej czuły sprzęt przed resztkami impulsu | Przy komputerach, serwerach, sprzęcie audio, automatyce i telekomunikacji |
Ważne jest też to, czego te urządzenia nie zastępują. Wyłącznik różnicowoprądowy chroni przed skutkami upływu prądu i porażeniem, ale nie jest ochronnikiem przed skokami napięcia. Z kolei zwykły bezpiecznik zadziała przy przeciążeniu lub zwarciu, lecz nie zatrzyma krótkiego impulsu o dużej energii. Często widzę, że ktoś montuje jedną listwę i uznaje temat za zamknięty, a to zbyt optymistyczne podejście. Dobór ochrony zależy jednak od budynku, przyłącza i tego, jakie urządzenia naprawdę chcesz chronić.
Jak dobrać ochronę bez przewymiarowania
Ja patrzę na to jak na projekt, a nie zakup pojedynczego produktu. Najpierw trzeba ustalić, jakie są drogi wejścia zakłóceń, potem określić wrażliwe urządzenia, a dopiero na końcu dobrać konkretne zabezpieczenia. Inaczej chroni się mieszkanie w bloku, inaczej dom z instalacją odgromową, a jeszcze inaczej małą firmę z serwerem, monitoringiem i automatyką.
- W mieszkaniu w bloku zwykle wystarcza sensownie wykonana ochrona w rozdzielnicy plus lokalne zabezpieczenie dla drogiej elektroniki.
- W domu jednorodzinnym z dachem narażonym na burze warto myśleć o ochronie stopniowanej od wejścia do rozdzielnicy i dalej do urządzeń.
- W firmie z automatyką i siecią LAN trzeba zabezpieczyć nie tylko zasilanie, ale też linie danych, anteny i sygnały sterujące.
- Przy fotowoltaice, pompie ciepła lub ładowarce do samochodu elektrycznego znaczenie ma cały tor zasilania, również po stronie DC i komunikacji.
- W każdym przypadku liczy się jakość uziemienia, wyrównanie potencjałów i możliwie krótkie połączenia do szyny PE, bo słaba instalacja potrafi osłabić nawet dobry ogranicznik.
Dobierając ochronę, nie sugeruję się wyłącznie ceną. Tanie urządzenie bez poprawnego montażu i bez sprawdzenia instalacji może dać tylko złudzenie bezpieczeństwa. Jeśli mam wskazać jedną rzecz, którą początkujący najczęściej pomijają, to jest nią właśnie spójność całego układu: rozdzielnica, uziemienie, połączenia wyrównawcze i ochrona przy odbiorniku muszą ze sobą współpracować. Jeśli problem już się pojawił, trzeba szukać przyczyny w instalacji, a nie tylko wymieniać kolejne urządzenia.
Co sprawdzam, gdy po burzy sprzęt zaczyna działać inaczej
Po zdarzeniu nie zakładam od razu, że winny jest sam sprzęt. Najpierw patrzę, czy objawy dotyczą jednego urządzenia, czy całego segmentu instalacji. Jeśli router padł, telewizor ma problemy z HDMI, a sterownik pompy zgłasza błędy, to sygnał, że impuls wszedł wieloma drogami i nie został dobrze odprowadzony.
- Sprawdzam, czy ochronniki mają wskaźnik uszkodzenia albo zadziałania i czy nie wymagają wymiany.
- Oglądam objawy fizyczne: zapach spalenizny, przebarwienia, nietypowe nagrzewanie i niestabilną pracę zasilaczy.
- Weryfikuję, czy problem dotyczy tylko zasilania, czy także sieci LAN, anteny, monitoringu lub automatyki.
- Przy kilku uszkodzonych urządzeniach kieruję instalację do elektryka, który sprawdzi uziemienie, połączenia wyrównawcze i stan rozdzielnicy.
- Jeśli w firmie pojawiły się błędy danych, przywracam kopie zapasowe i sprawdzam integralność systemów, bo szkoda po skoku napięcia nie kończy się na elektronice.
W mojej ocenie najlepsza ochrona przed takim scenariuszem to nie jeden „mocny” produkt, tylko kilka dobrze dobranych warstw i regularna kontrola instalacji. Gdy ten układ działa, nagły wzrost napięcia przestaje być losowym zagrożeniem, a staje się zdarzeniem, na które infrastruktura jest po prostu przygotowana.
