Moc bierna to jeden z tych tematów, które wyglądają abstrakcyjnie, dopóki nie pojawi się wyższy rachunek, spadek sprawności instalacji albo problem z doborem kompensacji. Wyjaśniam tu, skąd się bierze, czym różni się od mocy czynnej i pozornej oraz kiedy zaczyna mieć znaczenie praktyczne w domu, firmie lub hali produkcyjnej. Zwracam też uwagę na typowe błędy, bo przy tym zagadnieniu najłatwiej przepłacić nie za samą energię, tylko za złe podejście do instalacji.
Najkrótsza odpowiedź o mocy biernej i jej skutkach
- Moc bierna nie wykonuje pracy użytecznej, ale jest potrzebna do działania wielu urządzeń prądu przemiennego.
- Najczęściej pojawia się przy silnikach, transformatorach, zasilaczach, LED-ach, falownikach i długich liniach kablowych.
- Na fakturze widać ją zwykle jako energię bierną indukcyjną lub pojemnościową, liczoną w kVArh.
- W polskich rozliczeniach z operatorami ważny jest m.in. próg tgφ0 = 0,4.
- Najlepsza poprawa nie polega na dokładaniu kondensatorów na ślepo, tylko na dopasowaniu kompensacji do konkretnej instalacji.
Czym jest moc bierna i dlaczego w ogóle występuje
Najprościej patrzę na to tak: w instalacji prądu przemiennego nie zawsze cały pobierany prąd zamienia się w realną pracę, ciepło albo ruch. Część energii krąży między źródłem a odbiornikiem, żeby podtrzymać pola magnetyczne i elektryczne potrzebne do pracy urządzenia. To właśnie jest moc bierna.
W silniku, transformatorze czy dławiku bez niej urządzenie nie pracowałoby poprawnie, mimo że sama moc bierna nie wykonuje pracy użytecznej. Dlatego nie traktuję jej jako „zbędnej” w sensie fizycznym. Problem zaczyna się dopiero wtedy, gdy jest jej za dużo albo gdy instalacja nie jest do niej dobrze przygotowana. Wtedy rośnie prąd, rosną straty i pojawiają się dodatkowe koszty. Żeby zrozumieć, skąd bierze się ten efekt, trzeba odróżnić ją od mocy czynnej i pozornej.
Moc czynna, bierna i pozorna nie są tym samym
To rozróżnienie jest kluczowe, bo wiele nieporozumień bierze się właśnie z mylenia tych trzech wielkości. W praktyce sieć „widzi” obciążenie jako całość, ale dla użytkownika liczy się to, ile energii faktycznie zamienia się w pracę oraz ile prądu trzeba dostarczyć, żeby tę pracę podtrzymać.
| Wielkość | Symbol | Jednostka | Co oznacza w praktyce |
|---|---|---|---|
| Moc czynna | P | W, kW | Realnie wykonuje pracę, np. napędza silnik, grzeje grzałkę, świeci lampę. |
| Moc bierna | Q | var, kVAr | Podtrzymuje pola w urządzeniach i zwiększa obciążenie sieci, ale nie tworzy pracy użytecznej. |

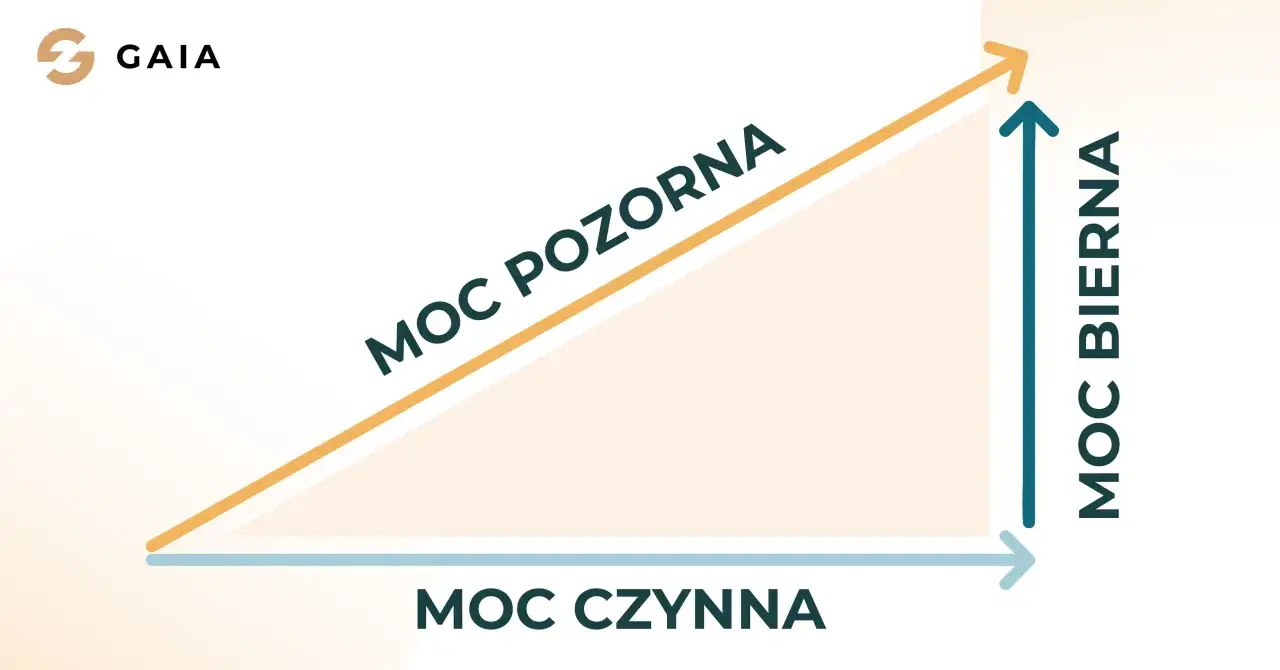

| Moc pozorna | S | VA, kVA | To „całkowite” obciążenie widziane przez sieć, czyli suma skutków mocy czynnej i biernej. |
W uproszczeniu można to zapisać tak: P = U × I × cosφ, Q = U × I × sinφ, a S = U × I. Współczynnik cosφ pokazuje, jak dobrze instalacja wykorzystuje pobierany prąd. Im bliżej jedności, tym lepiej. W praktyce często dąży się do wartości około 0,95 lub wyżej, ale bez wchodzenia w nadkompensację.
Ta część teorii ma bardzo praktyczne znaczenie: jeśli prąd płynie „na okrągło” tylko po to, żeby podtrzymać pole magnetyczne albo elektryczne, to przewody, zabezpieczenia i transformator nadal muszą go przenieść. Właśnie stąd biorą się straty, a dalej opłaty i problemy z doborem kompensacji. Od tego już tylko krok do pytania, jakie urządzenia najczęściej generują taki efekt.
Skąd bierze się moc bierna w instalacjach
W codziennej praktyce źródło mocy biernej zwykle da się wskazać dość szybko, jeśli zna się charakter odbiorników. Ja zaczynam od dwóch grup: urządzeń o charakterze indukcyjnym i urządzeń o charakterze pojemnościowym. Rzadko chodzi o jeden sprzęt, częściej o cały zestaw odbiorników, który razem zmienia profil instalacji.
Odbiorniki indukcyjne
To najczęstsza przyczyna poboru mocy biernej w obiektach przemysłowych i usługowych. Należą do nich przede wszystkim:
- silniki elektryczne,
- transformatory,
- dławiki i elektromagnesy,
- sprężarki, pompy i wentylatory z napędem elektrycznym,
- część starszych układów oświetleniowych.
W takich odbiornikach prąd zwykle opóźnia się względem napięcia. To właśnie powoduje indukcyjny charakter mocy biernej. Im więcej takich urządzeń i im dłużej pracują pod obciążeniem, tym bardziej widać ten efekt w rachunkach i w parametrach pracy sieci.
Przeczytaj również: Tajemniczy adres 127.0.0.1 - co to i do czego służy?
Odbiorniki pojemnościowe
Tu sytuacja bywa mniej intuicyjna, bo wiele osób kojarzy moc bierną głównie z silnikami. Tymczasem nowoczesne instalacje też potrafią generować energię bierną pojemnościową, zwłaszcza gdy w grę wchodzą:
- długie odcinki kabli,
- zasilacze impulsowe,
- falowniki i układy fotowoltaiczne,
- duże banki kondensatorów,
- nowoczesne oświetlenie LED i elektronika sterująca.
W obiektach z PV, UPS-ami, ładowarkami lub dużą liczbą urządzeń elektronicznych problem bywa mieszany: część instalacji pobiera moc bierną indukcyjną, a część oddaje pojemnościową. Dlatego sama nazwa urządzenia nie wystarcza. Trzeba zobaczyć, jak pracuje całość. To prowadzi prosto do pytania, kiedy ten problem naprawdę zaczyna kosztować.
Kiedy moc bierna zaczyna kosztować na fakturze
Tu pojawia się najważniejsza praktyczna różnica: w domu nie zawsze zobaczysz osobną pozycję za energię bierną, ale w firmach i obiektach rozliczanych w taryfach biznesowych to już standardowy temat. W rozliczeniach z operatorami dystrybucyjnymi pojawiają się zwykle pozycje związane z energią bierną indukcyjną lub pojemnościową, a jej ilość bywa liczona w kVArh.
W polskich zasadach rozliczeń ważny jest próg tgφ0 = 0,4, co odpowiada mniej więcej cosφ na poziomie 0,93. Po przekroczeniu dopuszczalnego poziomu operator może naliczać opłaty za ponadumowny pobór energii biernej. Jak podaje URE, nadmiar energii biernej obciąża sieć, zmniejsza jej przepustowość i generuje dodatkowe koszty po stronie operatora.
| Co widzę na fakturze | Co to zwykle oznacza | Co warto zrobić |
|---|---|---|
| Energia bierna indukcyjna | Instalacja pobiera za dużo mocy biernej z sieci. | Sprawdzić silniki, transformatory, obciążenie w godzinach szczytu i ewentualną kompensację. |
| Energia bierna pojemnościowa | Instalacja oddaje energię bierną do sieci. | Zweryfikować, czy nie ma nadkompensacji albo zbyt dużej pojemności w układzie. |
| tgφ, cosφ lub kVArh | Operator monitoruje jakość wykorzystania prądu i bilans mocy biernej. | Porównać wyniki z profilem pracy obiektu, a nie tylko z jedną chwilą pomiaru. |
W praktyce najważniejsza jest jedna rzecz: nie patrzę na samą kwotę, tylko na to, co ją wygenerowało. Czasem to kwestia źle dobranej kompensacji, a czasem po prostu zmiany profilu pracy obiektu po modernizacji, dołożeniu LED-ów, fotowoltaiki albo nowych linii produkcyjnych. Z tego wynika następny krok, czyli dobór sposobu ograniczania problemu.
Jak ograniczyć nadmiar mocy biernej bez psucia instalacji
Najgorszy wariant, jaki widuję w praktyce, to montaż urządzeń „na oko”. Kompensacja działa dobrze tylko wtedy, gdy jest dobrana do realnego profilu obciążenia, a nie do jednego odczytu z miernika. Ja zwykle zaczynam od pomiaru przez kilka dni, a przy bardziej zmiennych obiektach nawet dłużej.
- Najpierw pomiar - trzeba wiedzieć, czy dominuje pobór indukcyjny, pojemnościowy, czy mieszany.
- Potem dobór układu - w prostych instalacjach wystarczy bateria kondensatorów, w bardziej dynamicznych potrzebna bywa kompensacja automatyczna.
- Przy obiektach z harmonicznymi - np. z falownikami, LED-ami, UPS-ami i ładowarkami - sam kondensator może nie wystarczyć. Często potrzebny jest układ z dławikami albo aktywny filtr.
- Kompensacja lokalna - przy dużych silnikach i transformatorach lepiej ograniczać moc bierną jak najbliżej źródła problemu, a nie „w środku” całej sieci.
- Kontrola docelowego cosφ - celem nie jest maksymalne „wypłaszczenie” wszystkiego, tylko stabilny wynik bez nadkompensacji.
W wielu obiektach sensowny cel to cosφ w okolicach 0,95-0,98, ale to nadal zależy od charakteru instalacji i tego, czy występują harmoniczne. Przy nowoczesnych systemach technicznych trzeba uważać, bo zbyt agresywna kompensacja może pogorszyć sytuację zamiast ją poprawić. To z kolei prowadzi do najczęstszych błędów, które wciąż widzę w praktyce.
Najczęstsze błędy przy kompensacji
Tu nie chodzi o błędy teoretyczne, tylko o bardzo konkretne decyzje, które potem kosztują czas i pieniądze. Najczęściej problem nie polega na samym fakcie, że ktoś chce skompensować moc bierną, tylko na tym, jak to robi.
- Dobór bez pomiaru - najszybsza droga do przewymiarowania lub niedowymiarowania układu.
- Ignorowanie nadkompensacji - jeśli instalacja zaczyna oddawać energię bierną pojemnościową, opłaty nadal mogą się pojawić.
- Brak analizy harmonicznych - przy elektronice mocy zwykły układ kondensatorów bywa za prosty.
- Jedno ustawienie dla całego roku - obiekt zimą i latem potrafi zachowywać się zupełnie inaczej.
- Mylenie problemu energetycznego z problemem taryfowym - czasem warto zmienić sposób sterowania, a czasem sposób rozliczeń lub podział obciążeń.
Najbardziej zdradliwy błąd to założenie, że skoro kompensacja działa na papierze, to będzie dobra w praktyce. Nie zawsze. Jeśli obiekt ma niestabilny profil pracy, dużo elektroniki albo planowaną rozbudowę, lepiej postawić na rozwiązanie elastyczne niż na prosty, sztywny układ. I właśnie dlatego przed modernizacją warto sprawdzić kilka rzeczy jeszcze zanim padnie decyzja o zakupie urządzeń.
Co sprawdzić przed modernizacją instalacji
Jeśli ktoś pyta mnie, od czego zacząć, odpowiadam krótko: od danych, nie od sprzętu. Sama kompensacja jest tylko narzędziem. Najpierw trzeba wiedzieć, co w instalacji naprawdę powoduje problem i jak zmienia się on w ciągu doby oraz tygodnia.
- Jakie odbiorniki pracują najdłużej i czy są to głównie silniki, elektronika, czy oba typy naraz.
- Czy obiekt ma fotowoltaikę, UPS-y, ładowarki EV, spawarki, sprężarki albo rozbudowane LED-y.
- Czy na fakturze pojawia się energia bierna indukcyjna, pojemnościowa, czy obie pozycje.
- Czy instalacja ma już harmoniczne, które wymagają czegoś więcej niż zwykła bateria kondensatorów.
- Czy profil pracy zmienia się sezonowo, na przykład w biurze, sklepie, hotelu albo hali z klimatyzacją.
Jeżeli te punkty są rozpoznane, dobór rozwiązania staje się dużo prostszy i bezpieczniejszy. W praktyce najwięcej oszczędza nie ten, kto kupi najtańszy układ, tylko ten, kto dobrze rozumie własną instalację i dobiera kompensację do realnego obciążenia. Jeśli masz wątpliwości, zacznij od analizy rachunku i kilkudniowego pomiaru profilu obciążenia - to zwykle daje lepszą odpowiedź niż decyzja podjęta na podstawie samej nazwy urządzenia.
