Przygotowanie do podłączenia kabla siłowego obejmuje kilka istotnych kroków, w tym identyfikację przewodów oraz dobór odpowiednich narzędzi. Dzięki temu, każdy, nawet mniej doświadczony użytkownik, będzie mógł przeprowadzić tę czynność w sposób bezpieczny i efektywny. Poniżej przedstawiamy kluczowe informacje, które pomogą w prawidłowym podłączeniu kabla siłowego.
Kluczowe informacje:
- Przed rozpoczęciem prac zawsze odłącz zasilanie w obwodzie.
- Używaj odpowiednich narzędzi, takich jak miernik napięcia i izolowane wkrętaki.
- Przewody są oznaczone kolorami: żółto-zielony (uziemienie), niebieski (neutralny), brązowy, czarny i szary (fazowe).
- Dokładnie oznacz przewody przed podłączeniem, aby uniknąć pomyłek.
- Po podłączeniu, przetestuj poprawność połączeń za pomocą miernika napięcia.
- Zwróć uwagę na luźne połączenia, które mogą prowadzić do iskrzenia i awarii.
- W przypadku problemów z zwarciami, skonsultuj się z profesjonalnym elektrykiem.
Jak bezpiecznie podłączyć kabel siłowy - kluczowe zasady
Podłączenie kabla siłowego to zadanie, które wymaga szczególnej uwagi na zasady bezpieczeństwa. Przed rozpoczęciem pracy, kluczowe jest, aby zawsze odłączyć zasilanie w obwodzie oraz upewnić się, że zostało ono prawidłowo wyłączone. Użycie testera napięcia pozwala na potwierdzenie, że prąd nie płynie, co minimalizuje ryzyko porażenia elektrycznego. Dodatkowo, warto przygotować odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne, aby zwiększyć bezpieczeństwo podczas pracy.Bezpieczeństwo jest najważniejsze, dlatego przed przystąpieniem do podłączenia kabla, należy sprawdzić status zasilania i upewnić się, że wszystkie narzędzia są w dobrym stanie. Zastosowanie odpowiednich narzędzi, jak izolowane wkrętaki czy miernik napięcia, ma kluczowe znaczenie dla uniknięcia wypadków. Przestrzeganie tych zasad pomoże w bezpiecznym i skutecznym podłączeniu kabla siłowego.
Zasady bezpieczeństwa przy podłączaniu kabla siłowego
Podczas podłączania kabla siłowego, należy przestrzegać kilku podstawowych zasad bezpieczeństwa. Po pierwsze, używaj narzędzi z izolowanymi uchwytami, co pozwoli zminimalizować ryzyko porażenia prądem. Narzędzia te są zaprojektowane w taki sposób, aby chronić użytkownika przed niebezpiecznymi napięciami. Po drugie, zawsze pracuj w suchym miejscu, aby uniknąć niebezpieczeństwa zwarcia. Wilgotne warunki mogą prowadzić do nieprzewidzianych wypadków, dlatego sprawdzenie otoczenia przed rozpoczęciem pracy jest kluczowe.
Również istotne jest noszenie odpowiedniego ubrania ochronnego, które zabezpieczy skórę przed potencjalnymi oparzeniami czy innymi urazami. Rękawice izolacyjne oraz okulary ochronne powinny być standardowym wyposażeniem każdego, kto pracuje z instalacjami elektrycznymi. Pamiętaj, że nawet niewielkie niedopatrzenie może prowadzić do poważnych konsekwencji zdrowotnych.
Jakie narzędzia są niezbędne do podłączenia kabla siłowego?
Podłączenie kabla siłowego wymaga użycia kilku kluczowych narzędzi, które zapewnią bezpieczeństwo i efektywność pracy. Po pierwsze, miernik napięcia to niezbędne narzędzie, które pozwala sprawdzić, czy w obwodzie nie ma prądu. Przykładem może być miernik napięcia Fluke 117, który jest znany z wysokiej dokładności i niezawodności. Kolejnym ważnym narzędziem są izolowane wkrętaki, takie jak izolowane wkrętaki Knipex, które chronią przed porażeniem elektrycznym podczas dokręcania przewodów.
- Miernik napięcia Fluke 117 - zapewnia dokładne pomiary i bezpieczeństwo.
- Izolowane wkrętaki Knipex - zapobiegają porażeniom elektrycznym podczas pracy.
- Szczypce do cięcia - umożliwiają precyzyjne przycinanie przewodów.
Identyfikacja przewodów w kablu siłowym - uniknij pomyłek
Właściwa identyfikacja przewodów w kablu siłowym jest kluczowa dla zapewnienia bezpieczeństwa oraz prawidłowego działania urządzeń elektrycznych. Niezrozumienie, który przewód do czego służy, może prowadzić do poważnych problemów, takich jak zwarcia czy uszkodzenia sprzętu. Właściwe oznaczenie przewodów nie tylko ułatwia podłączenie, ale także minimalizuje ryzyko błędów podczas instalacji. Dlatego ważne jest, aby przed przystąpieniem do pracy z instalacjami elektrycznymi, dobrze zrozumieć zasady dotyczące identyfikacji przewodów.Kolory przewodów i ich funkcje w instalacji elektrycznej
W standardzie Unii Europejskiej przewody elektryczne są oznaczone kolorami, co ułatwia ich identyfikację i przypisanie do odpowiednich funkcji. Przewód ochronny (uziemienie) jest zazwyczaj żółto-zielony, przewód neutralny (N) ma kolor niebieski, a przewody fazowe (L1, L2, L3) są najczęściej brązowe, czarne i szare. Ta kolorystyka jest stosowana w celu zapewnienia spójności i bezpieczeństwa w instalacjach elektrycznych. Dzięki temu każdy elektryk lub osoba zajmująca się instalacjami może łatwo zidentyfikować, który przewód pełni jaką funkcję.
| Kolor przewodu | Funkcja | Przykłady zastosowania |
|---|---|---|
| Żółto-zielony | Uziemienie (PE) | Podłączenie urządzeń do uziemienia |
| Niebieski | Neutralny (N) | Obwody oświetleniowe i gniazdka |
| Brązowy | Fazowy (L1) | Podłączenie do źródła zasilania |
| Czarny | Fazowy (L2) | Obwody trójfazowe |
| Szary | Fazowy (L3) | Obwody trójfazowe |
Jak poprawnie oznaczyć przewody przed podłączeniem?
Oznaczanie przewodów przed podłączeniem to ważny krok, który znacząco zmniejsza ryzyko pomyłek. Można to zrobić na kilka sposobów, w tym poprzez stosowanie etykiet samoprzylepnych lub markerów do przewodów. Etykiety powinny być wyraźne i trwałe, aby nie zniknęły podczas pracy. Warto również stosować kolory, które odpowiadają standardom, co ułatwi identyfikację w przyszłości. Dobrze oznaczone przewody przyspieszają proces instalacji i zapewniają większe bezpieczeństwo w użytkowaniu.
Czytaj więcej: Jak odpalic z kabli - uniknij najczęstszych błędów i problemów
Krok po kroku - jak podłączyć kabel siłowy do gniazdka
Podłączenie kabla siłowego do gniazdka wymaga kilku kluczowych kroków, które zapewnią prawidłowe i bezpieczne połączenie. Na początku, należy przygotować przewody, upewniając się, że są one odpowiednio oznaczone i w dobrym stanie. Następnie, każdy przewód powinien być umieszczony w odpowiednim zacisku w gniazdku, zgodnie z ich funkcją. Ważne jest, aby upewnić się, że przewody są dobrze dokręcone, co zapobiegnie luźnym połączeniom, które mogą prowadzić do iskrzenia. Po zakończeniu podłączenia, przystępujemy do testowania poprawności połączenia, co jest kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania.

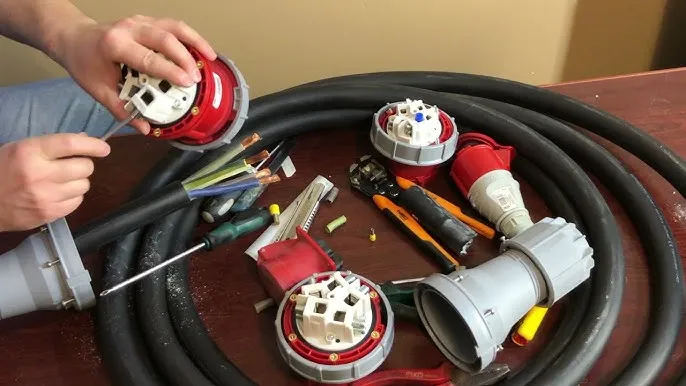

Jak prawidłowo wykonać połączenia wtyczki siłowej?

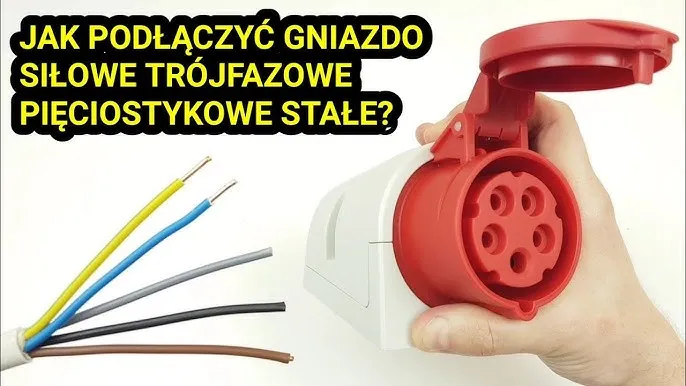

Podczas podłączania wtyczki siłowej, należy zwrócić szczególną uwagę na odpowiednie umiejscowienie przewodów. W przypadku standardowej wtyczki 5-bolcowej, przewód ochronny (żółto-zielony) powinien być podłączony do bolca oznaczonego symbolem uziemienia. Przewód neutralny (niebieski) należy podłączyć do zacisku N, natomiast przewody fazowe (brązowy i czarny) do zacisków L1 i L2. W przypadku wtyczek 4-bolcowych, podłączenie odbywa się w podobny sposób, z zachowaniem odpowiednich oznaczeń. Upewnij się, że wszystkie połączenia są mocno dokręcone, aby uniknąć problemów z przepływem prądu.
Testowanie poprawności połączenia kabla siłowego
Po zakończeniu podłączenia kabla siłowego, kluczowym krokiem jest testowanie poprawności wykonanych połączeń. Użyj miernika napięcia, aby sprawdzić, czy prąd przepływa prawidłowo przez wszystkie przewody. Tester powinien wykazać, że zasilanie jest aktywne i nie ma zwarcia w instalacji. Warto również przeprowadzić wizualną kontrolę, aby upewnić się, że przewody są odpowiednio zaizolowane i nie występują żadne uszkodzenia mechaniczne. Regularne testowanie połączeń jest istotne dla zapewnienia bezpieczeństwa i długotrwałej pracy urządzeń elektrycznych.
Najczęstsze błędy przy podłączaniu kabla siłowego - jak ich uniknąć
Podczas podłączania kabla siłowego, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów. Na przykład, nieodpowiednie dokręcenie przewodów w gniazdku może spowodować luźne połączenia, co z kolei prowadzi do iskrzenia i potencjalnych awarii. Innym częstym błędem jest pomylenie przewodów fazowych z neutralnymi, co może skutkować uszkodzeniem urządzeń elektrycznych. Ważne jest, aby być świadomym tych pułapek i stosować się do instrukcji, aby uniknąć kosztownych napraw i zagrożeń dla bezpieczeństwa.
Problemy z luźnymi połączeniami i ich skutki
Luźne połączenia są jednym z najczęstszych problemów, które mogą wystąpić podczas podłączania kabla siłowego. Gdy przewody nie są odpowiednio dokręcone, może dojść do iskrzenia, co stwarza ryzyko pożaru oraz uszkodzenia sprzętu. Dodatkowo, luźne połączenia mogą prowadzić do przerwy w zasilaniu, co skutkuje nieprzewidywalnym działaniem urządzeń. W skrajnych przypadkach, może to prowadzić do całkowitego uszkodzenia instalacji elektrycznej. Dlatego tak ważne jest, aby upewnić się, że wszystkie połączenia są solidne i dokładnie sprawdzone przed włączeniem zasilania.
Jak rozwiązywać problemy z zwarciami i uszkodzeniami?
Rozwiązywanie problemów z zwarciami i uszkodzeniami w instalacji elektrycznej wymaga systematycznego podejścia. Na początek warto sprawdzić, czy nie występują uszkodzenia mechaniczne przewodów, takie jak przetarcia lub pęknięcia izolacji. Jeśli zauważysz jakiekolwiek uszkodzenia, wymień uszkodzone elementy na nowe. Kolejnym krokiem jest testowanie obwodu za pomocą miernika napięcia, aby upewnić się, że prąd przepływa prawidłowo. W przypadku wykrycia zwarcia, należy zidentyfikować miejsce, w którym występuje problem, i usunąć przyczynę, na przykład poprzez odłączenie uszkodzonych przewodów lub wymianę wadliwych urządzeń.
Jak unikać przyszłych problemów z instalacjami elektrycznymi?
Ważnym aspektem, który często jest pomijany po podłączeniu kabla siłowego, jest regularne monitorowanie stanu instalacji elektrycznej. Zainwestowanie w systemy monitorowania, które mogą wykrywać nieprawidłowości w przepływie prądu, może pomóc w wczesnym zidentyfikowaniu problemów, zanim przerodzą się one w poważne awarie. Technologia ta, w połączeniu z odpowiednimi czujnikami, może dostarczać powiadomienia o ewentualnych zwarciach lub zmianach w napięciu, co pozwala na szybką interwencję.
Dodatkowo, warto rozważyć szkolenia dla użytkowników dotyczące podstawowych zasad obsługi instalacji elektrycznych. Świadomość i edukacja na temat potencjalnych zagrożeń oraz sposobów ich unikania mogą znacząco zmniejszyć ryzyko wystąpienia problemów. Przy odpowiednim przygotowaniu, każdy użytkownik będzie mógł lepiej zarządzać swoją instalacją, co przyczyni się do jej dłuższej żywotności oraz bezpieczniejszego użytkowania.
