Wtyk F - jak zamontować krok po kroku?

Witaj w praktycznym przewodniku po świecie wtyków F! Ten artykuł to Twoja kompleksowa instrukcja, która rozwieje wszelkie wątpliwości dotyczące tego kluczowego elementu każdej instalacji telewizyjnej czy internetowej. Dowiesz się, czym jest wtyk F, jakie są jego rodzaje, jak prawidłowo go zamontować, a także jak uniknąć najczęstszych błędów, by cieszyć się doskonałą jakością sygnału bez pomocy fachowca.

Wtyk F – wszystko, co musisz wiedzieć, by samodzielnie podłączyć antenę

Czym jest tajemniczy "wtyk F" i dlaczego jest kluczowy dla jakości Twojej telewizji?

Wtyk F to nic innego jak współosiowe złącze RF (Radio Frequency), które stało się standardem w świecie telewizji i internetu. Najczęściej spotkasz go w instalacjach telewizji satelitarnej, kablowej oraz naziemnej (DVB-T/T2), gdzie służy do łączenia kabli koncentrycznych o impedancji 75 Ω. Impedancja, w uproszczeniu, to opór, jaki dany element stawia prądowi zmiennemu, a jej dopasowanie jest kluczowe dla prawidłowego przesyłu sygnału.

Jego popularność wynika z prostoty montażu, niezawodności i niskiego tłumienia sygnału, czyli minimalnych strat mocy sygnału podczas jego przesyłania. Dlaczego jest tak ważny dla jakości obrazu i dźwięku? Ponieważ stabilne i pewne połączenie, które zapewnia dobrze zamontowany wtyk F, minimalizuje straty sygnału i wszelkie zakłócenia. To bezpośrednio przekłada się na czysty, wyraźny obraz i doskonały dźwięk, bez irytujących pikselizacji czy zaników sygnału.

Gdzie go znajdziesz? Zastosowanie złączy F w domu – od satelity po internet kablowy

Wtyk F jest wszechobecny w domowych instalacjach multimedialnych. Znajdziesz go praktycznie wszędzie tam, gdzie sygnał telewizyjny lub internetowy jest przesyłany kablem koncentrycznym. To on łączy Twoją antenę satelitarną z dekoderem, antenę naziemną DVB-T2 z telewizorem, a także modem kablowy z gniazdem internetowym. Jest niezbędnym elementem w systemach dystrybucji sygnału, takich jak wzmacniacze sygnału, które zwiększają moc sygnału, rozgałęźniki, które dzielą sygnał na kilka odbiorników, czy multiswitche, używane w rozbudowanych instalacjach satelitarnych do obsługi wielu dekoderów.

Wtyki F są również standardem w gniazdach antenowych ściennych, tworząc spójną sieć, która zapewnia nieprzerwany i wysokiej jakości przesył danych. Bez niego, Twoje domowe centrum rozrywki po prostu by nie działało tak, jak powinno.

Jaki wtyk F wybrać? Porównanie, które rozwieje Twoje wątpliwości

Wybór odpowiedniego wtyku F to klucz do trwałej i bezproblemowej instalacji. Na rynku dominują trzy główne typy, a każdy z nich ma swoje specyficzne zastosowania i wymagania. Przyjrzyjmy się im bliżej, abyś mógł podjąć świadomą decyzję.

Wtyk nakręcany – rozwiązanie dla początkujących. Kiedy warto, a kiedy lepiej unikać?

Wtyki nakręcane to najprostsze w montażu i najtańsze rozwiązanie dostępne na rynku. Nie wymagają żadnych specjalistycznych narzędzi poza nożykiem do tapet lub prostym ściągaczem izolacji. Ich główną zaletą jest właśnie łatwość użycia i niski koszt, co czyni je atrakcyjnym wyborem dla osób, które po raz pierwszy samodzielnie podłączają antenę.

Niestety, mają też swoje wady. Oferują najmniej trwałe połączenie, są podatne na poluzowanie się pod wpływem drgań lub czasu, a co najważniejsze – nie zapewniają żadnej szczelności. Oznacza to, że są odpowiednie do tymczasowych połączeń lub instalacji wewnętrznych, w suchych warunkach, gdzie priorytetem jest prostota. Zdecydowanie lepiej ich unikać w instalacjach zewnętrznych, stałych, narażonych na wilgoć, deszcz czy duże wahania temperatur. W takich warunkach ich żywotność będzie bardzo krótka, a jakość sygnału szybko ulegnie pogorszeniu.

Wtyk zaciskany – złoty środek dla solidnego połączenia. Czy potrzebujesz specjalnych narzędzi?

Wtyki zaciskane stanowią "złoty środek" między prostotą a trwałością. Wymagają użycia specjalnej zaciskarki, która ściska metalową tulejkę wtyku na oplot kabla, tworząc znacznie solidniejsze i pewniejsze połączenie niż wtyk nakręcany. Choć wymagają dodatkowego narzędzia, zaciskarka to inwestycja, która szybko się zwraca, jeśli planujesz więcej niż jeden montaż.

Dzięki zaciskarce, połączenie jest stabilniejsze, mniej podatne na poluzowanie i zapewnia lepsze parametry sygnału. To idealny wybór do większości instalacji wewnętrznych, gdzie potrzebujesz niezawodności, ale niekoniecznie ekstremalnej szczelności. Według danych Botland, wtyki zaciskane są często wybierane przez osoby, które szukają kompromisu między ceną a jakością i trwałością połączenia.

Wtyk kompresyjny – profesjonalny standard w Twoim domu. Dlaczego to najlepszy wybór na lata?

Wtyki kompresyjne są uważane za najbardziej profesjonalne rozwiązanie i oferują najwyższą jakość połączenia. Do ich montażu potrzebna jest zaciskarka kompresyjna, która działa na zasadzie trwałego zaciśnięcia wtyku na kablu, tworząc hermetyczne i niezwykle wytrzymałe połączenie. To właśnie one gwarantują najwyższą wytrzymałość mechaniczną oraz, co kluczowe, doskonałą szczelność.

Dzięki swojej konstrukcji, wtyki kompresyjne są niezrównane w ochronie przed wilgocią, korozją i uszkodzeniami mechanicznymi. To czyni je najlepszym wyborem, szczególnie dla instalacji zewnętrznych – na balkonie, dachu czy w miejscach narażonych na działanie czynników atmosferycznych. Inwestycja w zaciskarkę kompresyjną i same wtyki to gwarancja stabilności sygnału przez wiele lat, bez konieczności częstych napraw czy wymian. To wybór dla tych, którzy cenią sobie spokój i niezawodność na długi czas.

Montaż wtyku F krok po kroku – poradnik, z którym poradzisz sobie w 5 minut

Prawidłowy montaż wtyku F to podstawa stabilnego i czystego sygnału. Niezależnie od tego, czy wybierzesz wtyk nakręcany, zaciskany czy kompresyjny, staranne wykonanie każdego etapu jest kluczowe. Pamiętaj, że pośpiech i niedokładność mogą prowadzić do frustrujących problemów z odbiorem. Oto, jak zrobić to krok po kroku.

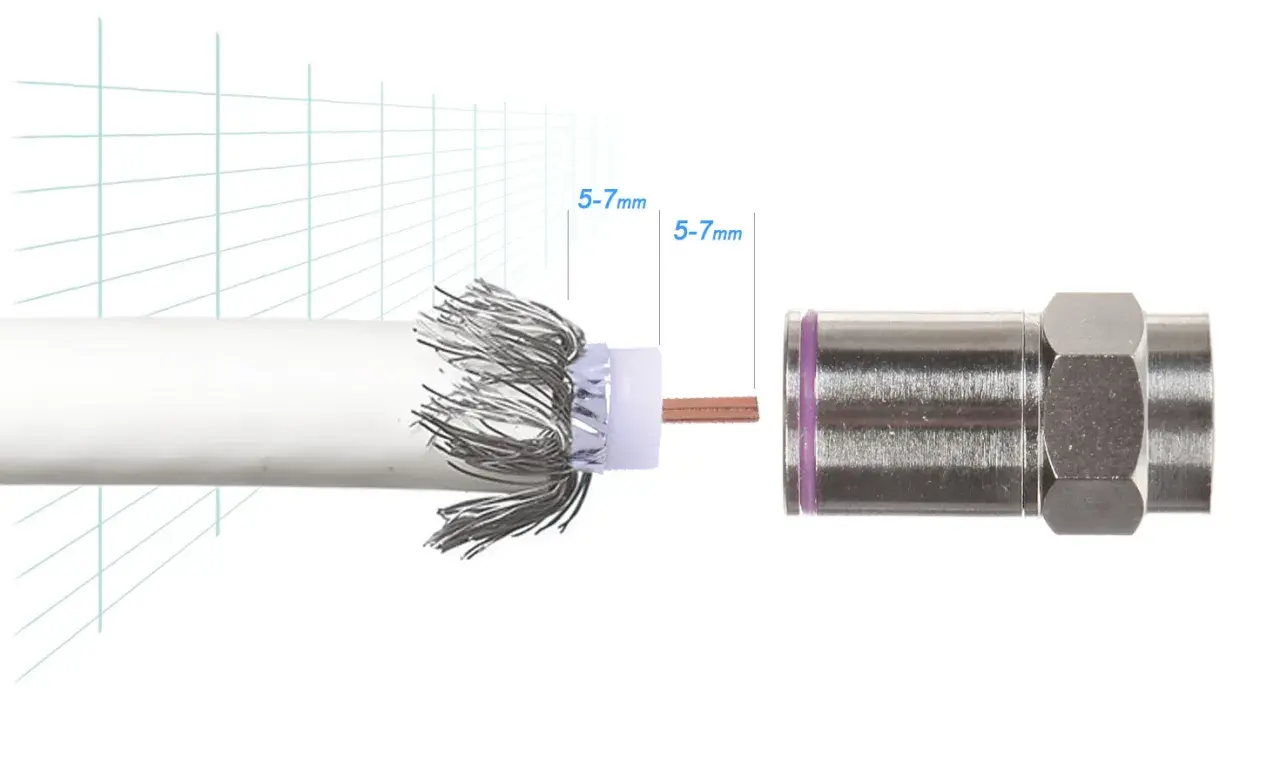

Krok 1: Jak idealnie przygotować kabel koncentryczny? Klucz do sukcesu

Przygotowanie kabla to najważniejszy etap, który decyduje o jakości połączenia. Precyzja jest tu na wagę złota. Do tego zadania przyda Ci się ostry nożyk do tapet lub specjalne narzędzie do ściągania izolacji.

1. Precyzyjne zdjęcie zewnętrznej izolacji (płaszcza): Ostrożnie usuń zewnętrzną warstwę kabla na długość około 1-1,5 cm. Ważne jest, aby nie naciąć oplotu pod spodem.
2. Ostrożne wywinięcie oplotu (ekranu) na zewnątrz: Delikatnie odwiń druciki oplotu (ekranu) na zewnątrz, na zdjętą izolację. Upewnij się, że żaden z drucików nie dotyka żyły głównej ani jej wewnętrznej izolacji.
3. Usunięcie wewnętrznej izolacji (dielektryka): Usuń białą warstwę izolacji (dielektryk) tak, aby odsłonić żyłę główną na długość około 0,5-0,7 cm. Żyła główna powinna wystawać poza oplot na odpowiednią długość, zależną od typu wtyku.

Pamiętaj: To absolutnie krytyczne, aby żadne druciki oplotu nie miały kontaktu z żyłą główną. Nawet pojedynczy, błądzący drucik może spowodować zwarcie, co nie tylko doprowadzi do braku sygnału, ale może również trwale uszkodzić podłączony sprzęt, taki jak tuner, dekoder czy telewizor. Dokładne sprawdzenie wizualne po przygotowaniu kabla jest obowiązkowe.

Krok 2: Zakładanie wtyku nakręcanego – instrukcja obrazkowa bez użycia narzędzi

Po starannym przygotowaniu kabla, montaż wtyku nakręcanego jest dziecinnie prosty:

1. Upewnij się, że żyła główna wystaje na odpowiednią długość – zazwyczaj około 1-2 mm poza krawędź wtyku po jego nakręceniu.
2. Nakręć wtyk F na kabel, obracając go zgodnie z ruchem wskazówek zegara. Rób to, aż poczujesz wyraźny opór i wtyk będzie stabilnie osadzony na kablu.
3. Ostatni raz sprawdź, czy oplot nie styka się z żyłą główną.

Ten typ wtyku nie wymaga specjalistycznych narzędzi, co czyni go idealnym wyborem dla początkujących lub do szybkich, tymczasowych połączeń.

Krok 3: Techniki montażu wtyków zaciskanych i kompresyjnych – poradnik dla ambitnych

Dla wtyków zaciskanych i kompresyjnych proces jest nieco bardziej zaawansowany, ale nadal w zasięgu każdego majsterkowicza.

Dla wtyków zaciskanych:

1. Po przygotowaniu kabla zgodnie z KROKIEM 1, nasuń metalową tulejkę wtyku na oplot kabla.
2. Wsuń żyłę główną do środka wtyku, a następnie cały wtyk na kabel, upewniając się, że oplot jest równomiernie rozłożony pod tulejką.
3. Użyj specjalnej zaciskarki, aby zacisnąć tulejkę na kablu. Zaciskarka zapewni pewne i trwałe połączenie, które jest znacznie solidniejsze niż w przypadku wtyków nakręcanych.

Dla wtyków kompresyjnych:

1. Po przygotowaniu kabla, nasuń wtyk kompresyjny na kabel. Upewnij się, że kabel jest w pełni wsunięty do wtyku.
2. Umieść wtyk w zaciskarce kompresyjnej.
3. Zaciśnij narzędzie. Mechanizm kompresyjny trwale i szczelnie zaciśnie wtyk na kablu, tworząc połączenie o najwyższej wytrzymałości mechanicznej i odporności na warunki atmosferyczne.

Obie te metody zapewniają znacznie trwalsze i bardziej niezawodne połączenia niż wtyki nakręcane. Wtyki kompresyjne dodatkowo gwarantują niezrównaną szczelność, co jest ich ogromną zaletą, zwłaszcza w instalacjach zewnętrznych.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu wtyków F

Nawet najprostsze zadania mogą być źródłem problemów, jeśli nie zwrócimy uwagi na detale. Montaż wtyku F nie jest wyjątkiem. Uniknięcie tych powszechnych błędów pozwoli Ci zaoszczędzić czas, pieniądze i nerwy.

Problem zwarcia – jak nie uszkodzić dekodera przez jeden źle ułożony drucik?

Jak już wspomniałem, zwarcie to największy wróg Twojej instalacji. Nawet pojedynczy, mikroskopijny drucik oplotu, który dotknie żyły głównej, może spowodować zwarcie. Konsekwencje są poważne: od całkowitego braku sygnału, przez niestabilny odbiór, aż po trwałe uszkodzenie podłączonego sprzętu – tunera, dekodera, telewizora, a nawet wzmacniacza sygnału. Naprawa lub wymiana tych urządzeń to często spory wydatek.

Jak tego uniknąć? Po zamontowaniu wtyku, zawsze dokładnie sprawdź połączenie wizualnie. Jeśli masz lupę, użyj jej. Upewnij się, że oplot jest starannie odchylony i żaden jego element nie ma kontaktu z centralnym przewodem. Precyzyjne przycięcie oplotu i dielektryka na odpowiednią długość jest kluczowe.

Niewłaściwe docięcie kabla – dlaczego to rujnuje jakość sygnału i jak tego uniknąć?

Długość żyły głównej i ilość zdjętej izolacji mają ogromne znaczenie dla utrzymania prawidłowej impedancji 75 Ω. Zbyt krótka lub zbyt długa żyła główna, a także zbyt mało lub zbyt dużo zdjętej izolacji, mogą prowadzić do tzw. niedopasowania impedancyjnego. To z kolei skutkuje odbiciami sygnału, zwiększonym tłumieniem i ogólnym pogorszeniem jakości sygnału. Objawy to pikselizacja obrazu, zaniki dźwięku, a nawet całkowity brak odbioru.

Aby tego uniknąć, zawsze używaj miarki lub specjalistycznych ściągaczy izolacji z regulacją długości. Przestrzegaj instrukcji montażu danego wtyku, ponieważ producenci często podają optymalne długości do zdjęcia izolacji. Precyzja w tym kroku to gwarancja stabilnego sygnału.

Źle dobrany wtyk do średnicy kabla – na co zwrócić uwagę w sklepie?

Kable koncentryczne różnią się średnicą, a wtyki F są projektowane pod konkretne standardy, takie jak RG-6, RG-59 czy Triset-113. Kluczowe jest dopasowanie wtyku do średnicy kabla.

Co się dzieje, gdy wtyk jest źle dobrany? Jeśli wtyk jest za luźny, połączenie będzie słabe, niestabilne, a sygnał będzie podatny na zakłócenia. Jeśli wtyk jest za ciasny, montaż będzie trudny, możesz uszkodzić kabel, a nawet spowodować zwarcie. Zawsze sprawdzaj oznaczenia na kablu – zazwyczaj są one nadrukowane na jego płaszczu. Upewnij się, że kupowany wtyk jest przeznaczony dla danego typu kabla. W razie wątpliwości, poproś o pomoc sprzedawcę. Pamiętaj, że prawidłowe dopasowanie to podstawa utrzymania impedancji 75 Ω i optymalnej jakości sygnału.

Wybór idealnego wtyku F – praktyczne wskazówki zakupowe

Poza typem montażu, na co jeszcze zwrócić uwagę, kupując wtyk F? Detale mają znaczenie, zwłaszcza gdy zależy nam na długotrwałej i bezawaryjnej pracy instalacji.

Wtyk do instalacji wewnętrznej a zewnętrznej – czym się różnią i który wybrać na balkon lub dach?

To podstawowe rozróżnienie, które ma ogromny wpływ na trwałość i niezawodność Twojej instalacji. Wtyki przeznaczone do instalacji wewnętrznych są zazwyczaj prostsze, często nakręcane lub zaciskane, i nie posiadają specjalnych zabezpieczeń przed wilgocią. Są wystarczające do użytku w suchych pomieszczeniach.

Inaczej ma się sprawa z instalacjami zewnętrznymi, na balkonie, dachu czy elewacji. Tutaj konieczne są wtyki kompresyjne z dodatkowymi uszczelkami. Charakteryzują się one gumowymi uszczelkami, o-ringami oraz wykonaniem z materiałów odpornych na promieniowanie UV i korozję, takich jak mosiądz niklowany lub chromowany. Te cechy są kluczowe, ponieważ chronią połączenie przed deszczem, śniegiem, wilgocią, ekstremalnymi temperaturami i degradującym działaniem słońca. Bez nich, woda mogłaby dostać się do kabla, powodując korozję, zwarcie i drastyczne pogorszenie jakości sygnału. Jak wskazują dane z Botland, inwestycja w odpowiednie wtyki zewnętrzne to podstawa długowiecznej instalacji.

Czy materiał, z którego wykonano wtyk (niklowany, mosiężny), ma realne znaczenie?

Zdecydowanie tak! Materiał, z którego wykonany jest wtyk, ma wpływ na jego przewodność elektryczną, odporność na korozję i ogólną trwałość. Mosiądz jest preferowanym materiałem ze względu na jego doskonałą przewodność i naturalną odporność na korozję. Wiele wtyków mosiężnych jest dodatkowo niklowanych lub chromowanych, co zwiększa ich odporność na utlenianie i nadaje estetyczny wygląd.

Wtyki niklowane są dobrym, standardowym wyborem dla większości zastosowań domowych. Oferują dobrą przewodność i wystarczającą odporność na korozję w normalnych warunkach. Wtyki pozłacane to opcja premium, oferująca najlepszą przewodność i najwyższą odporność na utlenianie, ale wiąże się to z wyższą ceną. Dla większości domowych instalacji, wysokiej jakości wtyki mosiężne niklowane są w zupełności wystarczające i zapewnią stabilne połączenie na lata.

Przeczytaj również: Jak zrobić antenę TV z folii aluminiowej i poprawić odbiór kanałów

Jak czytać oznaczenia na kablach (RG-6, RG-59) i dopasować do nich wtyk idealny?

Na rynku dominują dwa główne standardy kabli koncentrycznych: RG-6 i RG-59, choć spotyka się też inne, jak np. Triset-113. Różnią się one przede wszystkim średnicą, grubością dielektryka (izolacji wewnętrznej) i konstrukcją ekranowania, co wpływa na ich właściwości transmisyjne. Kabel RG-6 jest grubszy i ma lepsze parametry tłumienia sygnału na dłuższych dystansach i wyższych częstotliwościach, dlatego jest powszechnie stosowany w instalacjach satelitarnych i DVB-T/T2. RG-59 jest cieńszy i często używany w starszych instalacjach lub do krótszych połączeń.

Jak dopasować wtyk? Zazwyczaj typ kabla jest nadrukowany na jego płaszczu (np. "RG-6", "RG-59"). Kupując wtyki, zawsze upewnij się, że są one przeznaczone dla konkretnego typu kabla, który posiadasz. Producenci wtyków wyraźnie oznaczają, do jakiego standardu kabla są przeznaczone (np. "Wtyk F RG-6"). Prawidłowe dopasowanie jest absolutnie niezbędne do utrzymania stałej impedancji 75 Ω w całej linii przesyłowej, co jest fundamentem optymalnej jakości sygnału i uniknięcia niepożądanych odbić.
