Często w pogoni za lepszym odbiorem telewizji czy radia skupiamy się na drogich antenach czy zaawansowanych wzmacniaczach, zapominając o małym, ale niezwykle istotnym elemencie, który może zadecydować o jakości całego systemu. Mowa o symetryzatorze antenowym. To właśnie ta niepozorna płytka, ukryta zazwyczaj w puszce antenowej, jest fundamentem stabilnego i czystego sygnału. W moim doświadczeniu, ignorowanie jej roli to jeden z najczęstszych błędów, prowadzący do frustracji i niepotrzebnych wydatków. Ten artykuł szczegółowo wyjaśnia, czym jest symetryzator antenowy, dlaczego jest niezbędny w każdej instalacji DVB-T2 i radiowej, oraz jak prawidłowo go dobrać i zamontować. Dzięki niemu zrozumiesz kluczowe aspekty techniczne i unikniesz najczęstszych błędów, zapewniając sobie stabilny i czysty odbiór sygnału.
Symetryzator: klucz do stabilnego odbioru DVB-T2 i czystego dźwięku
- Symetryzator to pasywne urządzenie dopasowujące impedancję anteny (300 Ω) do kabla koncentrycznego (75 Ω).
- Transformuje sygnał z linii symetrycznej na niesymetryczną, minimalizując straty i zakłócenia.
- Nie wzmacnia sygnału, ale jest fundamentalny dla jego jakości, zwłaszcza w odległości do 20-30 km od nadajnika.
- Niewłaściwy dobór lub brak symetryzatora skutkuje pogorszeniem obrazu ("pikseloza") lub całkowitym brakiem odbioru.
- Występuje w różnych typach (UHF, VHF/UHF, FM), często z wbudowanymi filtrami LTE/5G.
- Prawidłowy montaż w puszce antenowej jest kluczowy dla długotrwałej i bezproblemowej pracy.
Dlaczego mała płytka w antenie decyduje o jakości Twojego obrazu w TV?
Symetryzator to często niedoceniany, ale kluczowy element każdej instalacji antenowej. Wielu użytkowników, a nawet niektórych instalatorów, pomija jego znaczenie, skupiając się na bardziej "widocznych" komponentach. Tymczasem jego rola jest fundamentalna dla jakości sygnału, mimo że sam w sobie nie wzmacnia odbioru. To właśnie on tworzy solidne podstawy, na których buduje się stabilny system odbioru.
Czym jest symetryzator i dlaczego jest kluczowy dla odbioru DVB-T2?

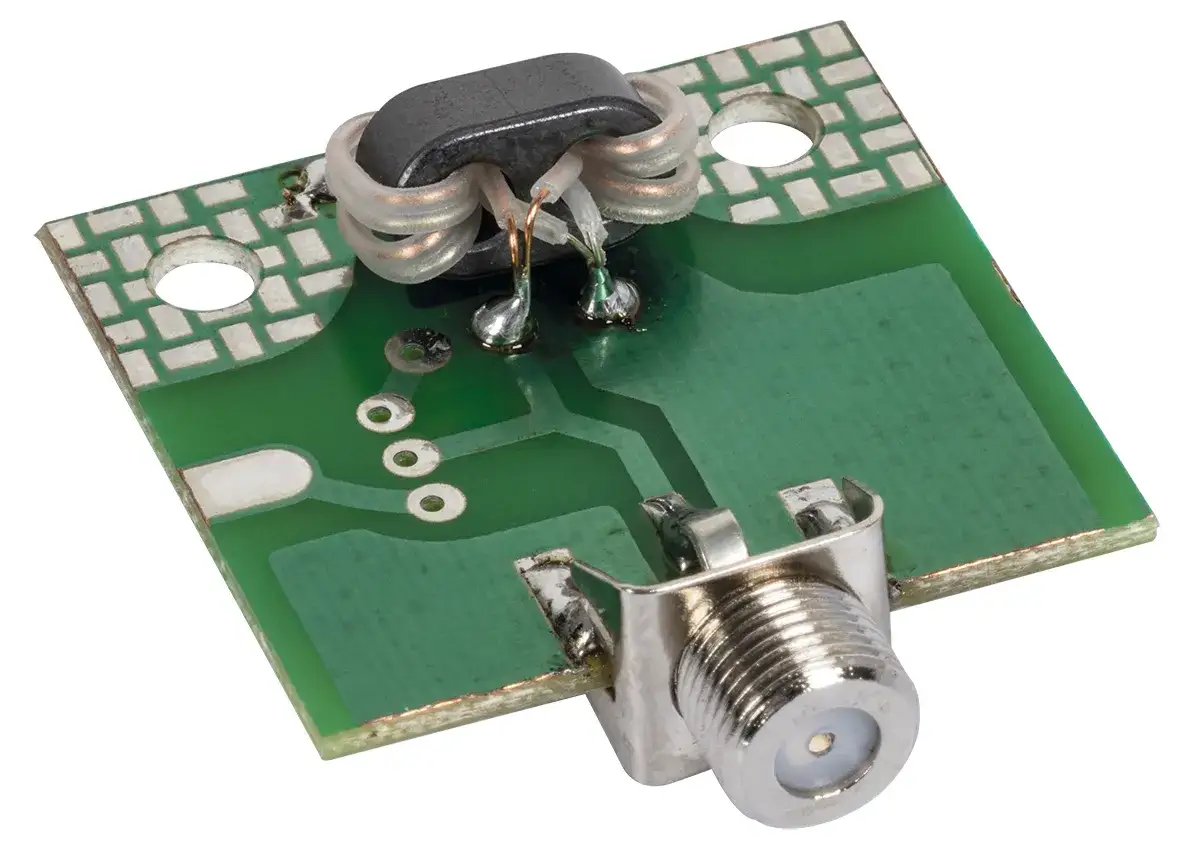

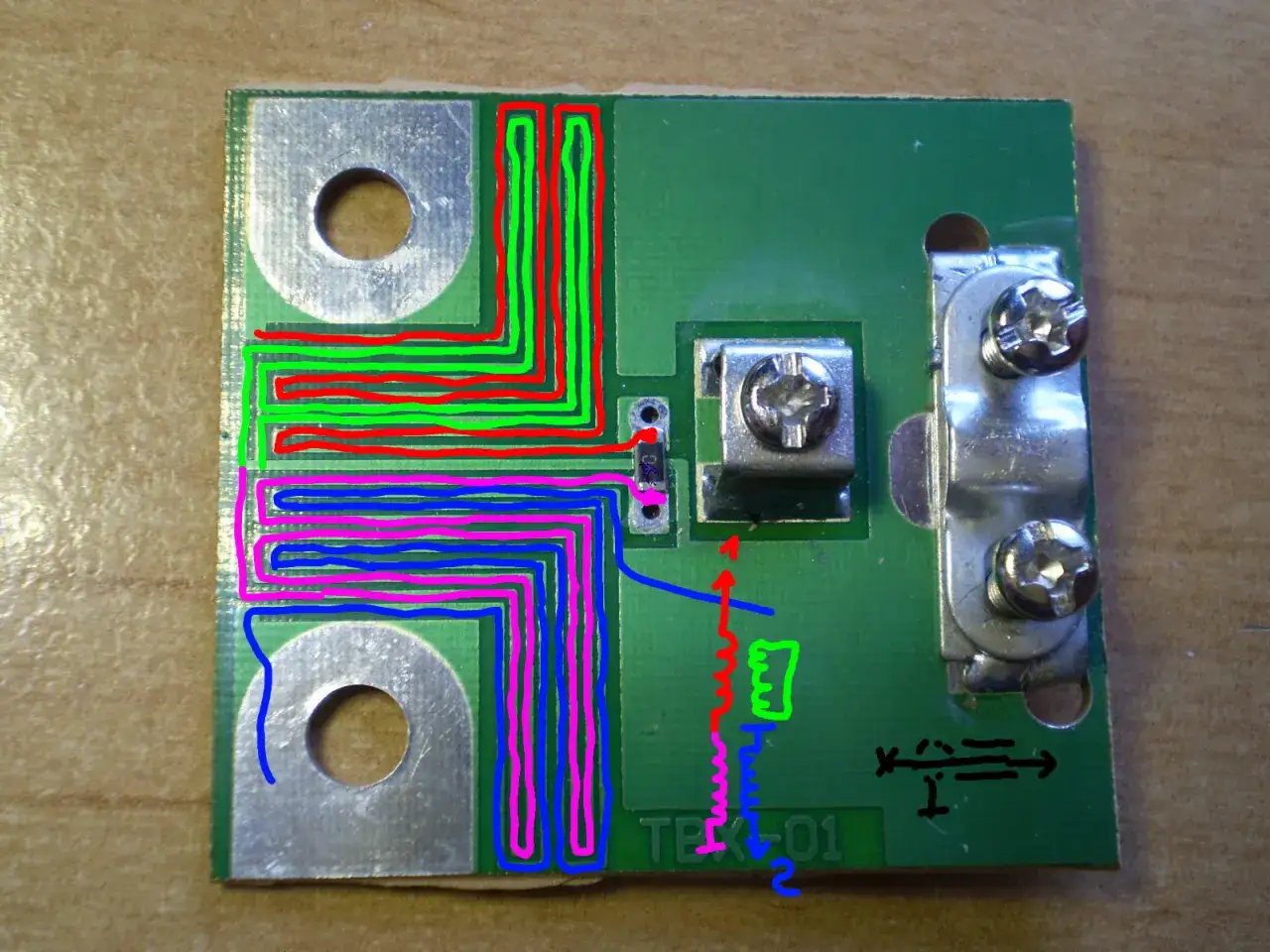

Symetryzator to pasywne urządzenie, co oznacza, że nie wymaga zasilania i nie wzmacnia sygnału. Jego głównym zadaniem jest dopasowanie impedancji falowej anteny (która zazwyczaj wynosi 300 Ω) do impedancji kabla koncentrycznego (standardowo 75 Ω). To pierwsze, kluczowe zadanie. Drugą, równie ważną funkcją jest transformacja sygnału z linii symetrycznej – czyli dipola antenowego, który ma dwa identyczne ramiona – na linię niesymetryczną, jaką jest kabel koncentryczny. Bez tego dopasowania i transformacji, sygnał ulegałby znacznym stratom i zakłóceniom już na wejściu do kabla. Dla stabilnego odbioru cyfrowej telewizji naziemnej DVB-T2/HEVC, gdzie jakość sygnału jest priorytetem, symetryzator jest absolutnie niezbędny. Jak podaje Dipol.com.pl, symetryzator SA IV-V jest przeznaczony właśnie do anten UHF, czyli tych najczęściej używanych do odbioru DVB-T2.Problem niedopasowania: co się dzieje z sygnałem bez symetryzatora?
Brak symetryzatora lub jego niewłaściwe podłączenie to prosta droga do problemów z odbiorem. Kiedy impedancje anteny i kabla nie są dopasowane, dochodzi do zjawiska niedopasowania impedancji. Skutkuje to odbiciami sygnału, które zamiast płynąć w całości do telewizora, wracają do anteny, osłabiając jego jakość. W efekcie, na ekranie telewizora pojawia się charakterystyczna "pikseloza", obraz może się zacinać, a w skrajnych przypadkach – zwłaszcza przy słabszym sygnale – całkowicie zanika. To tak, jakby próbować przelać wodę z szerokiego wiadra do wąskiej rurki bez odpowiedniego lejka – większość wody po prostu się rozleje.

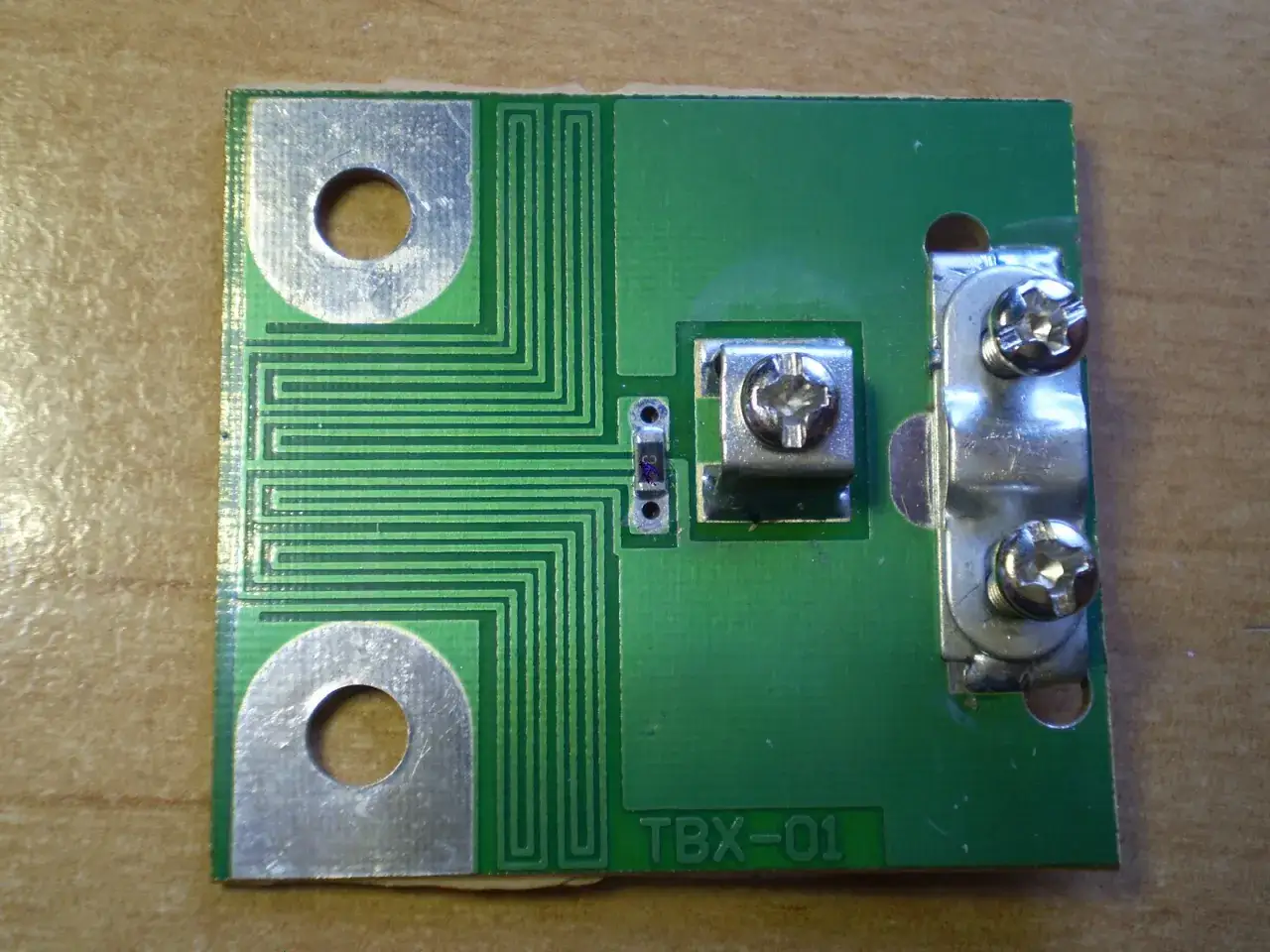

Symetryzator czy wzmacniacz? Poznaj kluczowe różnice i zdecyduj, czego naprawdę potrzebujesz
To pytanie słyszę bardzo często i muszę przyznać, że panuje tu sporo nieporozumień. Zarówno symetryzator, jak i wzmacniacz wpływają na sygnał antenowy, ale ich zadania są zupełnie inne. Kluczowe jest zrozumienie tych różnic, aby nie popełnić błędu i nie zainwestować w niewłaściwe urządzenie, które zamiast pomóc, może pogorszyć sytuację.
Zadanie symetryzatora: dopasowanie impedancji 300 Ω do 75 Ω
Jak już wspomniałem, symetryzator to urządzenie pasywne, które nie wymaga zasilania. Jego rola polega wyłącznie na dopasowaniu impedancji falowej anteny (300 Ω) do impedancji kabla koncentrycznego (75 Ω) oraz na transformacji sygnału. Dlaczego to takie ważne? Ponieważ efektywne przesyłanie sygnału z anteny do telewizora wymaga, aby te impedancje były zgodne. Brak dopasowania prowadzi do strat sygnału i powstawania zakłóceń, co negatywnie wpływa na jakość odbioru. Symetryzator działa tu jak "most" łączący dwa różne światy, zapewniając płynny przepływ informacji bez ich utraty.
Rola wzmacniacza: kiedy sygnał jest za słaby i trzeba go "podbić"
Wzmacniacz to zupełnie inna bajka. Jest to urządzenie aktywne, co oznacza, że wymaga zasilania (najczęściej 12V, dostarczanego przez zasilacz antenowy lub bezpośrednio z telewizora/dekodera). Jego głównym celem jest zwiększenie mocy sygnału, gdy jest on zbyt słaby. Kiedy to się dzieje? Zazwyczaj, gdy znajdujemy się w dużej odległości od nadajnika (powyżej 40-50 km) lub gdy na drodze sygnału stoją znaczne przeszkody terenowe, takie jak góry czy wysokie budynki. Wzmacniacz ma za zadanie "podbić" sygnał do poziomu, który pozwoli telewizorowi na jego prawidłowe przetworzenie.
Złota zasada instalatora: kiedy wystarczy sam symetryzator (do 30 km od nadajnika)?
Moja "złota zasada instalatora" jest prosta: zawsze zaczynaj od symetryzatora. Jeśli mieszkasz w odległości do 20-30 km od nadajnika, w większości przypadków sam symetryzator w zupełności wystarczy. Dlaczego? Ponieważ jego zadaniem jest optymalizacja sygnału, a nie jego wzmocnienie. Wzmocnienie sygnału, który już jest wystarczająco mocny, może prowadzić do jego przesterowania, co jest równie szkodliwe jak sygnał zbyt słaby. Przesterowany sygnał może skutkować pogorszeniem jakości obrazu, a nawet całkowitym brakiem odbioru, ponieważ odbiornik nie jest w stanie go prawidłowo zinterpretować.
Czy można łączyć wzmacniacz z symetryzatorem?
Absolutnie tak, i w wielu przypadkach jest to wręcz wskazane! Symetryzator i wzmacniacz nie są urządzeniami, które się wykluczają. Wręcz przeciwnie, często działają komplementarnie. Wyobraź sobie sytuację, w której mieszkasz daleko od nadajnika (powyżej wspomnianych 30 km), a sygnał jest zarówno słaby, jak i wymaga dopasowania impedancji. W takim scenariuszu najpierw instalujemy symetryzator, aby zapewnić optymalne warunki przesyłu sygnału z anteny do kabla, a dopiero potem, za symetryzatorem, montujemy wzmacniacz, który "podniesie" już dopasowany sygnał do odpowiedniego poziomu. To optymalne rozwiązanie, które łączy zalety obu urządzeń, zapewniając najlepszą możliwą jakość odbioru.
Jak wybrać odpowiedni symetryzator? Przewodnik po oznaczeniach i typach
Wybór odpowiedniego symetryzatora to klucz do sukcesu całej instalacji. Nie każdy symetryzator pasuje do każdej anteny czy każdego pasma częstotliwości. Ważne jest, aby dopasować go do specyfiki pracy naszej anteny i rodzaju sygnału, który chcemy odbierać. Poniżej przedstawiam tabelę i omówienie najpopularniejszych typów.
| Typ symetryzatora | Zastosowanie | Kanały / Pasmo | Dodatkowe informacje |
|---|---|---|---|
| SA IV-V | Anteny UHF (DVB-T2/HEVC) | K21-48/69 | Najpopularniejszy do odbioru telewizji cyfrowej |
| SA I-V | Anteny Combo (VHF+UHF) | K1-69 | Do odbioru MUX-8 oraz DVB-T2 |
| FM | Anteny radiowe | 88-108 MHz | Zapewnia czysty odbiór stacji radiowych |
Symetryzator do anteny DVB-T2 (UHF): na jakie kanały (K21-48) zwrócić uwagę?
Najczęściej spotykanym symetryzatorem w Polsce jest typ SA IV-V. Jest on przeznaczony do anten UHF (Ultra High Frequency), które są standardem dla odbioru cyfrowej telewizji naziemnej DVB-T2/HEVC. Ten typ symetryzatora pracuje w zakresie kanałów od 21 do 48 (a historycznie do 69), co idealnie odpowiada pasmu, w którym nadawane są multipleksy DVB-T2. Jeśli Twoja antena służy wyłącznie do odbioru telewizji cyfrowej i nie interesuje Cię MUX-8, to właśnie ten symetryzator będzie dla Ciebie odpowiedni.
Symetryzator do anteny Combo (VHF/UHF): klucz do odbioru MUX-8
Jeśli planujesz odbierać nie tylko DVB-T2, ale także MUX-8, który nadawany jest w paśmie VHF (Very High Frequency), potrzebujesz anteny combo (VHF+UHF) i co za tym idzie – symetryzatora szerokopasmowego typu SA I-V. Ten symetryzator obejmuje znacznie szerszy zakres kanałów, od 1 do 69, co pozwala na jednoczesny odbiór sygnałów z obu pasm. Jego wszechstronność sprawia, że jest to idealne rozwiązanie dla tych, którzy chcą mieć pełny dostęp do wszystkich dostępnych multipleksów naziemnych.
Symetryzator do anteny radiowej (FM): jak zapewnić czysty dźwięk?
Nie tylko telewizja cyfrowa korzysta z symetryzatorów. Jeśli zależy Ci na czystym i stabilnym odbiorze stacji radiowych FM, powinieneś zainwestować w symetryzator dedykowany pasmu FM (88-108 MHz). Podobnie jak w przypadku telewizji, symetryzator do anteny radiowej eliminuje szumy i zakłócenia, zapewniając optymalne dopasowanie impedancji i transformację sygnału, co przekłada się na znacznie lepszą jakość dźwięku.
Filtr LTE/5G w symetryzatorze: czy warto w niego zainwestować w Twojej lokalizacji?
W dobie dynamicznego rozwoju sieci komórkowych, coraz częściej spotykamy się z zakłóceniami sygnału telewizyjnego pochodzącymi od nadajników LTE/5G. Nowoczesne symetryzatory, zwłaszcza te przeznaczone do DVB-T2, często mają wbudowane filtry LTE/5G. Chronią one sygnał telewizyjny przed interferencjami z sieci komórkowych, które mogą powodować "pikselozę" lub zaniki obrazu. Jeśli mieszkasz w pobliżu stacji bazowej telefonii komórkowej lub doświadczasz niewytłumaczalnych problemów z odbiorem, zdecydowanie warto rozważyć zakup symetryzatora z takim filtrem. To niewielki koszt, który może znacząco poprawić komfort oglądania.
Montaż krok po kroku: jak prawidłowo podłączyć symetryzator w puszce antenowej?
Prawidłowy montaż symetryzatora jest równie ważny, jak jego dobór. Nawet najlepsze urządzenie nie spełni swojej funkcji, jeśli zostanie źle podłączone. Precyzja i dbałość o szczegóły to klucz do długotrwałej i bezproblemowej pracy całej instalacji. Poniżej przedstawiam instrukcję, która pomoże Ci uniknąć typowych błędów.
Przygotowanie kabla koncentrycznego: jak poprawnie zdjąć izolację?
Pierwszym krokiem jest staranne przygotowanie kabla koncentrycznego. Należy zdjąć zewnętrzną izolację na długości około 1,5-2 cm, odsłaniając oplot (ekran). Następnie, oplot ten należy delikatnie odwinąć i ułożyć wzdłuż kabla. Kolejnym etapem jest odizolowanie żyły głównej (gorącej) na długości około 0,5 cm. Niezwykle ważne jest, aby oplot nie stykał się z żyłą główną. Jakiekolwiek zwarcie w tym miejscu spowoduje brak sygnału lub poważne zakłócenia. Użyj ostrego nożyka lub specjalnego ściągacza do izolacji, aby wykonać tę czynność precyzyjnie i bez uszkodzenia przewodów.
Schemat podłączenia: gdzie przykręcić żyłę główną, a gdzie oplot kabla?

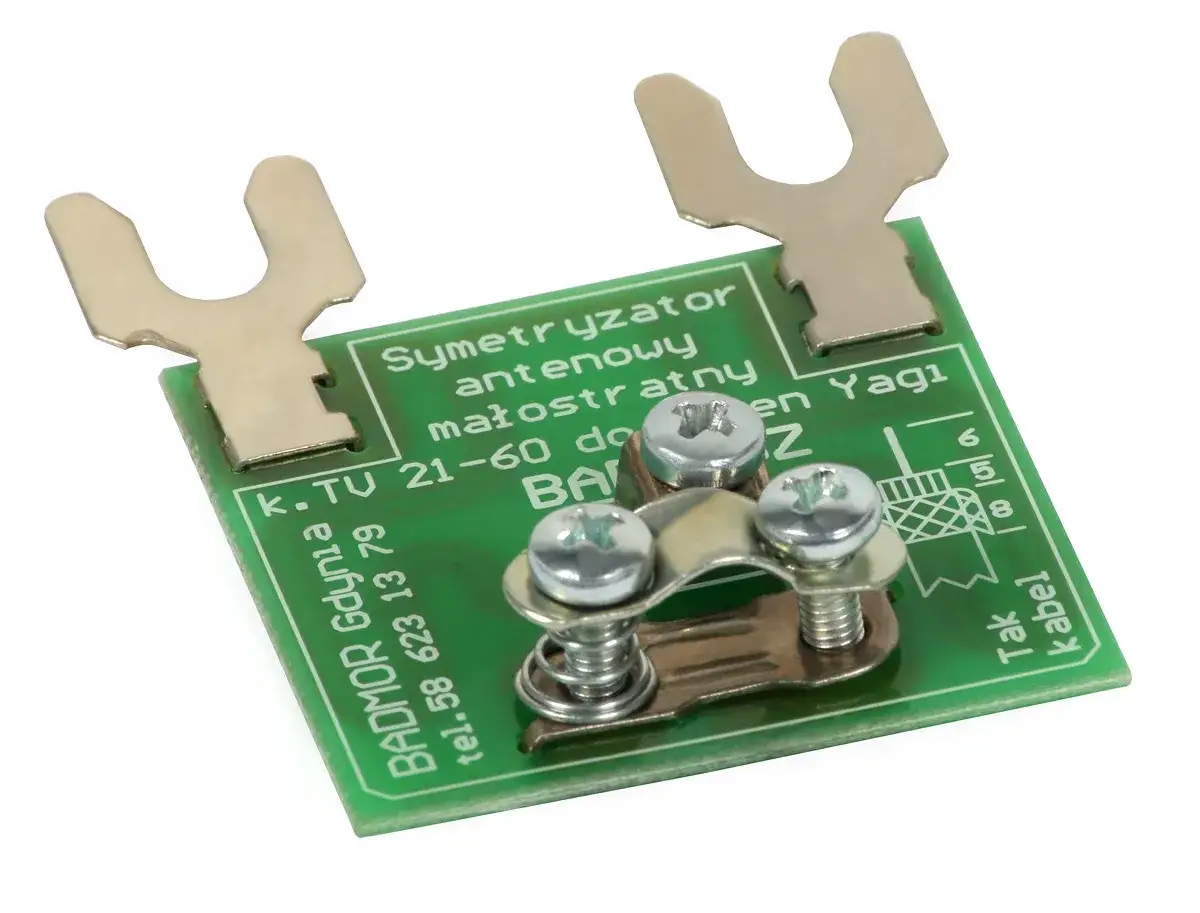

Gdy kabel jest już przygotowany, możemy przystąpić do podłączenia go do symetryzatora. Na płytce symetryzatora znajdziesz zazwyczaj trzy zaciski: dwa z nich są przeznaczone do podłączenia ramion dipola antenowego, a trzeci, często oznaczony jako "masa" lub "ekran", do podłączenia oplotu kabla koncentrycznego. Przewód centralny (żyłę gorącą) kabla koncentrycznego należy przykręcić do jednego z zacisków symetryzatora, które są połączone z ramionami dipola. Oplot (ekran) kabla koncentrycznego przykręcamy do zacisku "masy". Pozostały zacisk symetryzatora, który również jest połączony z dipolem, pozostaje wolny lub jest połączony z drugim ramieniem dipola, w zależności od konstrukcji anteny. Upewnij się, że wszystkie połączenia są solidne i dobrze dokręcone, aby uniknąć luźnych styków.
Zabezpieczenie połączenia przed wilgocią – klucz do wieloletniej pracy
Symetryzator, zwłaszcza ten montowany w puszce antenowej na zewnątrz, jest narażony na działanie warunków atmosferycznych. Wilgoć i korozja to jego najwięksi wrogowie. Aby zapewnić długotrwałą i bezproblemową pracę, koniecznie zabezpiecz wszystkie połączenia przed wilgocią. Użyj do tego celu odpowiednich uszczelek w puszce antenowej, a dodatkowo możesz zastosować taśmę izolacyjną lub specjalne pasty silikonowe do zabezpieczenia styków. Upewnij się, że puszka jest szczelnie zamknięta. To małe działanie profilaktyczne może oszczędzić Ci wielu problemów i konieczności wymiany symetryzatora po kilku miesiącach.
Najczęstsze błędy i problemy z odbiorem – jak ich uniknąć?
Nawet z najlepszym sprzętem i wiedzą, łatwo popełnić błędy, które mogą zniweczyć cały wysiłek. Poniżej przedstawiam najczęstsze pułapki, na które sam wielokrotnie natykałem się w swojej praktyce, i podpowiadam, jak ich unikać.
Błąd nr 1: Zastosowanie wzmacniacza, gdy sygnał jest zbyt silny
To jeden z najczęstszych błędów, wynikający z błędnego przekonania, że "więcej znaczy lepiej". Jeśli mieszkasz blisko nadajnika, a sygnał jest już wystarczająco mocny, dodanie wzmacniacza może prowadzić do przesterowania odbiornika. Zamiast poprawić jakość, obraz może się pogorszyć, pojawią się zakłócenia, a nawet całkowity brak odbioru. Telewizor lub dekoder po prostu nie poradzi sobie z nadmiernie "napompowanym" sygnałem. W takich sytuacjach, jak już wspomniałem, symetryzator jest często wystarczający, a wzmacniacz jest zbędny i szkodliwy.
Błąd nr 2: Niewłaściwy dobór symetryzatora do pasma anteny
Kolejny powszechny błąd to użycie symetryzatora przeznaczonego do innego pasma częstotliwości niż to, w którym pracuje antena. Na przykład, zastosowanie symetryzatora UHF do anteny przeznaczonej do odbioru MUX-8 (pasmo VHF) lub odwrotnie. Skutkiem będzie słaby odbiór lub jego całkowity brak dla niektórych kanałów. Zawsze upewnij się, że typ symetryzatora (np. SA IV-V, SA I-V, FM) jest zgodny z pasmem pracy Twojej anteny i sygnałami, które chcesz odbierać.
Przeczytaj również: Objawy uszkodzonej płytki w antenie – jak rozpoznać problem z sygnałem
Błąd nr 3: Niedbały montaż i luźne styki w puszce antenowej
Nawet najlepszy symetryzator, idealnie dobrany do pasma, nie zadziała prawidłowo, jeśli montaż jest niedbały. Luźne styki, słabo przykręcone przewody, przypadkowe zwarcie oplotu z żyłą główną – to wszystko może prowadzić do niestabilnego sygnału, sporadycznych zakłóceń, a nawet całkowitego braku odbioru. Dodatkowo, brak odpowiedniego zabezpieczenia przed wilgocią spowoduje korozję styków i szybkie uszkodzenie urządzenia. Poświęć kilka dodatkowych minut na precyzyjny montaż i szczelne zamknięcie puszki, a zaoszczędzisz sobie wielu nerwów i potencjalnych kosztów w przyszłości.
