Serwomechanizm – precyzyjna kontrola ruchu w Twoich projektach
- Serwomechanizm to zamknięty układ wykonawczy precyzyjnie kontrolujący położenie, prędkość lub przyspieszenie.
- Działanie opiera się na sprzężeniu zwrotnym, porównującym pozycję zadaną z aktualną i korygującym różnice.
- Składa się z silnika, przekładni, czujnika położenia oraz układu sterującego.
- Sterowanie odbywa się najczęściej za pomocą sygnału PWM, gdzie szerokość impulsu określa pozycję.
- Kluczowe parametry to moment obrotowy, prędkość, napięcie zasilania, wymiary i waga.
- Znajduje zastosowanie w modelarstwie RC, robotyce, automatyce przemysłowej i druku 3D.
Czym jest serwomechanizm i dlaczego zrewolucjonizował precyzyjny ruch?
W świecie technologii, gdzie precyzja i powtarzalność ruchu są kluczowe, serwomechanizm stał się prawdziwym game changerem. To nie jest zwykły silnik, który po prostu się kręci. To zamknięty układ wykonawczy, który na podstawie sygnału wejściowego precyzyjnie kontroluje swoje położenie, prędkość lub przyspieszenie. Wyobraź sobie, że masz do wykonania zadanie wymagające niezwykłej dokładności – na przykład ustawienie ramienia robota w dokładnie tej samej pozycji za każdym razem, niezależnie od obciążenia. Właśnie do takich wyzwań stworzono serwomechanizmy, które zrewolucjonizowały wiele dziedzin, od modelarstwa po zaawansowaną robotykę przemysłową.
Definicja dla początkujących: Twój osobisty "sługa" do precyzyjnych zadań
Dla mnie serwomechanizm to trochę jak bardzo posłuszny i niezwykle precyzyjny pomocnik. Działa jak Twój osobisty "sługa", który wykonuje zadania z niezwykłą dokładnością. Kiedy wydajesz mu polecenie, na przykład "ustaw się pod kątem 45 stopni", on nie tylko to zrobi, ale będzie też stale sprawdzał, czy zadanie zostało wykonane prawidłowo i czy pod wpływem zewnętrznych sił nie zmienił swojej pozycji. Jeśli coś go "pchnie", natychmiast skoryguje swoje położenie, aby wrócić do zadanej wartości. Ta zdolność do utrzymywania pozycji pod obciążeniem, bez względu na zakłócenia, jest tym, co wyróżnia serwo i czyni je tak cennym narzędziem w wielu projektach.
Klucz do precyzji: na czym polega magia sprzężenia zwrotnego?
Sercem każdego serwomechanizmu jest zasada sprzężenia zwrotnego. To właśnie ona odróżnia serwo od zwykłego silnika, który po prostu obraca się po podaniu napięcia, bez wiedzy o swojej aktualnej pozycji. W serwomechanizmie system stale porównuje aktualną pozycję (mierzoną przez wbudowany czujnik) z pozycją zadaną (którą mu "mówimy" za pomocą sygnału sterującego). Jeśli istnieje jakakolwiek różnica, czyli błąd, układ sterujący natychmiast wysyła sygnał do silnika, aby skorygował odchylenie. To trochę jak próba utrzymania ramienia w określonej pozycji – Twój mózg (układ sterujący) ciągle sprawdza, gdzie jest Twoje ramię (czujnik położenia) i jeśli się poruszy, wysyła sygnały do mięśni (silnik), aby je poprawić. Dzięki temu serwo "czuje" i "poprawia" swój ruch w czasie rzeczywistym, zapewniając niezrównaną precyzję.
Gdzie spotkasz serwomechanizmy? Od zabawek po zaawansowany przemysł
Gdy tylko zaczniesz zwracać uwagę, zauważysz, że serwomechanizmy są praktycznie wszędzie, gdzie wymagana jest precyzja ruchu. Ich wszechobecność wynika z ich niezawodności i zdolności do precyzyjnego pozycjonowania. Oto kilka głównych obszarów, w których odgrywają kluczową rolę:
- Modelarstwo RC: To chyba najbardziej znane zastosowanie. Serwomechanizmy sterują powierzchniami sterowymi w samolotach, kierują kołami w samochodach zdalnie sterowanych i kontrolują ruchy w łodziach. Bez nich precyzyjne manewrowanie modelami byłoby niemożliwe.
- Robotyka i projekty hobbystyczne (np. Arduino): W robotyce serwa są podstawą. Używane są do budowy ramion robotycznych, robotów kroczących, manipulatorów, a także w wielu projektach DIY opartych na platformach takich jak Arduino, gdzie liczy się kontrolowany i powtarzalny ruch.
- Automatyka przemysłowa: W przemyśle serwomechanizmy stanowią kręgosłup wielu maszyn. Znajdziesz je w maszynach CNC, gdzie precyzyjnie pozycjonują narzędzia, na liniach produkcyjnych do precyzyjnego montażu, w systemach pakujących i etykieciarkach, gdzie każdy ruch musi być idealnie zsynchronizowany.
- Drukarki 3D, drony i inne urządzenia: W drukarkach 3D odpowiadają za precyzyjne pozycjonowanie głowic drukujących. W dronach mogą sterować gimbalami kamer, zapewniając stabilne ujęcia. Nawet w niektórych urządzeniach domowych, gdzie potrzebny jest kontrolowany ruch, można je spotkać.
Ta różnorodność zastosowań pokazuje, jak kluczową rolę odgrywają serwomechanizmy w dzisiejszym świecie, umożliwiając realizację złożonych i precyzyjnych zadań.
Jak działa serwomechanizm? Anatomia precyzyjnego ruchu krok po kroku
Aby w pełni zrozumieć, jak serwomechanizm osiąga taką precyzję, warto zajrzeć do jego wnętrza i poznać rolę każdego z komponentów. To fascynujące, jak te cztery kluczowe elementy współpracują, aby przekształcić prosty sygnał elektryczny w precyzyjny ruch mechaniczny.
Co kryje się w środku? Omówienie 4 kluczowych komponentów
Każdy serwomechanizm, niezależnie od rozmiaru czy przeznaczenia, składa się z czterech podstawowych części, które pracują w synergii:
- Silnik: To serce serwomechanizmu, element wykonawczy generujący ruch. Najczęściej jest to silnik prądu stałego (DC), który może być szczotkowy (bardziej powszechny i tańszy) lub bezszczotkowy (BLDC), oferujący wyższą wydajność i trwałość. Jego zadaniem jest obracanie wału wyjściowego serwa.
- Przekładnia: Zestaw kół zębatych, który jest bezpośrednio połączony z silnikiem. Jej głównym zadaniem jest redukcja prędkości obrotowej silnika, a co za tym idzie, zwiększenie jego momentu obrotowego (siły). Dzięki przekładni nawet mały silnik może generować znaczną siłę, co jest kluczowe dla zdolności serwa do utrzymywania pozycji pod obciążeniem.
- Czujnik położenia: Ten komponent dostarcza informacji zwrotnej o aktualnej pozycji wału wyjściowego serwa. W prostszych modelach zazwyczaj jest to potencjometr, który mierzy kąt obrotu. W bardziej zaawansowanych serwach stosuje się enkodery (optyczne lub magnetyczne), które oferują znacznie wyższą precyzję i rozdzielczość pomiaru.
- Układ sterujący (sterownik): To "mózg" serwomechanizmu. Jest to elektronika, która nieustannie porównuje sygnał zadany (czyli pozycję, którą chcemy osiągnąć) z sygnałem z czujnika położenia (czyli aktualną pozycją). Na podstawie tej różnicy układ sterujący wysyła odpowiednie sygnały do silnika, aby skorygować jego położenie i doprowadzić do zgodności z zadaną wartością.
Od sygnału do ruchu: jak serwo "rozumie", co ma zrobić?

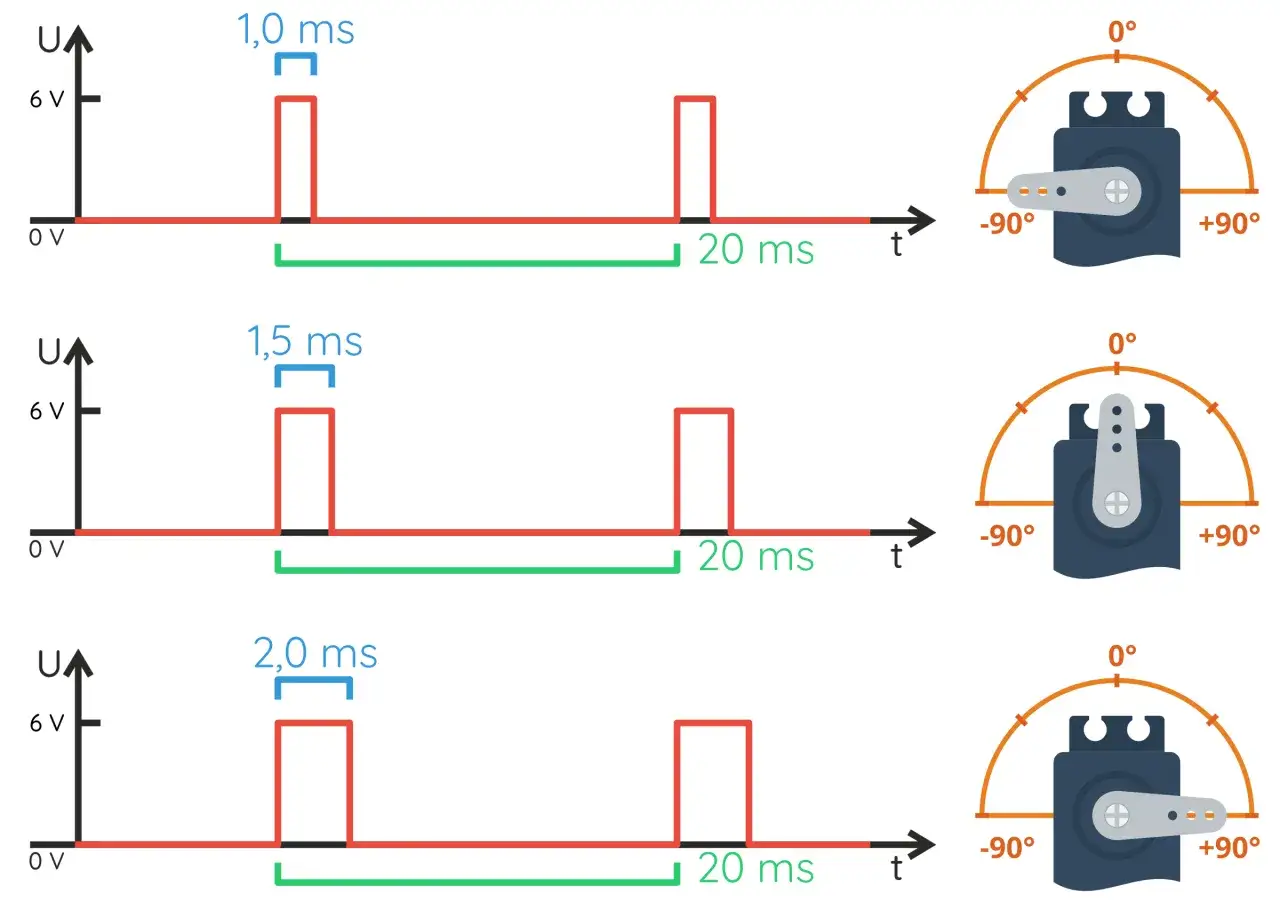

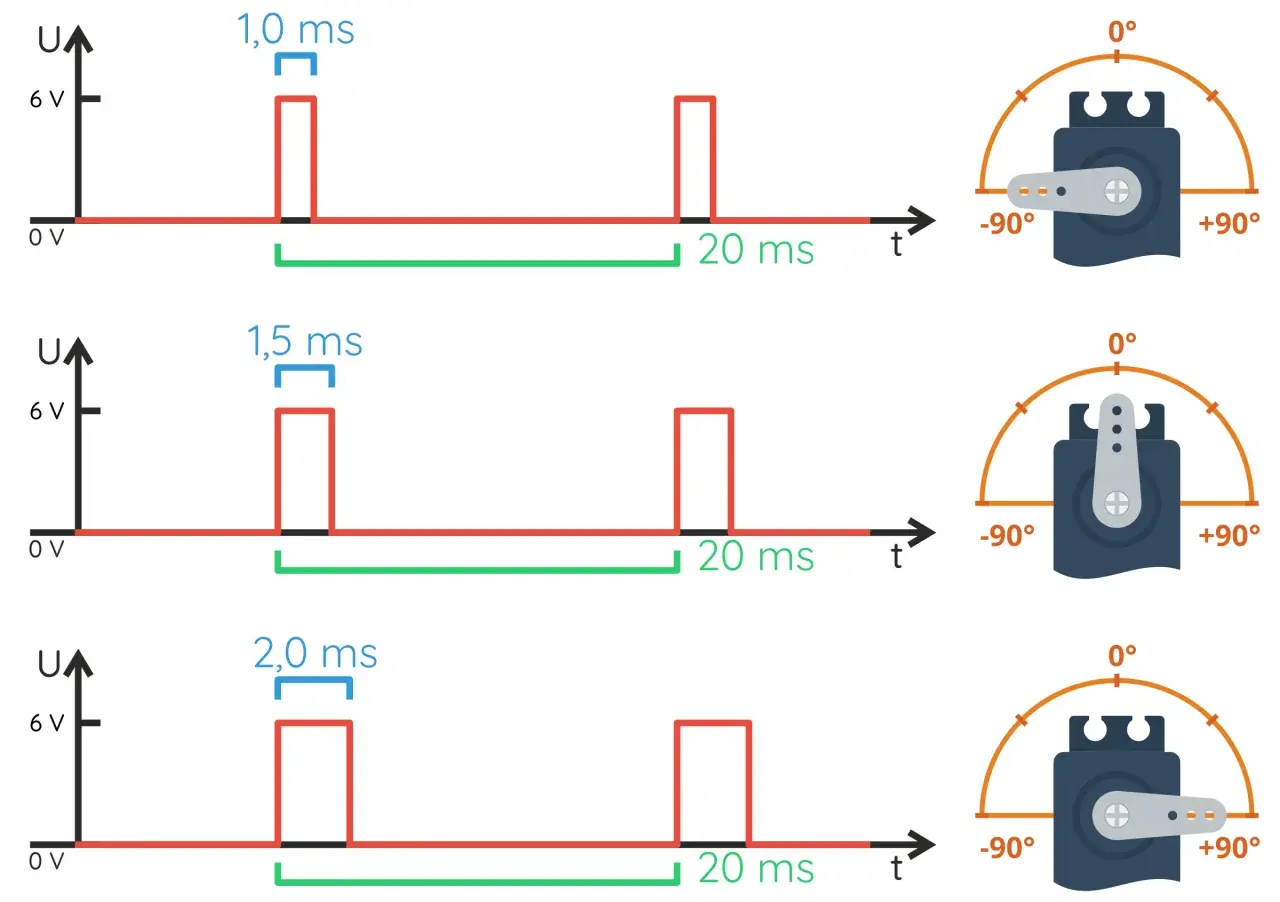

Komunikacja z serwomechanizmem odbywa się najczęściej za pomocą sygnału PWM (Pulse Width Modulation), czyli modulacji szerokości impulsu. To trochę jak język, którym "mówimy" do serwa, jaką pozycję ma zająć. Standardowo, serwo oczekuje impulsów o częstotliwości 50 Hz, co oznacza, że impuls pojawia się co 20 milisekund. Kluczowa jest tutaj szerokość tego impulsu:
- Impuls o szerokości około 1 milisekundy (1 ms) zazwyczaj ustawia serwo w jednej skrajnej pozycji (np. 0 stopni).
- Impuls o szerokości około 1.5 milisekundy (1.5 ms) ustawia serwo w pozycji środkowej (np. 90 stopni).
- Impuls o szerokości około 2 milisekund (2 ms) ustawia serwo w drugiej skrajnej pozycji (np. 180 stopni).
Zmieniając szerokość impulsu między 1 ms a 2 ms, możemy płynnie sterować pozycją kątową wału serwa w całym jego zakresie ruchu. To właśnie ta prostota i precyzja sterowania sprawiają, że PWM jest tak popularną metodą w kontroli serwomechanizmów.
Rola przekładni: dlaczego mały silnik może tak wiele?
Przekładnia to niedoceniany bohater w konstrukcji serwomechanizmu. To dzięki niej, nawet niewielki silnik prądu stałego jest w stanie generować znaczny moment obrotowy, który pozwala serwu utrzymać pozycję pod obciążeniem lub poruszać ciężkimi elementami. Przekładnia działa na zasadzie redukcji prędkości obrotowej silnika. Kiedy małe koło zębate silnika napędza większe koło, prędkość obrotowa maleje, ale jednocześnie moment obrotowy wzrasta. To zjawisko znane z fizyki, które pozwala nam, na przykład, podnosić ciężkie przedmioty za pomocą dźwigni. W serwie przekładnia jest kluczowa nie tylko dla siły, ale także dla precyzji, ponieważ zmniejsza prędkość ruchu, ułatwiając dokładne pozycjonowanie. Bez dobrze zaprojektowanej przekładni, serwo byłoby jedynie szybkim, ale słabym silnikiem, niezdolnym do realizacji precyzyjnych zadań.
Kluczowe parametry, które musisz znać przed wyborem serwa do projektu
Wybór odpowiedniego serwomechanizmu to podstawa sukcesu każdego projektu. Zbyt słabe serwo nie sprosta zadaniu, a zbyt mocne może być niepotrzebnie drogie i duże. Aby uniknąć frustracji i marnowania zasobów, zawsze zwracam uwagę na kilka kluczowych parametrów. Poniżej przedstawiam ich krótkie podsumowanie, a następnie szczegółowo omówię każdy z nich:
| Parametr | Jednostka | Znaczenie |
|---|---|---|
| Moment obrotowy | kg·cm lub N·m | Określa siłę serwa, czyli maksymalny moment, jaki może wygenerować. |
| Prędkość | s/60° | Czas potrzebny na obrót wału o 60 stopni; wpływa na responsywność. |
| Napięcie zasilania | V (Wolty) | Zakres napięć, przy których serwo działa poprawnie i z optymalną wydajnością. |
| Materiał zębatek | Plastik, Metal, Tytan | Wpływa na trwałość, odporność na uszkodzenia i wagę serwa. |
Moment obrotowy (kg·cm): jak ocenić realną siłę serwomechanizmu?
Moment obrotowy (torque) to prawdopodobnie najważniejszy parametr, który określa realną "siłę" serwomechanizmu. Wyrażany jest najczęściej w kilogramach na centymetr (kg·cm) lub niutonometrach (N·m). Co to oznacza w praktyce? Jeśli serwo ma moment obrotowy 10 kg·cm, oznacza to, że jest w stanie podnieść ciężar 10 kilogramów na ramieniu o długości 1 centymetra. Im większa ta wartość, tym silniejsze serwo. Przy doborze serwa do projektu muszę zawsze dokładnie oszacować maksymalne obciążenie, z jakim będzie musiało się zmierzyć. Zbyt mały moment obrotowy spowoduje, że serwo nie będzie w stanie wykonać zadania, będzie się przegrzewać, a w konsekwencji może ulec uszkodzeniu. Zawsze doradzam, aby wybrać serwo z pewnym zapasem mocy, aby uniknąć przeciążenia i zapewnić stabilną pracę.
Prędkość (s/60°): czy szybkość zawsze jest najważniejsza?
Prędkość serwa jest wyrażana w sekundach na 60 stopni (s/60°). Parametr ten informuje nas, jak szybko wał serwa jest w stanie obrócić się o kąt 60 stopni. Im niższa wartość, tym serwo jest szybsze. W niektórych zastosowaniach, takich jak drony wyścigowe czy szybkie roboty, gdzie liczy się błyskawiczna reakcja na sygnały sterujące, wysoka prędkość jest absolutnie kluczowa. Jednak nie zawsze szybkość jest najważniejsza. W projektach wymagających bardzo precyzyjnego pozycjonowania, na przykład w ramionach robotycznych do delikatnych operacji, czy w mechanizmach wykonujących wolne, kontrolowane ruchy, większą wagę może mieć precyzja i stabilność utrzymania pozycji niż sama prędkość. Zbyt szybkie serwo w takim przypadku może nawet utrudniać precyzyjne ustawienie.
Napięcie zasilania: jak wpływa na wydajność i czy można je zmieniać?
Napięcie zasilania ma bezpośredni wpływ na wydajność serwomechanizmu. Zazwyczaj wyższe napięcie, w granicach specyfikacji producenta, przekłada się na większy moment obrotowy i/lub wyższą prędkość. Ważne jest, aby zawsze zasilać serwo napięciem zgodnym z jego specyfikacją. Podanie zbyt wysokiego napięcia może trwale uszkodzić elektronikę serwa, natomiast zbyt niskie napięcie spowoduje, że serwo nie będzie działać z pełną mocą, będzie wolniejsze i słabsze. Warto zwrócić uwagę na serwa oznaczone jako "HV" (High Voltage), które są przystosowane do pracy z wyższym napięciem (np. 7.4V zamiast standardowych 4.8-6V), co często pozwala uzyskać z nich maksymalną wydajność.
Wymiary, waga i materiał zębatek (metal vs. plastik): kiedy ma to krytyczne znaczenie?
Choć często pomijane, wymiary i waga serwa mogą mieć krytyczne znaczenie, zwłaszcza w projektach o ograniczonej przestrzeni lub ścisłych limitach wagowych, takich jak małe roboty mobilne, drony czy miniaturowe modele RC. Zawsze muszę upewnić się, że wybrane serwo fizycznie zmieści się w dostępnym miejscu i nie przekroczy limitu wagi, który mógłby negatywnie wpłynąć na osiągi projektu.
Kolejnym istotnym aspektem jest materiał, z którego wykonane są zębatki w przekładni serwa:
- Zębatki plastikowe: Są lżejsze, tańsze i cichsze. Doskonale sprawdzają się w zastosowaniach, gdzie obciążenia są niewielkie, a budżet ograniczony. Są jednak mniej wytrzymałe i podatne na uszkodzenia mechaniczne, zwłaszcza przy nagłych uderzeniach.
- Zębatki metalowe: Są cięższe i droższe, ale za to znacznie bardziej wytrzymałe i odporne na duże obciążenia oraz wstrząsy. Warto w nie zainwestować w projektach, gdzie serwo będzie narażone na znaczne siły, uderzenia (np. w robotach bojowych, dużych modelach RC) lub gdy niezawodność jest priorytetem.
Wybór materiału zębatek to kompromis między kosztem, wagą a trwałością, który zawsze dostosowuję do specyfiki danego projektu.
Serwo analogowe czy cyfrowe? Bitwa technologii, która zdecyduje o Twoim projekcie
Decyzja między serwem analogowym a cyfrowym to jeden z kluczowych wyborów, który może znacząco wpłynąć na wydajność i precyzję Twojego projektu. Choć z zewnątrz wyglądają podobnie, ich wewnętrzna budowa i sposób działania różnią się diametralnie, co przekłada się na zupełnie inne charakterystyki pracy.
Serwa analogowe: sprawdzona klasyka dla mniej wymagających zastosowań
Serwa analogowe to starsza, ale wciąż popularna technologia. Są to prostsze konstrukcyjnie i zazwyczaj tańsze urządzenia. Ich główną zaletą jest niska cena i prostota, co czyni je dobrym wyborem dla początkujących lub w projektach, które nie wymagają ekstremalnej precyzji czy szybkości. Jednak mają swoje ograniczenia: są mniej precyzyjne, reagują wolniej na zmiany sygnału sterującego i mają słabszą zdolność do utrzymywania pozycji pod obciążeniem. Impulsy sterujące są przetwarzane na bieżąco, co oznacza, że serwo koryguje swoją pozycję z częstotliwością sygnału PWM (zazwyczaj 50 Hz). W prostych modelach RC, zabawkach czy projektach hobbystycznych, gdzie niewielkie drgania czy minimalne odchylenia od zadanej pozycji nie są krytyczne, serwa analogowe są wciąż wystarczającym i ekonomicznym rozwiązaniem.
Przeczytaj również: Efektywność energetyczna w budownictwie: dlaczego nowoczesna technika instalacyjna staje się coraz ważniejsza
Serwa cyfrowe: kiedy warto dopłacić za precyzję, szybkość i siłę trzymania?
Serwa cyfrowe to ewolucja technologii, która wprowadziła do serwomechanizmów mikrokontroler. To właśnie on jest kluczową różnicą. Mikrokontroler w serwie cyfrowym analizuje sygna
