Prąd przemienny to podstawowy sposób zasilania większości domów, biur i instalacji technicznych, ale jego działanie bywa mylone z prostą „zmianą kierunku” bez głębszego sensu fizycznego. W tym artykule pokazuję, jak naprawdę działa taki przebieg, co oznacza napięcie skuteczne i częstotliwość, dlaczego sieć energetyczna opiera się właśnie na tym rozwiązaniu oraz na co patrzeć przy sprzęcie i instalacji. To temat praktyczny, bo od tych parametrów zależy zarówno bezpieczeństwo, jak i poprawna praca urządzeń.
Najważniejsze fakty o tym zjawisku w jednym miejscu
- W Polsce standardem sieci domowej jest 230 V i 50 Hz, czyli napięcie zmieniające się 50 razy na sekundę.
- W opisie technicznym najważniejsze jest napięcie skuteczne, bo to ono najlepiej pokazuje realny efekt energetyczny.
- Ten rodzaj zasilania łatwo transformować, dlatego dobrze sprawdza się w przesyle energii na duże odległości.
- Wiele urządzeń końcowych i tak zamienia go na prąd stały, bo elektronika zwykle pracuje stabilniej na DC.
- Najczęstszy błąd to mylenie wartości skutecznej z wartością szczytową oraz ignorowanie częstotliwości na tabliczce znamionowej.
Jak rozumieć zmienny kierunek przepływu ładunków
W tym zjawisku nie chodzi o chaotyczne „migotanie” energii, tylko o okresową zmianę kierunku przepływu ładunków. W typowej sinusoidzie napięcie rośnie, spada do zera, zmienia znak i powtarza cykl w drugą stronę. Dla użytkownika ważne jest to, że prąd nie ma jednego, stałego zwrotu jak w baterii, tylko porusza się w rytmie wyznaczonym przez źródło zasilania.
W przewodnikach metalicznych elektrony nie „płyną” daleko w jedną stronę, lecz wykonują ruch oscylacyjny wokół średniego położenia. To częsty punkt nieporozumień: w potocznym opisie mówi się o przepływie prądu, ale fizycznie nośniki ładunku głównie drgają tam i z powrotem. Dla obwodu elektrycznego liczy się jednak efekt netto, czyli zmiana napięcia i natężenia w czasie.
Taki przebieg opisuje się kilkoma pojęciami: okresem, czyli czasem jednego pełnego cyklu, częstotliwością, czyli liczbą cykli na sekundę, oraz amplitudą, czyli wartością maksymalną. Jeśli te trzy parametry są jasne, reszta opisu przestaje być abstrakcją. Żeby zobaczyć, jak przekłada się to na parametry sieci, trzeba przejść do konkretów liczbowych.
Jakie parametry naprawdę opisują ten rodzaj zasilania
W praktyce nie patrzę wyłącznie na to, że napięcie „zmienia znak”. Znacznie ważniejsze są liczby, które mówią, jak ten przebieg zachowuje się w czasie. W sieciach energetycznych spotkasz przede wszystkim sinusoidę, bo jest wygodna do wytwarzania, przesyłu i analizy obwodów.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Napięcie skuteczne | Wartość, która daje taki sam efekt cieplny jak prąd stały o tej samej liczbie | To właśnie tę wartość podaje się na gniazdkach i urządzeniach |
| Częstotliwość | Liczba pełnych zmian w ciągu sekundy | Decyduje o zgodności urządzeń z siecią; w Polsce standardem jest 50 Hz |
| Okres | Czas jednego pełnego cyklu | Przy 50 Hz wynosi 20 ms, więc zmiana zachodzi bardzo szybko |
| Wartość szczytowa | Najwyższy poziom napięcia w dodatniej lub ujemnej połówce przebiegu | Przy 230 V skutecznego w sinusoidzie jest to około 325 V |
| Faza | Położenie przebiegu względem innego przebiegu w tym samym czasie | Ważna w układach trójfazowych, silnikach i systemach z przesunięciem obciążenia |
Warto tu zapamiętać jedną rzecz: 230 V nie oznacza wartości maksymalnej. To napięcie skuteczne, czyli uśredniony energetycznie punkt odniesienia. W sieci sinusoidalnej rzeczywista wartość chwilowa jest wyższa i niższa od tej liczby, dlatego na poziomie fizyki i projektowania instalacji nie wolno traktować 230 V jak stałej wartości szczytowej. Z tego miejsca naturalnie przechodzi się do porównania z prądem stałym, bo dopiero wtedy widać, skąd biorą się przewagi i ograniczenia obu rozwiązań.
Czym różni się od prądu stałego i kiedy przewaga nie jest po stronie sieci

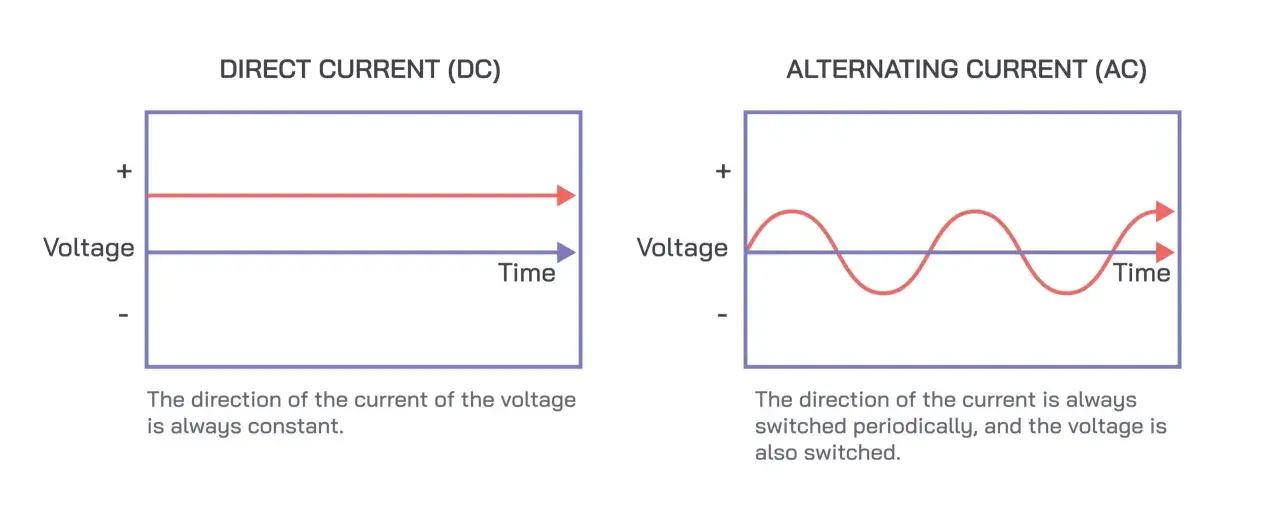

Najprościej mówiąc, prąd stały płynie w jednym kierunku, a w tym przypadku kierunek zmienia się okresowo. To jednak nie jest wyłącznie różnica „w geometrii przepływu”. Z perspektywy technologii oba rozwiązania mają inne mocne strony i inne kompromisy, dlatego w nowoczesnych systemach często występują obok siebie.
| Cecha | Przebieg zmienny | Prąd stały |
|---|---|---|
| Zmiana kierunku | Tak, cyklicznie | Nie, kierunek jest stały |
| Przesył energii | Wygodny na duże odległości dzięki transformatorom | Dobry w nowoczesnych liniach HVDC i w magazynach energii |
| Magazynowanie | Nie jest naturalnie „magazynowany” w przewodzie | Idealny do baterii, akumulatorów i elektroniki |
| Typowe zastosowanie | Sieci energetyczne, silniki, instalacje budynkowe | Układy elektroniczne, ładowanie akumulatorów, systemy bateryjne |
| Konwersja | Wiele urządzeń prostuje go do DC | Czasem trzeba go przekształcić na AC za pomocą falownika |
W praktyce ważne są dwa urządzenia: prostownik, który zamienia przebieg zmienny na stały, oraz falownik, który działa odwrotnie. Zasilacz w laptopie, ładowarka telefonu czy elektronika w panelach fotowoltaicznych bardzo często pracują właśnie na takim etapie pośrednim. To dobry punkt przejścia do pytania, dlaczego cała infrastruktura energetyczna została zbudowana właśnie wokół tego modelu zasilania.
Dlaczego energetyka woli właśnie ten model przesyłu
Największa przewaga jest prosta: łatwo zmieniać napięcie transformatorami. Gdy napięcie da się podnieść, można obniżyć natężenie dla tej samej mocy, a to od razu zmniejsza straty na liniach. Straty cieplne rosną z kwadratem natężenia, więc technicznie bardziej opłaca się przesyłać energię przy wysokim napięciu i niższym prądzie, niż odwrotnie.
To właśnie dlatego energia wytwarzana w elektrowniach jest transportowana w sieci przesyłowej przy bardzo wysokich napięciach, a dopiero później obniżana do poziomu użytecznego dla odbiorcy. Ten mechanizm jest jeden z najbardziej eleganckich przykładów zastosowania elektrotechniki w skali systemowej: nie chodzi o samą „wygodę”, ale o realne ograniczenie strat i lepsze wykorzystanie infrastruktury.
W układach trójfazowych dochodzi jeszcze jedna korzyść: bardziej równomierna praca silników i lepsze wykorzystanie mocy. Silniki indukcyjne, pompy, sprężarki czy maszyny produkcyjne pracują dzięki temu stabilniej niż na prostych układach jednofazowych. W obwodach z dużą liczbą cewek i transformatorów pojawia się też przesunięcie fazowe, a wraz z nim moc bierna, czyli energia krążąca między źródłem a odbiornikiem, która nie zamienia się bezpośrednio na pracę użyteczną. To dlatego instalacje przemysłowe projektuje się inaczej niż zwykłe obwody domowe. Z tej logiki wynika już bardzo praktyczne pytanie: gdzie dokładnie spotykasz to zasilanie poza samym gniazdkiem.
Gdzie spotykasz go w technologii na co dzień
W domu łatwo go zauważyć, ale nie zawsze wprost. Gniazda ścienne, większość odbiorników grzejnych, pompy, wentylatory, klimatyzatory, narzędzia warsztatowe i część sprzętu AGD pracują właśnie w tym standardzie. W nowoczesnym sprzęcie elektronicznym sytuacja jest bardziej złożona, bo urządzenie przyjmuje taki sygnał na wejściu, a wewnątrz zamienia go na stabilny prąd stały potrzebny układom scalonym.
- Gniazdka domowe - standardowe źródło zasilania w mieszkaniach i biurach; tu najważniejsze są 230 V i 50 Hz.
- Silniki i napędy - pompy, wentylatory i sprężarki korzystają z zalet układów zmiennych, zwłaszcza w wersji trójfazowej.
- Fotowoltaika - panele wytwarzają DC, a inwerter przekształca je na przebieg zgodny z siecią.
- Ładowanie aut elektrycznych - przy ładowaniu AC przetwornik siedzi w pojeździe, a przy ładowaniu DC część konwersji dzieje się poza nim.
- Elektronika użytkowa - telewizory, komputery i ładowarki niemal zawsze prostują wejście, bo ich wnętrze pracuje na DC.
To pokazuje, że ten rodzaj zasilania nie jest wyłącznie „domowy”. Jest raczej warstwą transportową całej elektroenergetyki, a dopiero na końcu łańcucha sprzęt często samodzielnie przekształca go do formy, której potrzebuje. Skoro tak, trzeba jeszcze wiedzieć, jak nie popełnić podstawowych błędów przy wyborze urządzenia i przy ocenie instalacji.
Na co uważać przy urządzeniach i instalacji
Najwięcej problemów bierze się z pobieżnego czytania tabliczek znamionowych. W praktyce sprawdzam zawsze trzy rzeczy: napięcie, częstotliwość i sposób zasilania. Jeśli urządzenie ma zakres 100-240 V i 50/60 Hz, zwykle zniesie różne standardy sieci bez dodatkowego zasilacza. Jeśli jednak jest opisane tylko jako 230 V 50 Hz, nie zakładaj automatycznie, że zadziała równie dobrze w każdej innej sieci.
Warto też pamiętać, że sam adapter wtyczki nie zmienia parametrów elektrycznych. To tylko przejściówka mechaniczna. Jeśli sprzęt wymaga innego napięcia, potrzebny jest transformator, zasilacz albo urządzenie z odpowiednim zakresem wejściowym. To jeden z tych błędów, które są tanie w teorii, a w praktyce kończą się uszkodzeniem elektroniki.
- Sprawdź, czy urządzenie podaje napięcie skuteczne, a nie tylko wartość orientacyjną.
- Zobacz, czy częstotliwość wynosi 50 Hz, 60 Hz, czy oba warianty są dopuszczalne.
- Ustal, czy odbiornik wymaga jednej fazy, czy zasilania trójfazowego.
- Nie myl mocy urządzenia z poborem chwilowym przy rozruchu, bo silniki potrafią startować z większym zapotrzebowaniem.
- W instalacji zwracaj uwagę na uziemienie, wyłączniki różnicowoprądowe i poprawny dobór zabezpieczeń.
W budynkach mieszkalnych i usługowych bezpieczeństwo nie wynika z jednego elementu, tylko z całego zestawu ochrony: od przewodu ochronnego po właściwie dobrany aparat zabezpieczający. Tu nie ma miejsca na zgadywanie, bo błąd przy zasilaniu bywa kosztowny nie tylko dla sprzętu, ale i dla użytkownika. Z tego powodu kończę rzecz najbardziej praktycznym pytaniem: co sprawdzić zanim uznasz, że urządzenie i instalacja będą ze sobą zgodne.
Co sprawdzić, zanim uznasz urządzenie za zgodne z instalacją
Jeżeli miałbym zostawić tylko jedną krótką checklistę, wyglądałaby tak: napięcie wejściowe, częstotliwość, liczba faz, moc, rodzaj zabezpieczeń i sposób konwersji energii wewnątrz urządzenia. To naprawdę wystarcza, żeby uniknąć większości pomyłek przy zakupie, montażu i modernizacji sprzętu.
Najbardziej praktyczna zasada jest prosta: nie patrz wyłącznie na wtyczkę i nie zakładaj, że każde urządzenie „na prąd” zniesie każde zasilanie. Jeśli dokumentacja podaje szeroki zakres wejściowy, masz większy margines bezpieczeństwa. Jeśli podaje parametr bardzo wąsko, trzeba trzymać się zaleceń producenta bez kompromisów. Właśnie w takich drobiazgach widać różnicę między sprzętem, który działa przypadkowo, a instalacją, która działa przewidywalnie i bezpiecznie.
Jeżeli dobrze rozumiesz napięcie skuteczne, częstotliwość i przebieg sinusoidalny, znacznie łatwiej ocenisz zarówno sieć domową, jak i nowoczesne urządzenia z elektroniką mocy. I to jest najważniejszy wniosek: nie chodzi tylko o „prąd w gniazdku”, ale o cały język techniczny, którym opisuje się energię, bezpieczeństwo i kompatybilność sprzętu.
