PoE pozwala zasilać urządzenia sieciowe tym samym przewodem, którym płyną dane, więc odpada osobny zasilacz, dodatkowe gniazdko i część bałaganu w szafie lub pod sufitem. To właśnie dlatego zasilanie PoE stało się praktycznym standardem w kamerach IP, punktach dostępowych, telefonii VoIP i automatyce budynkowej. Poniżej rozkładam temat na czynniki pierwsze: jak to działa, jakie są różnice między standardami, kiedy wybrać switch, a kiedy injector oraz gdzie najczęściej pojawiają się ograniczenia.
Najważniejsze rzeczy o PoE w jednym miejscu
- PoE łączy transmisję danych i zasilanie, ale działa w określonych standardach, a nie „na dowolnym kablu”.
- Najczęściej spotkasz 802.3af, 802.3at i 802.3bt, które różnią się dostępną mocą i liczbą par przewodów.
- W praktyce liczy się nie tylko port, lecz także całkowity budżet mocy switcha i jakość całego toru kablowego.
- Kat. 5e zwykle wystarcza do typowych instalacji, ale przy większych mocach i dłuższych trasach lepiej mieć większy zapas.
- Najczęstszy błąd to pomylenie aktywnego PoE ze zasilaniem pasywnym i przekroczenie możliwości urządzenia końcowego.

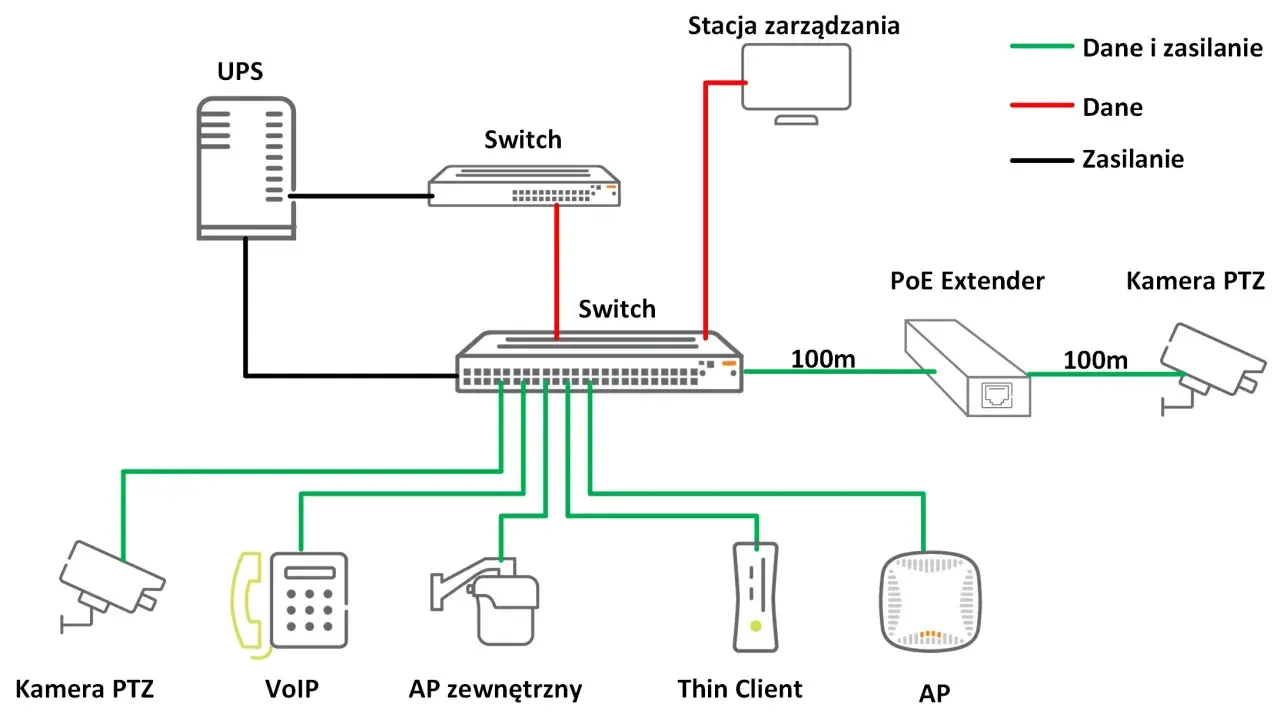

Jak PoE przesyła prąd i dlaczego to działa bez osobnego zasilacza
W PoE jedno urządzenie pełni rolę źródła zasilania, a drugie odbiornika. W praktyce źródłem jest najczęściej switch PoE albo injector, a odbiornikiem kamera, punkt dostępowy lub telefon IP. Najpierw urządzenia uzgadniają, czy po drugiej stronie rzeczywiście jest sprzęt zgodny z PoE i ile mocy potrzebuje, a dopiero potem port podaje napięcie.
Co oznaczają skróty PSE i PD
Po stronie zasilającej stoi PSE (Power Sourcing Equipment), czyli sprzęt dostarczający energię. Po stronie odbiorczej jest PD (Powered Device), czyli urządzenie zasilane przez Ethernet. Ten podział jest ważny, bo od razu porządkuje temat: nie każdy port sieciowy daje prąd, a nie każde urządzenie z PoE przyjmie dowolną moc.
Przeczytaj również: Jaki samochód elektryczny ma największy zasięg? Oto najlepsze modele
Aktywne PoE to nie to samo co rozwiązania pasywne
W instalacjach spotyka się dwa światy. Aktywne PoE trzyma się standardów IEEE i negocjuje zasilanie, więc daje dużo większą zgodność między producentami. Pasywne PoE zwykle podaje napięcie bez negocjacji i bywa wygodne w prostych wdrożeniach, ale łatwo je pomylić ze standardowym PoE i uszkodzić sprzęt, który nie oczekuje takiego zasilania.
Ja zawsze traktuję to rozróżnienie jako punkt wyjścia. Jeśli nie ma jasnego oznaczenia standardu IEEE, nie zakładam kompatybilności „z rozpędu”, tylko sprawdzam dokumentację urządzenia. Na tym tle łatwiej ocenić, które standardy naprawdę są ci potrzebne.
Jakie standardy PoE spotyka się najczęściej
W praktyce najczęściej wracają trzy rodziny standardów: 802.3af, 802.3at i 802.3bt. Różnią się one przede wszystkim dostępną mocą, liczbą użytych par przewodów oraz tym, do jakich urządzeń nadają się najlepiej. Cisco porządkuje to wprost: 802.3af zapewnia do 15,4 W na porcie, 802.3at do 30 W, a 802.3bt dochodzi do 60 W albo 90 W zależnie od typu.
| Standard | Maks. moc po stronie PSE | Liczba par | Typowe zastosowanie |
|---|---|---|---|
| IEEE 802.3af | 15,4 W | 2 | telefony VoIP, prostsze kamery IP, podstawowe czytniki |
| IEEE 802.3at | 30 W | 2 | większość punktów dostępowych, kamery z IR, wideodomofony |
| IEEE 802.3bt Type 3 | 60 W | 4 | mocniejsze AP, bardziej wymagające terminale, wybrane urządzenia IoT |
| IEEE 802.3bt Type 4 | 90 W | 4 | sprzęt o wysokim poborze, wybrane monitory, ekrany, urządzenia budynkowe |
Warto zapamiętać jedną rzecz: moc po stronie portu nie jest tym samym co moc, którą finalnie dostaje urządzenie. Część energii ginie na kablu i elektronice negocjacyjnej, więc przy planowaniu instalacji patrzę nie tylko na sam standard, ale też na realny pobór sprzętu końcowego. Dzięki temu unikam sytuacji, w której „na papierze” wszystko się zgadza, a w praktyce kamera resetuje się przy włączeniu grzałki.
Jeśli masz już w głowie standardy, łatwiej rozstrzygnąć kolejny dylemat: czy potrzebujesz pełnego switcha PoE, czy wystarczy prostszy injector.
Switch PoE, injector czy splitter
Ja zwykle wybieram switch PoE wtedy, gdy projekt nie kończy się na jednym urządzeniu. Injector ma sens przy pojedynczym punkcie lub tam, gdzie istniejący switch jest dobry, ale nie ma zasilania PoE. Splitter to z kolei rozwiązanie pomocnicze: rozdziela dane i zasilanie tam, gdzie końcowe urządzenie nie obsługuje PoE, ale chcesz doprowadzić oba sygnały jednym przewodem.
| Rozwiązanie | Kiedy ma sens | Plus | Ograniczenie |
|---|---|---|---|
| Switch PoE | kilka lub kilkanaście urządzeń, nowa instalacja, porządek w szafie | centralne zarządzanie, jeden budżet mocy, mniej kabli zasilających | wyższy koszt zakupu |
| Injector | 1-2 urządzenia, modernizacja istniejącej sieci | niskim kosztem dodaje PoE do zwykłego portu | osobne zasilanie i mniej elegancki układ okablowania |
| Splitter | urządzenie bez PoE, ale potrzebujące zasilania z tego samego toru | pozwala wykorzystać istniejącą trasę Ethernet | dodatkowy element po drodze, trzeba pilnować zgodności napięcia |
W praktyce najwięcej nieporozumień budzi sprzęt opisany jako „passive PoE”. Jeśli producent podaje tylko napięcie, na przykład 24 V, i nie wspomina o IEEE 802.3af, 802.3at albo 802.3bt, traktuję to jako osobny typ rozwiązania, a nie pełnoprawny standard. To drobny szczegół tylko z pozoru, bo właśnie na nim najłatwiej stracić kamerę albo punkt dostępowy po pierwszym uruchomieniu.
Dobór sprzętu ma sens dopiero wtedy, gdy wiesz, jakie urządzenia chcesz zasilać i jakich wartości mocy realnie potrzebują.
Jakie urządzenia najczęściej korzystają z PoE
Najbardziej naturalnym zastosowaniem są urządzenia montowane tam, gdzie doprowadzenie osobnego zasilania byłoby kłopotliwe albo kosztowne. PoE szczególnie dobrze sprawdza się w punktach na suficie, na elewacji, w strefach sprzedaży, w korytarzach i w miejscach, gdzie liczy się szybki montaż bez dokładania kolejnych gniazd elektrycznych.
| Urządzenie | Typowy pobór mocy | Na co uważać |
|---|---|---|
| Telefon VoIP | 3-7 W | modele z dużym wyświetlaczem mogą wymagać więcej |
| Kamera IP | 4-12 W | IR, grzałka i ruchomy obiektyw podnoszą zapotrzebowanie |
| Punkt dostępowy Wi-Fi | 12-25 W | mocniejsze modele i dodatkowe funkcje często potrzebują PoE+ |
| Wideodomofon | 6-15 W | wyświetlacz i podświetlenie zwiększają pobór |
| Czytnik, kontroler, czujnik | 2-8 W | zwykle wystarcza 802.3af, ale trzeba sprawdzić specyfikację |
Najbardziej opłacalne wdrożenia widzę tam, gdzie jedna infrastruktura ma obsłużyć wiele drobnych punktów zasilania. Kamery i AP są oczywiste, ale PoE coraz częściej trafia też do automatyki budynkowej, systemów kontroli dostępu i prostych terminali. Jeżeli jednak pobór mocy rośnie, nie wystarczy sam dobry pomysł na urządzenie - trzeba jeszcze dopiąć kabel i budżet mocy.
Kabel, długość i budżet mocy decydują o stabilności
PoE działa najlepiej wtedy, gdy cały tor kablowy jest przewidziany od początku, a nie „poskładany z tego, co było pod ręką”. Jak przypomina Cisco, limit 100 metrów dotyczy całego toru Ethernet, a nie tylko jednego odcinka w ścianie. Wliczają się więc patchcordy, gniazda, patchpanel i wszystkie połączenia po drodze.
Przy typowych instalacjach Cat5e wystarcza, a Cat6 daje większy margines, zwłaszcza gdy chcesz połączyć PoE z szybszą siecią i mieć zapas na przyszłość. Cat6A ma sens wtedy, gdy projekt ma rosnąć albo od razu zakładasz wyższe prędkości i większą odporność na zakłócenia. Przy samym PoE nie chodzi jednak tylko o kategorię kabla, lecz także o jego jakość: unikam kabli CCA, bo przy większych mocach spadki napięcia i nagrzewanie potrafią szybko wyjść na wierzch.
Na stabilność wpływają też trzy rzeczy, które zwykle są niedoceniane:
- liczba połączeń po drodze - każde złącze to kolejny punkt strat i potencjalnego błędu;
- temperatura wiązki kabli - przy gęstych wiązkach i wyższych mocach trzeba myśleć o odprowadzaniu ciepła;
- budżet całego switcha - port może być wolny, ale energia w urządzeniu i tak może się skończyć.
W praktyce najwięcej problemów widzę w instalacjach, które „na stole” działały bez zarzutu, ale po podłączeniu wszystkich kamer zaczynały gubić zasilanie. Czasem winny jest zbyt długi tor, czasem tani patchcord, a czasem zwyczajnie źle policzony pobór mocy. Dlatego samo sprawdzenie, czy port ma PoE, to za mało - trzeba jeszcze policzyć całość.
Z taką kontrolą ryzyko zaskoczenia w trakcie uruchomienia spada niemal do zera, a dalej pozostaje już tylko dobrze zaplanować wdrożenie.
Co sprawdzić przed montażem, żeby instalacja nie wróciła na stół serwisowy
Przed zakupem lub rozbudową sieci robię prostą checklistę. To nie jest biurokracja, tylko sposób na uniknięcie kosztownych poprawek po instalacji.
- Spisuję wszystkie urządzenia i ich pobór mocy w watach.
- Dodaję 20-30% zapasu do całkowitego budżetu PoE.
- Sprawdzam, czy końcówki wymagają 802.3af, 802.3at czy 802.3bt.
- Weryfikuję cały tor kablowy, nie tylko sam przewód w ścianie.
- Ustalam, które porty mają być zasilane teraz, a które mogą być potrzebne później.
Jeśli policzysz instalację na chłodno, PoE naprawdę upraszcza życie. Przykład jest prosty: 6 kamer po 8 W, 3 punkty dostępowe po 13 W i jeden wideodomofon 10 W dają razem 99 W. Po dodaniu 25% zapasu sensowny cel to co najmniej 125 W, a praktycznie szukałbym już 150 W, bo sieci zwykle rosną szybciej niż projekt. Dobrze zaplanowane PoE oszczędza czas, miejsce i okablowanie, ale działa najlepiej wtedy, gdy od początku traktujesz je jak pełnoprawny element infrastruktury, a nie tylko wygodny dodatek do switcha.
