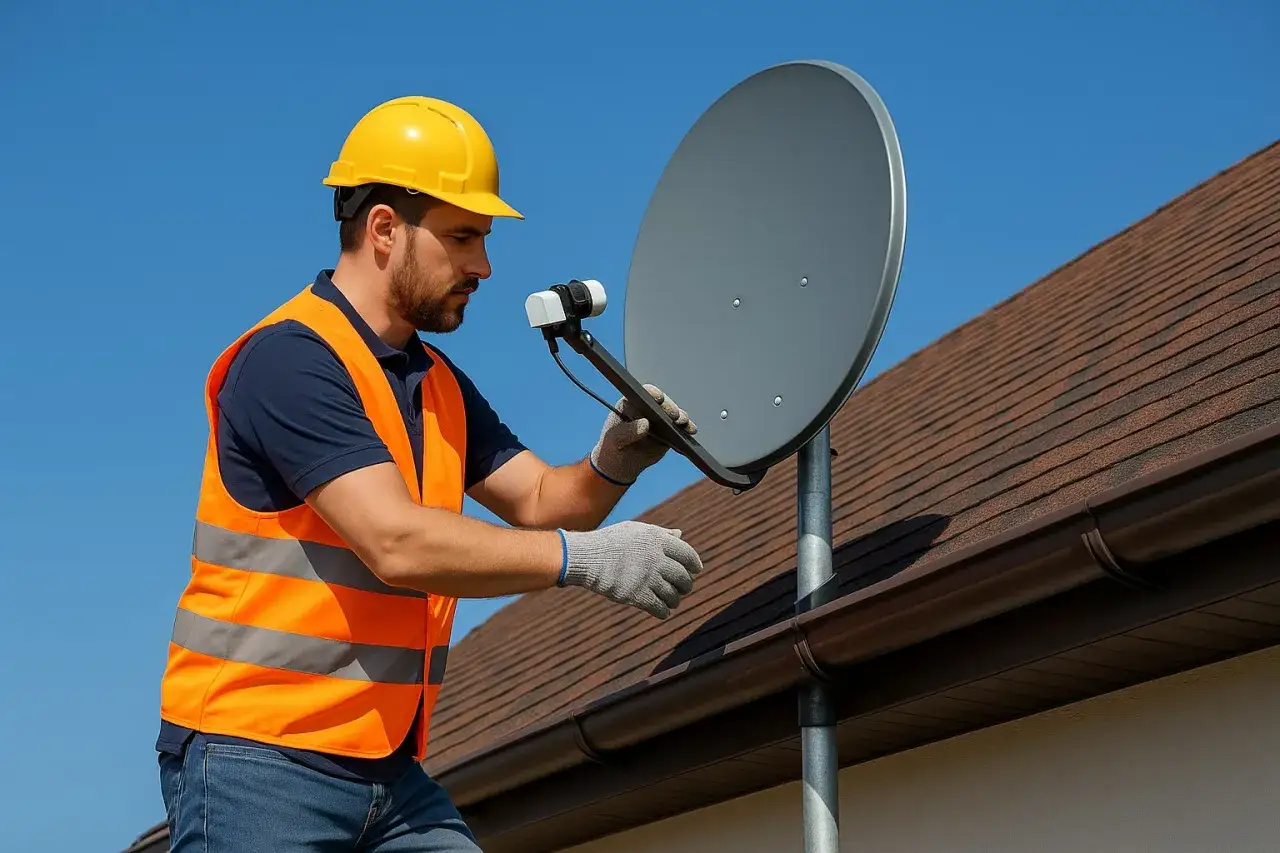

Brak sygnału? Ustaw antenę satelitarną Hot Bird 13E - poradnik

Samodzielne ustawienie anteny satelitarnej może wydawać się zadaniem skomplikowanym, zarezerwowanym wyłącznie dla profesjonalistów. Jednak z odpowiednią wiedzą, narzędziami i przede wszystkim cierpliwością, jest to cel w pełni osiągalny dla każdego majsterkowicza. W tym przewodniku pokażę Ci krok po kroku, jak poprawnie zamontować i precyzyjnie ustawić antenę, aby cieszyć się idealnym odbiorem ulubionych kanałów w jakości HD, a nawet 4K, koncentrując się na satelicie Hot Bird 13°E, który jest sercem polskiej telewizji satelitarnej.

Dlaczego precyzyjne ustawienie anteny jest dziś ważniejsze niż kiedykolwiek?

W dobie, gdy standardem staje się telewizja wysokiej rozdzielczości (HD) i ultra wysokiej rozdzielczości (4K), wymagania dotyczące jakości sygnału satelitarnego są znacznie wyższe niż jeszcze kilka lat temu. Kiedyś, w erze sygnału analogowego, niedokładne ustawienie anteny objawiało się co najwyżej "śnieżeniem" na ekranie, które często można było zaakceptować. Dziś, nawet minimalne odchylenie od optymalnego ustawienia może skutkować całkowitym brakiem obrazu, pikselizacją lub zacinaniem się transmisji. Precyzja jest absolutnie kluczowa, aby w pełni wykorzystać potencjał nowoczesnych telewizorów i dekoderów, dostarczających krystalicznie czysty obraz i dźwięk.

Satelita Hot Bird 13°E: Serce polskiej telewizji (Polsat Box, Canal+)

Dla każdego polskiego użytkownika telewizji satelitarnej, satelita Eutelsat Hot Bird 13°E jest punktem odniesienia. To właśnie z niego nadawane są programy większości polskich platform cyfrowych, takich jak Polsat Box (dawniej Cyfrowy Polsat) czy Canal+ (dawniej NC+). Jak podaje Satkurier.pl, dla większości polskich platform satelitarnych docelowym satelitą jest Eutelsat Hot Bird 13°E. Sygnał z tego satelity jest w Polsce bardzo silny, co teoretycznie ułatwia jego odbiór, ale jednocześnie wymaga od nas niezwykłej precyzji w ustawieniu anteny, aby uniknąć zakłóceń i cieszyć się stabilnym odbiorem wszystkich kanałów.

Jakość HD i 4K nie wybacza błędów – wpływ ustawienia na obraz

Różnica między sygnałem analogowym a cyfrowym jest fundamentalna w kontekście wpływu ustawienia anteny na jakość obrazu. W przypadku sygnału cyfrowego, nie ma miejsca na półśrodki. Jeśli antena jest niedokładnie ustawiona, nie doświadczysz lekkiego pogorszenia jakości, ale raczej drastycznych problemów z odbiorem. Obraz może się pikselizować, zacinać, a w najgorszym wypadku całkowicie zniknąć, wyświetlając komunikat "brak sygnału". Dzieje się tak, ponieważ dekoder potrzebuje kompletnego pakietu danych, aby zdekodować obraz i dźwięk. Brak nawet niewielkiej części tych danych uniemożliwia prawidłowe wyświetlanie treści, co jest szczególnie widoczne przy kanałach HD i 4K, które wymagają znacznie większej przepustowości i stabilności sygnału.

Niezbędnik instalatora: Co musisz przygotować przed rozpoczęciem pracy?

Zanim przystąpisz do właściwego montażu i ustawiania anteny, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Dobrze przygotowany warsztat to połowa sukcesu i gwarancja płynnej pracy bez niepotrzebnych przerw na szukanie brakującego elementu.

Narzędzia, bez których się nie obejdzie: od kluczy po poziomicę

• Klucze płaskie lub nasadowe: Najczęściej potrzebne rozmiary to 10 mm, 13 mm i 17 mm, do skręcania elementów anteny i mocowania uchwytu.
• Śrubokręty: Krzyżakowy i płaski, do drobniejszych regulacji.
• Wiertarka udarowa: Z odpowiednimi wiertłami do muru, jeśli montujesz uchwyt do ściany.
• Poziomica: Absolutnie niezbędna do pionowego ustawienia masztu, co ma kluczowe znaczenie dla precyzji.
• Miarka: Do pomiaru odległości i wysokości.
• Kompas: Do wstępnego ustawienia azymutu (kierunku poziomego) anteny.
• Kątomierz: Do precyzyjnego ustawienia elewacji (kąta pionowego) anteny. Wiele anten ma wbudowaną podziałkę, ale zewnętrzny kątomierz może być pomocny.
• Ostry nóż do kabli / ściągacz izolacji: Do przygotowania kabla koncentrycznego.
• Opaski zaciskowe lub taśma izolacyjna: Do estetycznego i bezpiecznego ułożenia kabli.
• Kołki i śruby montażowe: Odpowiednie do materiału, do którego montujesz uchwyt (cegła, beton, drewno).
• Kabel koncentryczny i złączki F: O odpowiedniej długości i jakości.

Miernik sygnału czy aplikacja na smartfona? Wybieramy pomocnika do precyzyjnej regulacji

Współczesne technologie oferują nam dwie główne metody wspomagające precyzyjną regulację sygnału. Dedykowane mierniki sygnału satelitarnego, nawet te niedrogie, przeznaczone dla amatorów, są niezastąpione. Pokazują siłę i jakość sygnału w czasie rzeczywistym, często z sygnałem dźwiękowym, co pozwala na szybkie i precyzyjne dostrojenie anteny bez konieczności ciągłego patrzenia na ekran telewizora. Z drugiej strony, aplikacje mobilne, takie jak "SatFinder" czy "DishPointer", stają się coraz bardziej zaawansowane. Wykorzystują one GPS i czujniki smartfona (akcelerometr, żyroskop, kompas), a nawet rzeczywistość rozszerzoną (AR), aby wizualizować pozycję satelity na niebie. To świetne narzędzie do wstępnego określenia kierunku i sprawdzenia, czy nie ma przeszkód w linii widzenia. Moim zdaniem, połączenie aplikacji mobilnej do wstępnego ustawienia i prostego miernika sygnału do finalnej regulacji to optymalne rozwiązanie dla domowego instalatora.

Bezpieczeństwo przede wszystkim: Jak bezpiecznie pracować na wysokości?

Praca na wysokości zawsze wiąże się z ryzykiem, dlatego bezpieczeństwo musi być Twoim priorytetem. Zawsze używaj stabilnej drabiny, która jest solidnie oparta i zabezpieczona przed zsunięciem. Jeśli to możliwe, poproś kogoś o asekurację i przytrzymanie drabiny. Noś odpowiednie, antypoślizgowe obuwie i unikaj luźnych ubrań, które mogłyby się zaczepić. Nigdy nie pracuj w trudnych warunkach pogodowych – silny wiatr, deszcz czy oblodzenie znacznie zwiększają ryzyko upadku. Pamiętaj, że żadna telewizja nie jest warta narażania zdrowia czy życia.

Montaż i ustawienie anteny satelitarnej: Przewodnik krok po kroku

1. Krok 1: Wybór idealnego miejsca – gdzie antena "zobaczy" satelitę bez przeszkód?

   To jeden z najważniejszych etapów. Antena satelitarna musi mieć niezakłócony widok w kierunku południowym (dla satelity Hot Bird 13°E). Oznacza to, że na drodze sygnału nie mogą znajdować się żadne przeszkody – drzewa, wysokie budynki, kominy, a nawet gęste liście w sezonie letnim. Aby to sprawdzić, możesz użyć wspomnianej wcześniej aplikacji mobilnej z funkcją AR. Stojąc w miejscu, gdzie planujesz zamontować antenę, skieruj telefon w kierunku południowym, a aplikacja pokaże Ci wirtualną pozycję satelity na niebie. Dzięki temu od razu zobaczysz, czy coś blokuje sygnał. Pamiętaj, że im wyżej zamontujesz antenę, tym większa szansa na uniknięcie przeszkód.

2. Krok 2: Solidne fundamenty, czyli jak zamocować maszt, by przetrwał każdą wichurę

   Stabilny montaż uchwytu anteny to podstawa. Niezależnie od tego, czy montujesz ją do ściany, balkonu czy dachu, użyj odpowiednich kołków rozporowych i śrub, dostosowanych do materiału, w którym wiercisz. Uchwyt musi być solidnie przymocowany, aby antena nie poruszyła się nawet podczas silnego wiatru. Niezwykle ważne jest również, aby maszt, na którym będzie zamontowana czasza, był ustawiony idealnie pionowo. Użyj poziomicy, aby upewnić się, że maszt jest w pionie w każdej płaszczyźnie. Błędy na tym etapie mogą znacząco utrudnić precyzyjne ustawienie anteny w późniejszym czasie.

3. Krok 3: Składanie czaszy i montaż konwertera (LNB)

   Złóż czaszę anteny zgodnie z instrukcją producenta. Zazwyczaj jest to kwestia przykręcenia kilku elementów. Następnie zamontuj konwerter (LNB – Low Noise Block) w uchwycie na wysięgniku anteny. Konwerter powinien być skierowany w stronę czaszy, a jego głowica powinna znajdować się w ognisku anteny. Nie dokręcaj jeszcze zbyt mocno śrub mocujących LNB, ponieważ będziesz musiał go delikatnie obracać w dalszych etapach, aby ustawić tzw. kąt skręcenia (skew).

4. Krok 4: Znajdź swoje parametry – jak ustalić azymut i elewację dla Twojej lokalizacji?

   Teraz czas na kluczowe parametry: azymut (kierunek poziomy, czyli o ile stopni odchylić antenę od północy w prawo) i elewację (kąt pionowy, czyli o ile stopni podnieść czaszę od poziomu). Dla satelity Hot Bird 13°E w Polsce, kąt elewacji wynosi zazwyczaj od 28° do 35°, w zależności od Twojej dokładnej lokalizacji geograficznej. Azymut będzie się różnił w zależności od tego, czy jesteś na wschodzie, czy na zachodzie Polski. Aby znaleźć precyzyjne wartości dla swojego adresu, skorzystaj ze stron internetowych takich jak dishpointer.com lub wspomnianych aplikacji mobilnych. Wprowadź swój adres, wybierz satelitę Hot Bird 13°E, a otrzymasz dokładne dane.

5. Krok 5: Wstępna regulacja na "zgrubne" wartości przy użyciu kompasu i kątomierza

   Mając już ustalone wartości azymutu i elewacji, możesz przystąpić do wstępnego ustawienia anteny. Użyj kompasu, aby skierować antenę w przybliżonym kierunku azymutu. Pamiętaj, że kompas może być zakłócany przez metalowe elementy, więc staraj się go trzymać z dala od anteny. Następnie, korzystając z kątomierza lub podziałki na uchwycie anteny (jeśli taką posiada), ustaw czaszę pod odpowiednim kątem elewacji. Na tym etapie nie musisz być perfekcyjny, chodzi o to, aby antena była skierowana w ogólnym kierunku satelity. To pozwoli nam na łatwiejsze odnalezienie sygnału w kolejnym kroku.

Sztuka precyzji: Jak idealnie dostroić sygnał, by osiągnąć 100% jakości?

Po wstępnym ustawieniu anteny, nadszedł czas na najdelikatniejszy i najbardziej wymagający etap – precyzyjne dostrojenie sygnału. To tutaj liczy się cierpliwość i umiejętność wykonywania mikroruchów, które zrobią największą różnicę w jakości odbioru.

Podłączamy dekoder: Jak znaleźć menu diagnostyki sygnału?

Podłącz kabel antenowy do wejścia "LNB IN" w dekoderze, a następnie połącz dekoder z telewizorem za pomocą kabla HDMI. Włącz telewizor i dekoder. Teraz musisz znaleźć w menu dekodera sekcję diagnostyki sygnału. Zazwyczaj znajduje się ona w ustawieniach, pod hasłami takimi jak "Ustawienia anteny", "Informacje o sygnale", "Diagnostyka" lub "Instalacja". W dekoderach Polsat Box czy Canal+ menu te są zazwyczaj intuicyjne. Szukaj wskaźników siły i jakości sygnału – to one będą Twoimi głównymi przewodnikami podczas regulacji.

Mikroruchy, które robią różnicę – technika precyzyjnego ustawiania azymutu i elewacji

To jest moment, w którym potrzebujesz kogoś do pomocy lub miernika sygnału. Jeśli masz pomocnika, jedna osoba obserwuje wskaźniki na ekranie telewizora, a druga wykonuje regulacje przy antenie. Luzuj śruby mocujące antenę na tyle, aby można było nią delikatnie poruszać, ale jednocześnie, aby nie opadła samoczynnie. Zacznij od mikroruchów w poziomie (azymut), przesuwając antenę bardzo powoli w prawo i w lewo. Obserwuj wskaźniki sygnału na ekranie. Gdy znajdziesz punkt, w którym siła i jakość sygnału są najwyższe, zatrzymaj się. Następnie wykonaj podobne mikroruchy w pionie (elewacja), delikatnie podnosząc i opuszczając czaszę. Celem jest uzyskanie jak najwyższych wartości zarówno siły, jak i jakości sygnału. Pamiętaj, że jakość jest ważniejsza niż sama siła. Cierpliwość jest tutaj kluczowa – często wystarczą milimetrowe przesunięcia, aby osiągnąć optymalny rezultat.

Kąt skręcenia konwertera (skew): Ostatni, kluczowy szlif dla perfekcyjnego odbioru

Po uzyskaniu maksymalnych wartości azymutu i elewacji, przyszedł czas na regulację kąta skręcenia konwertera, zwanego również skew. Jest to delikatny obrót LNB w jego uchwycie. Regulacja skew jest istotna, ponieważ satelity nadają sygnał w dwóch polaryzacjach (poziomej i pionowej), a konwerter musi być odpowiednio ustawiony, aby optymalnie odbierać obie. Patrząc od przodu anteny, zazwyczaj należy delikatnie obrócić konwerter o kilka stopni w lewo lub w prawo. Wykonuj te ruchy powoli, obserwując wskaźniki sygnału, aż do momentu, gdy uzyskasz najwyższe wartości jakości sygnału dla obu polaryzacji. Wiele konwerterów ma na obudowie małą podziałkę, która może pomóc w orientacji.

Zablokuj sukces: Finalne dokręcanie śrub i zabezpieczenie instalacji

Gdy już osiągniesz maksymalne możliwe wartości siły i jakości sygnału, nadszedł czas na finalne dokręcenie wszystkich śrub. Rób to ostrożnie i stopniowo, na przemian dokręcając śruby mocujące azymut i elewację, aby przypadkowo nie zmienić położenia anteny. Po dokręceniu wszystkich elementów, upewnij się, że antena jest stabilna i nie porusza się. Na koniec, zabezpiecz kabel koncentryczny przed warunkami atmosferycznymi. Możesz użyć opasek zaciskowych, aby przymocować go do masztu i ściany, a złączki F zabezpieczyć specjalną taśmą uszczelniającą lub osłonkami, aby woda nie dostała się do środka i nie spowodowała korozji.

Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy na ekranie wciąż "brak sygnału"?

• Problem: Pasek siły jest na 90%, ale jakość to 0% – gdzie leży przyczyna?

  To bardzo częsty problem, który wprowadza w błąd wielu początkujących instalatorów. Wysoka siła sygnału przy zerowej jakości niemal zawsze oznacza, że antena jest ustawiona na niewłaściwego satelitę. Odbierasz silny sygnał, ale nie z Hot Birda 13°E, lecz z innego, sąsiedniego satelity. Może to być na przykład Astra 19.2°E, która również nadaje silny sygnał. W takiej sytuacji należy ponownie sprawdzić azymut i elewację, upewniając się, że antena jest skierowana dokładnie na Hot Birda. Czasami przyczyną może być również uszkodzony lub źle ustawiony konwerter (np. nieprawidłowy kąt skew), ale w pierwszej kolejności zawsze weryfikuję kierunek.

• Problem: Sygnał zanika podczas deszczu lub wiatru – jak temu zaradzić?

  Zanikanie sygnału podczas deszczu lub silnego wiatru wskazuje na dwa główne problemy. Po pierwsze, niestabilny montaż anteny. Silny podmuch wiatru może delikatnie przesunąć czaszę, co skutkuje utratą sygnału. Należy wtedy wzmocnić mocowanie, dokręcić wszystkie śruby i upewnić się, że maszt jest stabilny. Po drugie, przyczyną może być zbyt mała średnica czaszy anteny. Gęste chmury i opady deszczu tłumią sygnał satelitarny. Mniejsza antena ma mniejszą "zdolność zbierania" sygnału. Zgodnie z informacjami z sekcji

  , do stabilnej instalacji zaleca się antenę o średnicy co najmniej 80 cm. Jeśli masz mniejszą antenę, rozważ jej wymianę na większą.

• Problem: Aplikacja pokazuje kierunek, a i tak nie mogę znaleźć sygnału

  Jeśli aplikacja mobilna wskazuje Ci kierunek, a mimo to nie możesz znaleźć sygnału, przyczyn może być kilka. Najczęściej są to przeszkody w linii widzenia satelity, których nie zauważyłeś – nawet małe gałęzie drzewa, które w sezonie letnim pokrywają się liśćmi, mogą skutecznie blokować sygnał. Dokładnie sprawdź otoczenie. Inną przyczyną mogą być błędy w kalibracji kompasu w smartfonie lub zakłócenia magnetyczne w miejscu montażu. W takich przypadkach polecam polegać bardziej na precyzyjnym mierniku sygnału i wykonywać bardzo cierpliwe mikroruchy, skanując obszar wokół teoretycznej pozycji satelity.

Chcesz więcej? Jak ustawić antenę na dwa satelity (Hot Bird + Astra)?

Dla bardziej zaawansowanych użytkowników, którzy chcieliby rozszerzyć swoją ofertę kanałów o dodatkowe satelity, np. popularną Astrę 19.2°E (oferującą wiele kanałów niemieckich i międzynarodowych), istnieje możliwość odbioru sygnału z dwóch satelitów za pomocą jednej anteny. To rozwiązanie jest znane jako instalacja "z zezem".

Instalacja "z zezem": Konwerter Monoblock i jego prawidłowy montaż

Instalacja "z zezem" polega na zamontowaniu specjalnego konwertera typu Monoblock. Jest to jeden element, który zawiera w sobie dwie głowice LNB, oddalone od siebie o stałą, precyzyjnie dobraną odległość (zazwyczaj 6° dla Hot Bird 13°E i Astra 19.2°E). Montujemy go w uchwycie anteny w taki sposób, aby jedna z głowic (zazwyczaj ta przeznaczona dla Hot Birda) znajdowała się w ognisku głównym anteny. Druga głowica, "zbierająca" sygnał z Astry, będzie znajdować się nieco z boku, stąd potoczna nazwa "zez". Ważne jest, aby Monoblock był skierowany w odpowiednią stronę, a jego kąt skręcenia (skew) był precyzyjnie ustawiony dla obu satelitów jednocześnie.

Przeczytaj również: Jak podłączyć dwa dekodery do jednej anteny satelitarnej bez problemów

Konfiguracja dekodera dla odbioru z dwóch satelitów (ustawienia DiSEqC)

Po fizycznym zamontowaniu konwertera Monoblock, konieczna jest odpowiednia konfiguracja dekodera. Musisz wejść w menu ustawień anteny i wskazać, że używasz konwertera typu Monoblock lub skonfigurować protokół DiSEqC. DiSEqC (Digital Satellite Equipment Control) to protokół komunikacji między dekoderem a konwerterem/przełącznikiem, który pozwala dekoderowi na wybór sygnału z konkretnej głowicy LNB. W menu dekodera przypiszesz odpowiednie porty (np. Port A lub 1 dla Hot Birda i Port B lub 2 dla Astry). Po zapisaniu zmian dekoder będzie mógł przełączać się między kanałami z obu satelitów, automatycznie wybierając właściwą głowicę konwertera.
